Обзор и тестирование компактного персонального компьютера Intel NUC NUC6i5SYH на базе процессора Intel Core i5-6260U

Вклад компании Intel в развитие отрасли персональных компьютеров сложно переоценить. Авторитет и потенциал чипмейкера столь велики, что зачастую его оригинальные технические решения становятся родоначальниками целых классов устройств. Так, например, произошло с представленными в 2015 году Compute Stick — микрокомпьютерами в формате HDMI Dongle, идею которых тут же подхватили другие производители. Не менее показателен пример другого оригинального продукта — NUC, что расшифровывается как Next Unit of Computing или «Компьютер нового поколения» в вольном переводе. Основная идея NUC — компактные размеры и высокая степень интеграции при уровне быстродействия, сопоставимом с классическими дескптопами. История Next Unit of Computing началась в 2013 году, когда Intel представил первые модели на базе чипов Core i3-3217U с архитектурой Ivy Bridge. Удачная концепция пришлась по нраву многим вендорами, и мы с вами уже имели возможность познакомиться с ASUS VivoMini, Gigabyte BRIX и MSI Cubi. А между тем, оригинальные NUC не радовали нашу лабораторию своим присутствием, пока по счастливому стечению обстоятельств к нам в руки попал NUC6i5SYH — самый мощный и самый функциональный продукт в модельном ряду миниатюрных ПК Intel.

Intel NUC NUC6i5SYH

Прежде всего, следует отметить, что в отличие от ASUS VivoMINI или MSI Cubi все NUC поставляются в виде так называемых Barebone, то есть «комплектов для сборки», которые необходимо самостоятельно дооснастить модулями ОЗУ и дисковым накопителем, а также позаботиться об установке операционной системы. В этом плане к продукции Intel ближе всего Gigabyte BRIX, которые также могут поставляться в полусобранном состоянии. Впереди нас ждет знакомство с внутренним устройством и тесты быстродействия новичка, а пока, предлагаю взглянуть на технические характеристики тестируемой модели, после чего мы рассмотрим его комплект поставки.

Модель Intel NUC NUC6i5SYH
Официальная страница продукта в Сети intel.ua
Процессор Intel Core i5-6260U 1,8 ГГц (2,9 ГГц TB, TDP 15 Вт, 2 ядра, 4 потока)
Материнская плата Intel Swift Canyon (Intel Sunrise Point -LP)
Оперативная память 2х SO-DIMM DDR4 SDRAM 2133 32 Гбайт максимум
Видеокарта Intel Iris 540
Дисковая подсистема 1х M.2 (2242, 2280), 1х SATA 6 Гбит/с
Оптический привод
Порты ввода/вывода 1x HDMI 1.4b (3840 x 2160 @ 30 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz), 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем
Звуковая подсистема Realtek ALC283
Коммуникации 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.1)
Блок питания FSP065-10AABA (65 Вт, внешний)
Размеры, мм 115 x 111 x 48
Предустановленная ОС
Дополнительные возможности ИК-приемопередатчик, кардридер SDXC, крепление VESA
Рекомендованная стоимость, $ 386

Комплект поставки

Доставшийся нам на тесты NUC NUC6i5SYH оказался демонстрационным образцом, а значит и дизайн упаковки, и комплект поставки розничных версий могут заметно отличаться. Компактная картонная коробка, в которой поставляется мини-компьютер, окрашена в фирменный для Intel ярко-голубой цвет, на лицевой стороне наклеен стикер с наименованием модели, указано, что перед нами инженерный образец, а также нанесена надпись, которая является своеобразным слоганом модельного ряда NUC — The Shape that Fits the Future (англ. «Форма, которая соответствует будущему»).

Intel NUC NUC6i5SYH

Боковые грани упаковки пусты, а с обратной стороны перечислены основные преимущества концепции Next Unit of Computing.

Intel NUC NUC6i5SYH

В комплект поставки NUC6i5SYH вошли:

  • руководство по интеграции;
  • буклет по безопасному использованию;
  • металлическая пластина-переходник для крепления VESA;
  • набор крепежных винтов;
  • сетевой адаптер FSP065-10AABA;
  • пять сменных штепсельных вилок для сетевого адаптера.
Intel NUC NUC6i5SYH

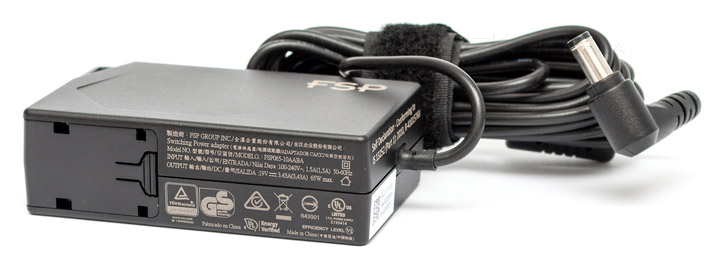

Блок питания стандартный для такого класса устройств: изготовленный FSP Group он выдает напряжение 19 В при силе тока 3,43 А, обеспечивая выходную мощность 65 Вт. Среди семенных штепсельных вилок присутствует актуальная в наших краях CEE 7/16, так что никакие переходники для подключения адаптера к сети переменного тока с напряжением 100–240 В не потребуется.

Intel NUC NUC6i5SYH

В целом, набор дополнительных принадлежностей не будоражит воображения, но он уж точно не хуже, чем предлагает большинство конкурентов.

Дизайн

Говоря о внешнем виде Intel NUC NUC6i5SYH прежде всего хочется отметить, что устройство с первого взгляда создает ощущение добротного и качественного продукта. Его корпус выполнен в форме параллелепипеда с размерами 115x111x48 мм, то есть полезное пространство, занимаемое миниатюрным ПК, составляет порядка 0,6 дм³. Верхняя часть корпуса изготовлена из глянцевого пластика, в левом нижнем углу находится индикатор активности дисковой подсистемы и кнопка включения электропитания.

Intel NUC NUC6i5SYH

Нижняя крышка выполнена из цельного листа металла без вентиляционных отверстий, здесь можно встретить массивные резиновые ножки и монтажные отверстия пластины-переходника для крепления на кронштейн VESA.

Intel NUC NUC6i5SYH

В модели NUC6i5SYH нижняя крышка также выполняет функцию шасси для установки дискового накопителя формата 2,5” с высотой до 9 мм. В этом заключается одно из главных отличий героя сегодняшнего обзора от модификации NUC6i5SYK, которая лишена возможности инсталляции винчестера, зато, имеет на 16 мм меньшую высоту. Впрочем, обычно возможность эксплуатации емкого и относительно недорогого HDD для большинства пользователей является куда важнее компактности.

Intel NUC NUC6i5SYH

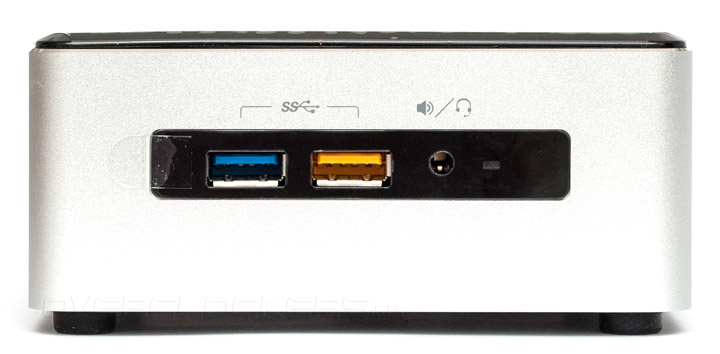

Боковины корпуса изготовлены из алюминиевого сплава, что делает конструкцию очень прочной и легкой одновременно. На передней панели нашлось место для двух портов USB 3.0, причем, тот что желтого цвета способен отдавать ток до 1,5 А и может использоваться для ускоренной зарядки гаджетов. Здесь же находится комбинированный 3,5 мм звуковой разъем и прикрытый полупрозрачным пластиком ИК-приемопередатчик.

Intel NUC NUC6i5SYH

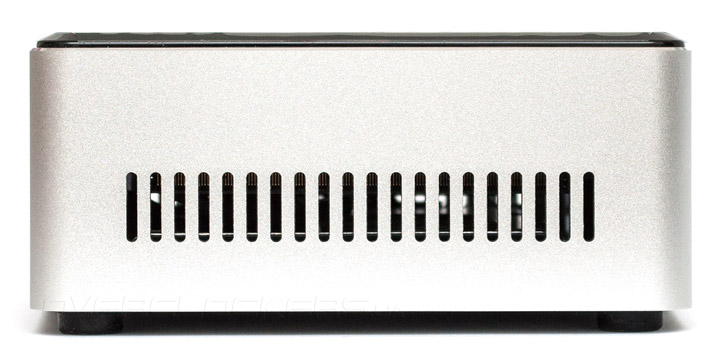

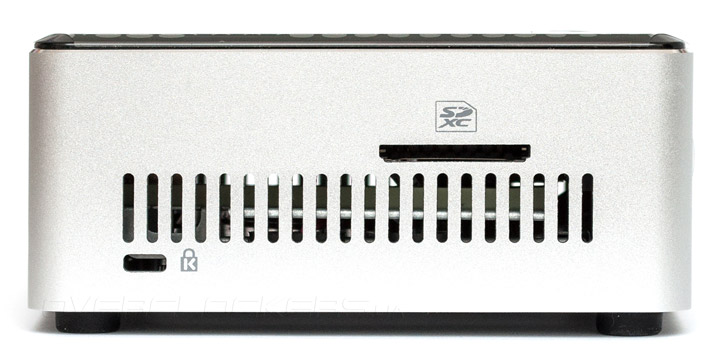

С левой стороны корпуса расположено гнездо для замка Kensington, считыватель флэш-карт SDXC стандарта UHS-I и множество прорезей для поступления свежего воздуха, тогда как на правой грани нет ничего кроме ряда вентиляционных отверстий.

Intel NUC NUC6i5SYHIntel NUC NUC6i5SYH

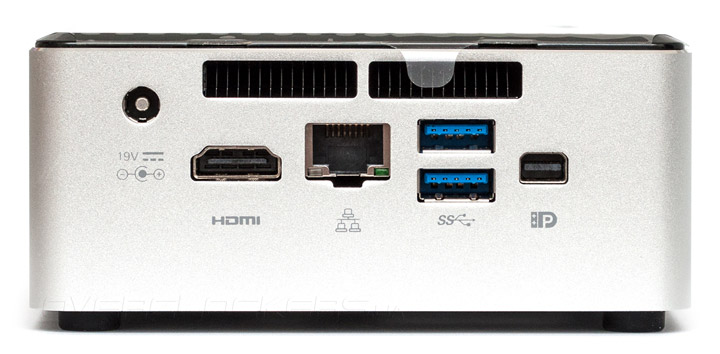

На задней панели разместились:

  • разъем для подключения внешнего источника питания;
  • цифровой видеовыход HDMI 1.4b;
  • сетевая розетка RJ-45;
  • два порта USB 3.0;
  • цифровой видеовыход mini DisplayPort 1.2;
  • вентиляционная решетка процессорной системы охлаждения.
Intel NUC NUC6i5SYH

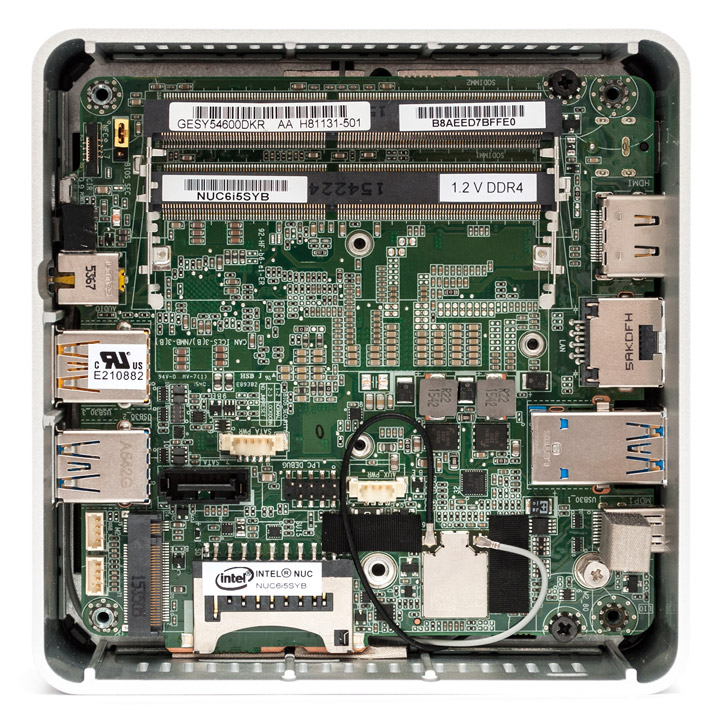

Для того чтобы получить доступ к внутренностям компактного системного блока NUC6i5SYH достаточно отвернуть четыре винта и аккуратно снять нижнюю крышку. Под ней находится печатная плата размером 100 x 100 мм, на которой можно встретить пару разъемов для установки модулей ОЗУ SO-DIMM DDR4 2133 МГц с номинальным напряжением питания 1,2В и максимальным объемом до 32 ГБ включительно, стандартный порт SATA 6 Гбит/c для подключения дискового накопителя, а также слот М.2, который поддерживает установку плат расширения форматов 2242 и 2280. К разъему М.2 подведен один канал SATA и четыре линии PCI-E 3.0, что позволяет использовать твердотельные накопители с обоими типами интерфейсов, в том числе NVMe. Что касается сетевой подсистемы, то за подключение Gigabit Ethernet отвечает контроллер Intel I219V, а поддержку беспроводных интерфейсов Bluetooth 4.1 и Wi-Fi (IEEE 802.11ac) на скорости до 867 Мбит/с обеспечивает адаптер Intel Wireless-AC 8260, распаянный прямо на плате. Наконец, для работы аналогового звукового тракта служит HD-аудиокодек Realtek ALC283.

Intel NUC NUC6i5SYH

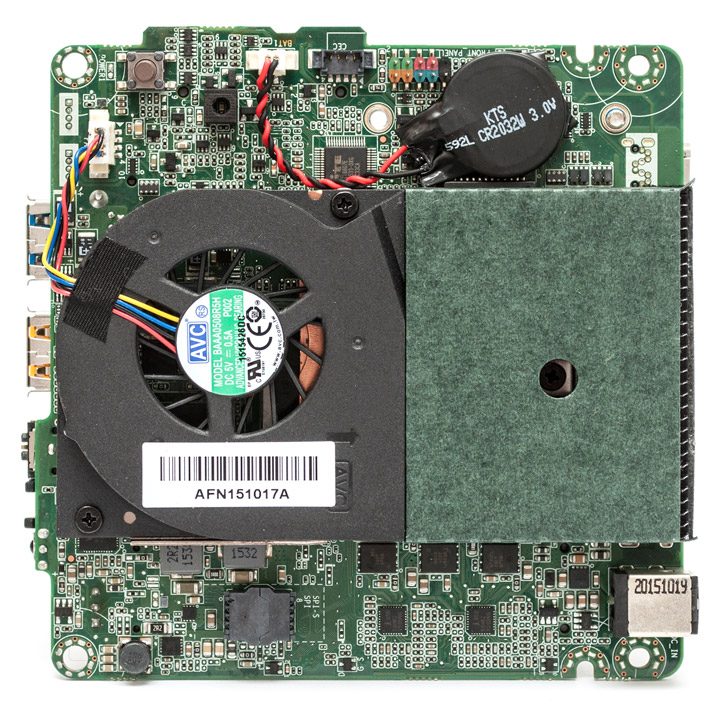

Большую часть обратной стороны материнской платы занимает система охлаждения, в состав которой входит радиатор и 50-мм вентилятор AVC BAAA0508R5H радиального типа c ШИМ-управлением скоростью вращения.

Intel NUC NUC6i5SYH

Рабочее тело охладителя изготовлено из меди, в месте контакта с центральным процессором основание утолщается, здесь нанесен тонкий слой термоинтерфйса.

Intel NUC NUC6i5SYH

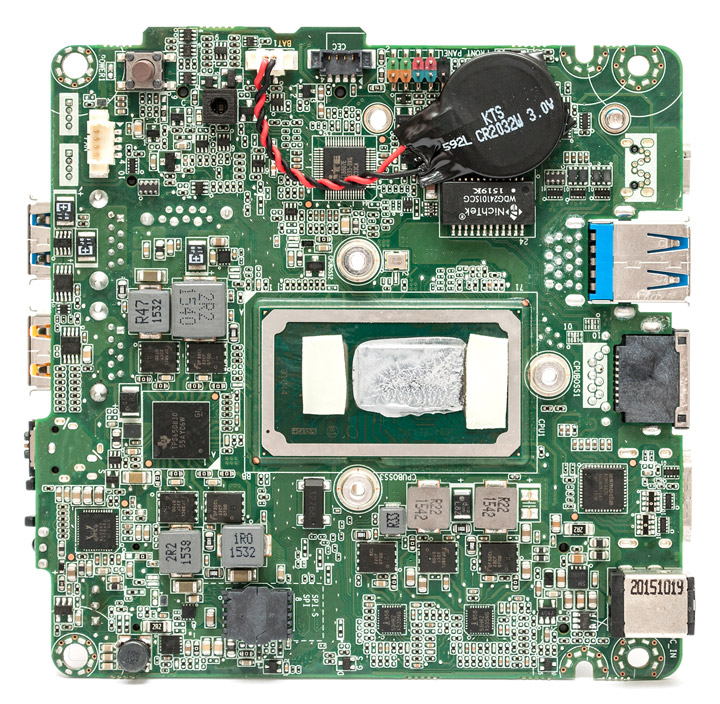

После демонтажа кулера можно разглядеть силовую подсистему, за работу которой отвечает мультиканальный цифровой регулятор напряжения Texas Instruments TPS650830, а также основу NUC6i5SYH — центральный процессор Intel Intel Core i5-6260U в конструктивном исполнении FCBGA1356, который, если быть точным, является SiP (System in a Package) — «Системой-на-Чипе», так как на одной подложке располагается и процессор, и микросхема чипсета Intel Sunrise Point -LP. Во избежание нарушения теплового режима было решено не удалять штатный термоинтерфйес, так что разглядеть полупроводниковые кристаллы, увы, не удалось.

Intel NUC NUC6i5SYH

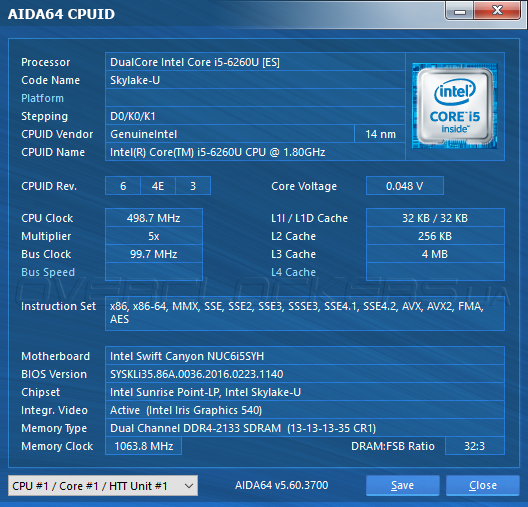

Данный процессор, изготовленный с соблюдением 14-нм норм технологического процесса, является энрегоэффективным носителем прогрессивной микроархитектуры Skylake. В составе Core i5-6260U работают всего два вычислительных ядра, но благодаря поддержке Hyper Threading они могут обрабатывать до четырех вычислительных потоков одновременно. Встроенный контроллер памяти обеспечивает двухканальный режим работы с модулями ОЗУ стандартов DDR3L и DDR4. Процессорные ядра поддерживают все актуальные наборы SIMD-инструкций, в том числе SSE4.2, AVX2.0, FMA и аппаратное ускорение шифрования AES. Штатная тактовая частота 1800 МГц за счет работы технологии Intel Turbo Boost может повышаться вплоть до 2900 МГц до тех пор, пока энергопотребление CPU остается в рамках TDP 15 Вт. Столь невысокий тепловой пакет также помогает удерживать функция EIST, замедляющая процессор до 500 МГц в моменты простоя. Помимо кэша L3 емкостью 4 МБ, Core i5-6260U оснащен массивом 64 МБ памяти eDRAM, которая выполняет функции кэша 4-го уровня и кадрового буфера графического ускорителя.

Intel NUC NUC6i5SYHIntel NUC NUC6i5SYHIntel NUC NUC6i5SYH

Процессор оснащен интегрированной видеокартой Iris Graphics 540, в ее состав входит целых 48 исполнительных устройств — ровно вдвое больше, чем располагает графический акселератор HD Graphics 530, встроенный в Core i3-6100U. Базовая тактовая частота видеоподсистемы составляет всего 300 МГц, но она может повышаться до 950 МГц в зависимости от нагрузки и текущего энергопотребления чипа. Блок аппаратной обработки обеспечивает кодирование и декодирование видеопотоков в форматах AVC, VC1, MPEG2 и HEVC, а поддержка технологии Intel Quick Sync Video позволяет рассчитывать на ускорение работы во многих популярных программах монтажа и редактирования видео. Графический акселератор поддерживает API DirectX 12, OpenGL 4.4 и OpenCL 2.0, а три его цифровых выхода обеспечивают вывод изображения в разрешении 4К с частотой кадров 60 Гц.

Intel NUC NUC6i5SYH

Подведя промежуточный итог по конструкции Intel NUC NUC6i5SYH можно с уверенностью сказать, что это самый производительный и элегантный миниатюрный ПК из тех, что побывали в нашей тестовой лаборатории. Впереди нас ждут результаты измерения производительности, а пока рекомендую ознакомиться с прошивкой героя сегодняшнего обзора и, поверьте, там есть на что взглянуть!
