Обзор и тестирование микрокомпьютера Intel Compute Stick STK2m3W64CC на базе процессора Core m3-6Y30

До недавних пор микрокомпьютеры в форм-факторе HDMI-dongle, например, модели Intel Compute Stick, оставались своеобразным компромиссом рекордно низкой стоимости и невысокого быстродействия, а также ограниченных возможностей расширения. Причина проста — использование в качестве основы экономичных процессоров Intel Atom, по своей архитектуре не предназначенных для высокопроизводительных устройств. Еще один аспект, благодаря которому эти CPU нашли применение в таком типе устройств — их минимальный TDP, позволяющий уместить систему охлаждения в столь компактные корпуса. Такая ситуация сохранялась до того момента, пока компания Intel не представила энергоэффективные процессоры Core m на базе микроархитектуры Skylake, которые предложили совершенно другой уровень производительности при уровне энергопотреблении, сравнимом с моделями «атомного» семейства. Не удивительно, что спустя некоторое время компания Intel анонсировала расширение модельного ряда Compute Stick устройствами на базе новых CPU, со спецификациями которых можно ознакомиться ниже:

Модель Intel Compute Stick STK2m364CC Intel Compute Stick STK2m3W64CC Intel Compute Stick STK2mv64CC
Официальная страница продукта intel.com intel.com intel.com
Процессор Intel Core m3-6Y30 (2,2 ГГц, TDP 4,5 Вт, 2 ядра, 4 потока) Intel Core m3-6Y30 (2,2 ГГц, TDP 4,5 Вт, 2 ядра, 4 потока) Intel Core m5-6Y57 (2,8 ГГц, TDP 4,5 Вт, 2 ядра, 4 потока)
Оперативная память 4 ГБ LPDDR3 1866 МГц 4 ГБ LPDDR3 1866 МГц 4 ГБ LPDDR3 1866 МГц
Видеокарта Intel HD Graphics 515 Intel HD Graphics 515 Intel HD Graphics 515
Дисковая подсистема eMMC 64 ГБ, 1х microSDXC UHS-I (до 128 ГБ) eMMC 64 ГБ, 1х microSDXC UHS-I (до 128 ГБ) eMMC 64 ГБ, 1х microSDXC UHS-I (до 128 ГБ)
Порты ввода/вывода 1x HDMI 1.4b, 3х USB 3.0 1x HDMI 1.4b, 3х USB 3.0 1x HDMI 1.4b, 3х USB 3.0
Звуковая подсистема Intel HD Audio Intel HD Audio Intel HD Audio
Коммуникации 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2) 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2) 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2)
Блок питания Внешний 11,5 Вт (5,2 В, 2,2 А) Внешний 11,5 Вт (5,2 В, 2,2 А) Внешний 11,5 Вт (5,2 В, 2,2 А)
Размеры, мм 114х38х12 114х38х12 114х38х12
Предустановленная ОС Windows 10 Home x64
Дополнительные возможности Intel VT-x, Small Business Advantage, TPM 2.0 Intel VT-x, Small Business Advantage, Intel VT-x, Small Business Advantage, TPM 2.0, vPro Technology
Рекомендованная стоимость, $ 259 349 485

По сравнению с продуктами на базе процессоров Intel Atom новые устройства получили гораздо более продвинутую «начинку», а чтобы ознакомиться с ними поближе мы взяли на тест среднюю модель STK2m3W64CC. От самого младшего Compute Stick STK2m364CC ее отличает предустановленная ОС Windows 10 Home x64 и отсутствие поддержки TPM 2.0, тогда как старшая модификация STK2mv64CC, может предложить более мощный процессор Core m5-6Y57 и совместимость с технологией vPro, но при этом лишена операционной системы.

Intel Compute Stick STK2m3W64CC

В процессе сегодняшнего обзора мы с вами не только познакомимся с аппаратной и программной составляющей устройства, но также оценим уровень быстродействия и сравним его с микрокомпьютером Compute Stick STK1AW32SC на базе однокристальной системы Intel Atom x5-Z8300.

Комплект поставки

Компактная упаковка, в которой поставляется Intel Compute Stick STK2m3W64CC, выполнена из полупрозрачного пластика синего цвета. Внутри нее находится небольшая картонная коробка с аксессуарами, а сам микрокомпьютер зафиксирован в пластиковых креплениях. В левом нижнем углу упаковки напечатан девиз серии Intel Compute Stick — «Connect. Compute. It’s that simple!» (англ. «Подключи. Вычисляй. Это так просто!»). Действительно, с помощью этого устройства можно в считанные минуты превратить любой цифровой телевизор или монитор в подобие моноблока All-in-One.

Intel Compute Stick STK2m3W64CC

С обратной стороны коробки приведена служебная информация.

Intel Compute Stick STK2m3W64CC

В комплект поставки STK2m3W64CC помимо самого микрокомпьютера входят:

  • внешний блок питания;
  • три сменные штепсельные вилки (в том числе «евровилка» CEE 7/16);
  • кабель с разъемами USB Type-C;
  • краткое руководство пользователя.
Intel Compute Stick STK2m3W64CC

Следует отметить, что среди набора аксессуаров розничных экземпляров должен быть удлинитель HDMI, который в нашем случае отсутствовал.

Сетевой адаптер WA-20E05RUGKN производства Asian Power Device Inc., которым оснащается STK2m3W64CC, необычный. Он формирует два напряжения: 5,2 В при силе тока 2,2 А подается на разъем USB Type-C для питания микрокомпьютера, тогда как 5,0 В с током 0,9 А подводится к двум портам USB 3.0 Type-A.

Intel Compute Stick STK2m3W64CC

Таким образом, инженеры Intel превратили блок питания в активный USB-хаб, кардинальным образом решив проблему подключения периферии к новичку, когда тот установлен за ЖК-панелью и физический доступ к нему ограничен.

Intel Compute Stick STK2m3W64CC

Дизайн

Внешний вид STK2m3W64CC мало чем отличается от других представителей семейства Intel Compute Stick, форма и размеры корпуса почти такие же: 114х38х12 мм. На лицевой поверхности устройства виден логотип Intel Core m3 Inside, светодиодный индикатор электропитания и две группы вентиляционных отверстий.

Intel Compute Stick STK2m3W64CC

Большую часть обратной стороны микрокомпьютера занимает пластиковая наклейка со служебной информацией, под которой скрыт винт, скрепляющий половинки корпуса, так что аккуратно вскрыть устройство, не повредив стикер, практически невозможно. В левой части находится имитация вентиляционной решетки, а на одном из торцов можно заметить ушко для крепления ремешка.

Intel Compute Stick STK2m3W64CC

На правой боковой грани устройства расположен слот считывателя флэш-карт microSDXC стандарта UHS-I и разъем USB Type-C для подключения внешнего блока питания, а ближе к дальнему краю виднеются прорези для выброса нагретого воздуха от системы охлаждения.

Intel Compute Stick STK2m3W64CC

С левой стороны STK2m3W64CC находится еще одна группа вентиляционных отверстий, кнопка включения питания и порт USB 3.0 Type-A, который служит для подсоединения разнообразной периферии. Напомню, что еще пара USB 3.0 Type-A реализованы с помощью хаба, встроенного в комплектный блок питания.

Intel Compute Stick STK2m3W64CC

На левом торце устройства расположен разъем HDMI 1.4b, который в транспортировочном положении прикрыт пластиковым защитным колпачком. Видеовыход позволяет передавать изображение в разрешении 4096x2160 при частоте обновления 24 Гц, тогда как все Compute Stick на базе SoC Intel Atom ограничены режимом 1920x1080@60 Гц. Вместе с изображением через HDMI может транслироваться звуковой восьмиканальный поток LPCM с частотой дискретизации 192 кГц и разрядностью 24 бит.

Intel Compute Stick STK2m3W64CC

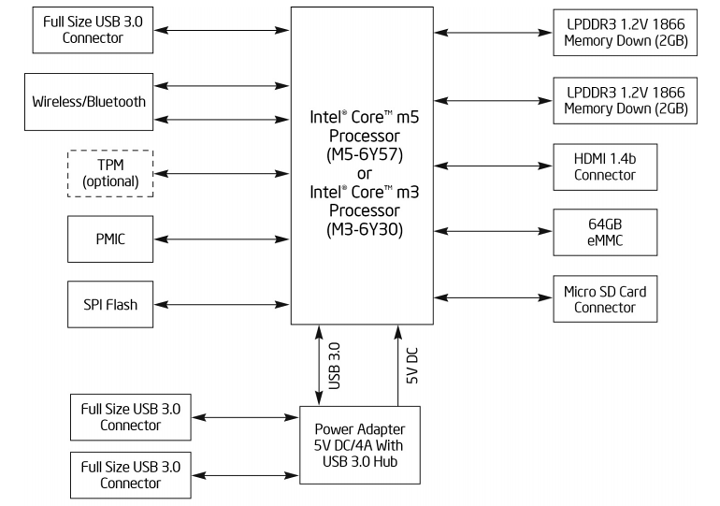

Главным преимуществом новичка является использование в качестве основы двухъядерного процессора Intel Core m3-6Y30 в корпусе FCBGA1515, который на самом деле является SiP — System in a Рackage, так как на одной подложке находятся два полупроводниковых кристалла, один из которых содержит вычислительные ядра, графический ускоритель и встроенный северный мост, а второй отвечает за работу периферийных интерфейсов.

Intel Compute Stick STK2m3W64CC

Процессор базируется на микроархитектуре Skylake, для производства используется передовой 14-нм технологический процесс. В составе Core m3-6Y30 работают два ядра, которым технология Hyper-Threading обеспечивает возможность обработки четырех потоков вычисления. Базовая тактовая частота процессора составляет всего 900 МГц, однако, благодаря Turbo Boost ядра способны ускоряться до 2200 МГц, но большую часть времени функционируют на 1200–1400 МГц. В моменты простоя технология EIST понижает частоту до 500 МГц, что также помогает удерживать TDP в пределах 4,5 Вт. Core m3-6Y30 может похвастаться поддержкой инструкций SSE4.2, FMA, AVX, AVX2 и аппаратного ускорение шифрования AES, а также наличием кэша 3-го уровня емкостью 4 МБ.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

Функции графической подсистемы выполняет видеоядро Intel HD Graphics 515, которое по своей архитектуре и конфигурации ничем кроме тактовой частоты не отличается от Intel HD Graphics 530, которым оснащается Core i7-6700K [http://www.overclockers.ua/cpu/intel-core-i7-6700K-skylake/] — один из старших Skylake для настольных систем. Видеоускоритель насчитывает 24 исполнительных блока, которые функционируют на частоте от 350 МГц до 850 МГц в зависимости от характера нагрузки, имеется поддержка DirectX 12, OpenCL 2.0 и OpenGL 4.3/4.4. Следует отметить, что диагностическая утилита GPU-Z некорректно определяет параметры видеоподсистемы, так что для их определения пришлось прибегнуть к помощи программы AIDA64.

Intel Compute Stick STK2m3W64CC

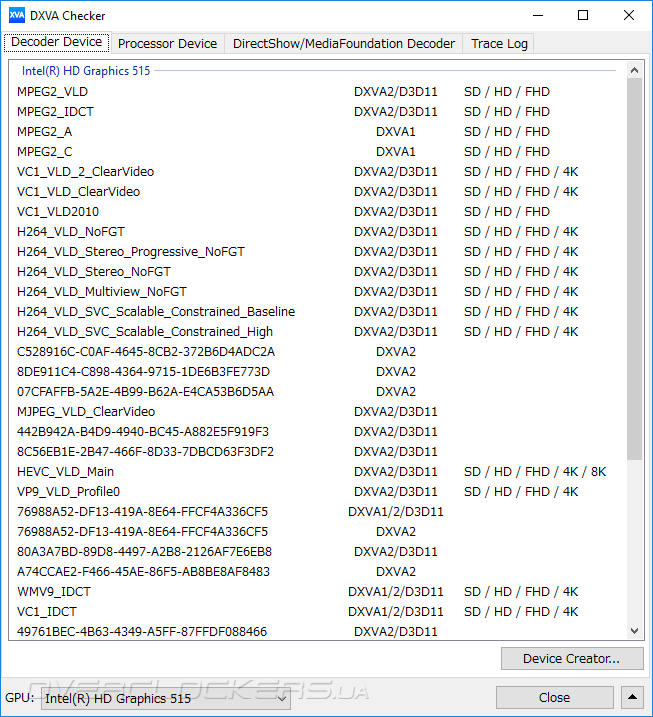

Что касается возможностей графического адаптера по ускорению кодирования и декодирования видео, то на аппаратном уровне поддерживаются почти все актуальные форматы, в том числе H.264, H.265, JPEG, MJPEG, MPEG2, MVC, VC-1, VP8 и VP9, так что проблем с воспроизведением и обработкой медиаконтента, в том числе в разрешении 4К, быть не должно.

Intel Compute Stick STK2m3W64CC

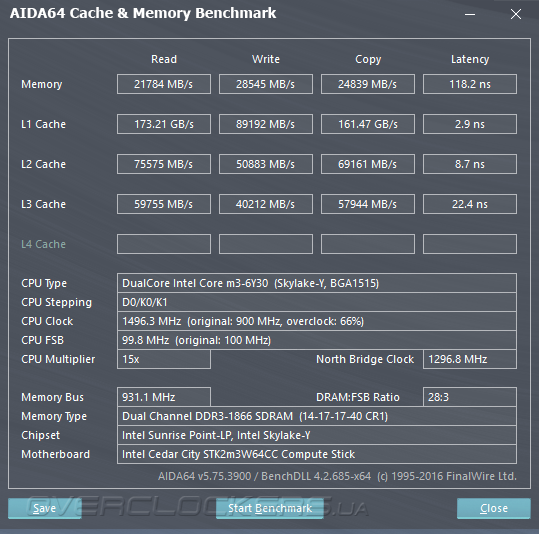

Микрокомпьютер оснащен 4 ГБ оперативной памяти стандарта LPDDR3 1866 МГц, функционирующей в двухканальном режиме с таймингами 14-17-17-40-1Т. Подсистема ОЗУ демонстрирует высокое быстродействие, больше характерное для настольных систем начального уровня.

Intel Compute Stick STK2m3W64CC



В Intel Compute Stick STK2m3W64CC встроен накопитель Kingston M52564 объемом 64 ГБ, который подключен к системной логике по интерфейсу eMMC 5.1. Продуктивность дисковой подсистемы не поражают воображение, хотя, в сравнении с результатами STK1AW32SC немного повысилась скорость выполнения случайных операций с блоками размером 4К, а также незначительно выросла производительность при последовательном чтении и записи.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

Быстродействие дисковой подсистемы Intel Compute Stick STK2m3W64CC и Intel Compute Stick STK1AW32SC

Наконец, за коммуникаций отвечает адаптер беспроводных сетей Intel Wireless-AC 8260, обеспечивающий поддержку стандартов Wi-Fi 802.11a/b/g/n+ac в диапазонах 2,4 ГГц и 5 ГГц, Bluetooth 4.2 и технологии Intel Wireless Display (WiDi). Во время тестирования пропускной способности при подключении к маршрутизатору ASUS RT-N15U, работающему в режиме IEEE 802.11n, был получен результат 11,8 МБ/с. Напомним, что сетевой адаптер Intel Wireless-AC 7265, которым оснащается STK1AW32SC, обеспечил примерно такую же скорость передачи, так что можно говорить о пределе, достижимом в данных условиях.

Intel Compute Stick STK2m3W64CC

В целом, по сравнению с устройствами Compute Stick на базе SoC Intel Atom новичок демонстрирует существенное улучшение характеристик. Как это отразится на качестве его эксплуатации — мы с вами узнаем в практической части обзора, а сейчас перейдем к рассмотрению прошивки и программной составляющей продукта.
