Обзор и тестирование микрокомпьютера ASUS VivoStick PC TS10 на базе однокристальной системы Intel Atom x5-Z8350

Миниатюрные персональные компьютеры в формате HDMI dongle, такие как Intel Compute Stick заслуживают внимание уже тем, что предлагают быстродействие, которого достаточно для выполнения множества несложных повседневных задач, но при этом обладают минимальными размерами и невысокой стоимостью. Не удивительно, что все больше вендоров приобщаются к выпуску подобных устройств, а не так давно свою версию представил один из лидеров отрасли — тайваньская компания ASUSTek.

ASUS VivoStick PC TS10

Несмотря на некоторое сходство с «законодателем мод» — Intel Compute Stick — микрокомпьютер ASUS VivoStick PC TS10 получил ряд особенностей, делающих его уникальным. Полный перечень технических характеристик устройства вы сможете узнать из приведенной ниже таблицы, после ознакомления с которой мы приступим к рассмотрению комплекта поставки и дизайна героя сегодняшнего обзора.

Модель ASUS VivoStick PC TS10
Официальная страница продукта asus.com
Процессор Intel Atom x5-Z8350 (1,44 ГГц, SDP 2 Вт, 4 ядра, 4 потока)
Оперативная память 2 ГБ LPDDR3 SDRAM 1600 МГц
Видеокарта Intel HD Graphics
Дисковая подсистема eMMC 32 ГБ
Порты ввода/вывода 1x HDMI 1.4b, 1х USB 3.0, 1х USB 2.0, 1x 3,5 мм аудио-разъем
Звуковая подсистема Nuvoton NAU88L25, Intel HD Audio
Коммуникации Qualcomm QCA9377 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.1)
Блок питания Внешний 10 Вт (5 В, 2 А)
Размеры, мм 135х36х16,5
Предустановленная ОС Windows 10 Home 64 bit
Рекомендованная стоимость, $ 140

Комплект поставки

Картонная коробка, в которой поставляется ASUS VivoStick PC вместе с набором аксессуаров, имеет небольшие размеры и неброское, но очень информативное оформление. Общий фон выдержан в темно-сером цвете, на лицевой поверхности нанесено изображение устройства и наименование модельного ряда, а большую часть тыльной стороны занимает наклейка со служебными сведениями.

ASUS VivoStick PC TS10

На боковых гранях упаковки находится масса полезной информации, включая основные особенности микрокомпьютера и перечисление портов расширения, которыми располагает VivoStick PC TS10.

ASUS VivoStick PC TS10

В комплект поставки вошли:

  • руководство пользователя;
  • брошюра с описанием условий гарантии;
  • кабель c разъемом micro-USB «Type B»;
  • удлинитель HDMI;
  • сетевой адаптер;
  • кронштейн для крепления микрокомпьютера на торец монитора;
  • полоска двухсторонней клейкой ленты для установки кронштейна.
ASUS VivoStick PC TS10

Несомненно, самым необычным среди аксессуаров является пластиковый кронштейн, предназначенный для крепления ASUS VivoStick PC на боковую поверхность ЖК-монитора. В этом случае дотянуться до видеовыхода HDMI поможет комплектный удлинитель, правда, его длина не превышает 20 см, так что список мониторов, совместимых с таким способом установки микрокомпьютера, ограничен моделями, у которых интерфейсные разъемы смещены ближе к одному из краев.

Что касается блока питания, то он здесь необычный. Сетевой адаптер AD2022020 010-2FL выдает на выходе 5 В/2 А, либо 9 В/2 А. Какой из режимов используется при работе VivoStick PC TS10 — для нас осталось загадкой, однако, измерения показали, что энергопотребление ASUS VivoStick PC не превысило 10 Вт в режиме максимальной нагрузки, тогда как в простое и при выполнении несложных задач оно находилось в пределах 3–6 Вт.

ASUS VivoStick PC TS10

Дизайн

Внешне ASUS VivoStick PC заметно отличается от Intel Compute Stick 2016 обтекаемыми формами и более крупными размерами: габариты VivoStick PC TS10 составляют 135х36х16,5 мм против 113х38х12 мм у конкурента. В транспортировочном положении разъем HDMI прикрыт защитным колпачком. Устройство выполнен из черного матового пластика, который не собирает отпечатки пальцев, но словно магнитом притягивает пыль. Верхняя часть корпуса несет только логотип производителя, какие-либо другие функциональные элементы здесь отсутствуют.

ASUS VivoStick PC TS10

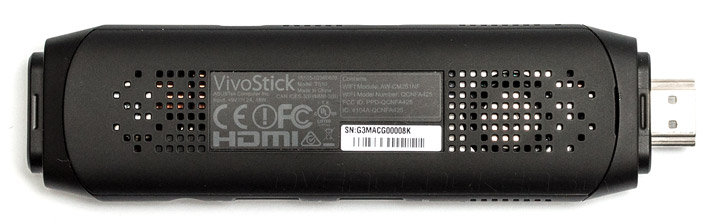

С обратной стороны можно видеть стикер со служебной информацией и множество вентиляционных отверстий.

ASUS VivoStick PC TS10

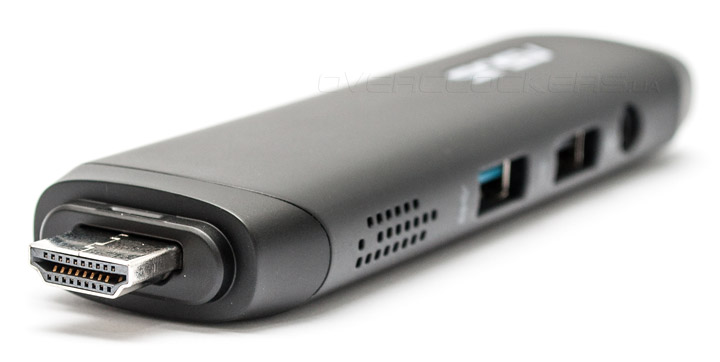

На одном из торцов миниатюрного ПК находится цифровой видеовыход HDMI 1.4b, способный передавать изображение в разрешении 1080р с частотой до 60 кадров секунду.

ASUS VivoStick PC TS10

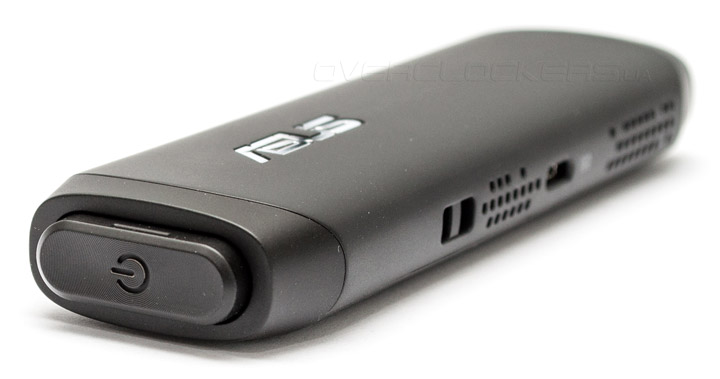

С противоположной стороны устройства распложена массивная кнопка включения электропитания, которая во время работы подсвечивается изнутри ярко-голубым светом.

ASUS VivoStick PC TS10

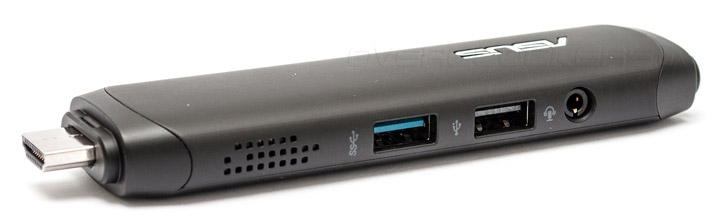

На правой боковой грани корпуса помимо вентиляционных отверстий нашлось место для полноразмерных портов USB 2.0 и USB 3.0, а также стандартного разъема типа «мини-джек», позволяющего подключать стереогарнитуры с микрофоном. Наличие аналогового звукового интерфейса, реализованного на базе кодека Nuvoton NAU88L25 — одно из главных отличий ASUS VivoStick PC от конкурентов, которые могут предложить лишь вывод цифрового аудиопотока через разъем HDMI.

ASUS VivoStick PC TS10

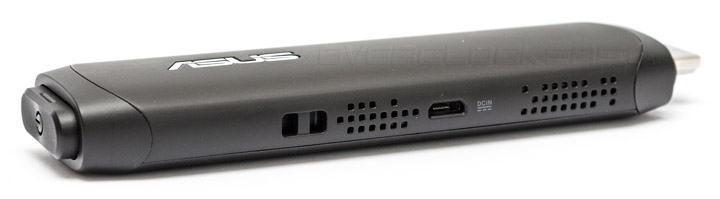

На левой стороне VivoStick PC TS10 можно встретить ушко для шнурка, множество прорезей для вентиляции, а также разъем Micro-USB для подключения электропитания.

ASUS VivoStick PC TS10

После демонтажа нижней крышки микрокомпьютера становится видна его система охлаждения, состоящая из медного основания, протянувшегося почти на всю длину печатной платы, и миниатюрного центробежного вентилятора SUNON EG30030S1-C020-S9A.

ASUS VivoStick PC TS10

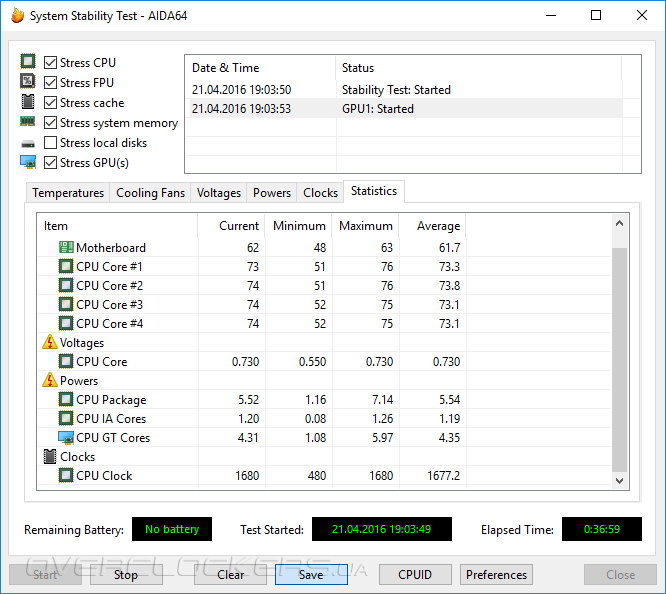

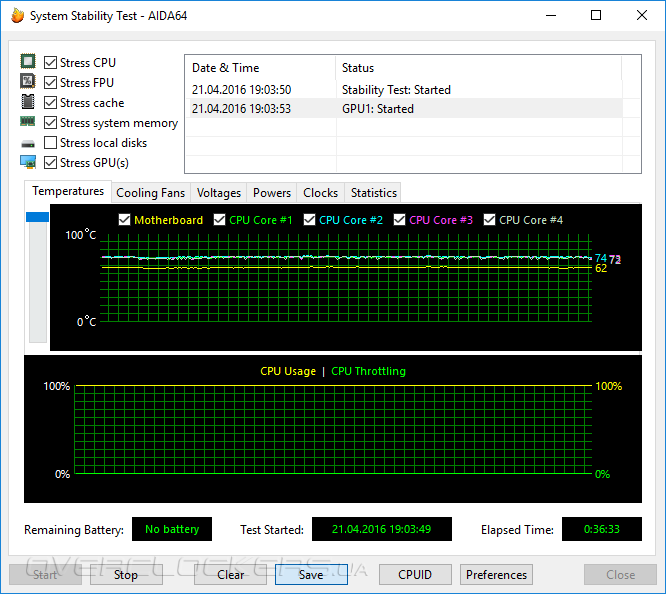

После того же Intel Compute Stick 2016 с его массивным радиатором охладитель ASUS VivoStick PC выглядит несерьезно. Но, прежде чем делать выводы предлагаю взглянуть на результаты встроенного стресс-теста из состава информационно-диагностической программы AIDA64, который запускался в режиме одновременной интенсивной нагрузки на графическую и вычислительную подсистемы. Во время испытаний температура не превысила 74° С, а значит эффективность системы охлаждения можно было считать удовлетворительной, если бы не назойливый высокочастотный шум, издаваемый миниатюрным вентилятором. Субъективно, устройства Intel в аналогичных условиях вели себя гораздо тише.

ASUS VivoStick PC TS10ASUS VivoStick PC TS10

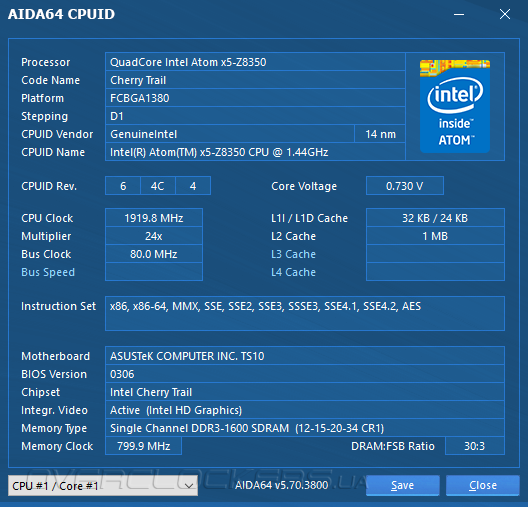

Что касается аппаратной составляющей, то в основе ASUS VivoStick PC лежит однокристальная система Intel Atom x5-Z8350 в конструктивном исполнении FCBGA1380, которая является типичным представителем семейства энергоэффективных SoC Braswell, изготовленная с применением 14-нм технологического процесса. От Intel Atom x5-Z8300, установленного в микрокомпьютере Intel Compute Stick 2016 года, новинка отличается только повышенной на 80 МГц частотой Turbo Boost, тогда как все остальные характеристики остались без каких-либо изменений. В составе Atom x5-Z8350 функционируют четыре процессорных ядра, пара таких ядер оснащена общим кэшем 2-го уровня объемом 1 МБ, тогда как каждому вычислительному модулю полагается по 32 КБ и 24 КБ кэша L1 для инструкций и данных соответственно. Поддерживаются 64-битные вычисления, инструкции SSE4.2 и аппаратное ускорение шифрования AES. Штатная частота составляет 1440 МГц, но благодаря работе технологии Turbo Boost процессорные ядра могут самостоятельно разгоняться до 1920 МГц. При этом энергопотребление осталось в прежних рамках, параметр SDP не превышает 2 Вт. Максимальный объем ОЗУ, поддерживаемый Atom x5-Z8350, составляет скромные 2 ГБ, контроллер совместим с памятью DDR3L или LPDDR3, а тактовая частота может достигать 1600 МГц.

ASUS VivoStick PC TS10ASUS VivoStick PC TS10

По части видеоподсистемы SoC Intel Atom x5-Z8350 совершенно идентична Atom x5-Z8300: в обоих используется графическое ядро HD Graphics, состоящее из 12 исполнительных устройств, которые в зависимости от выполняемых задач могут работать на частотах от 200 до 500 МГц включительно. Поддерживается API DirectX 12 и OpenCL, а блок аппаратной обработки ускоряет воспроизведение видеопотоков в форматах VC-1, H.264 и HEVC. На практике это означает отсутствие проблем при проигрывании роликов в разрешении 4К при частоте смены кадров до 30 fps, но для комфортного просмотра более тяжелых видеоматериалов мощности графической подсистемы уже может не хватить.

ASUS VivoStick PC TS10

Дисковая подсистема ASUS VivoStick PC представлена SSD Hynix HBG4e объемом всего 32 ГБ, и, так как микрокомпьютер лишен слота microSDXC, то расширить дисковое пространство за счет установки карт памяти не удастся. Твердотельный накопитель подключен к однокристальной системе по интерфейсу eMMC и, увы, не может похвастаться выдающимися скоростными характеристиками. Впрочем, если сравнивать быстродействие новичка со скоростными показателями подсистемы хранения данных того же Intel Compute Stick 2016, то отличия видны только в синтетических бенчмарках.

ASUS VivoStick PC TS10

За коммуникационные возможности VivoStick PC TS10 отвечает беспроводный адаптер Qualcomm QCA9377, который поддерживает беспроводные интерфейсы Bluetooth V4.1 и Wi-Fi (IEEE 802.11b/g/n+ac) на скорости до 433 Мбит/с. На практике в домашней сети при подключении к беспроводной точке доступа ASUS RT-N15U, функционирующей в режиме 802.11n, скорость передачи не поднималась выше 6 МБ/с, тогда как конкурирующее решение от Intel в аналогичных условиях обеспечивало вдвое большую пропускную способность.

ASUS VivoStick PC TS10

В качестве промежуточного итога можно отметить, что конструкция и набор возможностей расширения ASUS VivoStick PC оказались типичными для подобного класса устройств, хотя не обошлось без нескольких сюрпризов, приятных, и не очень. Впереди нас ждут тесты быстродействия, в том числе в некогда популярных видеоиграх, а пока, предлагаю познакомиться с прошивкой и комплектным ПО новичка.
