Обзор и тестирование миниатюрных персональных компьютеров ASUS VivoMini UN42 и VivoMini UN62

Несмотря на уверенный рост популярности мобильных компьютеров по-прежнему существуют задачи, где целесообразным выглядит применение стационарных ПК, например, когда требуются маломощные конфигурации для школьников или студентов, либо рабочие места для сотрудников небольших фирм, работающих в формате SOHO, а также в случае построения мультимедийных систем, так называемых HTPC — Home Theater PC. Конечно, эти задачи можно поручить ноутбукам, а в некоторых случаях даже нетбукам, но стоит ли переплачивать за мобильность и автономность в тех случаях, где это не требуется?! С другой стороны, желающих размещать на рабочем столе безликий корпус формата АТХ все меньше, особенно в тех случаях, когда не требуется высокое быстродействие, а возможности разгона и апгрейда отходят на второй план. В этой связи определенную популярность снискали устройства «All-in-One», где в корпусе монитора располагаются все основные компоненты ПК. Кроме эргономических преимуществ моноблочной компоновкой такие продукты, как правило, отличаются хорошей энергоэффективностью, что очень немаловажно в свете роста стоимости электроэнергии. В качестве альтернативы устройствам «All-in-One» можно рассматривать ультрапортативные системы, наподобие Intel NUC — Next Unit of Computing, которые сочетают миниатюрные размеры с быстродействием, достаточном для решения большинства повседневных задач. Подобные решения есть в продуктовых линейках многих вендоров, например, Brix от Gigabyte или ZBox производства Zotac. Но сегодняшним гостям нашей тестовой лаборатории стала пара ультракомпактных ПК от ASUS — VivoMini UN42 и VivoMini UN62.

ASUS VivoMini UN42 и VivoMini UN62


Внешне оба устройства абсолютно идентичны, но из-за различий в аппаратной части эти ПК заметно отличаются по возможностям и розничной стоимости, что, в свою очередь, дифференцирует их сферы применения. Чуть позже мы с вами узнаем о комплектах поставки, особенностях конструкций и программного обеспечения ASUS VivoMini, а также их уровне быстродействия, а пока предлагаю ознакомиться со спецификациями продуктов, приведенными в следующей таблице:

Модель ASUS VivoMini UN42 ASUS VivoMini UN62
Процессор Intel Celeron 2957U 1,4 ГГц (TDP 15 Вт, 2 ядра, 2 потока) Intel Core i3-4030U 1,9 ГГц (TDP 15 Вт, 2 ядра, 4 потока)
Материнская плата ASUS UN42 (Intel Lynx Point-LP) ASUS UN62 (Intel Lynx Point-LP)
Оперативная память Kingston ASU16D3LFS1KBG/2G (SO-DIMM, 1x2 ГБ, DDR3L-1600, CL11) Kingston ASU16D3LS1KFG/4G (SO-DIMM, 1x4 ГБ, DDR3L-1600, CL11)
Видеокарта Intel HD Graphics Intel HD Graphics 4400
Дисковая подсистема SSD SK Hynix HFS032G3AMNB-2200A (32 ГБ, mSATA 6 Гбит/с) SSD SK Hynix HFS128G3AMNB-2200A (128 ГБ, mSATA 6 Гбит/с)
Оптический привод
Порты ввода/вывода 1 x DisplayPort, 1x HDMI 1.4a, 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой выход 1 x DisplayPort, 1x HDMI 1.4a, 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой выход
Звуковая подсистема Conexant CX20752 Conexant CX20752
Коммуникации 1х Realtek RTL8111GR (Gigabit Ethernet), 1х Qualcomm Atheros QCWB335 (IEEE 802.11b/g/n, Bluetooth V4.0) 1х Realtek RTL8111GR (Gigabit Ethernet), 1х AzureWave AW-CB161H (IEEE 802.11a/b/g/n+ac, Bluetooth V4.0)
Блок питания ADP-65DW (65 Вт, внешний) ADP-65DW (65 Вт, внешний)
Размеры, мм 131 x 131 x 42 131 x 131 x 42
Предустановленная ОС Windows 8.1 64-bit Windows 8.1 64-bit
Дополнительные возможности Картридер SD/SDHC/SDXC/MMC, крепление VESA картридер SD/SDHC/SDXC/MMC, крепление VESA
Рекомендованная стоимость, $ ~300 ~530


Комплект поставки

Комплект поставки совершенно одинаков для обоих VivoMini, поэтому, предлагаю рассмотреть его на примере младшей модели UN42. Устройство вместе с набором дополнительных принадлежностей упаковано в небольшую картонную коробку, снабженную ручкой для переноски. Оформление лицевой стороны предельно лаконично: на черном фоне кроме названия вендора нанесен девиз ASUSTeK — In Search of Incredible (англ. «В поисках невероятного»).

ASUS VivoMini UN42 и VivoMini UN62

С обратной стороны упаковки нет ничего интересного, за исключением наклейки, на которую нанесено наименование модели, ее серийный номер и краткая спецификация.

ASUS VivoMini UN42 и VivoMini UN62

Содержимое коробки уложено в форму из прессованного картона, так что вероятность повреждения устройства и его комплекта поставки в процесс транспортировки сведена до минимума.

ASUS VivoMini UN42 и VivoMini UN62

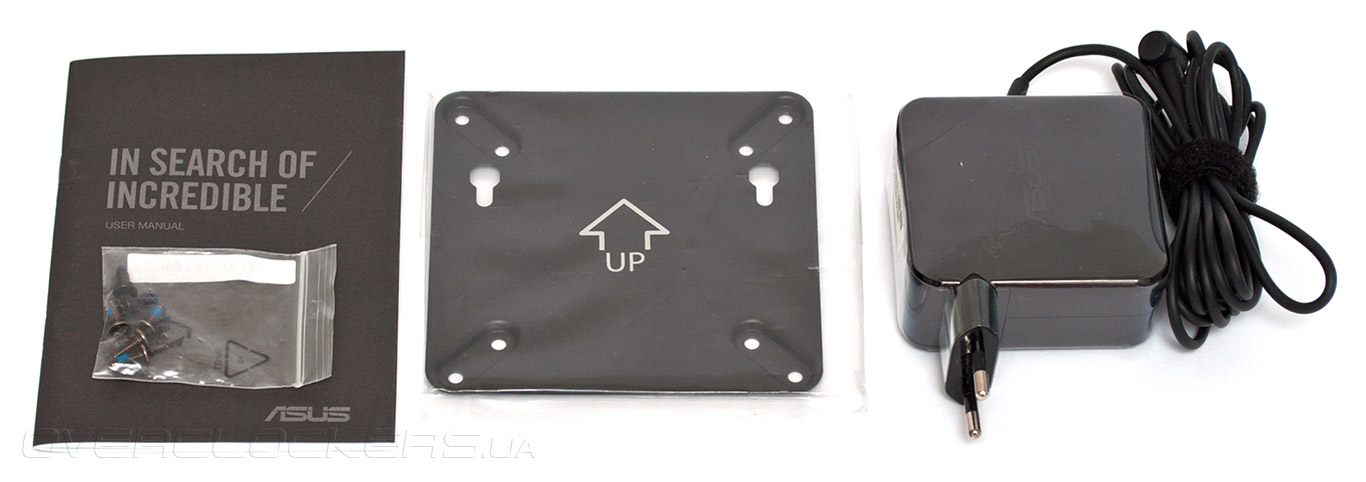

Помимо самого VivoMini внутри коробки нашлось место для краткого руководства пользователя, внешнего блока питания, а также набора для креплений на кронштейн VESA, который позволит установить мини-ПК позади монитора, превратив последний в подобие моноблока.

ASUS VivoMini UN42 и VivoMini UN62

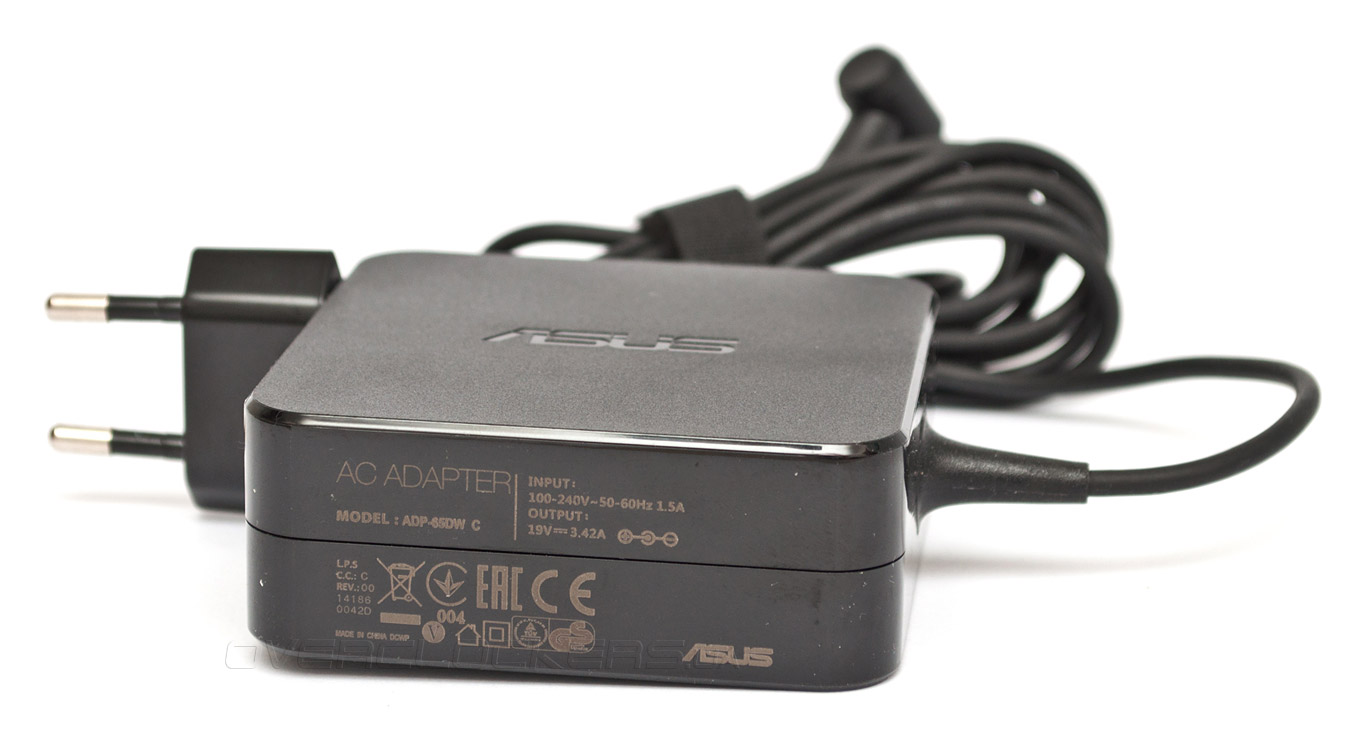

Сетевой адаптер с маркировкой ADP-65DW оснащен вилкой CEE 7/16 и предназначен для работы в сетях переменного тока частотой 50 Гц или 60 Гц с напряжением от 100 В до 240 В. Блок питания выдает напряжение 19 В при силе тока 3,42 А, что обеспечивает выходную мощность 65 Вт.

ASUS VivoMini UN42 и VivoMini UN62


Дизайн

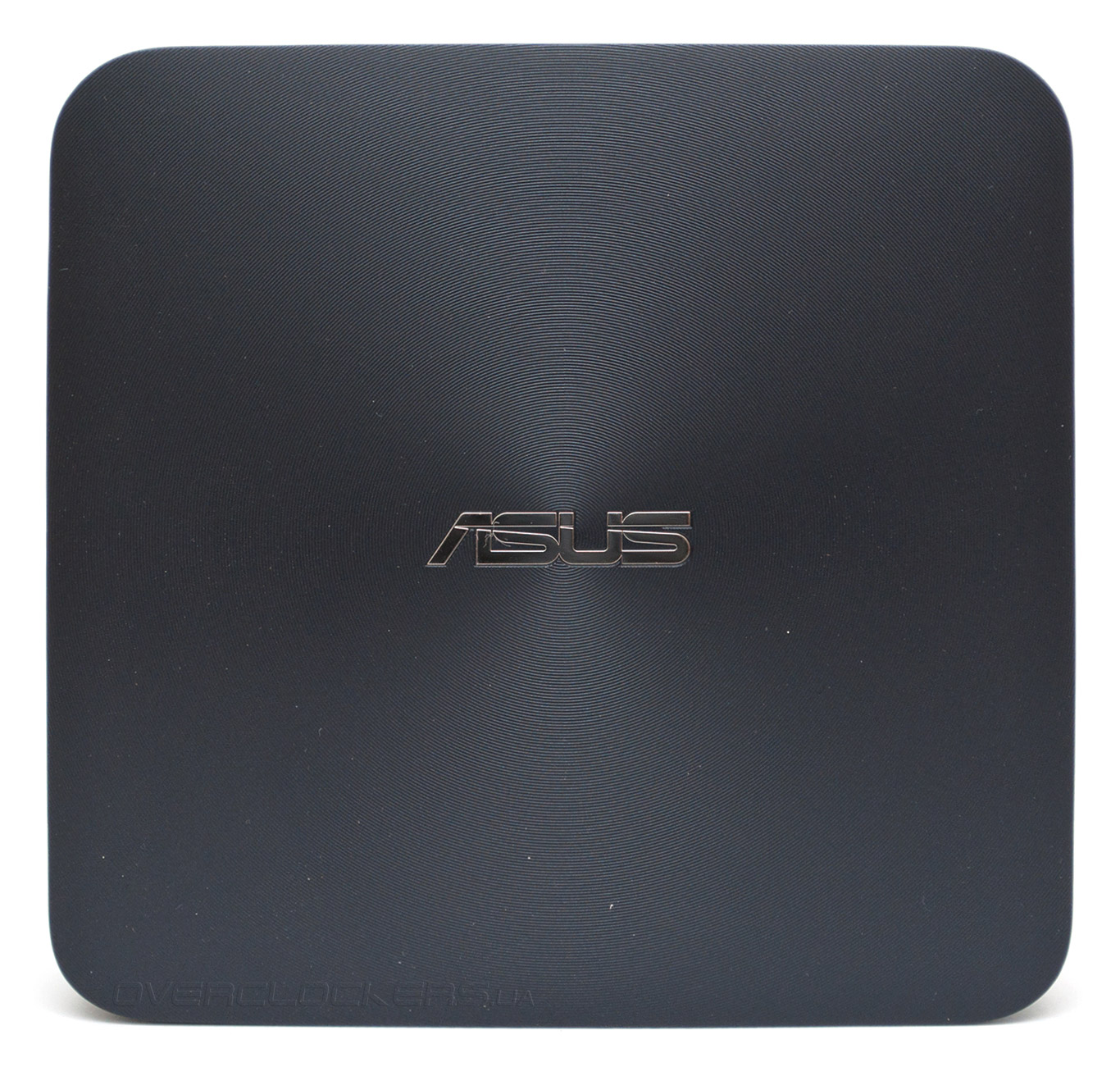

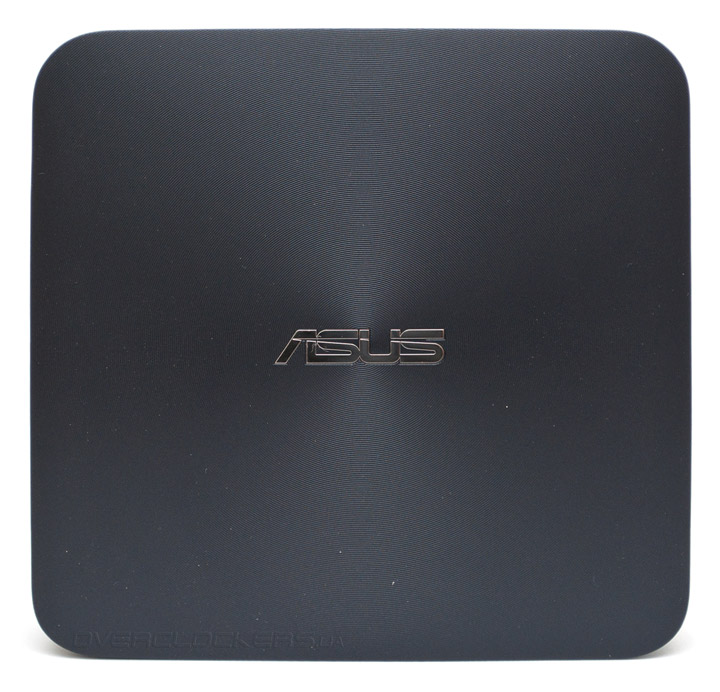

Одно из главных конкурентных преимуществ новинок — миниатюрные размеры 131x131x42 мм, а полезный объем корпуса составляет всего 0,6 л! Первое, что бросается в глаза при знакомстве с VivoMini — это их необычная расцветка, которую сам производитель называет Midnight Blue — «полуночный синий», хотя при освещении средней интенсивности устройства кажутся почти черными. Корпус выполнен целиком из пластика, что обеспечивает вес не более 1 кг. Верхнюю крышку устройства украшает логотип ASUS, а также текстура в виде узора из концентрических кругов.

ASUS VivoMini UN42 и VivoMini UN62

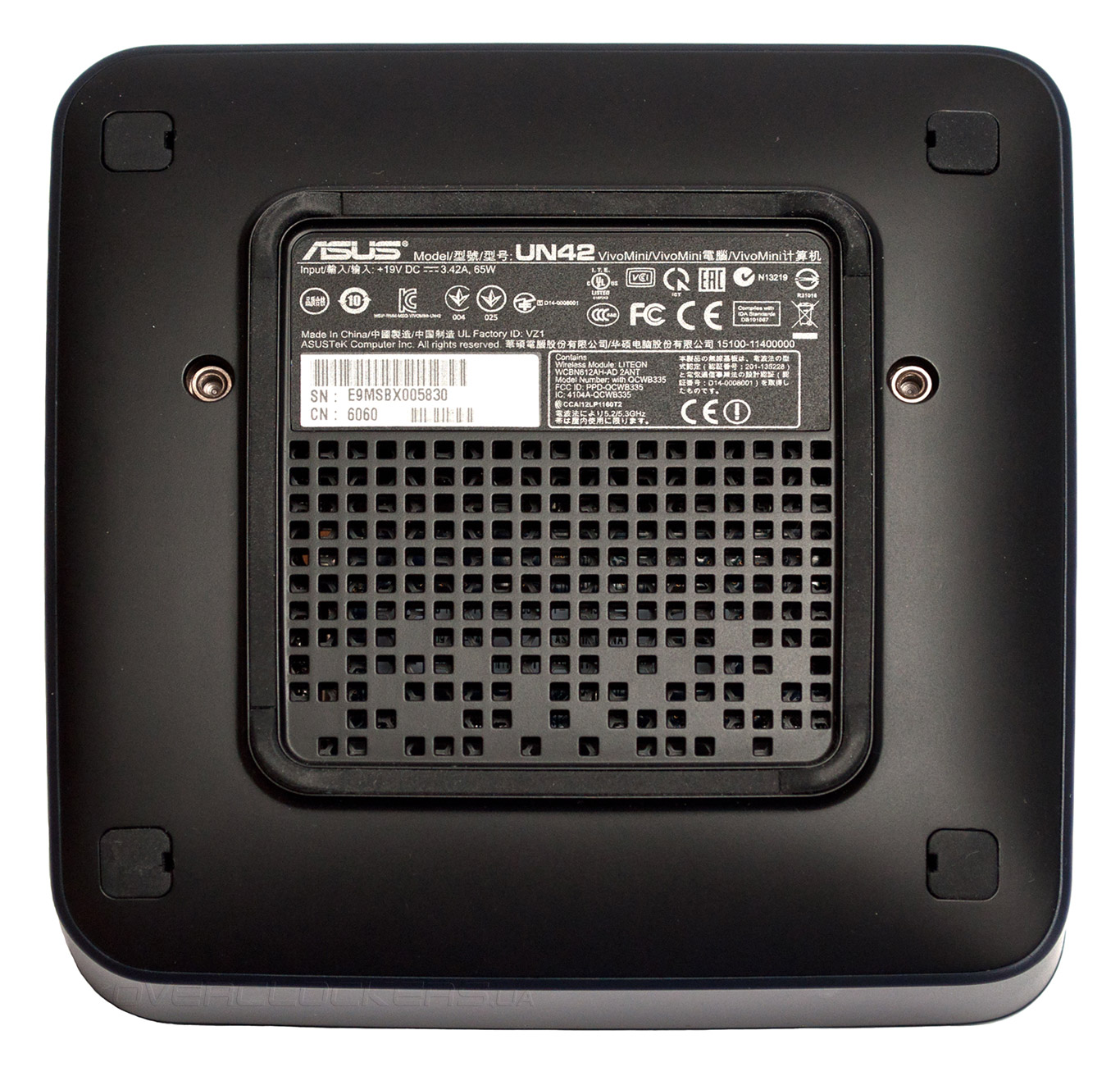

С обратной стороны VivoMini распложены вентиляционные отверстия, стикер с указанием серийного номера и модели, а также резиновые ножки, предотвращающие скольжение устройства по гладкой поверхности. Здесь же находятся отверстия с резьбой для крепления на кронштейн VESA и четыре резиновые заглушки, под которыми скрыты винты, скрепляющие половники корпуса.

ASUS VivoMini UN42 и VivoMini UN62

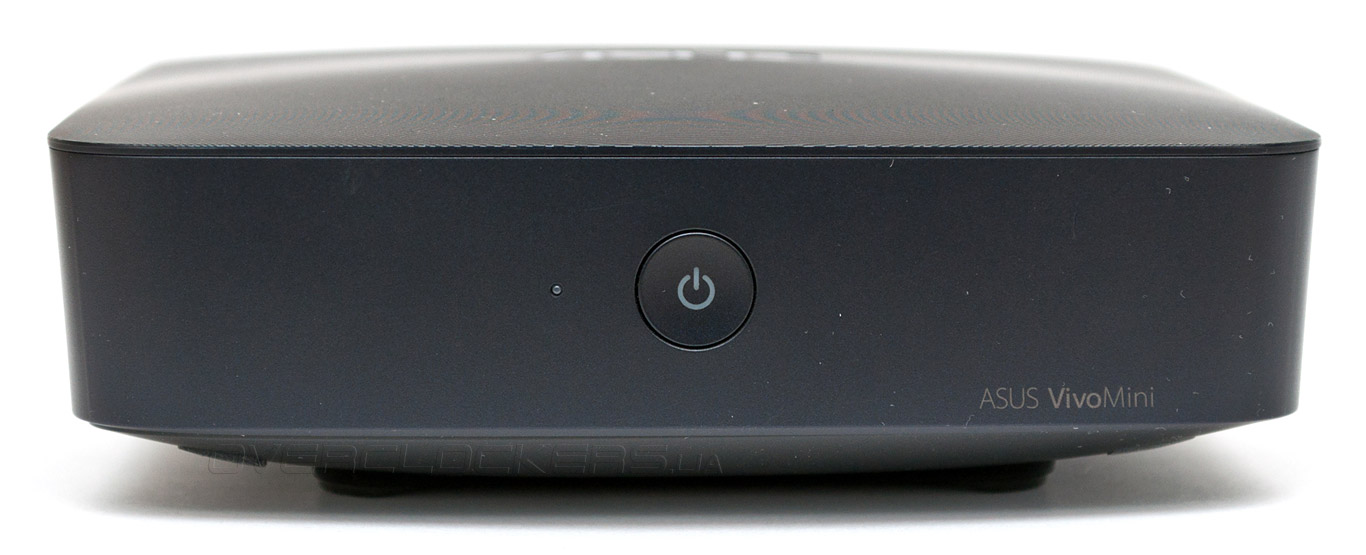

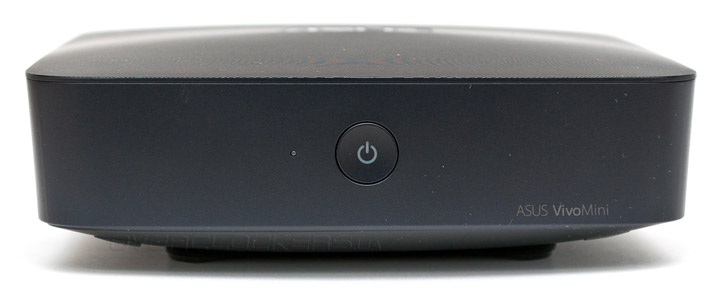

На фронтальной стороне устройств размещена кнопка включения питания, которая во время работы подсвечивается мягким молочно-белым светом, а также индикатор активности дисковой подсистемы.

ASUS VivoMini UN42 и VivoMini UN62

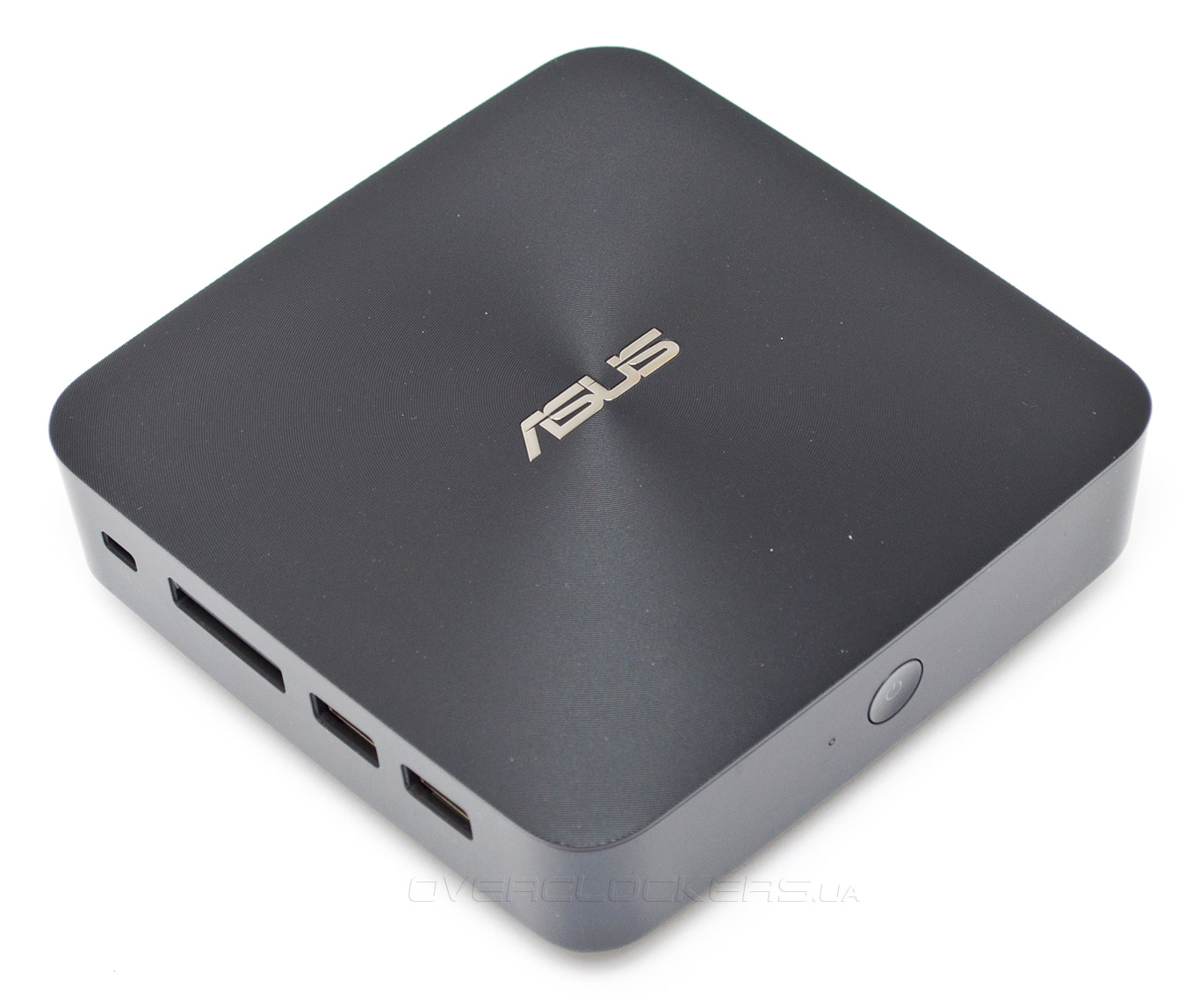

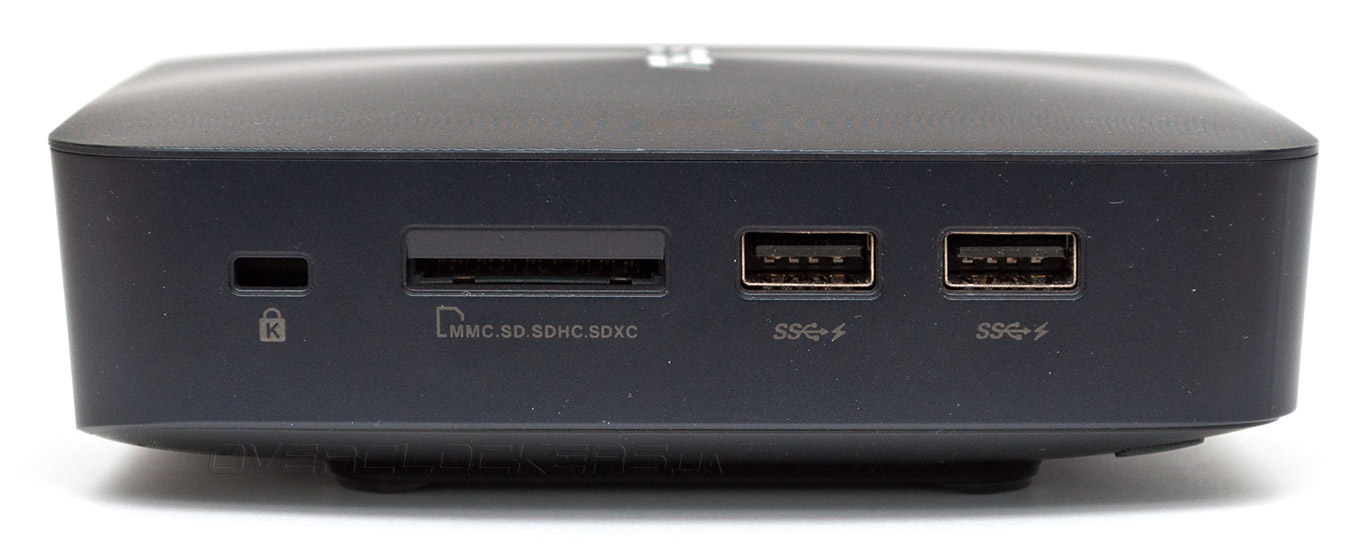

Правая часть мини-ПК лишена каких либо разъемов и органов управления, тогда как на левой стороне корпуса находятся два порта USB 3.0, кардридер SD/SDHC/SDXC/MMC и гнездо для замка Kensington.

ASUS VivoMini UN42 и VivoMini UN62

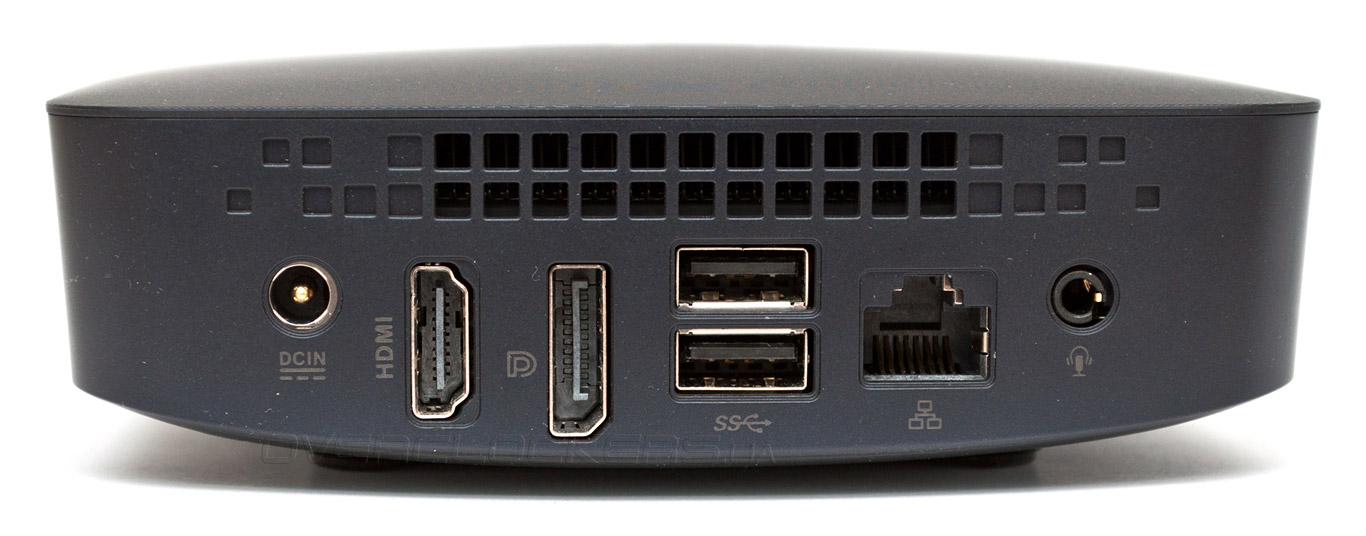

На задней панели ASUS VivoMini нашлось место для разъема подключения внешнего блока питания, видеовыходов DisplayPort и HDMI, пары интерфейсов USB 3.0, сетевой розетки RJ-45, а также единственного аналогового аудиоразъема, который одновременно служит для воспроизведения и записи. В обоих устройствах за подключение локальной сети Gigabit Ethernet отвечает контроллер Realtek RTL8111GR, а звуковая подсистема реализована на базе HD-аудиокодека Conexant CX20752.

ASUS VivoMini UN42 и VivoMini UN62

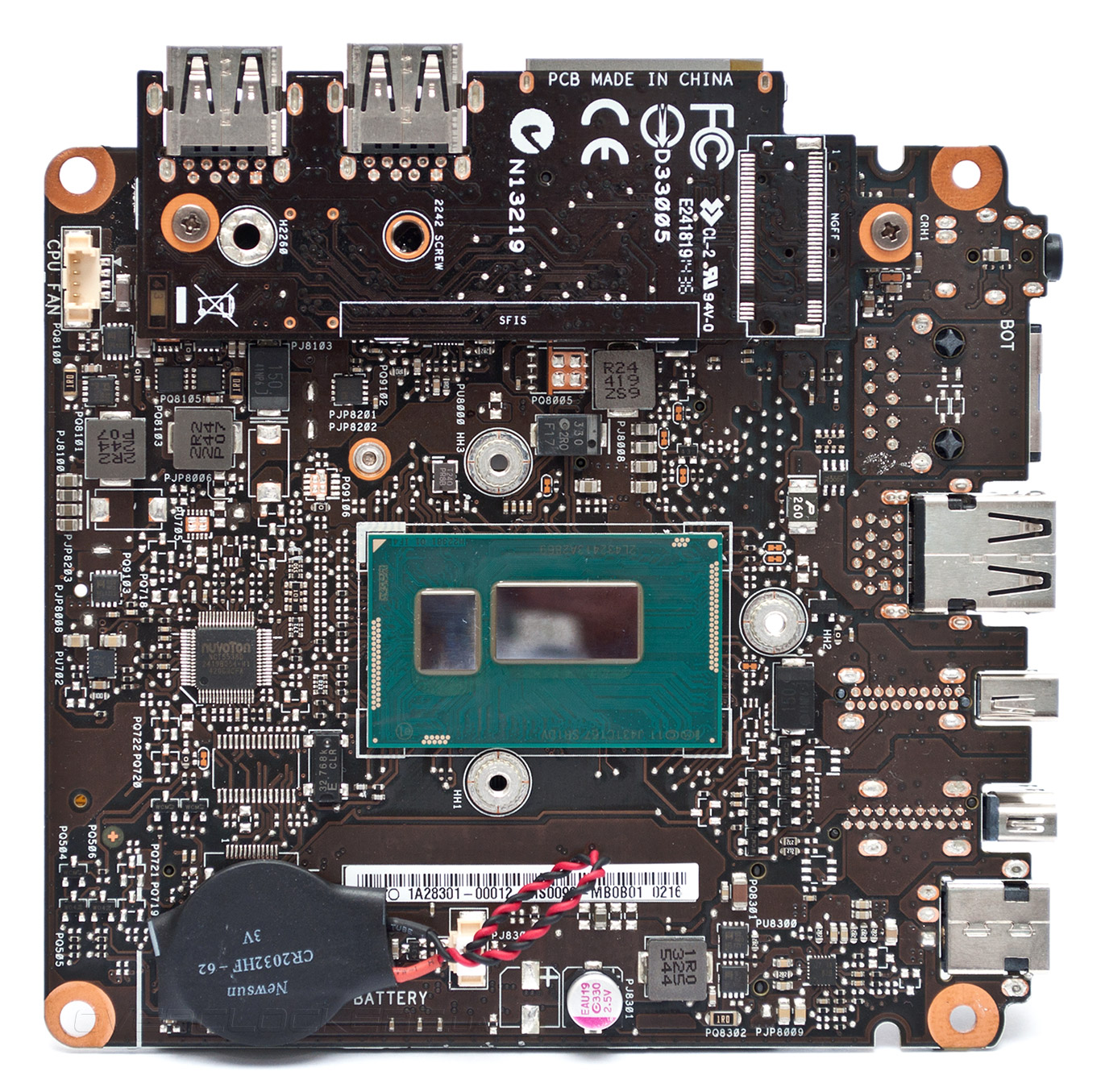

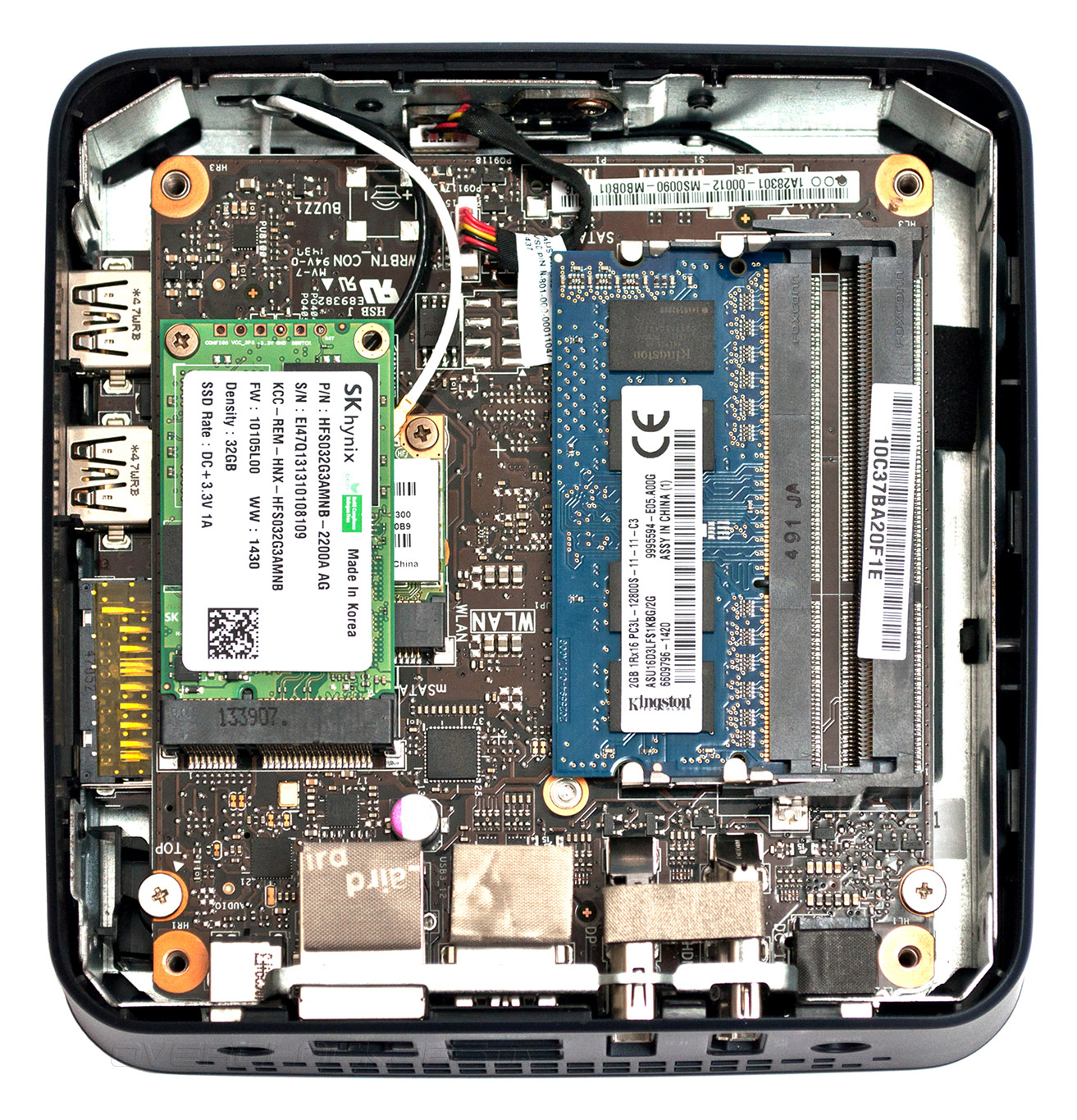

После снятия крышки становится видно внутреннее строение устройств. В середине корпуса находится металлическое шасси, к которому крепится системная плата, оснащенная двумя разъемами SO-DIMM для установки оперативной памяти стандарта DDR3(L), а также слотом mSATA 6Gb/s и портом mini-PCI Express, в который можно инсталлировать беспроводной адаптер половинного размера. Младшая модель ASUS VivoMini UN42 оснащена модулем ОЗУ Kingston ASU16D3LFS1KBG/2G емкостью 2 ГБ, функционирующий на частоте 1600 МГц, тогда как у старшего продукта за счет установки другой планки памяти — Kingston ASU16D3LS1KFG/4G — объем ОЗУ составляет 4 ГБ. В качестве дисковой подсистемы оба мини-ПК используют SSD производства SK Hynix на базе контроллера LAMD LM87800, выполненные в формате mSATA с интерфейсом SATA 6Gb/s. В старшем из VivoMini установлена модель HFS128G3AMNB-2200A емкостью 128 ГБ, тогда как младшее устройство довольствуется твердотельным накопителем HFS032G3AMNB-2200A объемом всего 32 ГБ. Помимо объема дисковой подсистемы и оперативной памяти миниатюрные компьютеры ASUS отличаются моделями установленных адаптеров беспроводных сетей: в UN42 используется плата Qualcomm Atheros QCWB335, в основе которой лежит чипсет AR9565, поддерживающий работу стандартов Wi-Fi (IEEE 802.11b/g/n) и Bluetooth V4.0, тогда как старшая модель комплектуется беспроводным адаптером AzureWave AW-CB161H на базе контроллера Realtek RTL8821AE, обеспечивающий работу в сетях Bluetooth V4.0 и Wi-Fi, в том числе скоростном режиме IEEE 802.11aс.

ASUS VivoMini UN42 и VivoMini UN62

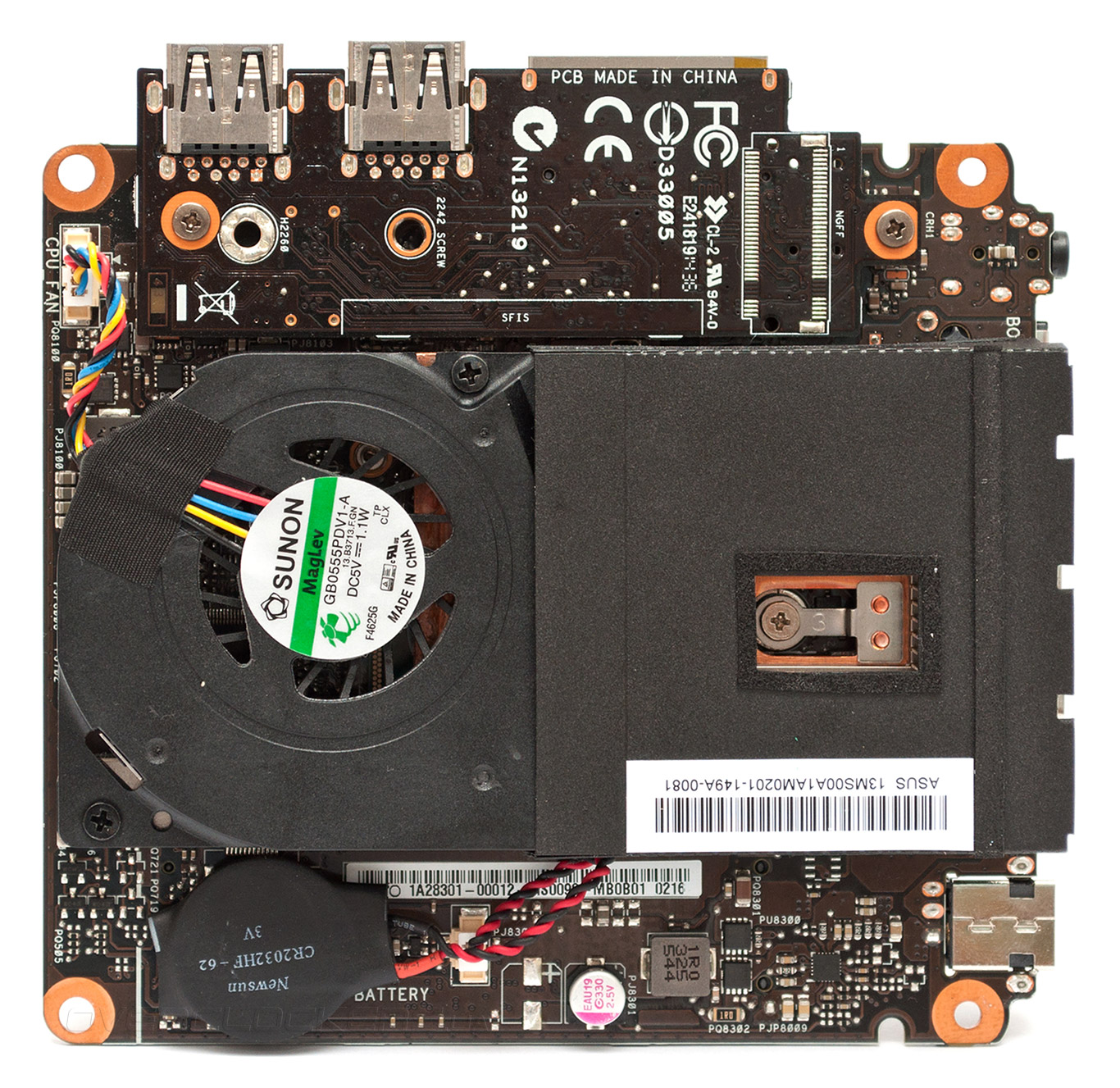

Большую часть обратной поверхности материнской платы занимает система охлаждения, оснащенная радиальным вентилятором Sunon Maglev GB0555PDV1 диаметром 55 мм, который поддерживает управление скоростью вращения с помощью ШИМ и способен разгоняться до 3500 об/мин и более. На удивление, даже при максимальных оборотах его почти не слышно, по данным производителя уровень шума под нагрузкой не превышает 26,3 дБ.

ASUS VivoMini UN42 и VivoMini UN62

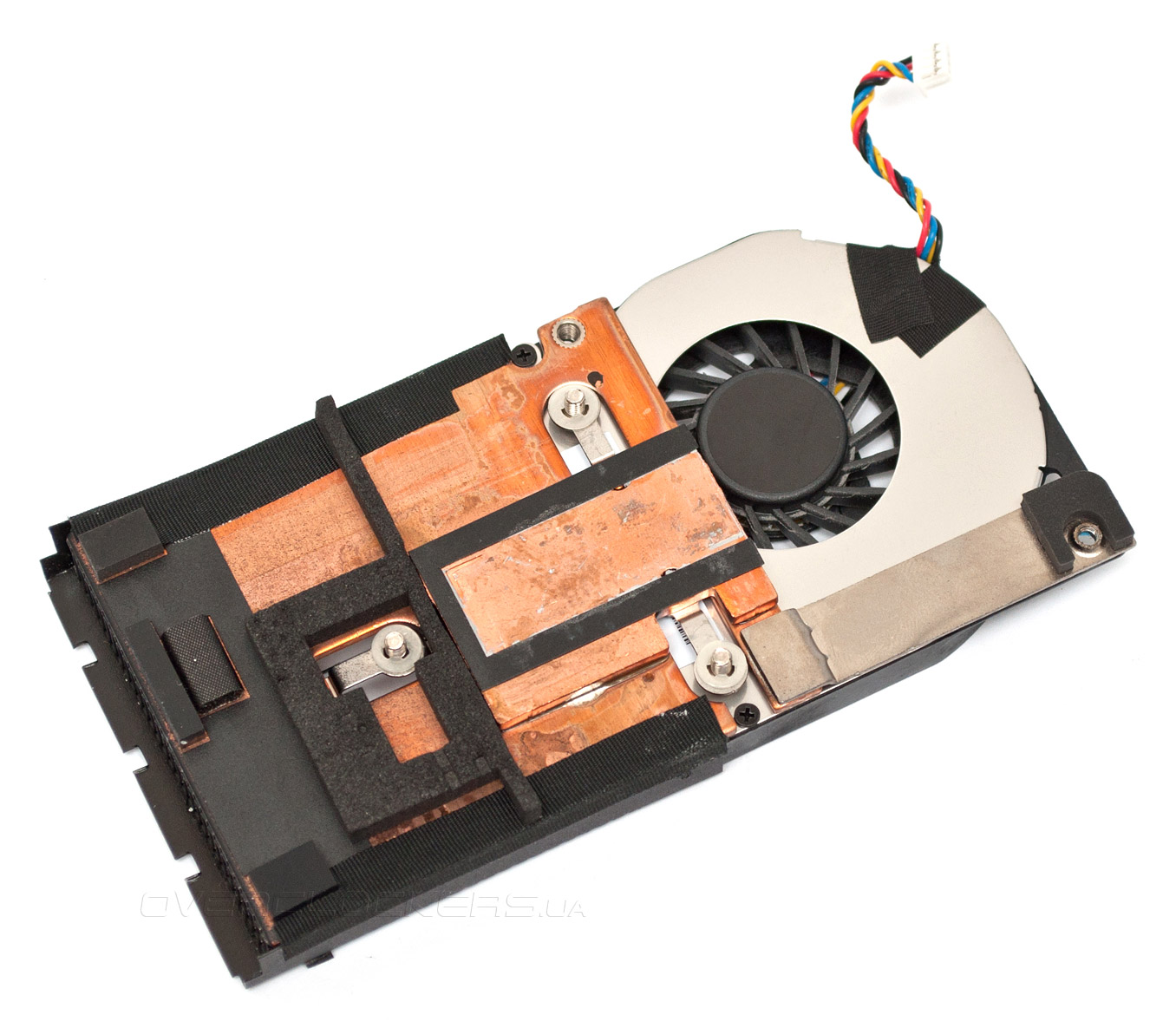

В состав кулера также входит радиатор, состоящий из медного основания, к которому припаяно большое количество тонких металлических пластин. Несмотря на незатейливость конструкции ее эффективности вполне достаточно, чтобы отвести тепло от CPU в любом режиме работы.

ASUS VivoMini UN42 и VivoMini UN62

После демонтажа системы охлаждения можно разглядеть «сердце» устройств VivoMini — энергоэффективный центральный процессор на ядре Haswell-ULT в конструктивном исполнение FCBGA1168, изготовленный по 22-нм технологическому процессу. Вместе с процессором на полимерной подложке находится микросхема системной логики, относящаяся к семейству чипсетов Intel 8-й серии.

ASUS VivoMini UN42 и VivoMini UN62

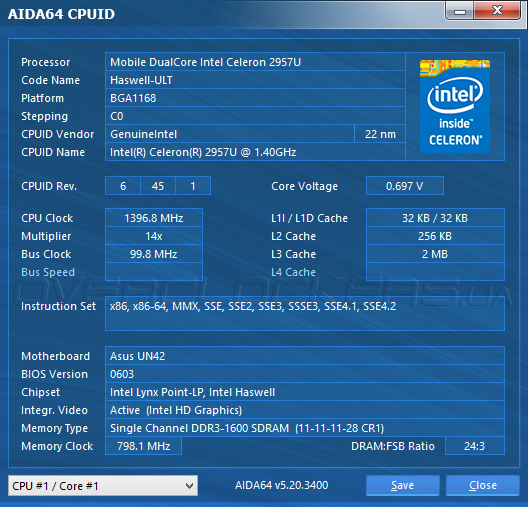

Младший ASUS VivoMini UN42 оснащен двухъядерным процессором Intel Celeron 2957U, который функционирует на частоте 1400 МГц, располагает 2 МБ кэш-памяти третьего уровня и вписывается в тепловой пакет 15 Вт. В отличие от старших моделей Celeron 2957U лишен поддержки инструкций AVX2.0 и FMA, а также аппаратного ускорения шифрования AES.

ASUS VivoMini UN42 и VivoMini UN62

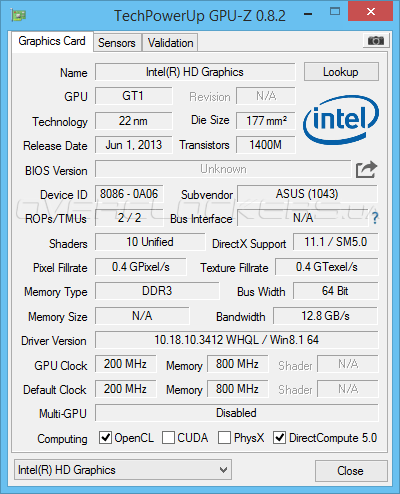

В процессор встроен графический ускоритель Intel HD Graphics, состоящий из двух блоков растеризации, пары текстурных юнитов и десяти унифицированных шейдерных процессоров. В зависимости от нагрузки интегрированная видеокарта функционирует на частоте от 200 МГц до 1000 МГц, имеется модуль аппаратного ускорения кодирования видео Intel Quick Sync Video. Следует заметить, что разрешение выводимого Intel HD Graphics изображения ограничено форматом Full HD, так что насладиться видео в разрешении 4К при использовании VivoMini UN42 не удастся.

ASUS VivoMini UN42 и VivoMini UN62

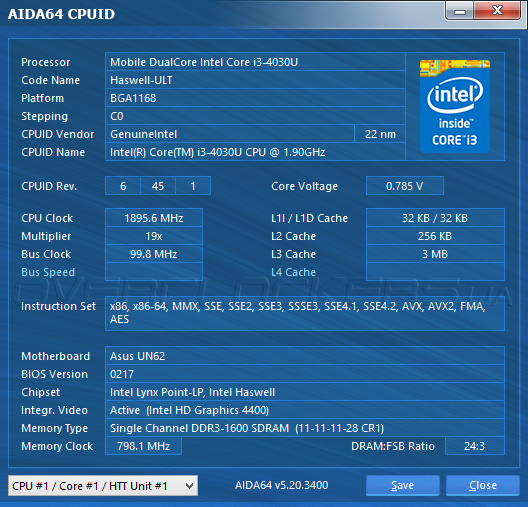

Старшая модель укомплектована процессором Intel Core i3-4030U, работающем на частоте 1900 МГц при том же уровне TDP 15 Вт что и Celeron 2957U. В его составе трудятся 2 ядра, но благодаря поддержке Hyper Threading процессор может одновременно выполнять 4 потока вычислений. Размер кэша L3 увеличен до 3 МБ, кроме того, данный процессор обладает поддержкой полного набора инструкций: AVX2.0, FMA и AES, что должно положительным образом сказаться на уровне быстродействия Core i3-4030U.

ASUS VivoMini UN42 и VivoMini UN62

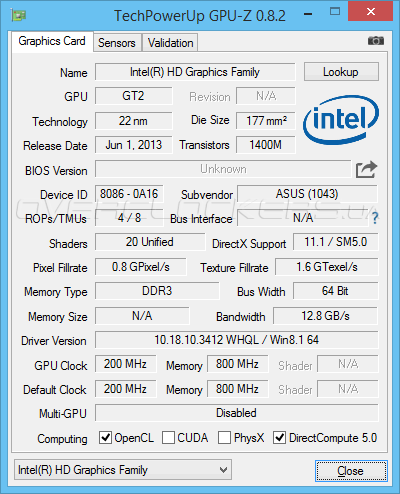

Процессор оснащен графическим ядром Intel HD Graphics 4400, в составе которого работают 20 унифицированных шейдерных процессоров, четыре блока растеризации и восемь текстурных юнитов. Тактовая частота встроенной видеокарты варьирует в пределах 200–1000 МГц, поддерживается ускорение кодирования видео Intel Quick Sync Video, функция InTru 3D, позволяющая воспроизводить трехмерные стереоскопические видеоматериалы в формате Blu-ray с разрешением 1080p, используя интерфейс HDMI и высококачественный звук, а также Intel Wireless Display и вывод изображения в разрешении 4K.

ASUS VivoMini UN42 и VivoMini UN62

Очевидно, что главные отличия между VivoMini UN42 и VivoMini UN62 кроются в моделях используемых центральных процессоров, который в старшем продукте гораздо производительнее, в том числе в части встроенной графики. В то же время, емкость подсистемы ОЗУ и твердотельного накопителя можно легко довести до уровня, отвечающего задачам, которые ставятся перед ультракомпактными компьютерами. Об уровне продуктивности новинок мы с вами поговорим несколько позже, а пока предлагаю рассмотреть интерфейсы меню настройки и комплектное программное обеспечение >>>
