Обзор док-станции Thermaltake Max 5 Duo

Подавляющее большинство старых и значительная часть новых компьютерных корпусов оснащено отсеками 5,25″ устройств. Однако, в сегменте настольных компьютерных систем, эти слоты редко использовались для чего-либо, кроме установки приводов на сменных лазерных компакт-дисках. Ныне, с переходом большинства пользователей и издателей на систему цифровой дистрибуции и развитием широкополосного доступа в Интернет, актуальность 5,25″ слотов и вовсе сошла на нет. Тем не менее, есть еще немало интересных приспособлений, которые можно туда поставить помимо раритетных считывателей оптических дисков. Об одном из них, а именно — о кармане для горячей замены 2,5″ и 3,5″ накопителей, мы бы хотели рассказать в данном обзоре. Итак, что представляет собой герой нашего обзора — Thermaltake Max 5 Duo?

Thermaltake Max 5 Duo

Технические характеристики

Производитель Thermaltake
Сайт производителя thermaltake.com
Модель Max 5 Duo
Материал Пластмасса (фронтальная панель) / сталь (корпус)
Цвет Черный
Формат лицевой панели 1 х 5,25″
Внешние разъемы 2 x USB 3.0
1 х 2,5″ карман
1 х 3,5″ карман
Внутренние разъемы 1 х USB 3.0 (20-пин разъем)
2 х SATA
1 x питание SATA
Скорость передачи данных SATA III — до 6 Гбит/с
USB 3.0 — до 5 Гбит/с
Поддерживаемые интерфейсы SATA I / II / III
USB 1.1 / 2.0 / 3.0
Программное обеспечение Нет
Размеры, (Д х Ш х В) мм 193 x 150 x 43
Вес, г 475
Дополнительно Ключ для 2,5″ кармана, два SATA кабеля, переходник питания Molex-SATA, четыре винта для монтажа, выключатель питания, два точечных индикатора активности накопителей
Средняя стоимость, $ 50

Поставка и комплектация

Поставляется данная док-станция в небольшой аккуратной коробочке. На ее лицевой стороне есть фотографическое изображение продукта, а на обратной — короткое описание его основных достоинств и таблица с техническими характеристиками.

Thermaltake Max 5 DuoThermaltake Max 5 Duo

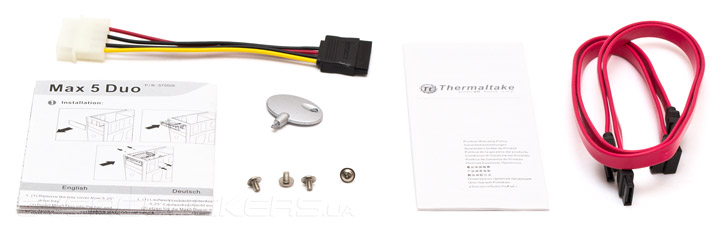

В комплекте поставки, помимо самого устройства есть инструкция и листочек с информацией о гарантии, два SATA-кабеля, переходник питания «Molex-SATA», треугольный ключ и четыре винтика.

Thermaltake Max 5 Duo

Внешний вид и дизайн

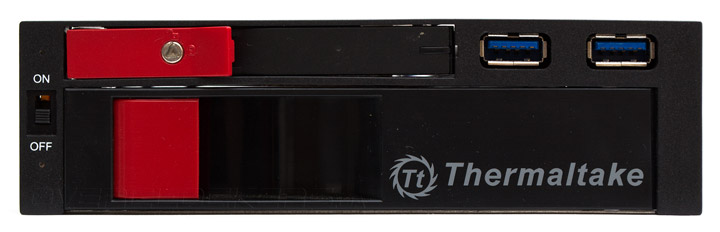

В подавляющем большинстве случаев, единственной частью Max 5 Duo, которую будет постоянно наблюдать пользователь, является фронтальная панель. И ее компоновка весьма плотная. С левой стороны расположен двухпозиционный выключатель питания накопителей, сверху и снизу которого есть по два точечных светодиода, отображающие активность накопителей. Они светятся синим цветом, если диск находится в своем кармане и подключен к питанию и моргают фиолетово-красным цветом при обращении системы к дискам. К слову, светодиоды очень яркие, если смотреть на них прямо. Большую часть панели занимают откидные дверцы 2,5″ и 3,5″ отсека, в левой стороне которых есть красные ручки, выполняющие по совместительству функцию защелок. В правом верхнем углу находится два порта USB 3.0 — приятное дополнение для тех, у кого еще нет подобных разъемов на корпусе. Логотип компании нанесен на правую часть дверца 3,5″ отсека.

Thermaltake Max 5 Duo

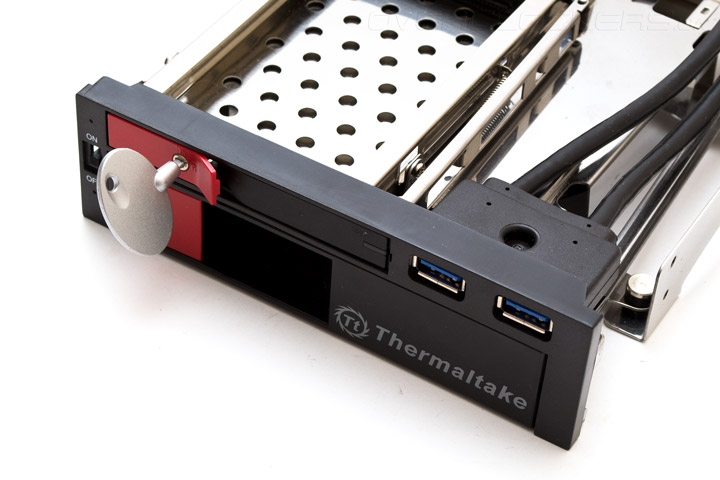

Дверца 2,5″ кармана оснащена замком, который можно открыть ключом с треугольным жалом. Эта мера в большей мере нужна для предотвращения случайного извлечения диска в процессе работы, нежели для противодействия краже. И возникает закономерный вопрос — почему же 3,5″ отсек лишен подобного предохранителя?

Thermaltake Max 5 Duo

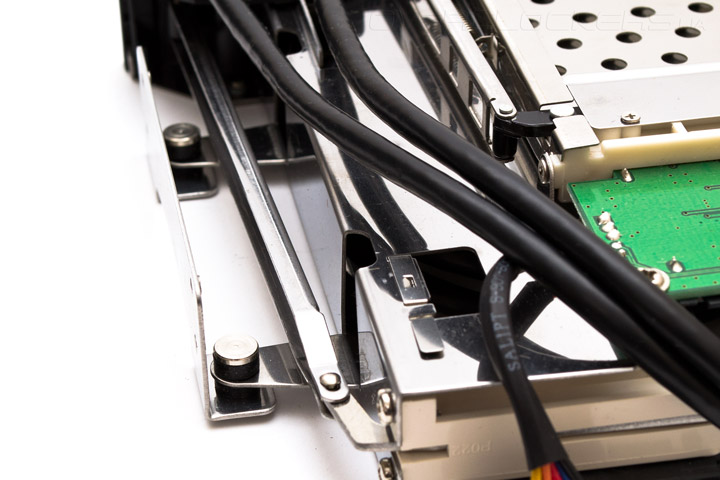

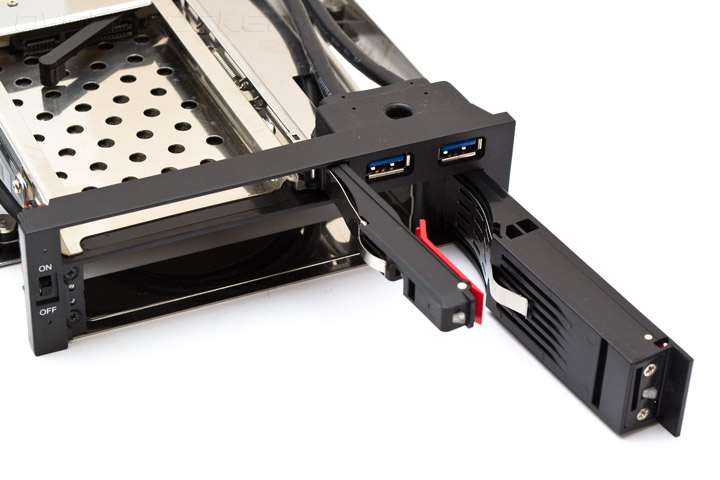

Обе дверцы откидываются в правую сторону. С помощью специальных тяг они соединены с рычагами, которые выдвигают накопители из их карманов при открытии заглушек. А при закрытии, благодаря внутренней форме этих панелей, накопители сами становятся на положенное место. Весь процесс снятия и установки диска вряд ли займет больше 10 секунд даже у неподготовленного пользователя в первый раз. Главное знать, какой стороной их правильно вставлять в данный карман. Подсказка — так, чтобы контактные разъемы были ориентированы внутрь отсека и находились снизу.

Thermaltake Max 5 Duo

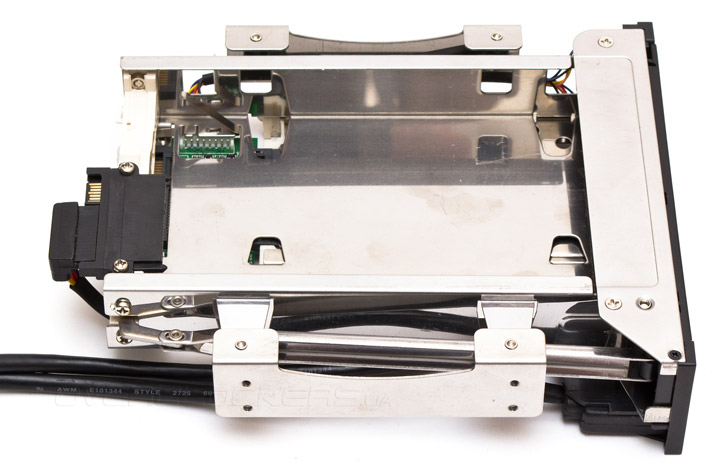

С левой и с правой стороны устройства расположены металлические крепежные планки, имеющие по четыре винтовых отверстия.

Thermaltake Max 5 DuoThermaltake Max 5 Duo

Что особенно приятно: планки присоединены к док-станции не жестко, а через двухсторонний резиновый демпфер, способный погасить передачу вибрации от жесткого диска на корпус ПК. В наши дни редко встретишь такую заботу об акустическом комфорте пользователя.

Thermaltake Max 5 Duo

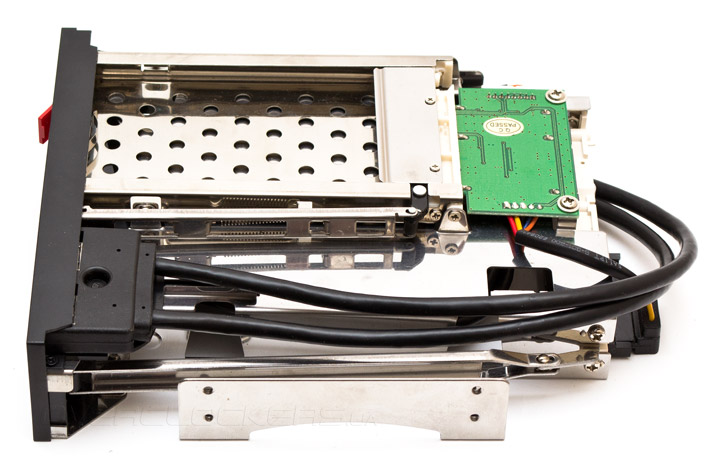

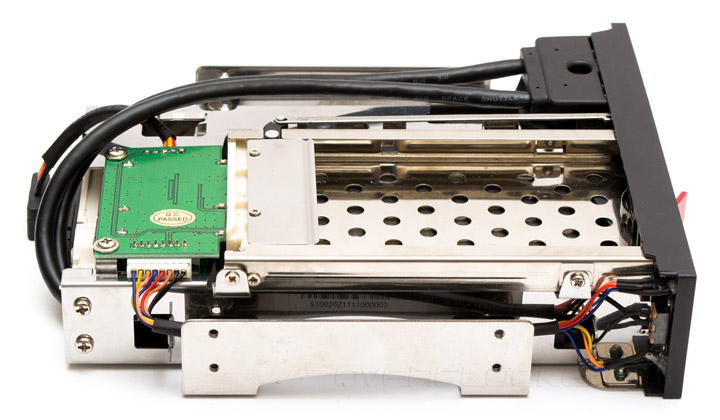

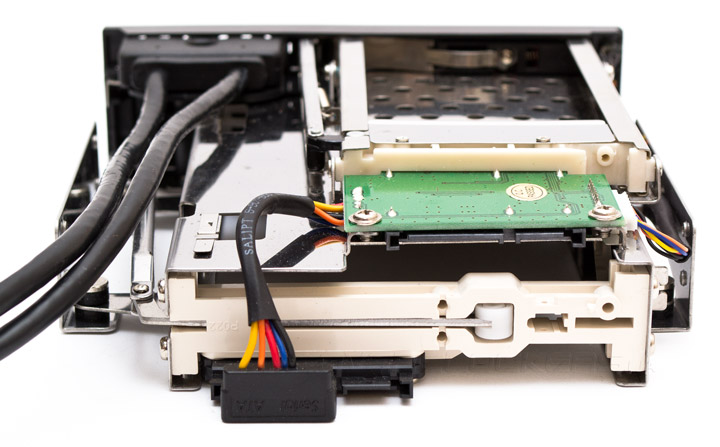

Оба кармана имеют стандартные сигнальные и силовые порты для подключения. Зеленая печатная плата сзади 2,5″ отсека — это контроллер, который отвечает сигнализацию о состоянии диска, его отключение соответствующей кнопкой, и позволяет использовать один общий коннектор питания. В обработку данных он, судя по всему, не вмешивается. Два порта SATA подключаются напрямую к разъемам материнской платы.

Thermaltake Max 5 Duo

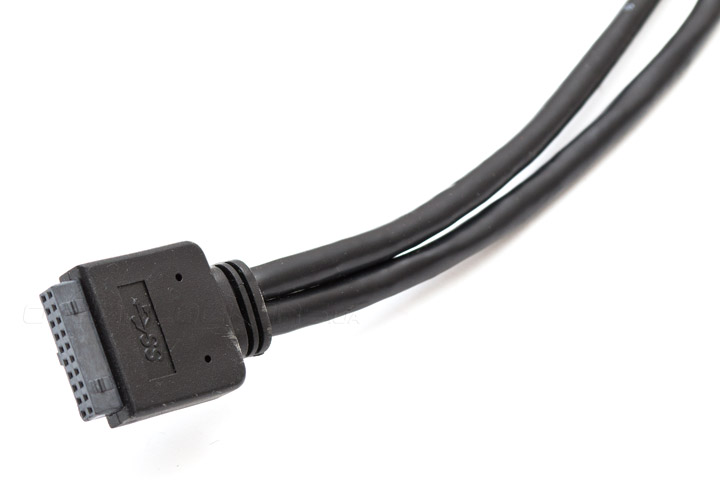

Подключение USB 3.0 тоже реализовано напрямую — через стандартный 20-контактный разъем.

Thermaltake Max 5 Duo

В нижней части карман полностью открыт, следовательно, температурный режим жесткого диска в нем будет приемлемым, если где-то неподалеку есть вентилятор.

Thermaltake Max 5 Duo

Тестирование

Для тестирования док-станции Thermaltake Max 5 Duo использовалась следующая конфигурация:

  • процессор: Intel Core i7-2600K (3,4@4,4 ГГц, 1,330 В);
  • кулер: Zalman CNPS10X Performa;
  • материнская плата: Gigabyte GA-Z77MX-D3H TH (Intel Z77);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: Kingston KHX24C11X3K4/16X (2x4 ГБ, DDR3-2133, 10-12-12-27-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • термоинтерфейс: Noctua NT-H1.

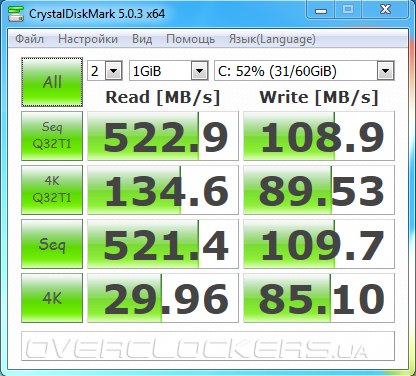

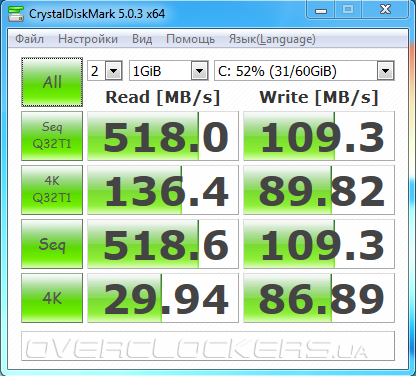

SATA-порты Max 5 Duo были подключены к разъемам SATA 6Gb/s тестовой материнской платы. После первого цикла проверки скорости накопителей в кармане, диски были подключены напрямую, с помощью тех же самых кабелей. Как видим, что в кармане (первая картинка), что при прямом включении (вторая картинка) скорость нашего SSD диска практически не отличалась. Где-то чуть быстрее, где-то медленнее, но разница находилась в рамках математической погрешности.

Thermaltake Max 5 DuoThermaltake Max 5 Duo

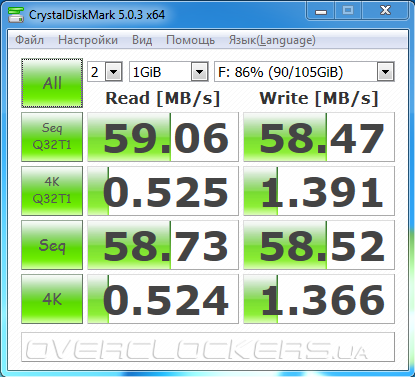

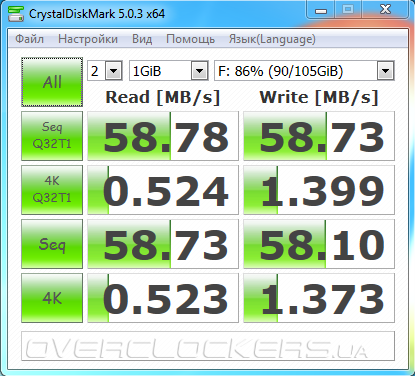

Та же самая картина наблюдалась и при тестировании жесткого диска. Практически никаких отличий. Пользователь может не беспокоиться — при установке накопителей в Thermaltake Max 5 Duo они будут работать точно так же, как и при непосредственном включении в порты материнской платы.

Thermaltake Max 5 DuoThermaltake Max 5 Duo

Скорость работы портов USB 3.0 мы не проверяли, поскольку никакого контроллера между ними и материнской платой нет, следовательно, не может быть и никакой разницы в скорости передачи данных.

Итоги

Док-станция для жестких дисков Thermaltake Max 5 Duo — это продуманное и удобное устройство, обеспечивающее возможность быстрой замены 3,5″ и 2,5″ накопителей без ухудшения их скоростных показателей записи и чтения. Кроме того, покупатель данного кармана получит в нагрузку еще и два современных интерфейса USB 3.0, что будет особо приятно при апгрейде старого компьютерного корпуса. Сфера применения этого приспособления достаточно широкая и разнообразная. Оно может быть крайне полезным для любого, кто работает с большими объемами данных, которые требуется оперативно копировать и переносить между разными ПК.
