Как часто у обычных пользователей возникает необходимость тестировать блок питания? Наверное, раз или два в жизни. Обычно это происходит при покупке нового БП для своей системы или же, если компьютер начинает работать нестабильно по непонятным причинам, с симптомами, указывающими на неисправность источника питания. В первом случае, если ПК заработал, то все в порядке, а если нет — все комплектующие проверяются методом исключения и следует возврат в магазин, если именно БП является причиной. Во втором случае, проще всего обратиться в сервисный центр, где проверят блок и скажут, можно ли его починить или же проще взять другой.
Тогда возникает закономерный вопрос, а кому же может понадобиться устройство, которые мы решили рассмотреть в данном обзоре? Скорее всего, тем, кто часто сталкивается с разными блоками питания в больших количествах. А именно — энтузиастам, системным администраторам, продавцам магазинов и сотрудникам сервиса. Как именно он может им пригодиться? Чтобы ответить на этот вопрос, давайте рассмотрим функциональные возможности Dr.Power II.
Технические характеристики
| Производитель | Thermaltake |
|---|---|
| Сайт производителя | thermaltake.com |
| Модель | Dr.Power II |
| Материал поверхности корпуса | Пластмасса |
| Цвет | Черный |
| Дисплей | Жидкокристаллический, монохромный |
| Размер экрана, (Д х Ш) мм | 50 х 36 |
| Подсветка | Да (Синяя, красная) |
| Внешние разъемы | 24-pin (MB), 8-pin (CPU), 8-pin (PCI-E power), Molex, SATA (power) |
| Совместимость с БП | стандарт АТХ v12.3 |
| Измеряемые значения напряжений, В | Линия +5 В — 4.6 / 5.5 В Линия +3.3 В — 3 / 3.6 В Линия +12 В — 11 / 13 В Линия -12 В — –10.5 / –13.4 В Линия +5 Vsb — 4.6 / 5.5 В |
| Измеряемое значение сигнала P.G., мс | 100–500 |
| Программное обеспечение | Нет |
| Размеры, (Д х Ш х В) мм | 130 x 75 x 25 |
| Вес, г | 133 |
| Средняя стоимость, $ | 40 |
Поставка и комплектация
Прибор поставляется в достаточно простой «облегающей» картонной упаковке. На ее фронтальной части рассказывается про основные функции и достоинства устройства, а сзади приведены изображения контактных разъемов и размещена таблица с номинальными и предельными значениями напряжений питания ПК. Помимо картонки, Dr.Power II защищен от пагубных внешних воздействий прозрачным пластиковым блистером и парой клейких пленок.
В комплекте, кроме самого устройства, есть только небольшой листочек с инструкцией по эксплуатации.
Внешний вид и дизайн
Внешность у Thermaltake Dr.Power II ничем особо не примечательна. Это маленькая черная коробочка с монохромным дисплеем посередине и одной единственной кнопкой сбоку. На фронтальной части над экраном есть логотип компании с лозунгом «делаем твою жизнь круче». Под экраном прямо написано назначение устройства — универсальный тестер блоков питания ATX. А в самом низу указано название модели. Все предельно просто и понятно. Корпус тестера сделан преимущественно из матового нескользящего пластика, если не считать глянцевой вставки сверху, по ободу дисплея и снизу. И кнопки сбоку.
Основная и единственная кнопка управления данным устройством расположена слева — в месте, где ее будет удобно нажимать указательным пальцем правой руки.
Сзади есть этикетка с серийным номером и напоминанием о том, что устройство работает лишь в случае, когда подключен 24-контактный разъем. На верхней и нижней грани есть подписи разъемов.

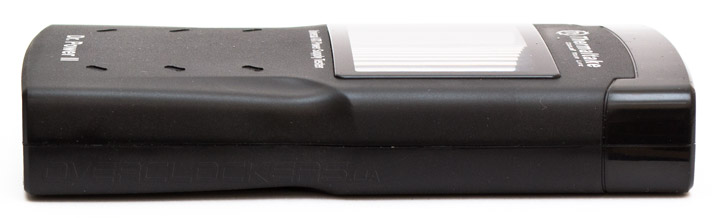

Правая грань устройства пустая.

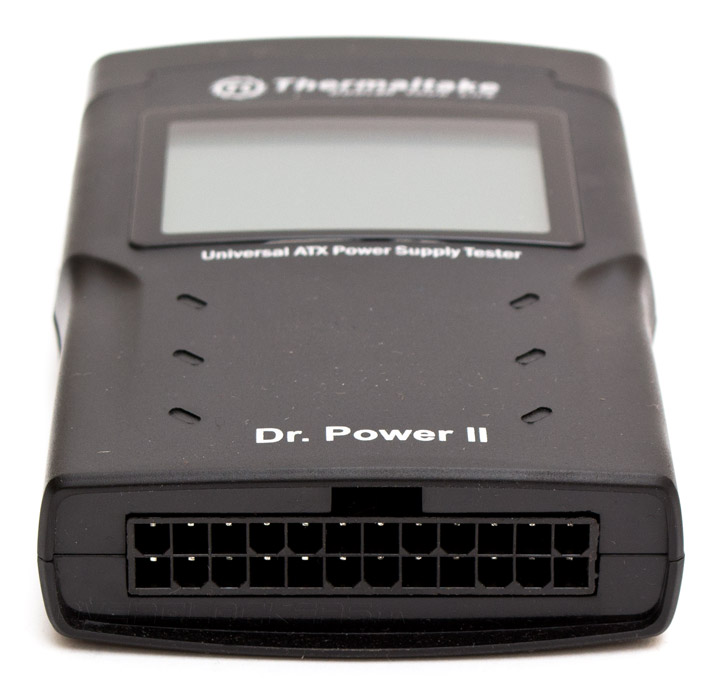

Снизу находится 24-конктактный разъем, куда следует подключать соответствующий кабель от тестируемого блока питания.

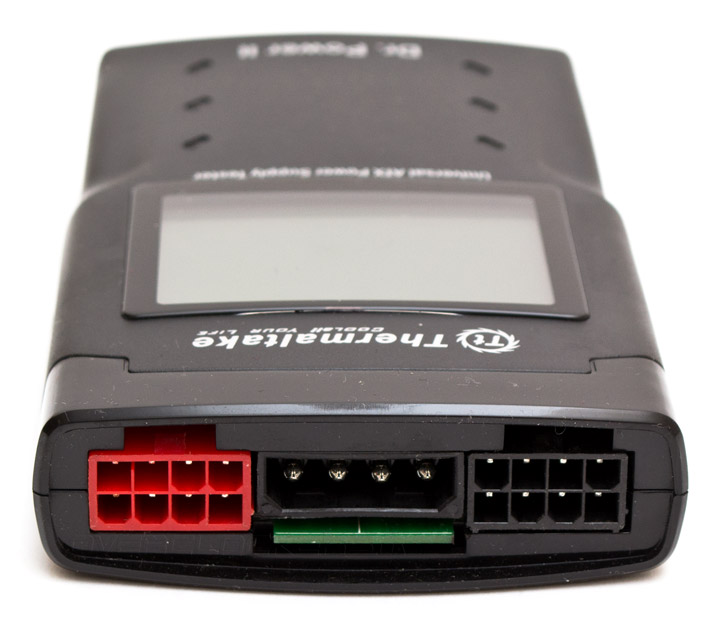

На верхней грани есть красный 8-контактный разъем питания PCI-E, разъем Molex, SATA-power и 8-контактный разъем для провода питания процессора. Подключение данных коннекторов является опциональным (в зависимости от того, какое именно напряжение требуется проверить) — прибор будет работать и без них.
Тестирование

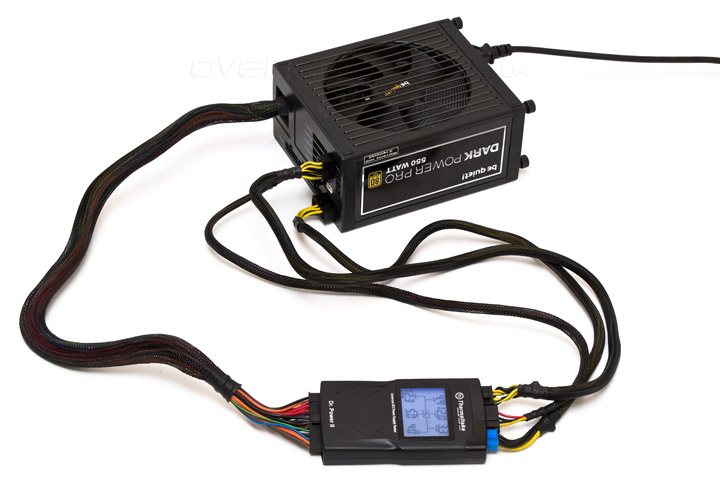

Проверку функциональности Thermaltake Dr.Power II мы провели с помощью стендового блока питания — be quiet! Dark Power Pro 10 (550 Вт), имеющего сертификат 80 Plus Gold. Следуя указаниям инструкции, сначала были подключены все необходимые разъемы, и лишь потом нажата клавиша включения питания на БП.

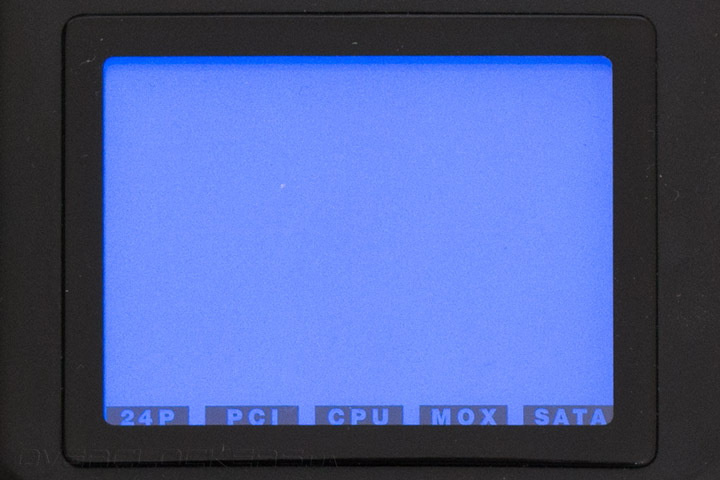

Экран засветился, синим цветом, отобразив внизу перечень иконок, обозначающих присоединенные разъемы. Если какой-то из них не подключен, соответствующая иконка не загорается.
Для начала тестирования следует нажать единственную кнопку на приборе. Причем сделать это можно двумя способами. Вариант А — просто нажать. Тогда для перехода к каждому следующему этапу теста, кнопку нужно будет нажимать снова и снова. Вариант Б — зажать клавишу на пять секунд. В этом случае прибор будет проводить тестирование в автоматическом режиме, переходя к следующему этапу в течение пяти секунд. Если в какой-то части теста измерения выйдут за рамки нормы, прибор остановится на этом этапе, сменит цвет экрана на красный и включит звуковое оповещение. Порядок тестирования разъемов — 24-pin, PCI-E, CPU, Molex, SATA. Если какой-то из разъемов не подключен, данный этап пропускается. На текущей картинке мы видим состояние основных линий 24-контактного кабеля: +5 В, +12 В, +3,3 В, –12 В, дежурной линии +5В и P.G. Все находится в пределах нормы. Для тех читателей, кто не в курсе, что такое сигнал P.G. (Power Good), отметим, что это способ самодиагностики блока питания, а точнее — время перехода всех линий питания в рабочее состояние, измеряемое в миллисекундах. Если все в порядке, значение должно находиться в пределах от 100 до 500 мс. Если значение за пределами нормы, процессор обычно подает команду на отключение блока питания.

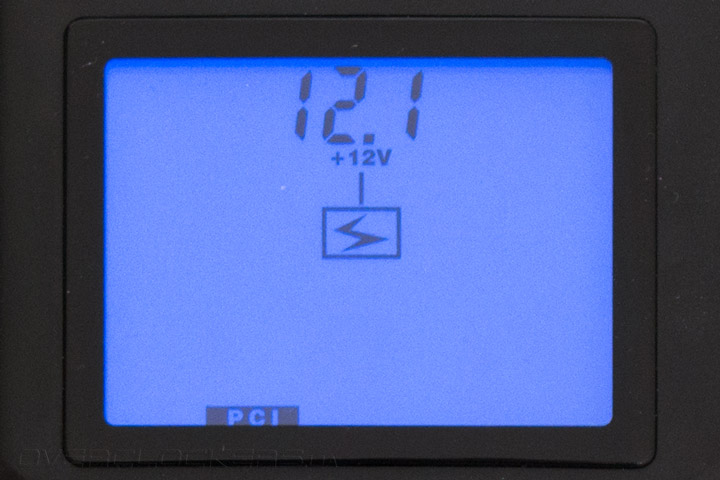

Второй этап — проверку напряжения питания для видеоадаптера. Как видим, все тоже в норме. По крайней мере — без нагрузки.

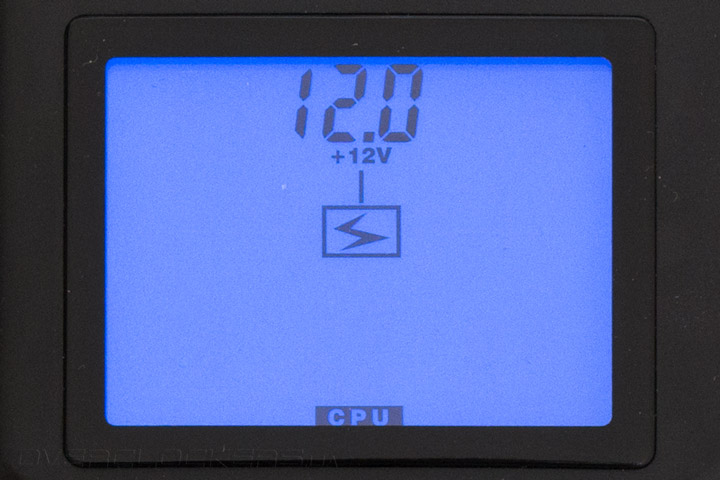

Третий этап — проверка напряжения на линии +12 В питания процессора. Здесь тоже все точно «как в аптеке».

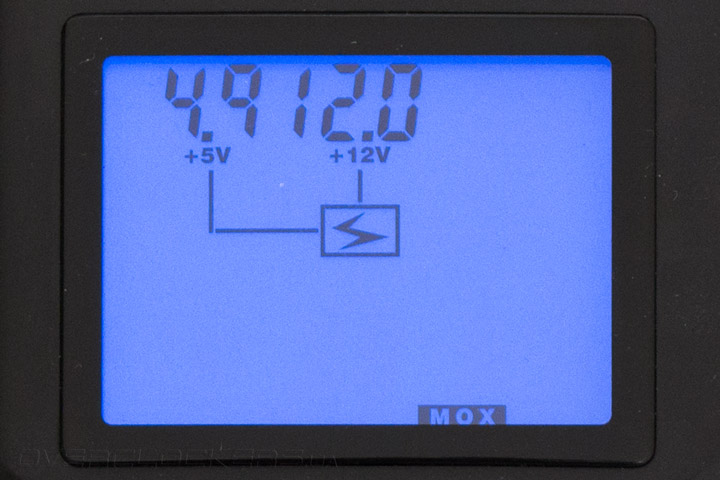

Разъем Molex выдает два напряжения — +5В и +12В. Небольшая просадка по первому значению, но ничего выходящего за пределы стандарта.

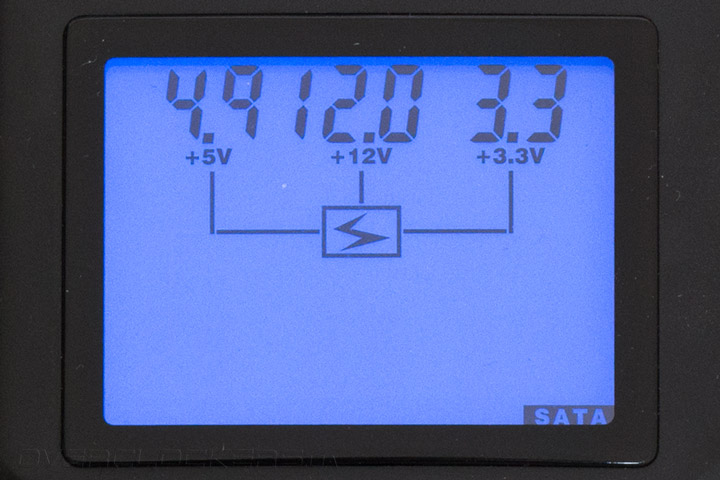

И наконец — разъем питания, который обычно используется для современных накопителей. Здесь есть три тестируемых напряжения +5 В, +12 В и +3,3 В. Тоже видно незначительное отклонение вниз по первому значению. При нажатии кнопки после этого этапа, тестер вернулся к начальному экрану, где отображался перечень подключенных разъемов. С точки зрения прибора Thermaltake Dr.Power II с нашим блоком питания все в порядке и он может быть допущен к дальнейшим испытаниям нового компьютерного железа.

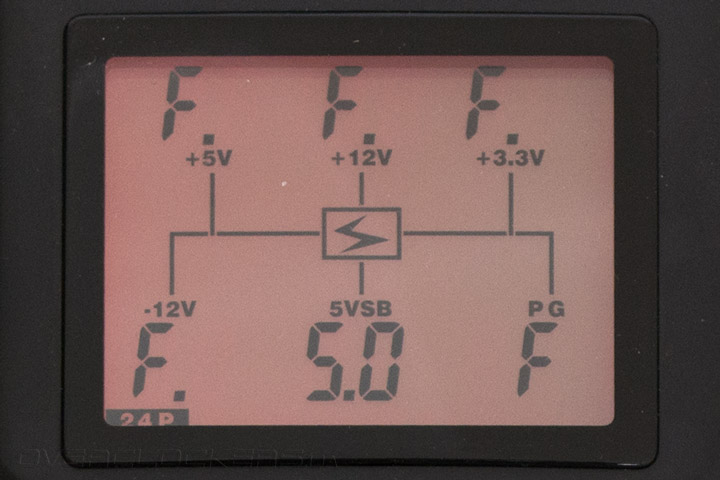

Чтобы воочию увидеть, как выглядит экран предупреждения об ошибке в данном устройстве, мы попытались запустить его на остаточном напряжении блока питания, не подключенного к сети. И вот что получили: буквы F (значение находится вне предела измеряемых значений) по всем параметрам, кроме дежурной линии питания.
Итоги
По-сути, все, что может делать тестер блока питания Thermaltake Dr.Power II — это производить первичную проверку БП на предмет его готовности к старту. Данный прибор не способен контролировать значения напряжений во время работы, под нагрузкой, рассчитывать уровни пульсаций или потребляемую мощность по линиям. Потому специалисты по ремонту электроники, скорее всего, назвали бы его игрушкой, посоветовав взамен обычный мультиметр. Тем не менее, мультиметром еще нужно уметь пользоваться, а от обладателя Dr.Power II требуется лишь умение правильно подключить разъемы и нажать на кнопку. Следовательно, этот тестер рассчитан на тех, кому требует проверить БП быстро, но у них нет для этого базовых навыков и/или собранной системы под рукой.
