Обзор блока питания be quiet! Z1-650W серии Power Zone и мощностью 650 Вт

С повальным увлечением на все геймерское производители компьютерных комплектующих расширили ассортимент выпускаемой продукции и теперь предлагают решения не только для энтузиастов, но и для ценителей компьютерных игр — все-таки последних намного больше, чем любителей поковыряться в «железе». Причем, продукция для этих двух категорий пользователей ничем особым не отличается, разве что, иногда, для геймеров она более яркая по внешнему виду, тогда как по возможностям они практически идентичны. И если с периферией все более-менее понятно, так как мышь или клавиатура с дополнительными кнопками или эргономичной формой действительно упрощает игровой процесс, то какими особенными свойствами обладает, например, геймерская память, сказать сложно. К счастью, в большинстве случаев, продвинутые продукты предлагаются одновременно различной аудитории, и вряд ли энтузиасты буду огорчены геймерским решением.

Сегодня мы познакомимся с блоком питания be quiet! серии Power Zone, предназначенной для «взыскательных геймеров» и энтузиастов. Как видим, не обошлось без любителей компьютерных игр, хотя чем им поможет источник питания, кроме стабильности своих параметров, опять же непонятно, ведь свойства таких устройств для любых задач должны соответствовать заявленным характеристикам. Но вот как решение для требовательных пользователей наш подопечный весьма неплох. В эту серию входят блоки мощностью от 650 до 1000 ватт, которые соответствуют сертификату 80 Plus Bronze, поддерживают энергосберегающие режимы C6 и C7 процессоров Intel и обладают низким уровнем шума. Кроме того, устройства этой линейки имеют полностью модульной конструкцией, а также позволяют подключить до трех корпусных вентиляторов, при этом пропеллер самого блока вращается еще несколько минут после выключения системы. И, конечно же, модели Power Zone обладают отличным внешним видом и вполне конкурентно способной ценой.

be quiet! Power Zone 650W (Z1-650W)

be quiet! Power Zone 650W (Z1-650W)

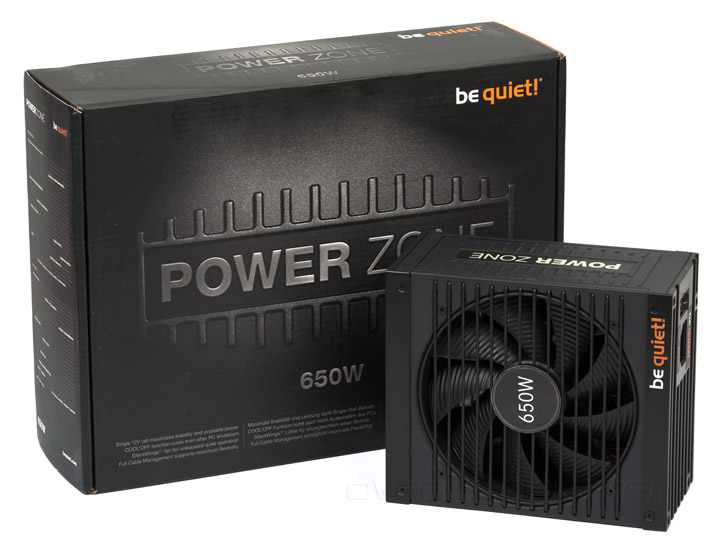

К нам на тестирование попал самый младший представитель серии. Поставляется блок в черной коробке средних размеров, на лицевой стороне которой стильно указано название серии, а на обратной краткие характеристики продукта.

be quiet! Power Zone 650W (Z1-650W)be quiet! Power Zone 650W (Z1-650W)

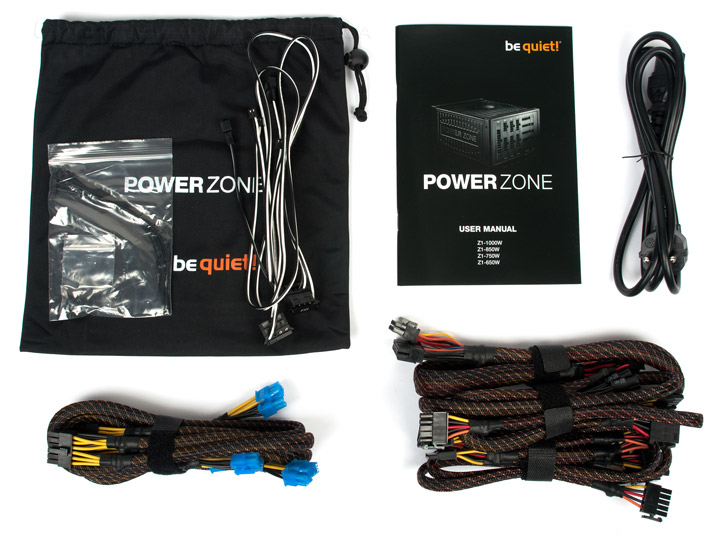

Вместе с блоком питания пользователь помимо сетевого шнура и инструкции получит весь необходимый комплект отстегивающихся кабелей и чехол для их хранения, а также набор монтажных винтиков и нейлоновых стяжек.

be quiet! Power Zone 650W (Z1-650W)

Количества шлейфов будет достаточно, чтобы собрать даже мощную игровую систему, а длины кабелей хватит расположить блок питания внизу системного блока:

  • один с 24-контактным разъемом для питания материнской платы (60 см);
  • один с 8-контактным (4+4) разъемом для питания процессора (70 см);
  • два с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (55 см);
  • один с четырьмя разъемами питания для SATA-устройств (55+15+15+15 см);
  • один с двумя разъемами питания для SATA-устройств и двумя IDE (55+15+15+15 см).
  • один с двумя разъемами питания для SATA-устройств, двумя IDE и одним FDD (55+15+15+15+15 см).
be quiet! Power Zone 650W (Z1-650W)

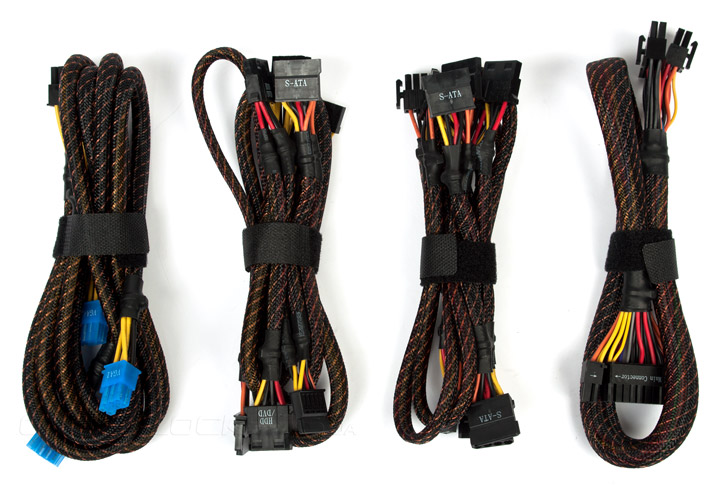

Для удобства укладки внутри корпуса ПК все они заключены в нейлоновую оплетку. Также в комплекте присутствуют три шлейфа для подключения вентиляторов как с четырехконтактным «молекс», так и с привычным трехкантактным разъемом.

be quiet! Power Zone 650W (Z1-650W)

Внешне блок выполнен на отлично. Черный матовый корпус со штамповками по бокам дополнен пластиковыми накладками на наружной и внутренней стенках, а учитывая этот момент обычные винты для крепления устройства в корпусе системного блока не подойдут, для этих целей придется воспользоваться комплектными.

be quiet! Power Zone 650W (Z1-650W)

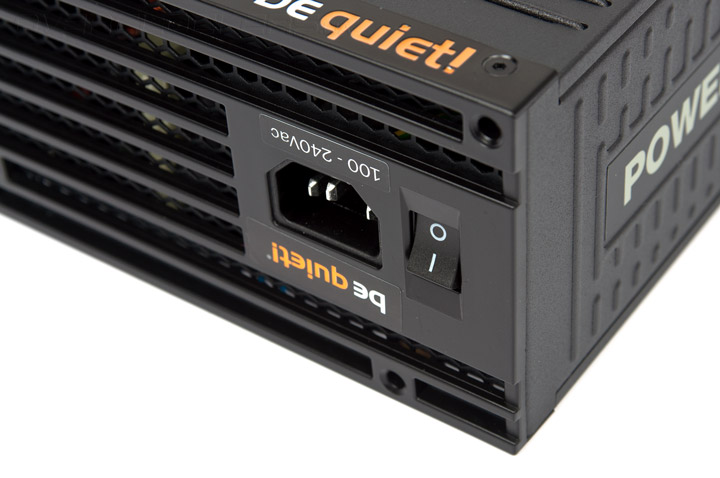

За счет накладки выключатель блока питания немного втоплен в корпус, что позволит избежать случайного нажатия, да и в целом, это добавляет некой дизайнерской изюминки рассматриваемой модели.

be quiet! Power Zone 650W (Z1-650W)

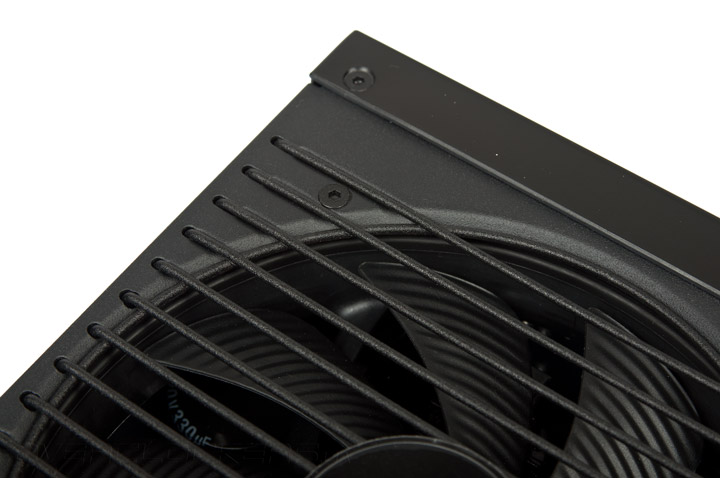

Впрочем, решетка, защищающая вентилятор от попадания посторонних предметов, также подчеркивает оригинальность исполнения устройства и выполнена в фирменном стиле в виде струн, но здесь они окрашены и выглядят брутально, как раз под стать самому блоку.

be quiet! Power Zone 650W (Z1-650W)

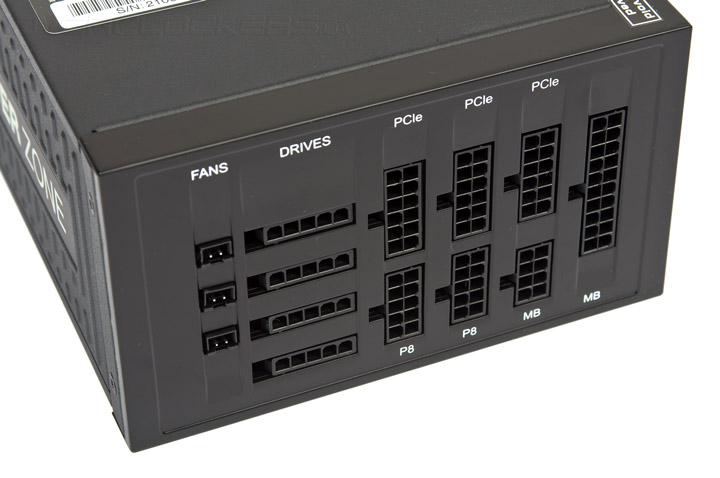

Для удобства подключения кабелей все разъемы на внутренней стенке подписаны, да и размеры каждого соответствуют своему типу, так что, перепутать будет сложно, а то и невозможно.

be quiet! Power Zone 650W (Z1-650W)

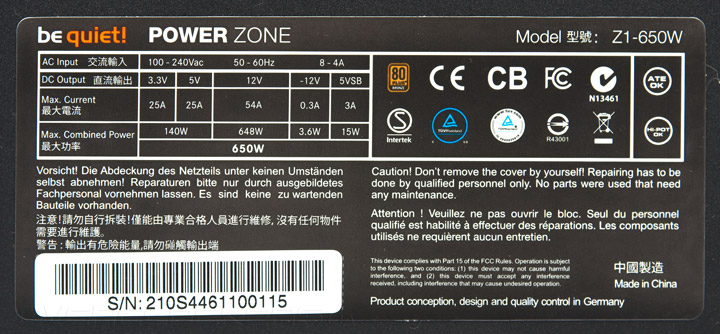

Помимо оригинального внешнего вида Z1-650W обладает неплохими характеристиками, соответствующим современным нормам. Например, одна линия +12V способна обеспечить питанием нагрузку до 54 А (или 648 Вт), а это уже почти номинал устройства.

be quiet! Power Zone 650W (Z1-650W)

Но комбинированная мощность низковольтных линий тоже на высоте — 140 Вт, чего достаточно для современного ПК. Для режима ожидания предусмотрено 2,5 А, а для линии –12V можно рассчитывать на 0,3 А.

Шина питания +3.3V +5V +12V –12V +5Vsb
Макс. ток нагрузки, А 25 25 37,5 0,3 3
Комбинированная мощность, Вт 140  648 3,6 15
Общая максимальная мощность, Вт 650

Ну и, как и полагается современному устройству, блок питания оснащен активным PFC для всего диапазона сетевого напряжения и всевозможные защиты: от перезагрузки по мощности и току, подачи повышенного и пониженного напряжения, короткого замыкания и перегрева.

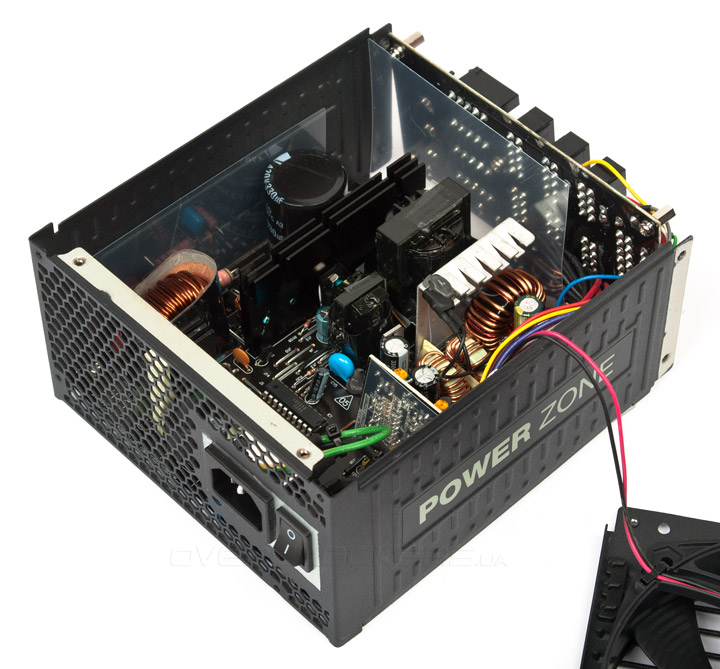

Внутри блока используется схемотехника FSP, которая встречалась нами ранее в be quiet! Straight Power 10 800W СM и использовалась изначально в решениях Aurum и их производных разработчика платформы.

be quiet! Power Zone 650W (Z1-650W)be quiet! Power Zone 650W (Z1-650W)

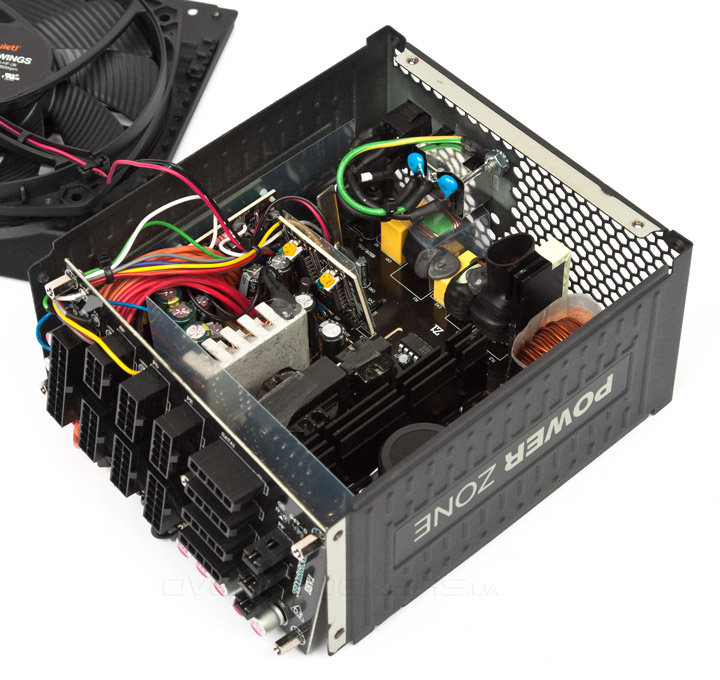

За счет используемой платформы производителю удалось используемое количество компонентов свести к минимуму, и Power Zone 650W теперь напоминает разработки 15-летней давности.

be quiet! Power Zone 650W (Z1-650W)

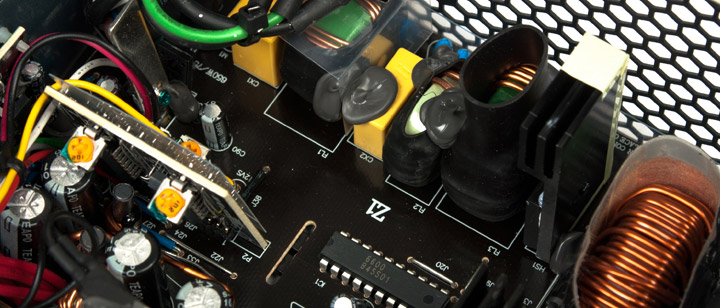

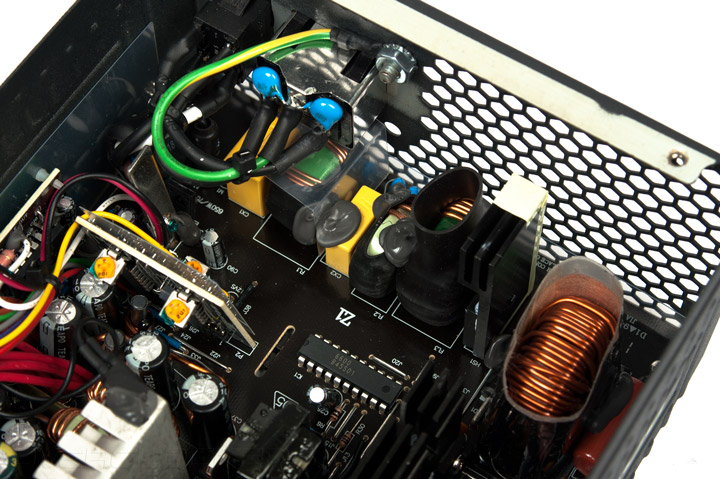

Но все собрано качественно, какой-либо экономии на входном фильтре также не замечено.

be quiet! Power Zone 650W (Z1-650W)

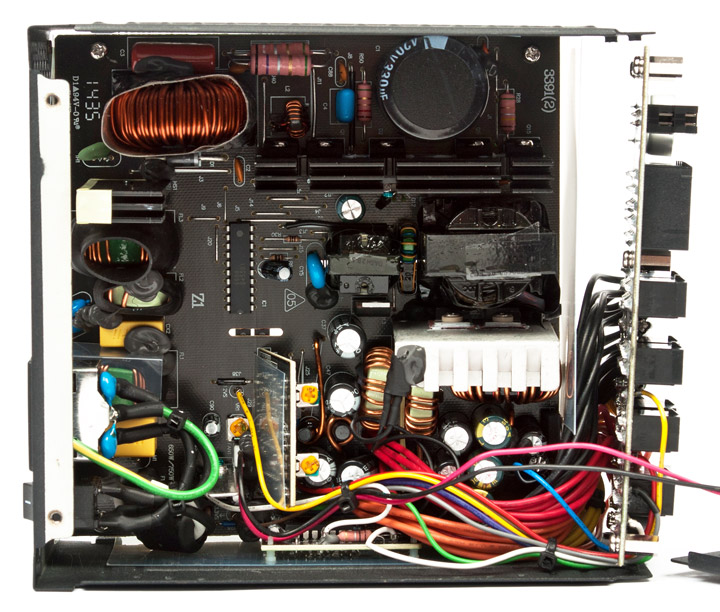

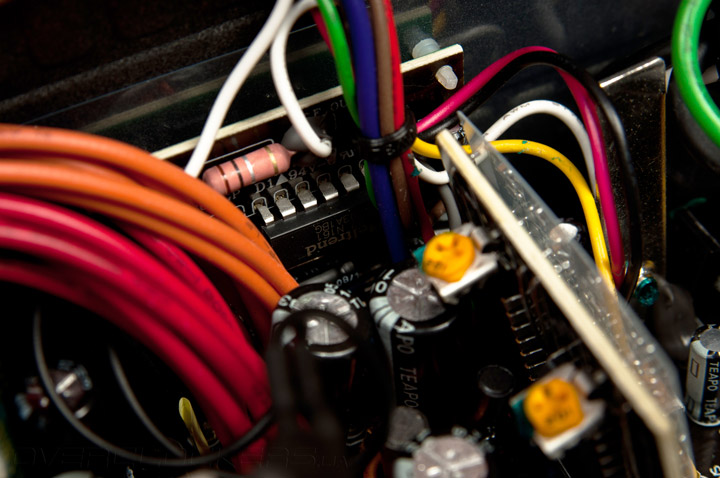

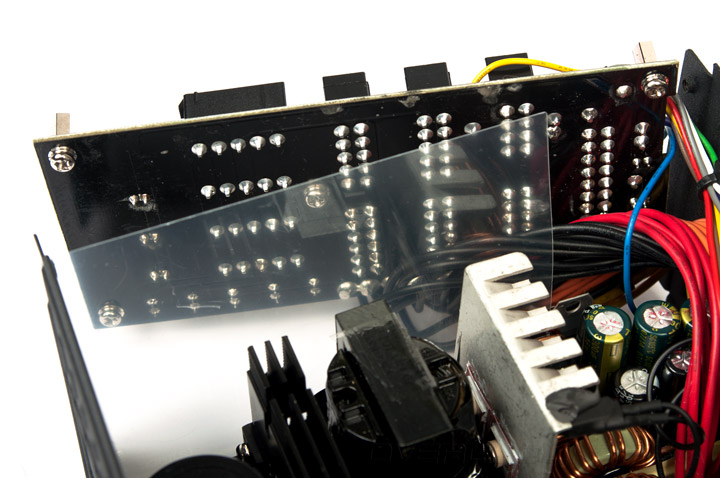

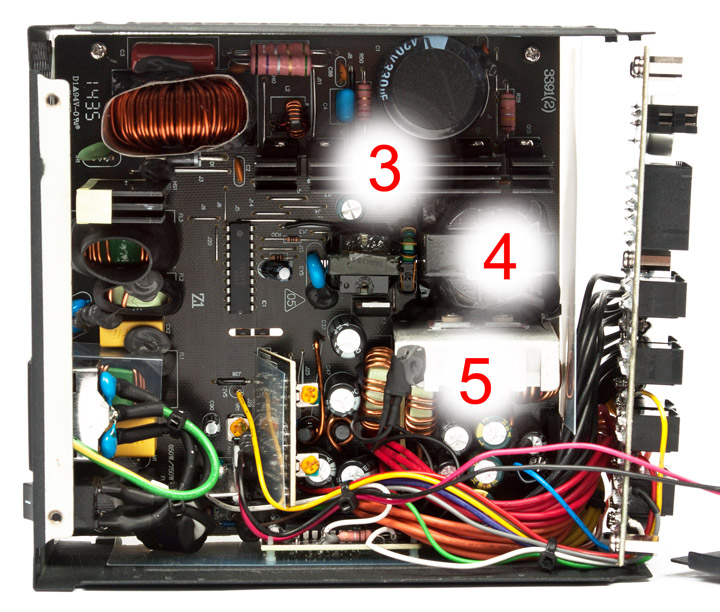

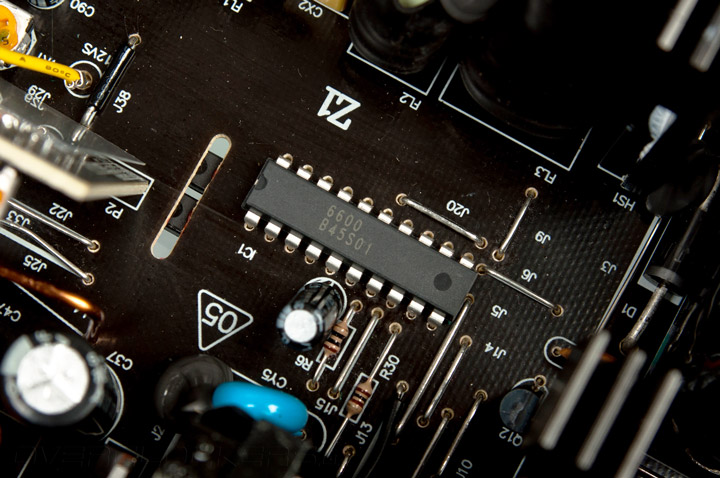

Единственная управляющая микросхема 6600 расположилась почти по центру платы и отвечает как за входную силовую часть, так и за синхронный выпрямитель, благодаря которому формируется +12 В. Для низких напряжений предусмотрены DC-DC преобразователи, выполненные на базе пары ШИМ-контроллеров 6601, установленных на отдельной плате. Еще на одной платке расположился чип мониторинга Weltrend WT7527.

be quiet! Power Zone 650W (Z1-650W)be quiet! Power Zone 650W (Z1-650W)

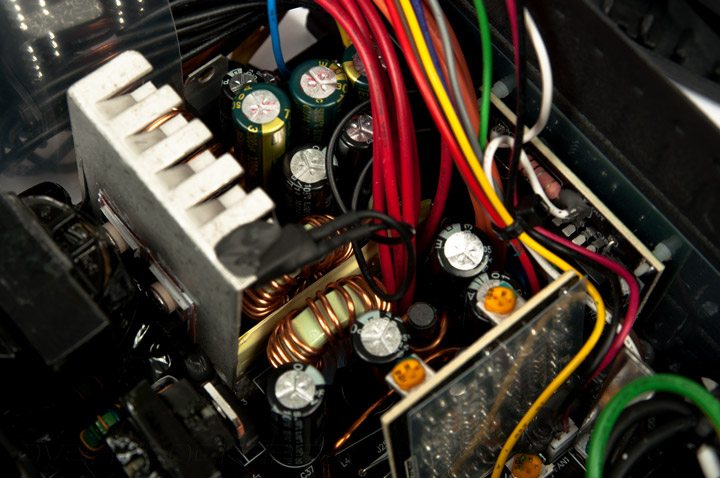

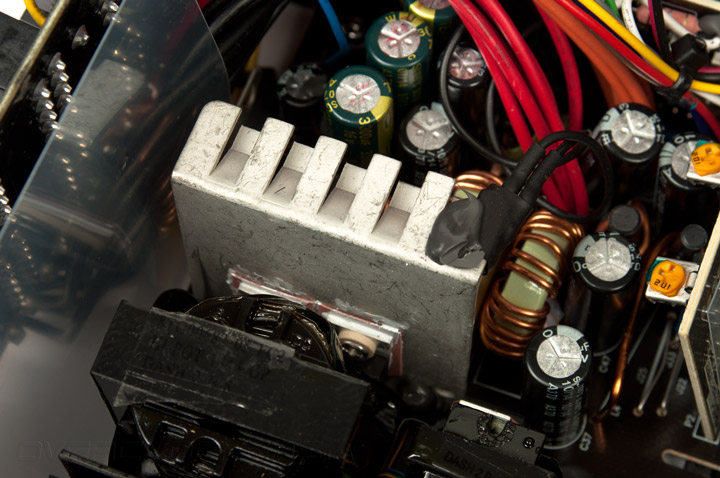

Но управлять силовыми транзисторами это полбеды, их надо еще охлаждать, для чего используются небольшие радиаторы с тройкой ребер на концах во входной части и алюминиевая пластина с ребрами-лепестками для элементов низковольтного преобразователя.

be quiet! Power Zone 650W (Z1-650W)be quiet! Power Zone 650W (Z1-650W)

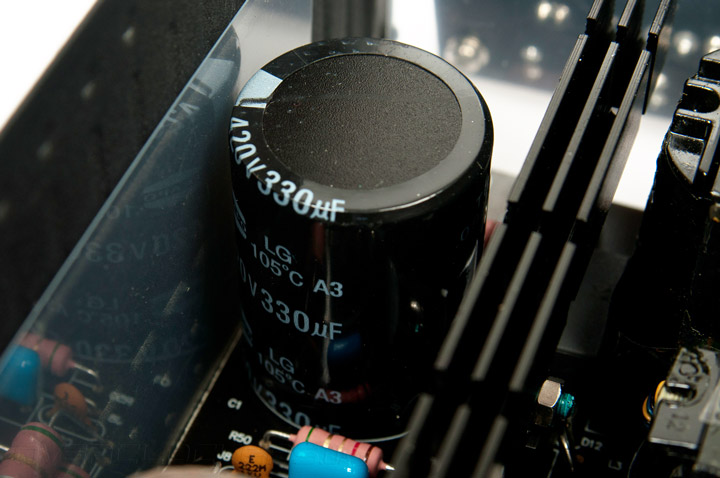

Учитывая относительно невысокую цену рассматриваемого блока питания, неудивительно было встретить под крышкой емкости Teapo. Во входной цепи теперь установлен конденсатор на 330 мкФ с рабочим напряжением 420 В.

be quiet! Power Zone 650W (Z1-650W)be quiet! Power Zone 650W (Z1-650W)

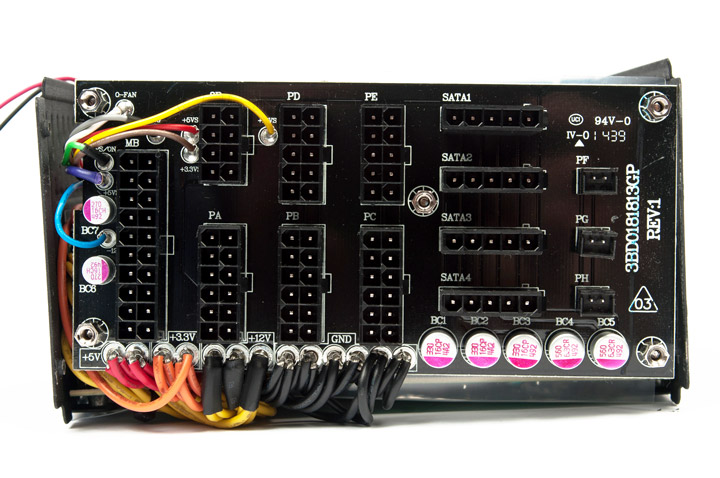

Для более жестких условий эксплуатации на плате с разъемами предусмотрены твердотельные емкости.

be quiet! Power Zone 650W (Z1-650W)be quiet! Power Zone 650W (Z1-650W)

Помимо качественной сборки блок может похвастаться не менее качественной пайкой. Каких либо следов флюса или «соплей» не наблюдается, все сделано добротно.

be quiet! Power Zone 650W (Z1-650W)

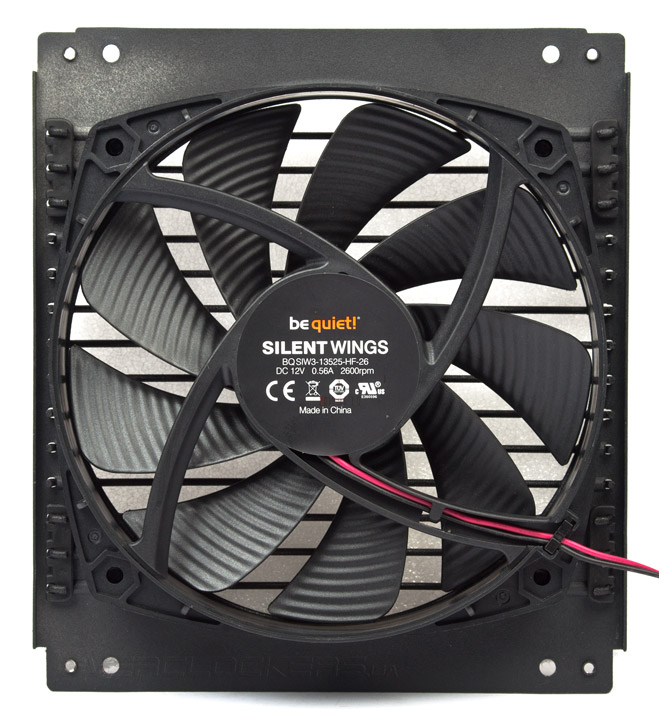

За охлаждение всей конструкции отвечает 130-мм вентилятор be quiet! BQSIW3-13525-HF-26 серии Silent Wings на гидродинамическом подшипнике. Подключается он через два провода, а частота вращения может достигать 2600 об/мин.

be quiet! Power Zone 650W (Z1-650W)

При игровой нагрузке вентилятор действительно остается тихим, скорость вращения оставляет около 730 об/мин, тогда как в простое системы она снижается до 570 об/мин. Лишь стрекотащий гул немного портит общую картину, но при условии, если слушать с близкого расстояния. Когда же на блок подается номинальная нагрузка, то вентилятор раскручивается до 1800 об/мин и начинает сильно шуметь.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Formula (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: GeForce GTX 780 Ti;
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания, а чтобы загрузить блок по максимуму вторая карта GeForce GTX 295 была как добавочный элемент.

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

be quiet! Power Zone 650W (Z1-650W)

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,4 дБА.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 780 Ti (LGA1151) GTX 780 Ti (LGA1151) GTX 295 (LGA1366) GTX 295 (+GTX295)(LGA1366)
Режим Idle Burn, Game Burn, OCCT Burn, OCCT
Потребляемая мощность, Вт 52 (~42) 353 (~300) 694 (~570) 759 (~625)
Линия +3.3V, В 3,37 (+2,1) 3,36 (+1,8) 3,32 (+0,6) 3,32 (+0,6)
Линия +5V, В 5,09 (+1,8) 5,1 (+2) 5,06 (+1,2) 5,06 (+1,2)
Линия +12V1 (MB), В 12,17 (+1,4) 12,16 (+1,3) 12,07 (+0,6) 11,84 (–1,3)
Линия +12V2 (CPU), В 12,18 (+1,5) 12,18 (+1,5) 12,08 (+0,7) 11,94 (–0,5)
Линия +12V3 (VGA1), В 12,18 (+1,5) 12,17 (+1,4) 12,12 (+1) 11,95 (–0,4)
Линия +12V4 (VGA2), В 12,18 (+1,5) 12,16 (+1,3) 12,12 (+1) 11,94 (–0,5)
Скорость вращения вентилятора, об/мин 569 734 1671 1800
Уровень шума, дБА (1 м) 33,4 33,7 40,5 42,5
Уровень шума, дБА (50 см) 33,7 34,3 44,7 45,9
Уровень шума, дБА (10 см) 35,5 39,6 57,1 59,3
Уровень шума, дБА (1 см) 39,4 45,1 64,7 69,5
Термодатчик №1 24,7 24,7 25,3 24
Термодатчик №2 25,9 27,4 32,5 31,4
Термодатчик №3 33,6 41 46,6 45,4
Термодатчик №4 44 49,6 54,4 55,1
Термодатчик №5 39,6 49,4 70,1 77,6

Ну что же, вполне неплохой по всем показателям блок питания, все напряжения находятся в допустимых пределах и не выходят даже за 3% границу.

Выводы

Рассмотренный блок питания be quiet! Power Zone 650W станет неплохим выбором для постройки мощной игровой системы, причем даже тихой. Хороший комплект поставки, отличный внешний вид, немного даже брутальный, неплохие характеристики, добавим сюда конкурентную цену и получим хороший вариант для требовательного пользователя, для которого «золотые» решения пока не по карману.
