Компания Nvidia привезла на конференцию Hot Chips 28, прошедшей на днях в Купертино, фотографию «голого» графического процессора Pascal GP100, ставшего основой для профессионального ускорителя Tesla P100. Напомним, что данный чип является флагманом линейки Pascal, и, маловероятно, что он когда-либо появится в потребительских видеокартах.

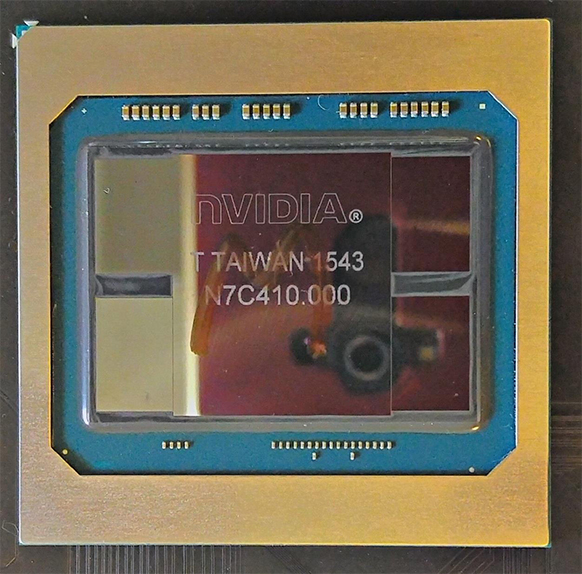

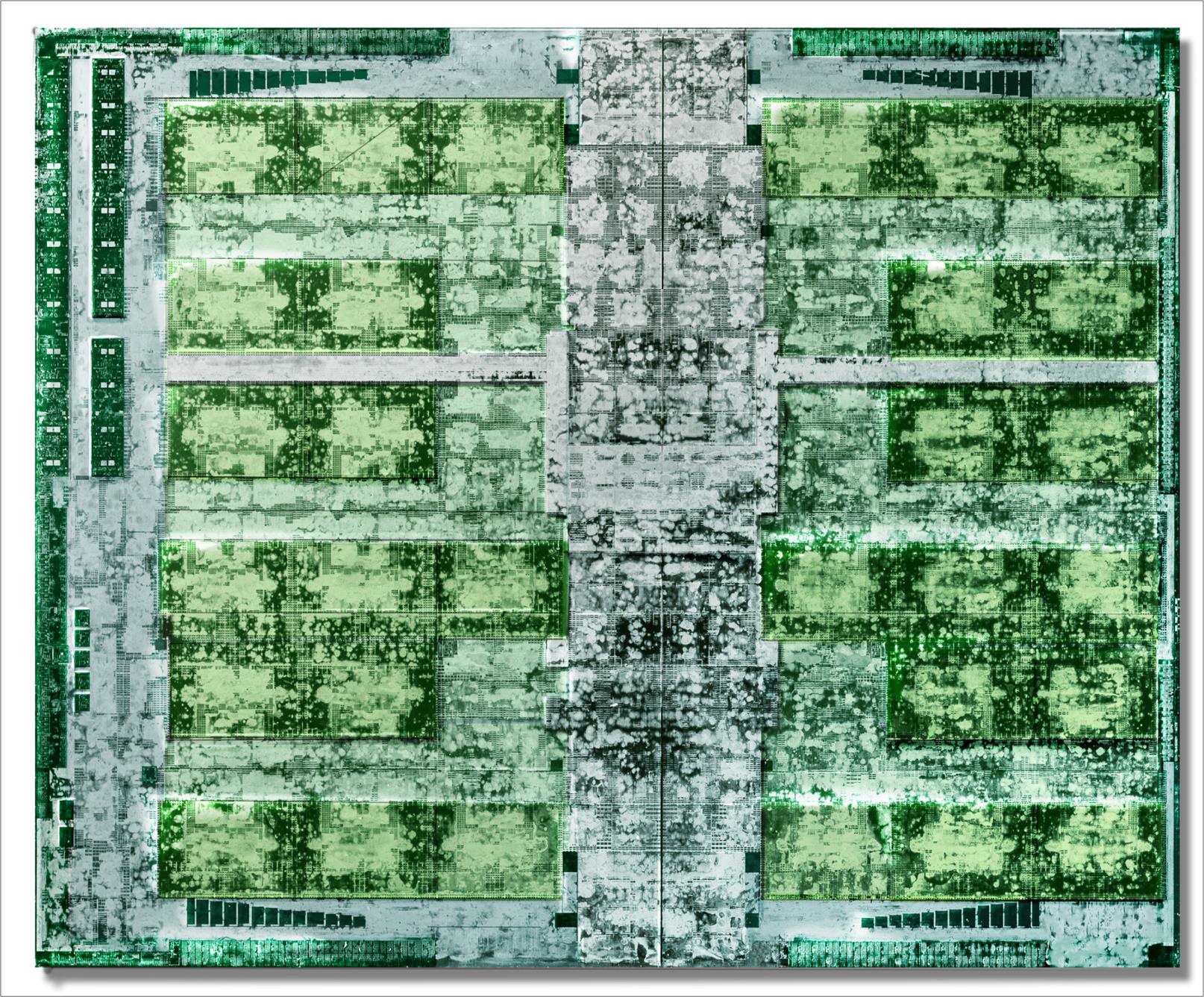

На фото отчётливо видно 60 потоковых мультипроцессоров, объёдинённых в 30 кластеров TPC (Texture/Processor Cluster). Каждый такой мультипроцессор располагает 64-мя ядрами CUDA, что суммарно даёт 3840 ядер. В верхней и нижней части чипа можно наблюдать интерфейс видеопамяти HBM2. Стоит отметить, насколько близко микросхемы памяти прилегают к самому GPU, а также небольшой размер логики, обеспечивающей 4096 разрядную шину данных. Слева расположен интерфейс NVLink.
В настоящее время Nvidia уже наладила массовое производство графического процессора GP100, а поставки видеоускорителей Tesla P100 OEM-производителям начнутся в первом квартале 2017 года.
