Фотография эталонной PCB видеокарт Radeon RX 480/470

Созданный при поддержке интернет-магазина Newegg.com ресурс Unlocked опубликовал несколько кадров из презентации AMD на PC Gaming Show. В объектив камеры в том числе попала плата — основа видеокарт Radeon RX 480/470. Напомним, и RX 470, и RX 480 будут использовать чип Polaris 10, содержащий в старшей версии 2304 потоковых процессора GCN 4-го поколения и 256-разрядную шину памяти.

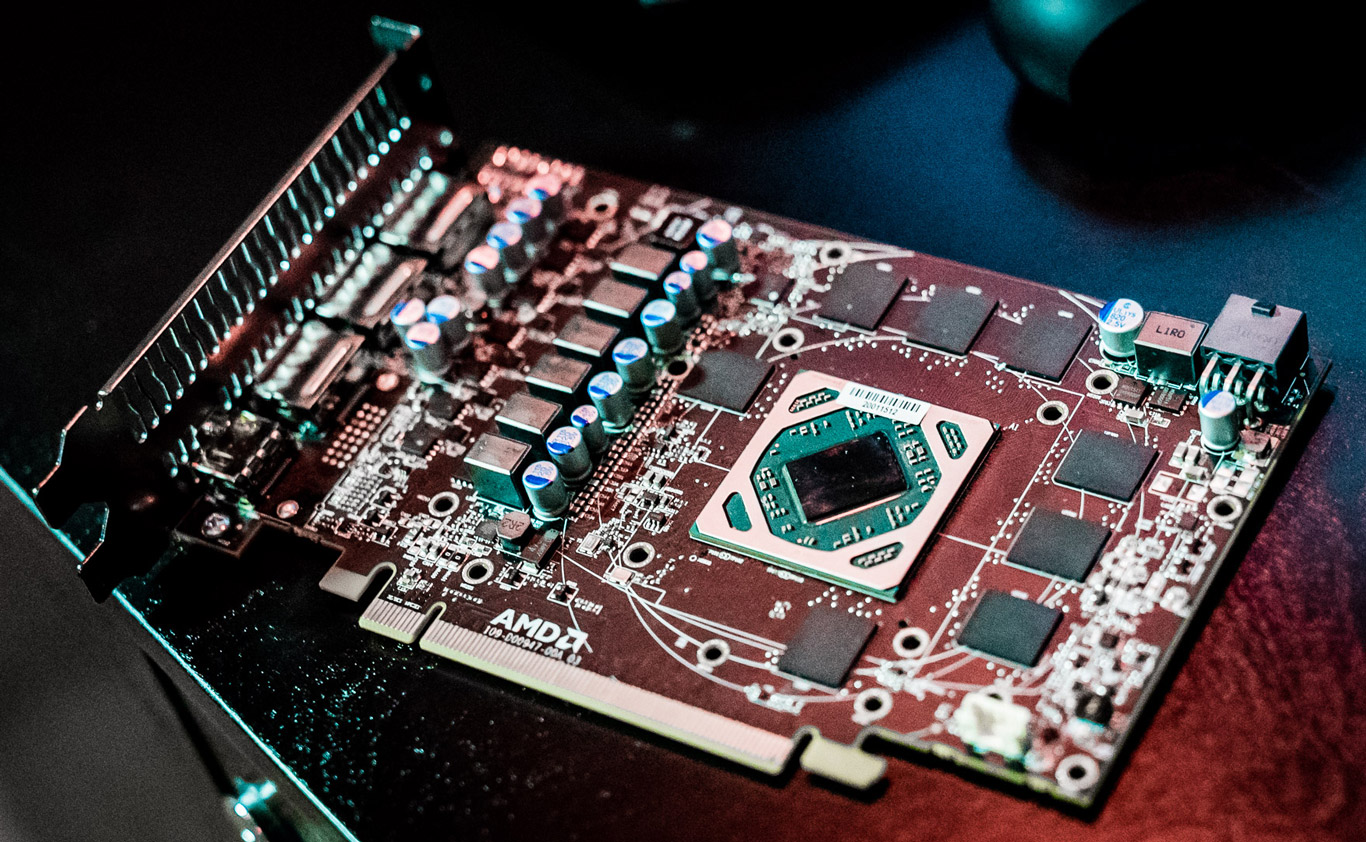

Radeon RX 480/470

Как видно на фото, кристалл GPU «повёрнут» на 45 градусов подобно 28-нм ядру Tahiti. Его окружают восемь микросхем GDDR5 ёмкостью 4 или 8 Гбит. Шесть силовых фаз питают графический чип, а ещё одна приходится на подсистему ОЗУ. С учётом паспортного энергопотребления ускорителя Radeon RX 480 в 150 Вт, одного 6-контактного разъёма PCI-E Power ему вряд ли будет достаточно при разгоне, а вот 110-ваттному RX 470 — вполне. Тем не менее многие альтернативные PCB от партнёров AMD наверняка получат два 6-контактных или один 8-контактный PCI-E Power.

Видеовыходы DisplayPort 1.3/1.4 HDR (3 шт.) и единичный HDMI расположены в ряд, но заглушка (крепление) для корпуса подразумевает использование двухслотового кулера. Какой примерно будет система охлаждения Radeon RX 480 и RX 470, можно определить по картам Radeon R9 270 (150 Вт) и R7 370 (110 Вт).

Asus Radeon R7 370 Strix

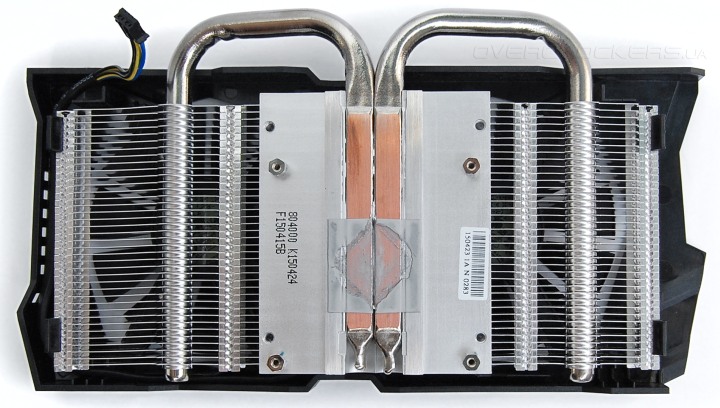

Кулер от Asus Radeon R7 370 Strix
