Польза от такой конструкции достаточно спорная. Плюсами можно считать работу в двух диапазонах одновременно и, следовательно, раскрытый потенциал некоторых подключенных устройств. Вещание сети на 5 ГГц ограждает от бытовых помех и самое главное — от других точек Wi-Fi. Ведь почти каждый из нас, кто сталкивался с этим стандартом передачи данных, замечал временами плохую работу беспроводной сети. В основном это случается при пересечении вещаний, использующих один и тот же канал. И тут приходится либо менять последний, либо же переходить на другой диапазон.
Основным недостатком двухдиапазонных точек стандарта 802.11n является малая распространенность у пользователей 5 ГГц приемопередатчиков. Многие, кто обновляет себе роутер, пытаются обойти данную замену малой кровью, покупая только маршрутизатор в надежде на улучшение качества связи. Но для того чтобы полностью достичь должного эффекта, все же необходимо дополнительно приобрести 5 ГГц приемопередатчик, а это очередная трата денег.
Упаковка и комплектация
Обзор RT-N65U начнем с коробки и комплектации. Классически большая коробка с оформлением в лучших традициях ASUS.
На обратной стороне представлены иллюстрации, которые описывают фирменные технологии и функции RT-N65U. Дополняет небольшая таблица сравнения устройств в серии. Наш роутер занимает позицию Advanced Performance.

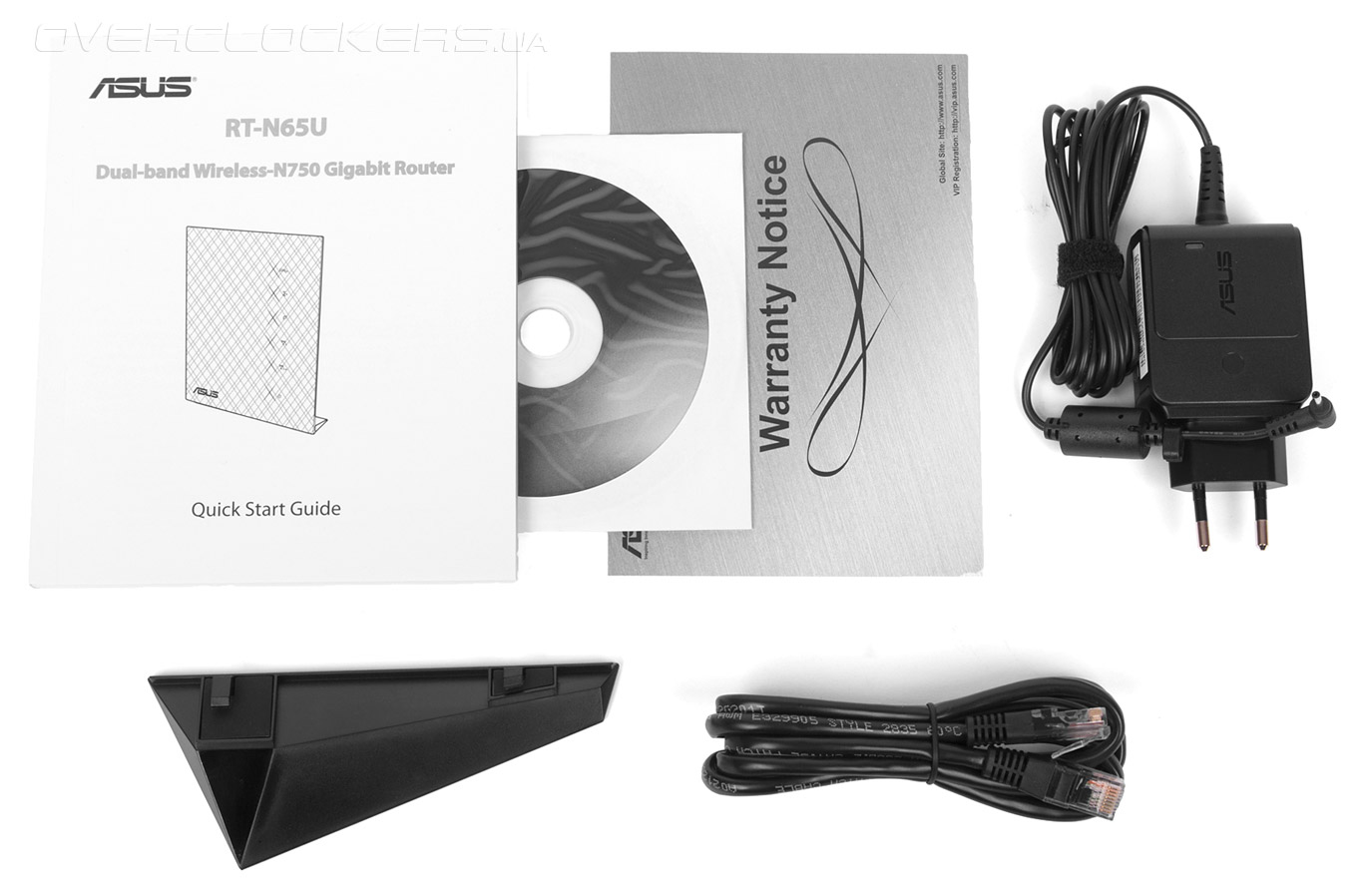

Комплектация следующая:
- блок питания;
- патч-корд;
- подставка под роутер;
- инструкция пользователя;
- установочный диск;
- памятка VIP-пользователя с кодом.
Внешний вид

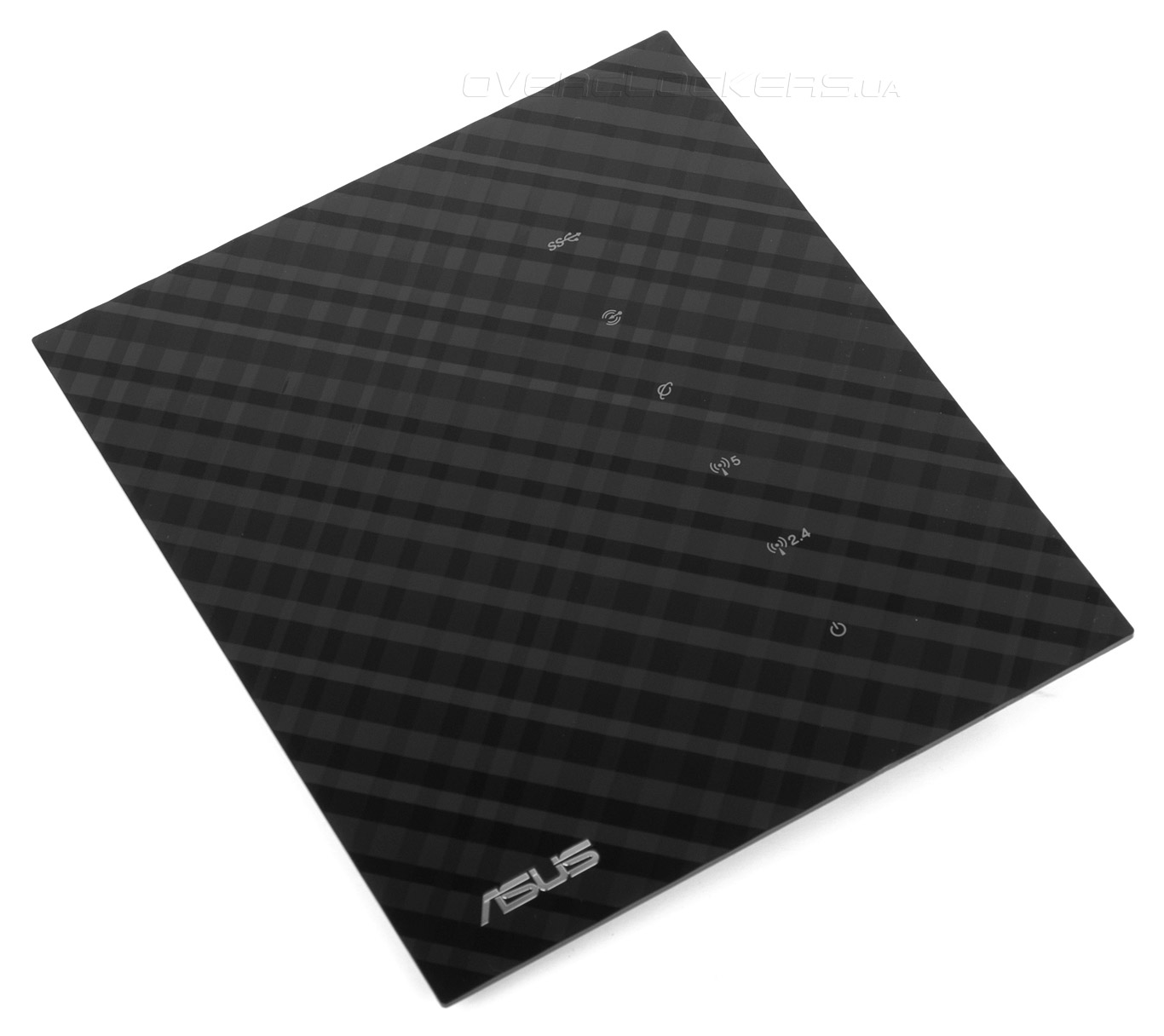

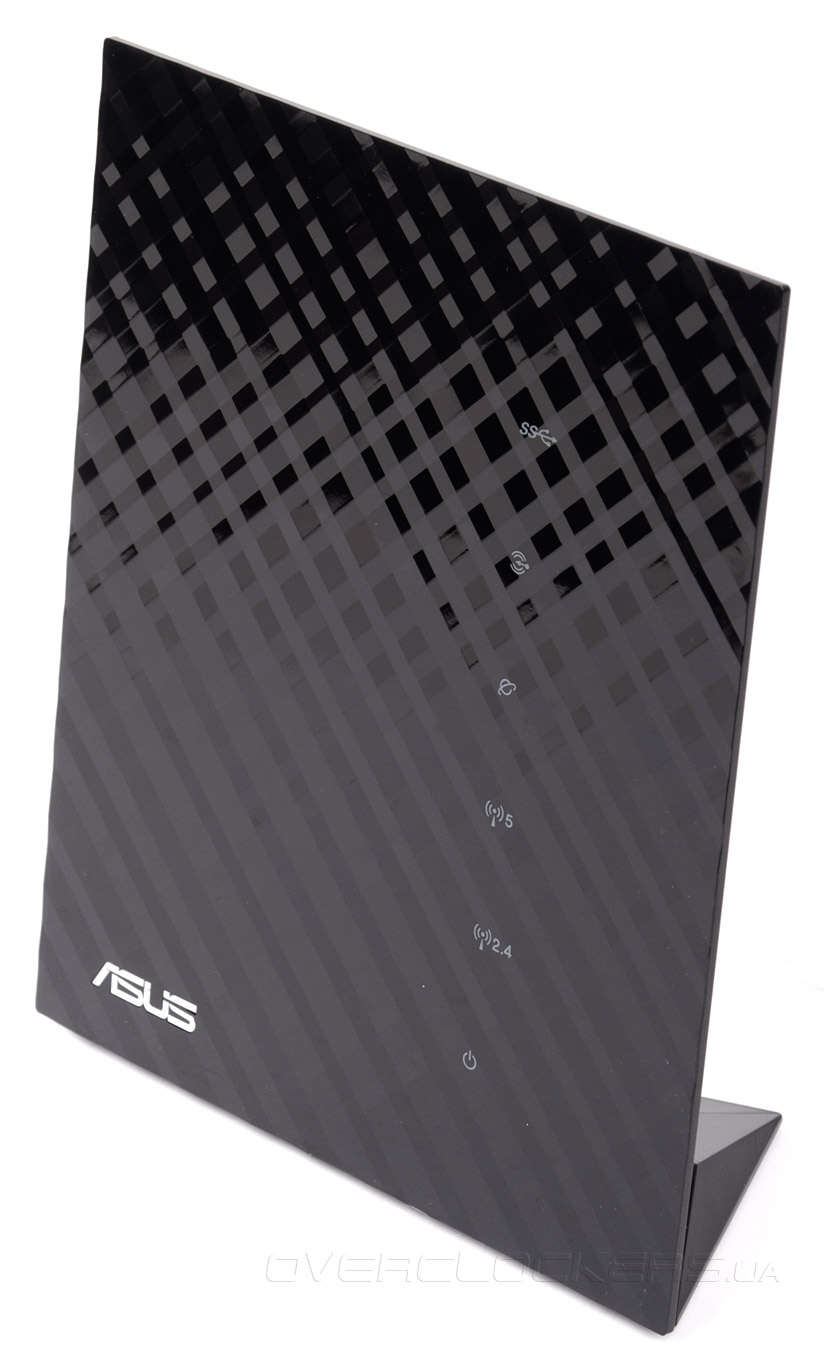

Дизайн устройства повторяет внешность всей линейки домашних роутеров ASUS. Корпус черного цвета. Передняя панель имеет глянцевое, рельефное очертание, игра света на котором меняет характер рисунка, что выглядит весьма изыскано. Но прикосновение пальцев к корпусу оставляет следы.

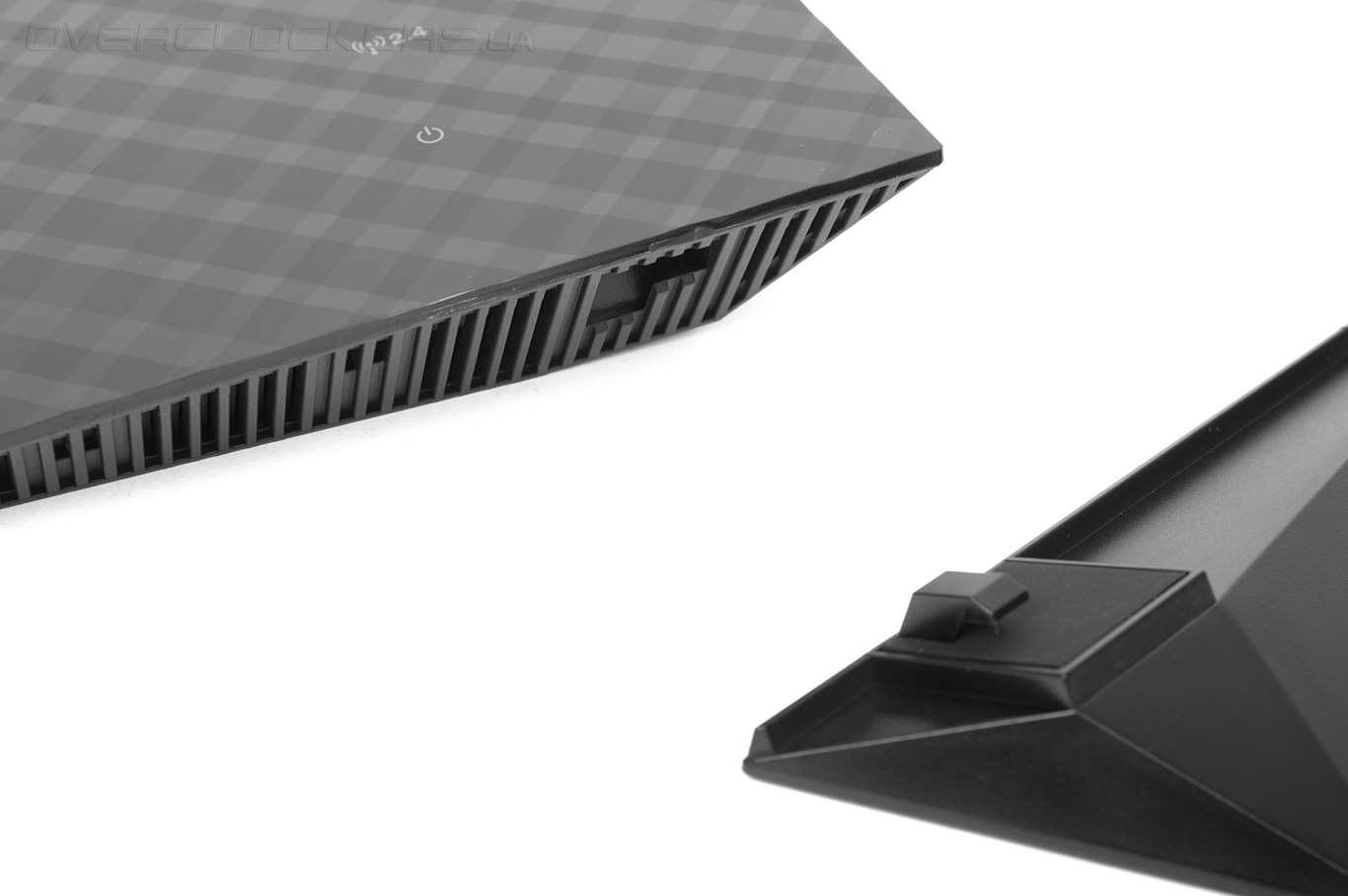

В комплекте поставляется особая пластмассовая подставка. Соединяется с корпусом легко и без усилий. Резиновое основание не позволит корпусу скользить.
На лицевой стороне присутствуют шесть индикаторов. Все они легко читаются. При активности соответствующего элемента, необходимый светодиод загорается ярким синим цветом.
ASUS RT-N65U полностью лишен внешних антенн. Преимущества и недостатки такой реализации очевидны. Компактные габариты устройства и симпатичный внешний вид как у ASUS, наверняка придут по вкусу пользователям, которым важен красивый внешний вид. Недостаток очевиден — менее чувствительный приемник и как следствие не очень высокая производительность.
Благодаря уже упомянутой подставке, маршрутизатор может быть установлен вертикально. В таком положении он немного неустойчив, однако на это можно закрыть глаза, если подключить к устройству большинство проводов. Такая компоновка позволит сэкономить место на столе. Вертикально ASUS RT-N65U стоит под малым углом, что также добавляет «изюминки» общему виду.

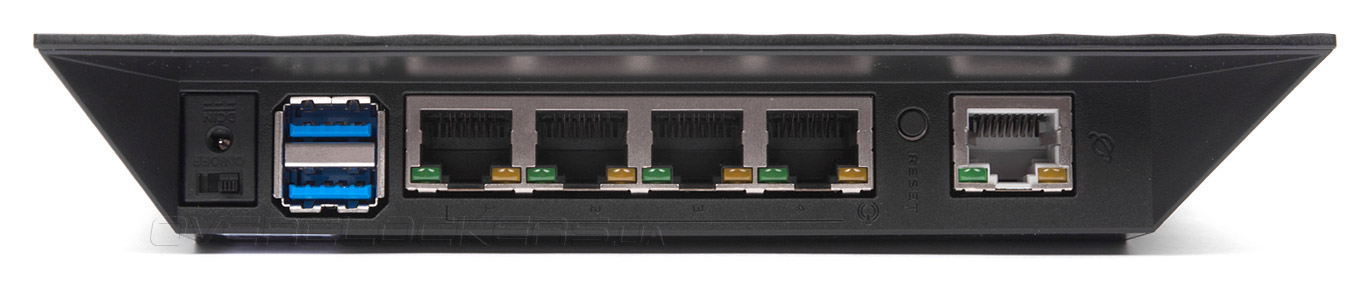

Задняя панель маршрутизатора имеет классическую компоновку. Близкое размещение разъемов и отсутствие посадочных мест под внешние антенны существенно экономят место. Органов управления немного. Одна единственная кнопка для сброса настроек и тумблер включения питания. Наличие элементов на задней панели следующее:
- разъем с тумблером включения питания (19 В, 1,58 А);
- два USB 3.0;
- четыре порта Gigabit Ethernet;
- кнопка сброса настроек;
- WAN порт.

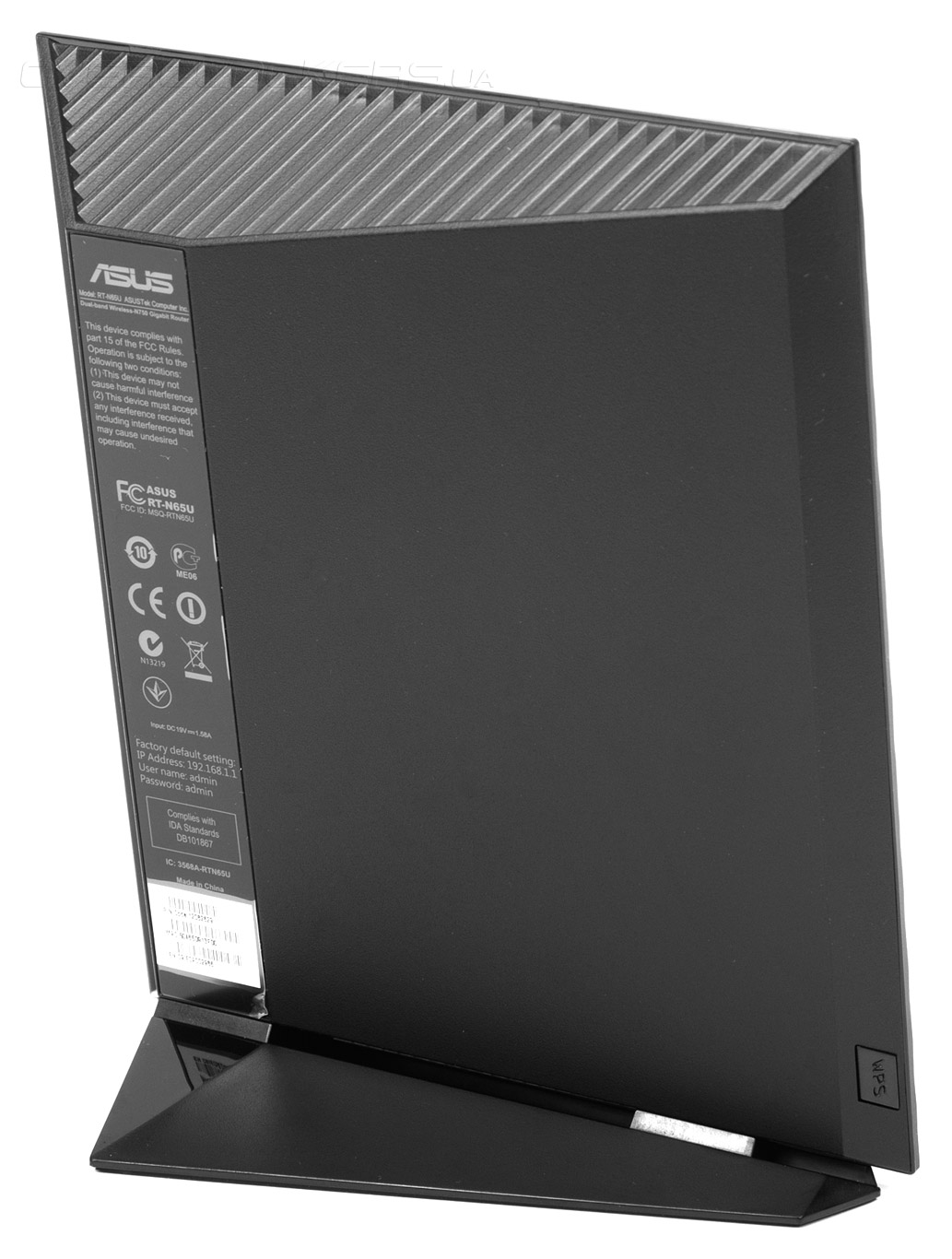

На обратной стороне роутера мы можем наблюдать только информационную наклейку с краткими данными об устройстве. Горизонтальное положение ничем не обусловлено, отсутствие резиновых ножек или выпуклостей могут создать некоторые неудобства. Недостатком можно считать полное отсутствие крепежных отверстий для монтажа в труднодоступных местах. Видимо ASUS представляет этот роутер как настольный.
Все боковые стенки RT-N65U в характерных прорезях для лучшей вентиляции. При работе маршрутизатор прилично греется и циркуляция воздуха не будет лишней.

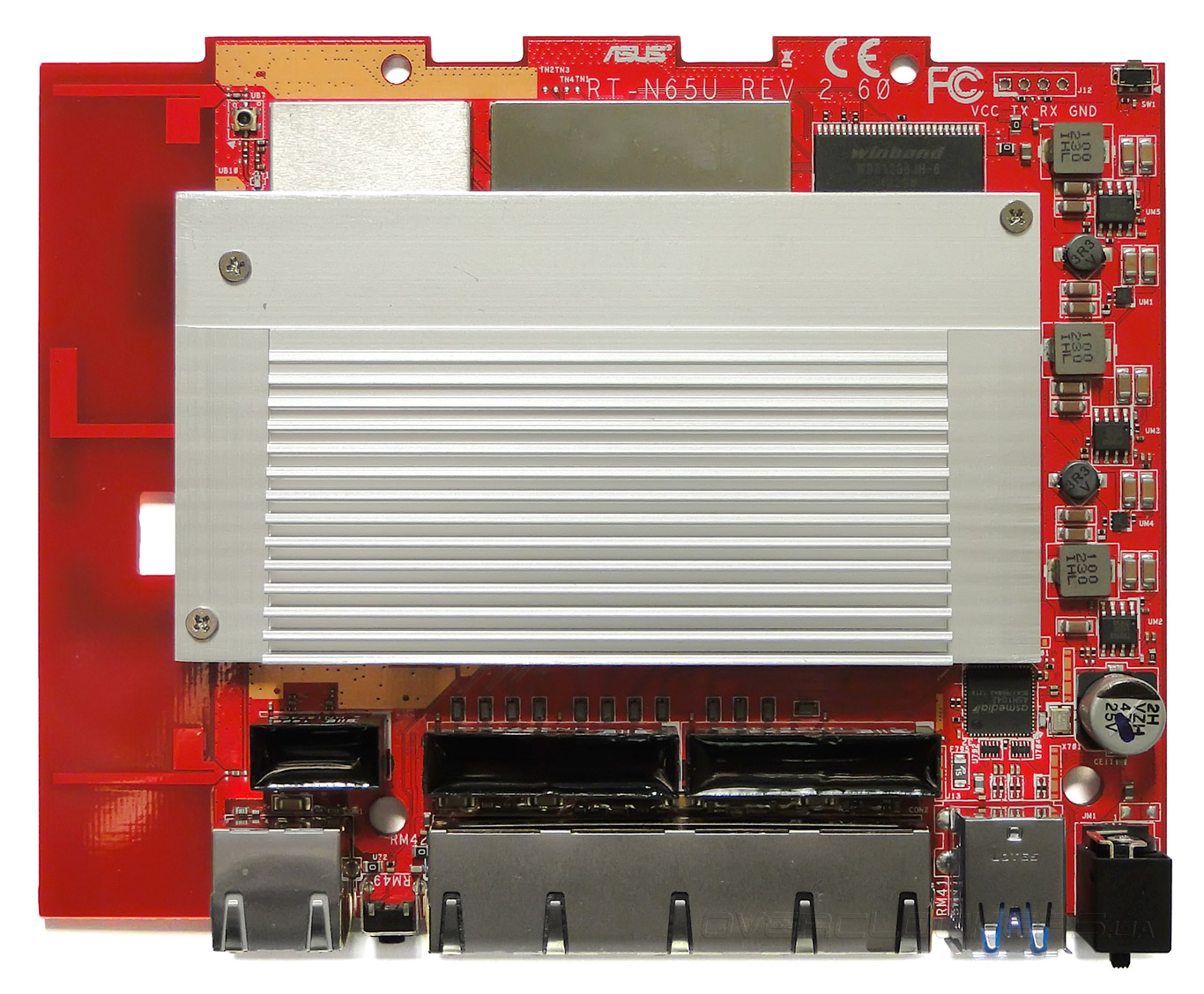

Взглянем на начинку ASUS RT-N65U. Вскрыв корпус, мы можем наблюдать алюминиевый радиатор, закрывающий собой две металлические защитные рамки. Термопастой покрыта только одна из них, накрывающая процессоры.
Под рамкой скрывается центральный процессор MediaTek RT3883 архитектуры MIPS 74Kc с частотой 500 МГц. Он отвечает за синхронизацию всех контроллеров и связь по шине PCI Express с контроллером USB 3.0. На него возложена организация беспроводной сети в диапазоне 5 ГГц, а так же гигабитный WAN-интерфейс. На борту присутствует второй процессор MediaTek RT3352 архитектуры MIPS 24K, который выступает в роли «сопроцессора». На него возложены задачи по обеспечению работоспособности сети в диапазоне 2,4 ГГц. Не очень экономически верное решение выделять полноценный SoC для одного Wi-Fi, однако инженеры ASUS посчитали такую компоновку более оправданной. Гигабитный свитчинг основан на Realtek RTL8367RB. На борту установлено 128 Мбайт флэш-памяти на чипах Macronix MX25L12845EMI-10G. Объем оперативной памяти равен 128 Мбайт, за нее отвечает два чипа по 64 Мбайт EtronTech EM68B16CWQD-25H.
Судя по начинке, можем сделать вывод, что перед нами неплохая модель маршрутизатора. Из недостатков можно отметить всего лишь три антенны для двух диапазонов 2,4 ГГц и 5ГГц. Так как точка двухдиапазонная, то при одновременной работе сетей пройдется жертвовать производительностью одного из вещаний.
Веб-интерфейс

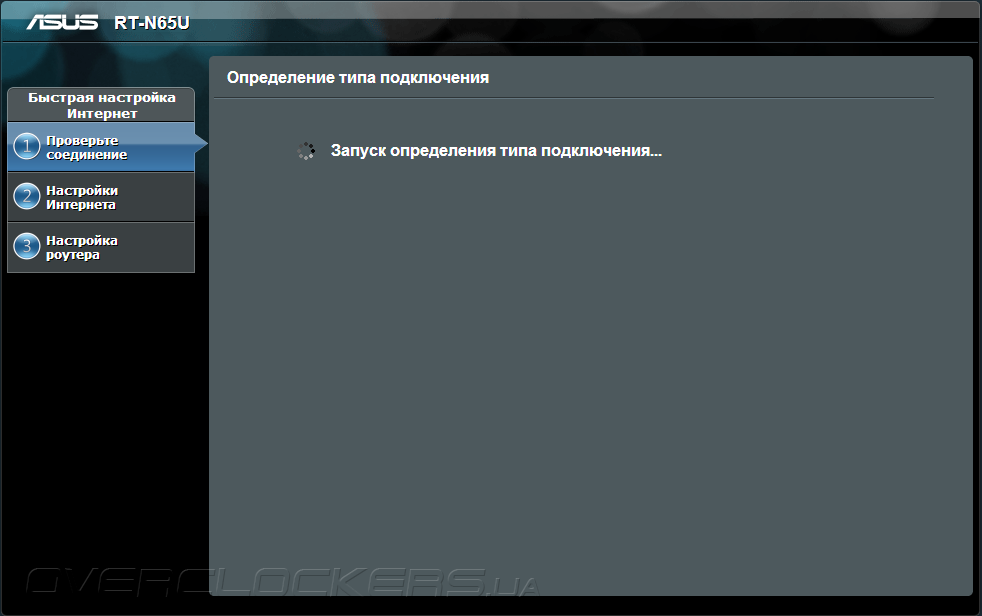

При открытии веб-интерфейса роутера (адрес по умолчанию http://192.168.1.1) нам предложат произвести быструю настройку. Указав тип подключения и режим функционирования беспроводной сети, мы можем приступать к работе.

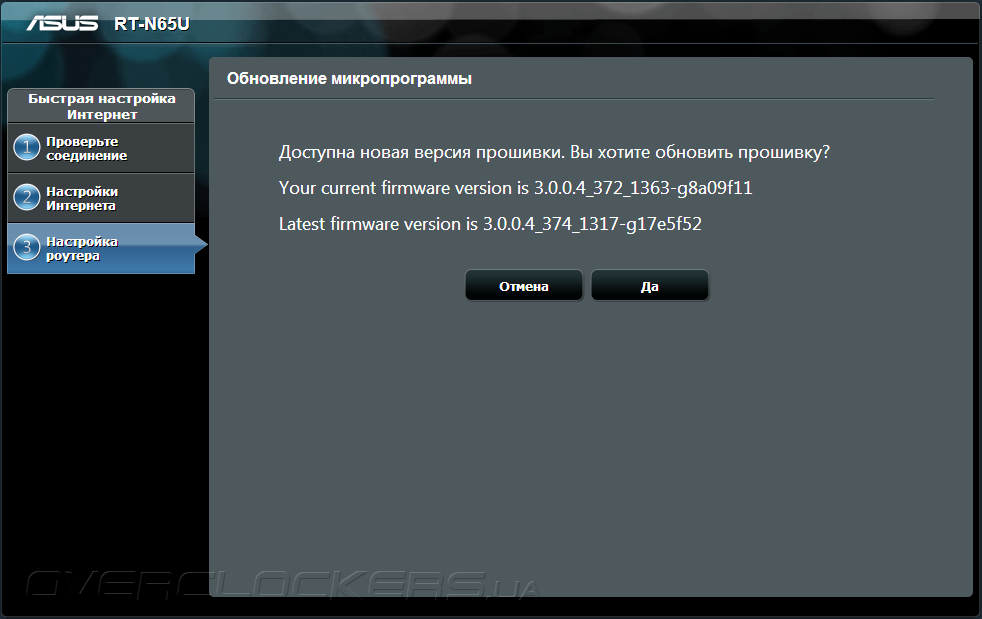

Приятно радует факт постоянной проверки устройством актуальной версии прошивки.

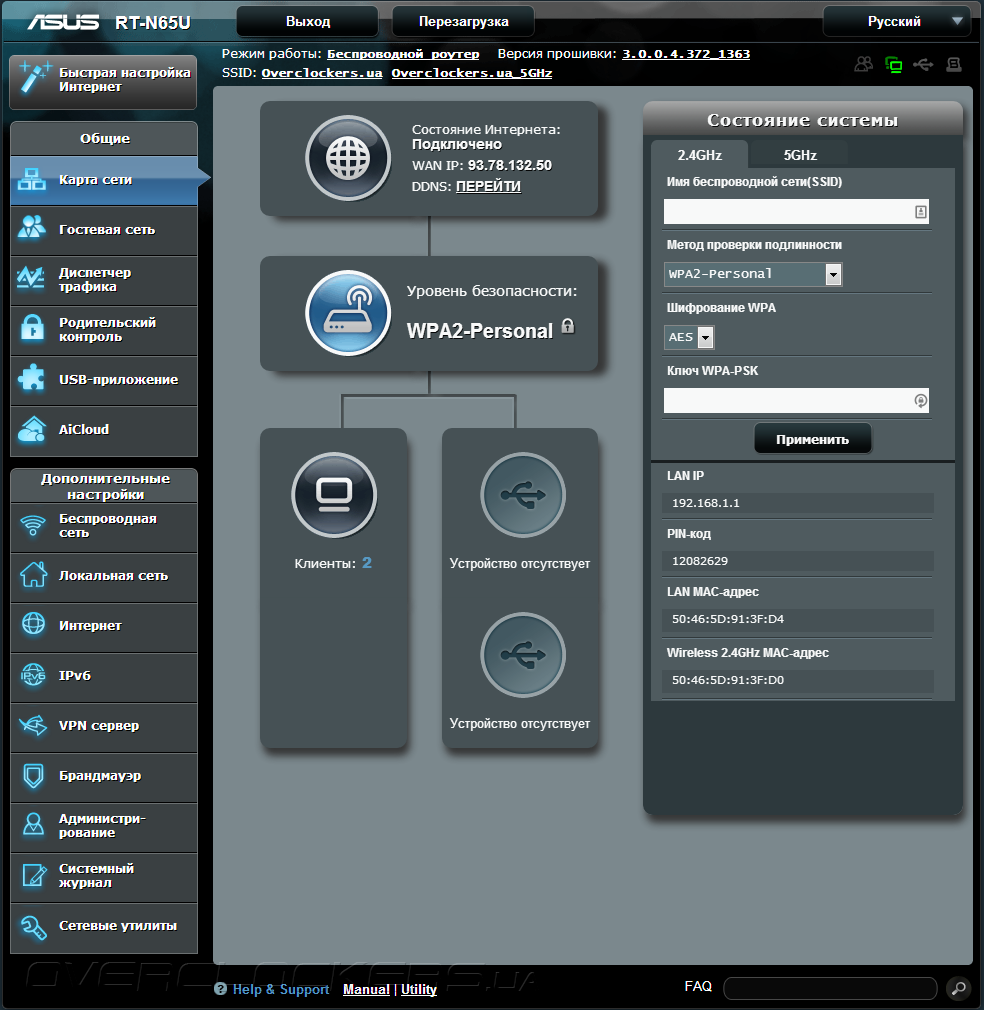

Проведя ряд несложных операций по настройке некоторых параметров, мы переходим на главную страницу. Она выполнена в виде информационной среды с картой сети. В правом верхнем углу всегда доступны значки состояния: статус подключения к Интернет, наличие подключенных USB-устройств, параметры гостевых сетей и принт-сервера. Верхняя часть веб-интерфейса всегда и вне зависимости от того, на какой вкладке находится пользователь, будет отображать режим работы маршрутизатора, версию прошивки и активные Wi-Fi сети. В любой момент можно изменить язык системы или выполнить перезагрузку устройства.

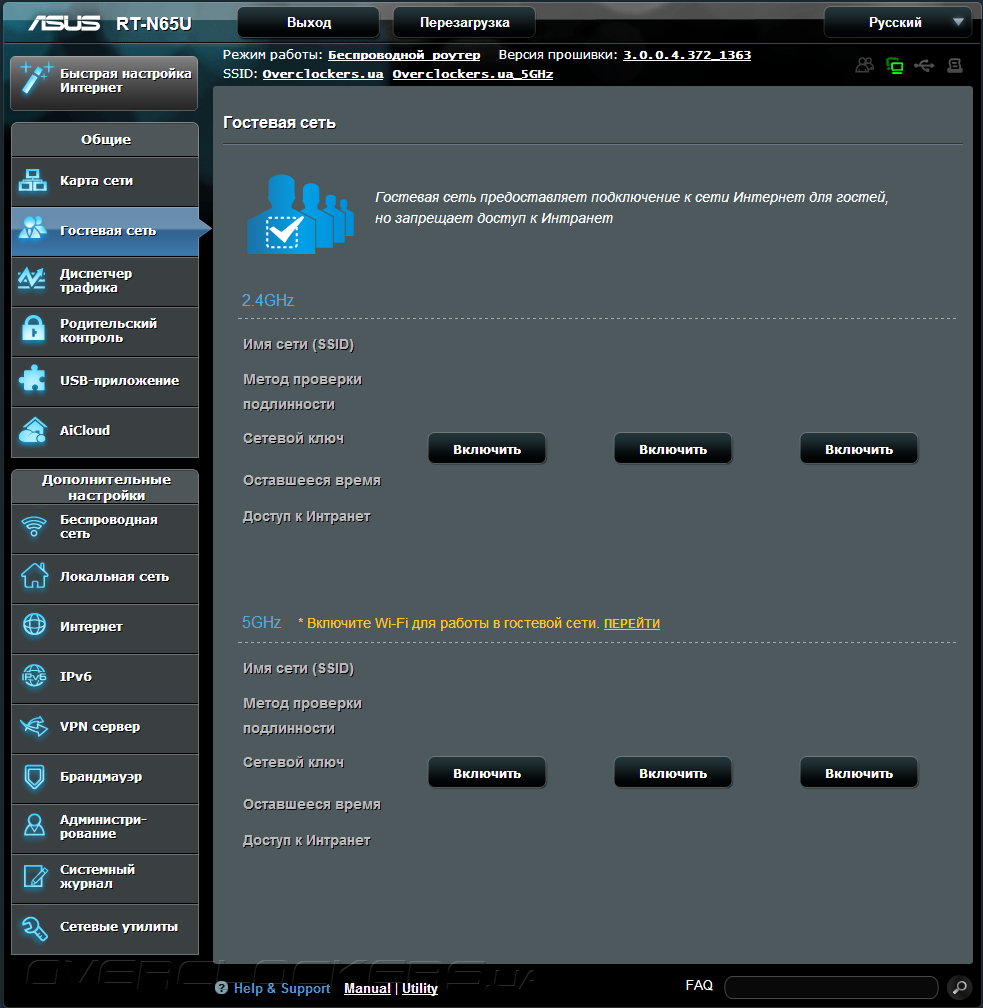

Привычная функция для роуеров ASUS — «Гостевая сеть». Удобное дополнение, которое будет всегда актуальным. Напомним, суть технологии подразумевает изолирование пользователя, так называемого «гостя», подключенного к роутеру по Wi-Fi, от основной локальной сети, что полезно в плане безопасности. Данная технология будет актуальна в небольших местах собрания людей, например, в кафе, или даже дома, когда придут знакомые со своими мобильными устройствами и попросят временно предоставить им доступ к Сети.

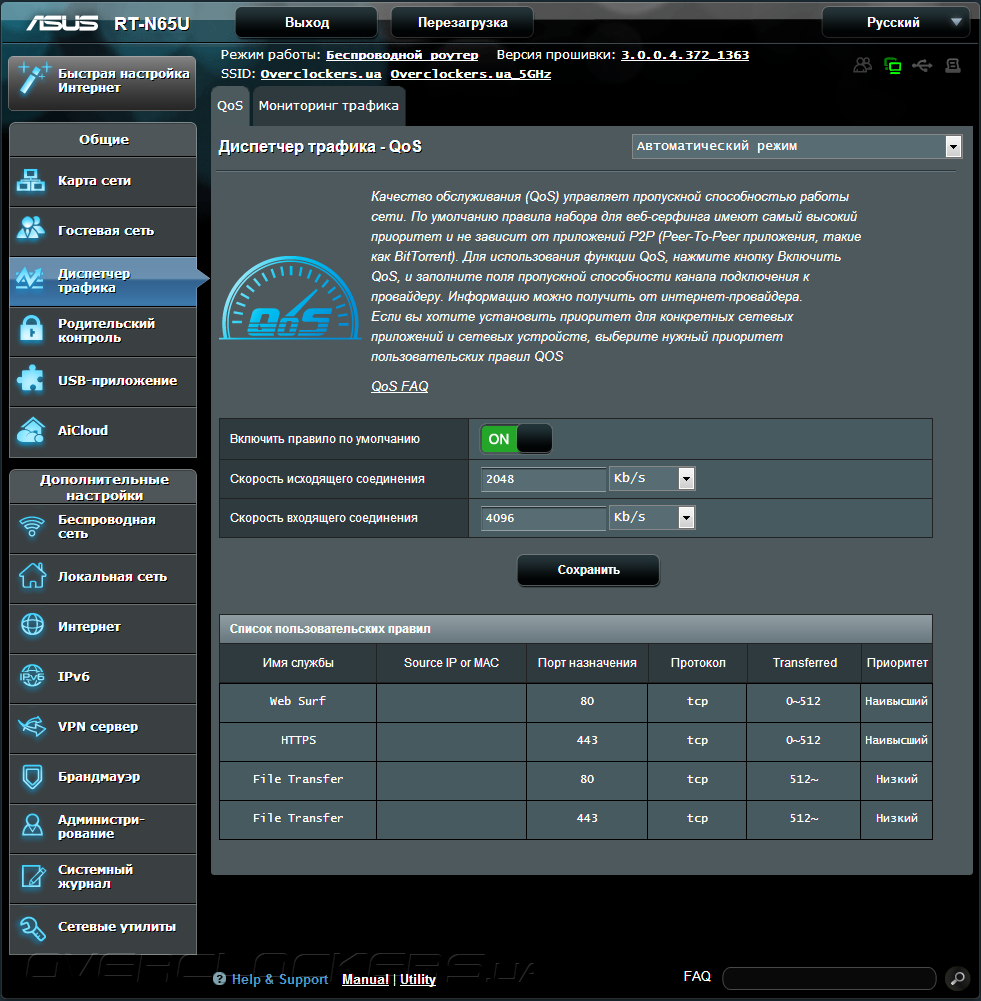

Наличие функции разделения трафика по приоритетам, или Quality of Service, даст возможность некоторым соединениям иметь более высокий приоритет над другими. Функция будет полезна, если канал связи ограничен, и одному из сервисов критически необходима гарантировано высокая скорость доступа. Присутствуют основные профили портов и протоколов передачи для популярных программ и приложений. В этом подразделе можно наблюдать за графиком мониторинга активности интерфейсов и сети в целом.

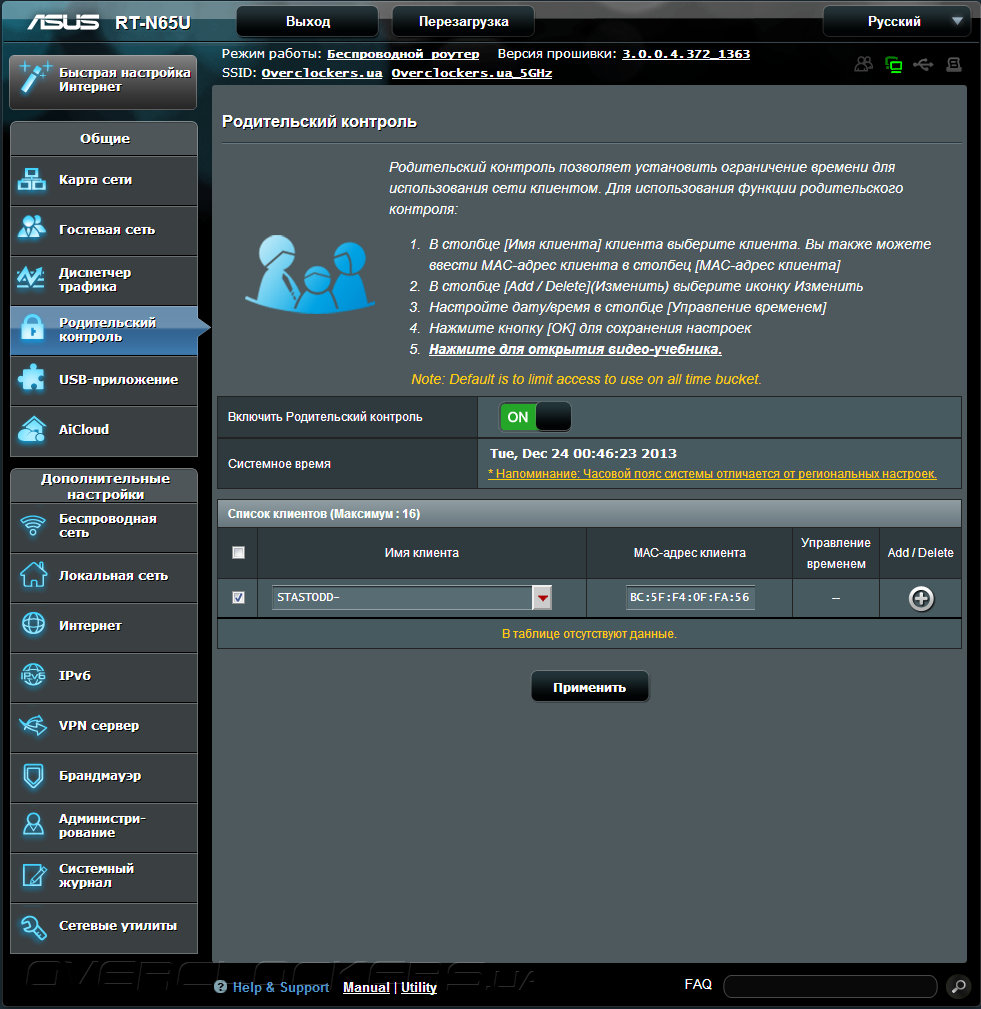

Когда возникает необходимость оградить ряд пользователей от возможности пользования сетью, функция родительского контроля придется очень кстати.

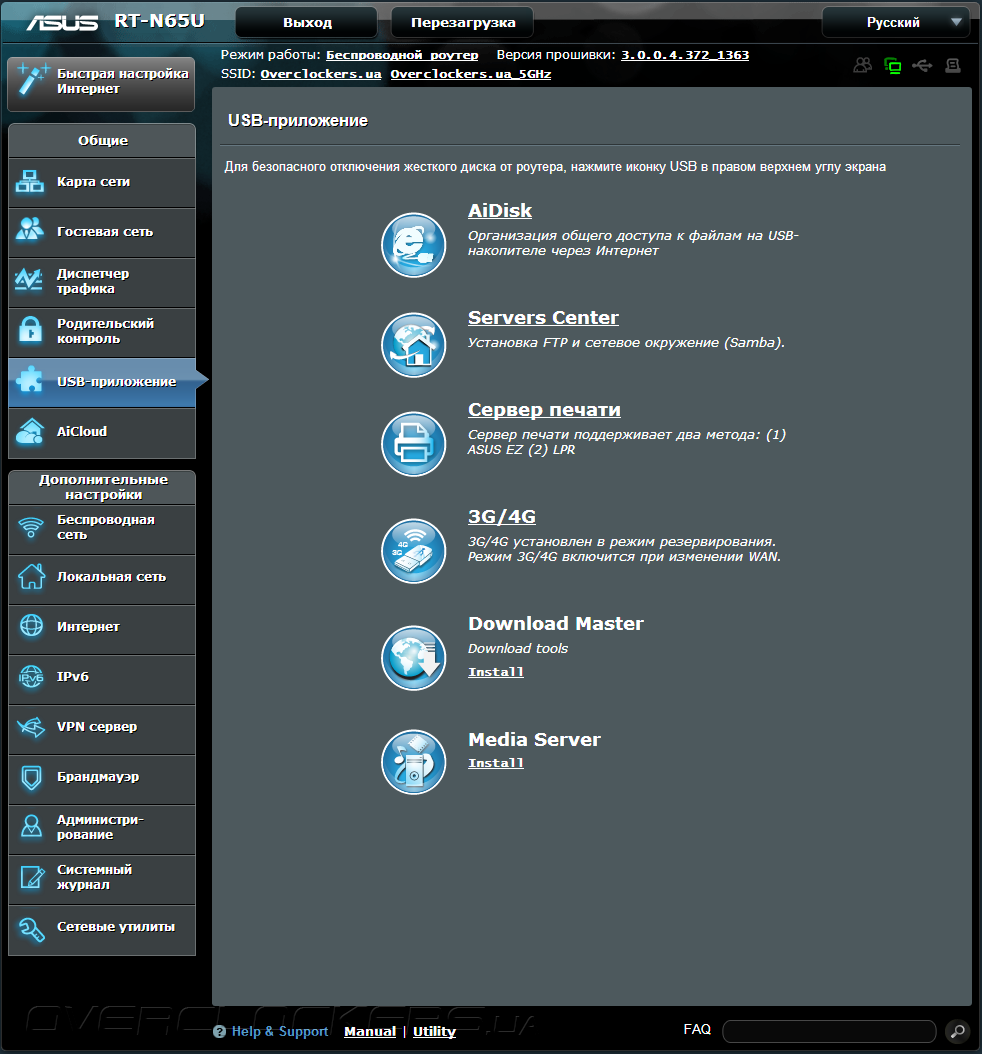

Вкладка USB-приложений неплохо расширит стандартный функционал маршрутизатора ASUS RT-N65U. Производитель предлагает нам работу с несколькими сервисами:
- AiDisk — организации доступа к файлам на диске для всей сети Интернет;
- Servers Center — функции облачного диска и FTP-сервера;
- «Сервер печати» — организации принт-сервера;
- 3G/4G — подключения USB-модема для Интернет-соединения;
- Download Master — мастера загрузок;
- Media Server — воспроизведения медиа-файлов.

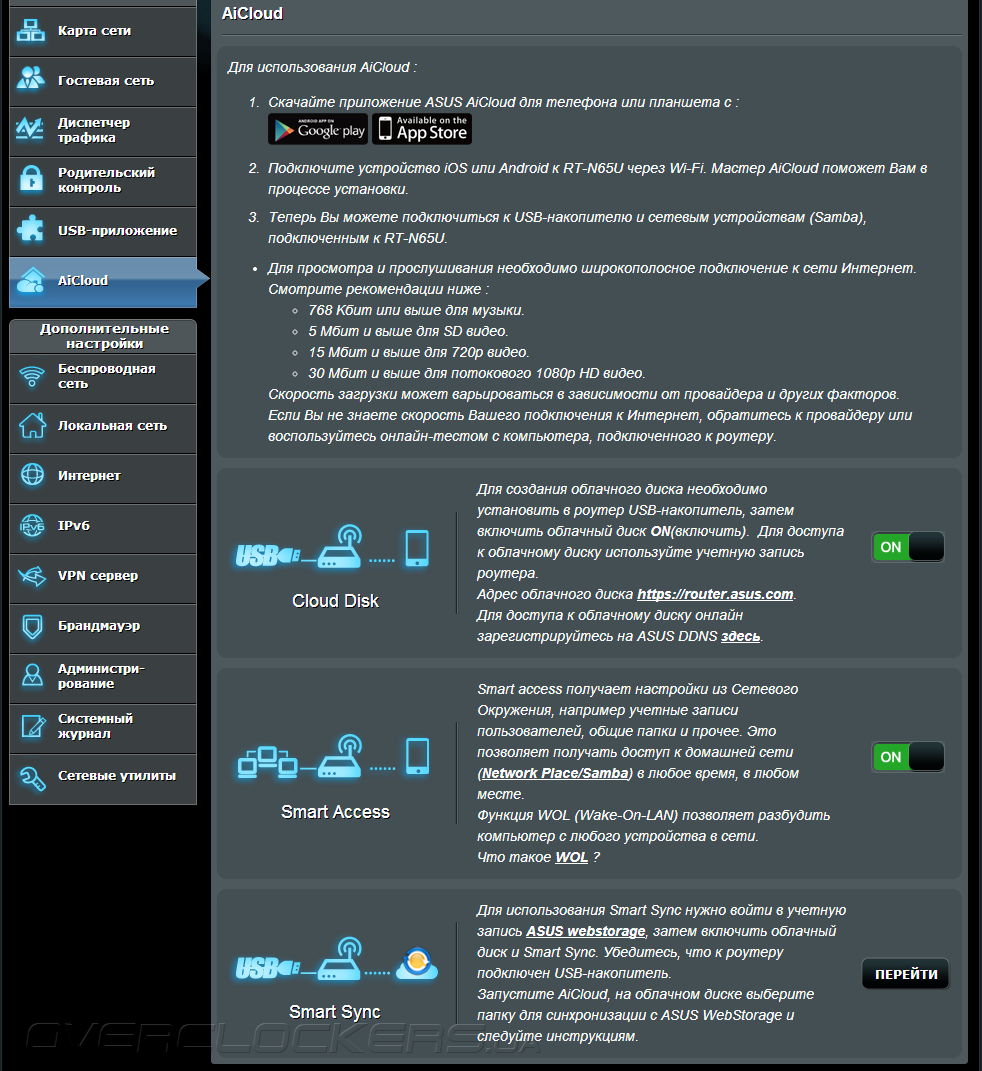

К данному решению от ASUS применимо звание Cloud Router. Поработать с облачными функциями можно во вкладке AiCloud. Для возможности доступа к «облачному» хранилищу файлов и обмену данными пользователю RT-N65U предлагается одноименное приложение AiCloud, доступное для мобильных платформ на базе Android и iOS. Идея заключается в том, чтобы подключить накопитель по USB к маршрутизатору и предоставить общий доступ к информации на нем как в локальной сети, так и в глобальной. Процесс настройки прост и понятен.
Для более тонкой настройки необходимо в веб-интерфейсе перейти на вкладки с дополнительными параметрами. Пользователю представится возможность углубиться в параметры и настроить все функции под свои требования.

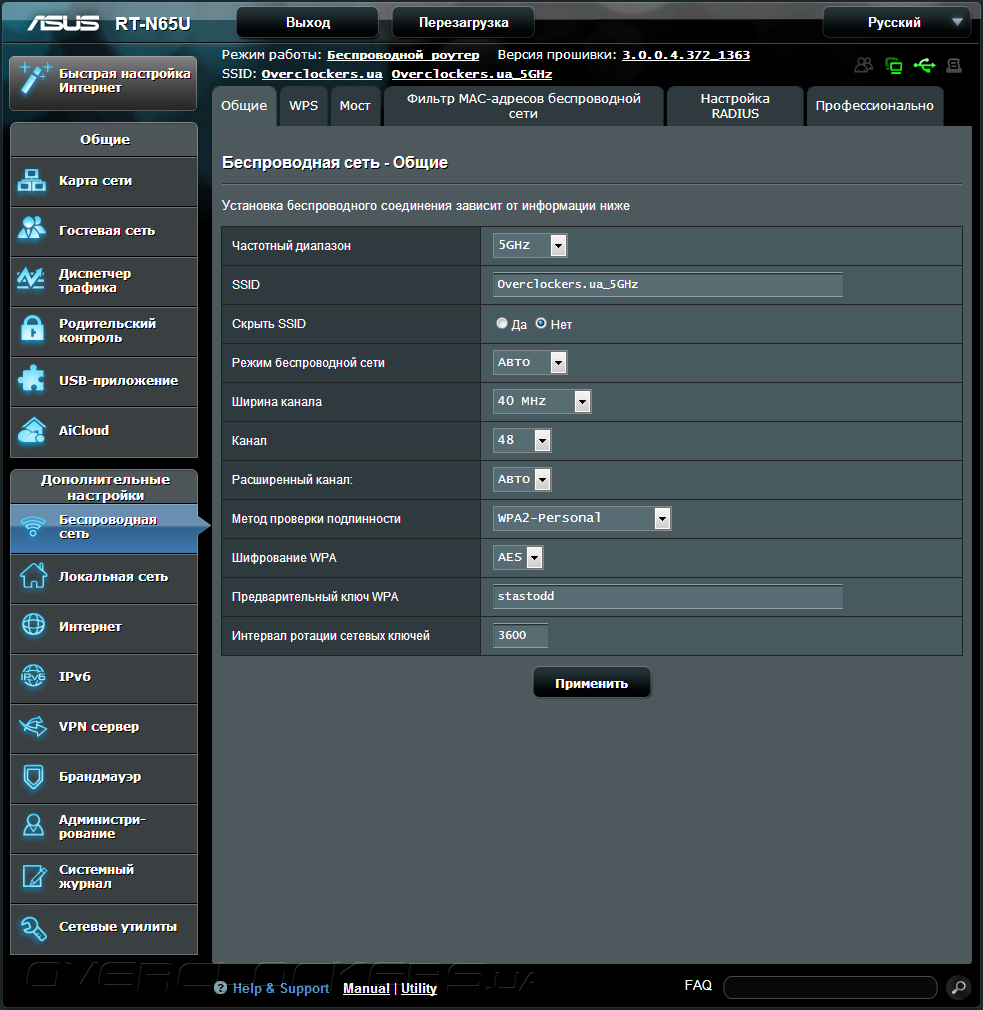

Вкладка «Беспроводная сеть» предоставляет доступ к большинству возможных параметров и функций Wi-Fi. Она же, в свою очередь, включает подразделы, в каждом из которых сгруппированы следующие настройки:
- общие характеристики беспроводной сети;
- WPS-подключение;
- мост или режим работы Wi-Fi оборудования;
- фильтр MAC-адресов;
- Radius-авторизация;
- профессиональные настройки сети.
Вкладка «Локальная сеть» позволит настроить внутренние сети вещания на маршрутизаторе. Классический набор для большинства роутеров необходимых функций: адресация сети, маршрутизация, конфигурация DHCP-сервера и IPTV.
В разделе Switch Control имеется возможность настроить систему защиты от широковещательного шторма и активировать аппаратное ускорение трансляции адресов NAT. К сожалению, возможности для управления Jumbo frame или пакетами с большим MTU нет.

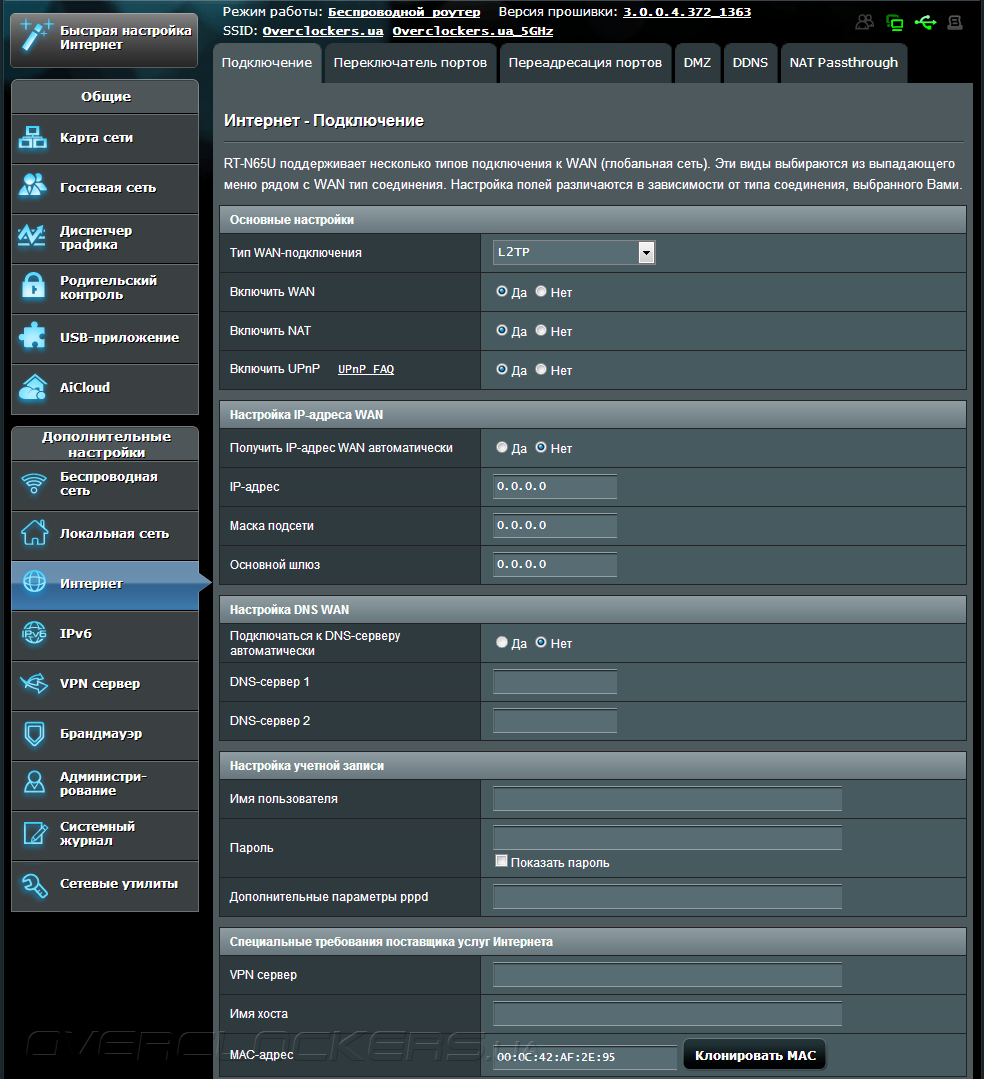

Настройка WAN-интерфейса имеет стандартный набор инструментов. В этом пункте нам предоставят доступ к ряду параметров:
- WAN-интерфейс;
- переключатель портов;
- переадресация портов;
- DMZ-зона;
- DDNS-служба;
- дополнительные функции NAT.

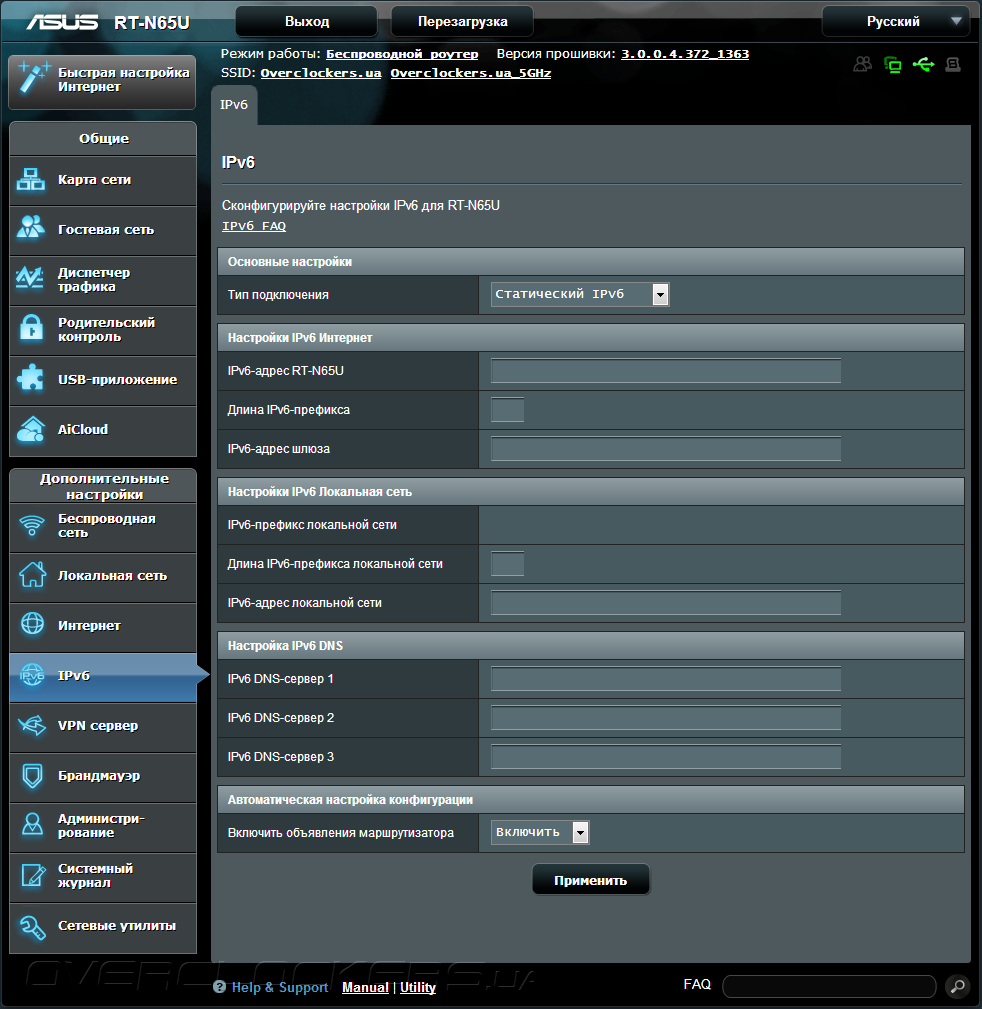

IPv6 полноценно поддерживается роутером ASUS RT-N65U. Настроить все это не составит труда, каждый пункт меню оснащен неплохой инструкцией.

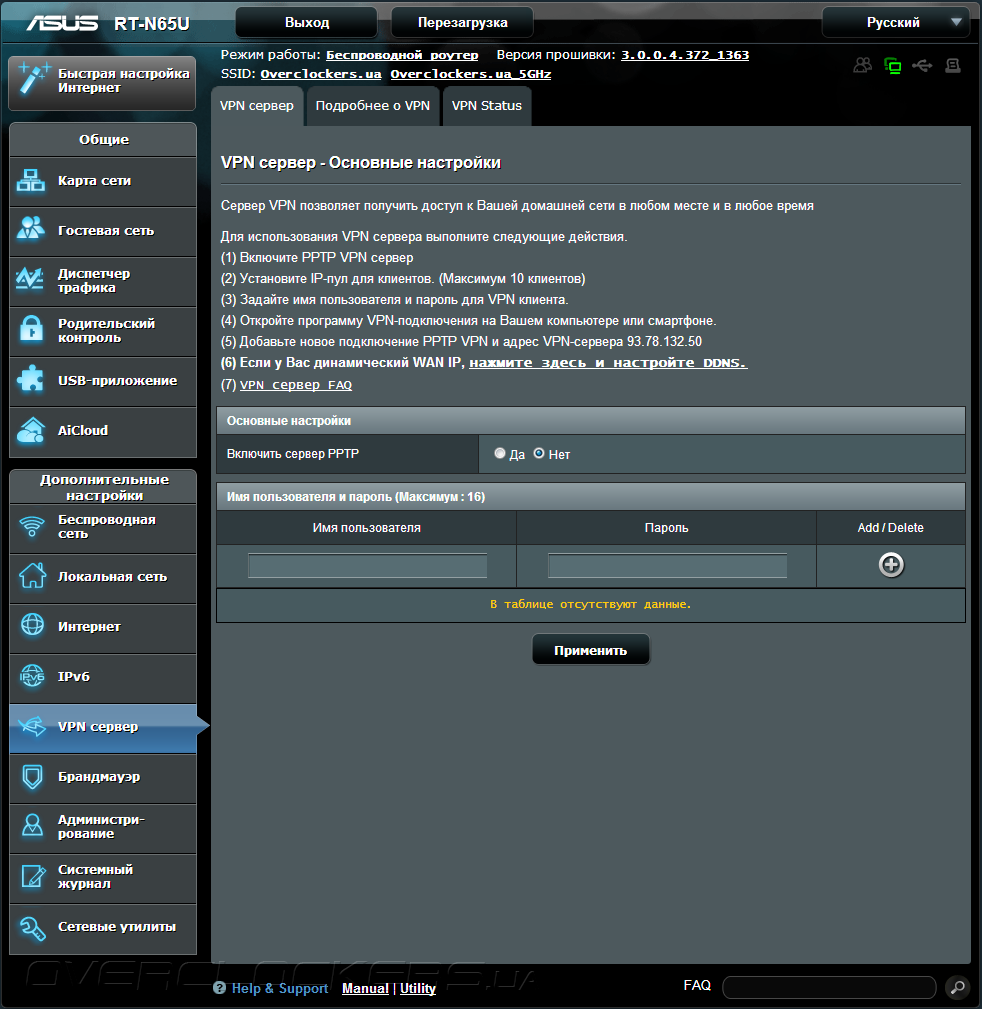

Объединить несколько удаленных рабочих мест или просто включить все свои узлы в одну сеть поможет VPN-сервер.

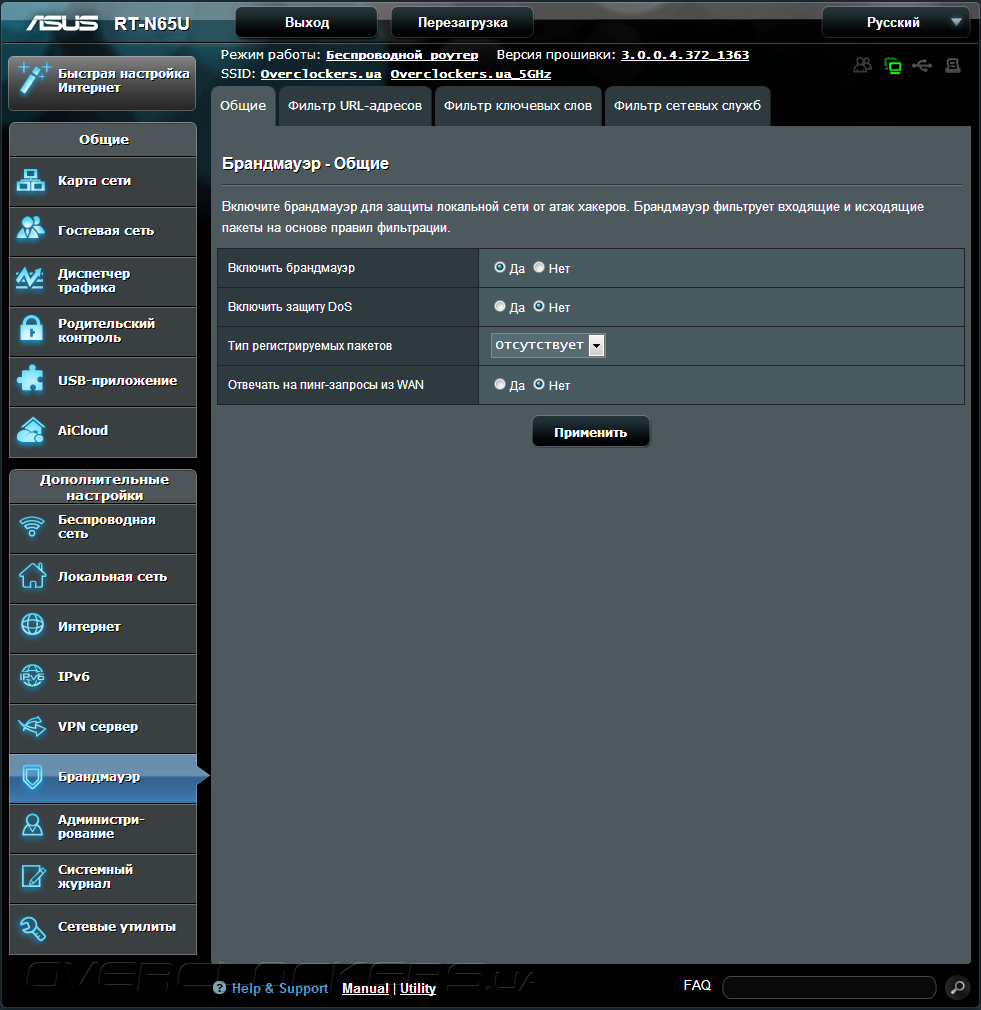

В RT-N65U имеется возможность настроить брандмауэр. Параметры защитного экрана выведены отдельной вкладкой. В этом разделе можно настроить доступность устройства в глобальной сети. Настройка фильтрации конкретных сайтов и фильтры по ключевым словам в содержимом загрузок, может предоставить определенную гибкость в работе с девайсом. Использование специальных фильтров в указанное время дополняет мощный инструмент для ограничения несанкционированного доступа в Интернет и наоборот извне.

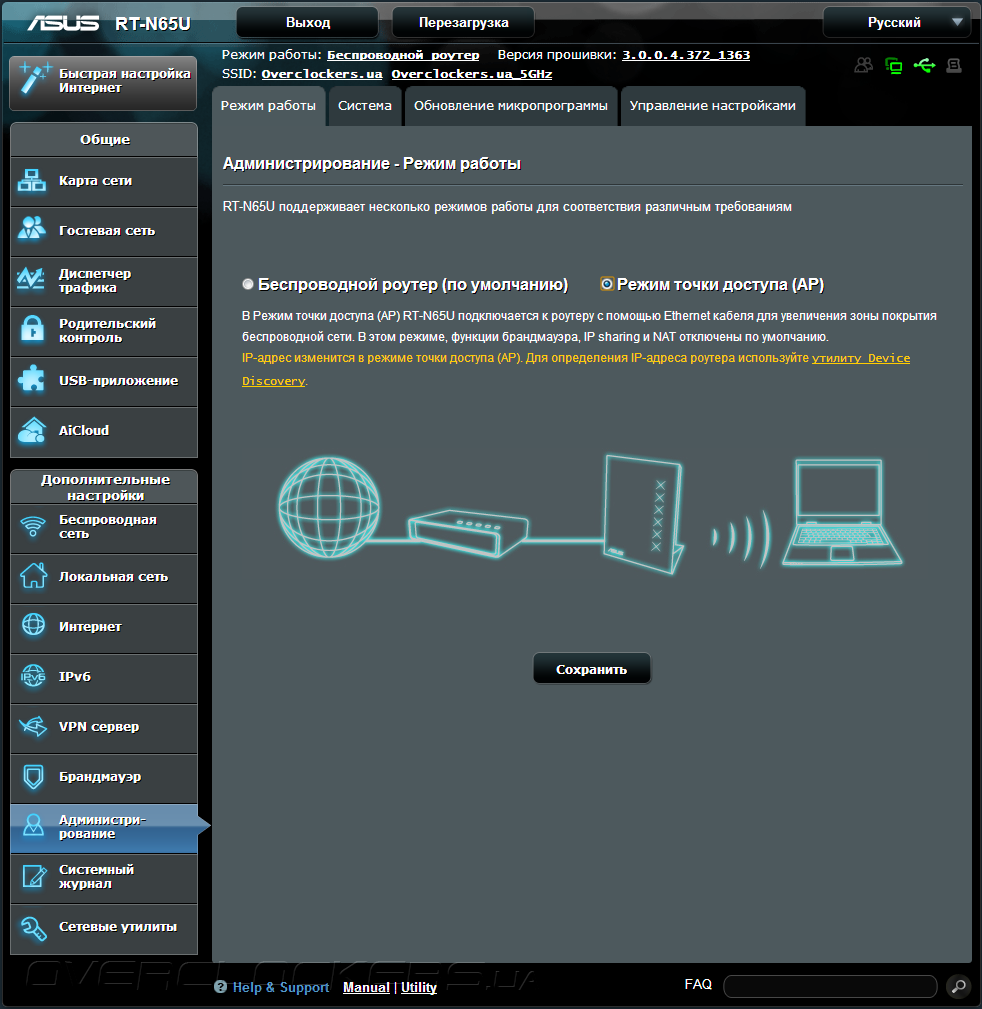

В пункте «Администрирование», можно менять параметры работы, отвечающие за работу маршрутизатора в целом. Например, подпункт «Режим работы», позволяет настроить работу оборудования: точкой доступа или беспроводным роутером. Отсутствие функции повторителя можно отнести к недостаткам модели.
Открыть доступ к веб-интерфейсу ASUS RT-N65U из сети Интернет или по Telnet также не составит труда. Обновление и сохранение прошивки с конфигурацией устройства происходит в этом же разделе.
Реализация логирования событий в ASUS вне всяких похвал. Вкладка «Системный журнал» — это целый раздел меню, предназначенный для отображения статистики работы оборудования и сети в целом. Предоставить возможность в основном меню к данным журналирования является хорошим тоном среди производителей, ведь именно в них кроется решение многих проблем в неработоспособности устройства и сети. В данной модели можно изучать:
- системные логи;
- информацию беспроводной связи;
- лог протокола DHCP;
- состояния работы IPv6;
- таблицы маршрутизации;
- данные переадресации портов;
- установленные соединения.

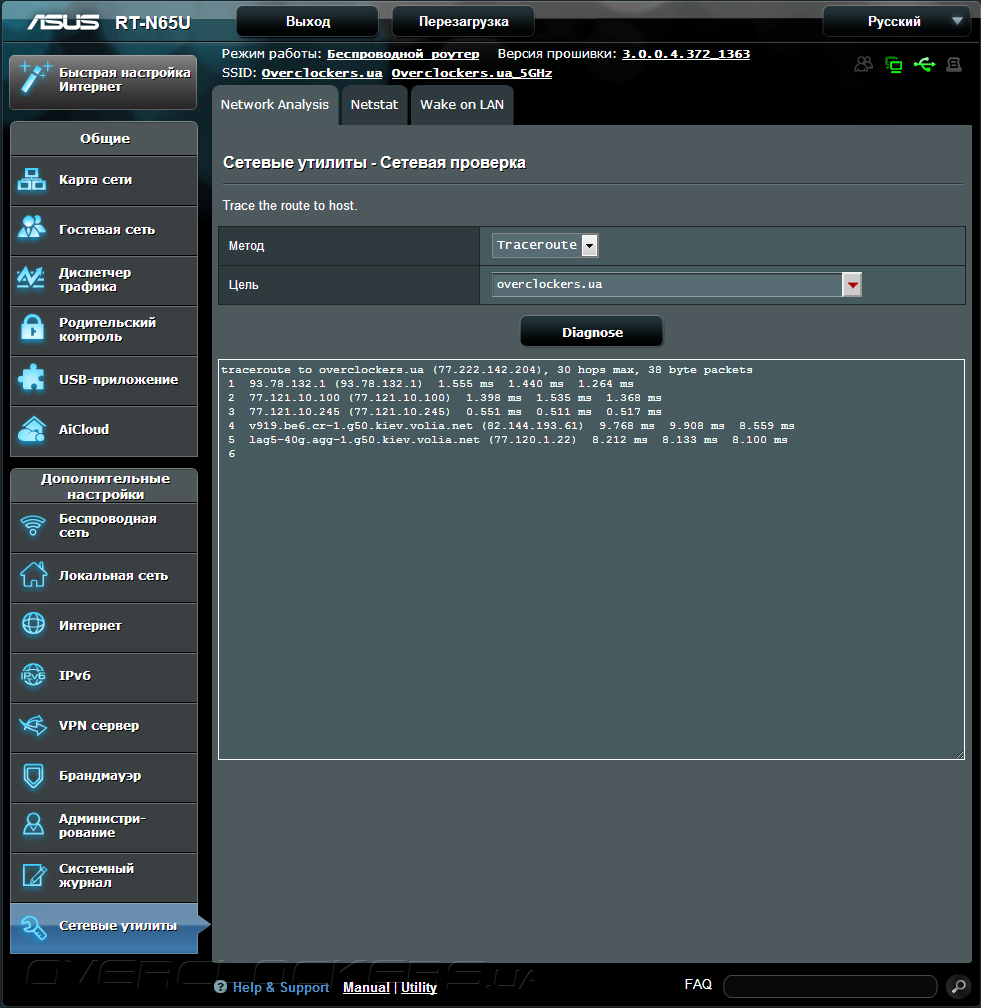

Функции проверки состояния хостов в сети и другие сетевые утилиты доступны во вкладке «Сетевые утилиты». Для того чтобы проверить доступность какого-либо узла не обязательно в терминале системы набирать ping или запускать громоздкие приложения, это можно сделать на самом маршрутизаторе. Утилита Netstat и технология пробуждения по сети Wake-on-LAN будут приятными дополнениями в работе.
Пройдя все этапы настройки маршрутизатора ASUS RT-N65U можно делать вывод, что перед нами классический добротный домашний маршрутизатор. Удобное меню и множество подсказок при настройке приятно обрадуют своих владельцев. В меню иногда прослеживаются погрешности в переводе, но можно надеяться, что эти пробелы решит новая версия прошивки.
Тестирование производительности
Напомним, ASUS RT-N65U предстает перед нами как гибридное решение с двумя SoC от MediaTek, а именно RT3883 и RT3352. Маршрутизатор заявлен как двухдиапазонный, он работает одновременно на частотах 2,4 ГГц и 5 ГГц. У RT-N65U на борту три внутренних антенны — две задействованы под работу в диапазоне 2,4 ГГц и три антенны — 5 ГГц.
Сеть Wi-Fi работает в стандартах 802.11a/b/g/n. Производительность беспроводной сети стандарта 802.11n будем измерять в нашем тестировании с учетом несущих стен «хрущевского» дома с кирпичной кладкой. Учитывая особенности нашей двухдиапазонной точки, при тестировании роутера в одном диапазоне, второй отключался физически.
Скорость фиксировалась и проверялась несколькими методами:
- SpeedTest mini. Программа устанавливалась на ПК-сервер, а с ПК-клиента проводился запрос на измерения скорости приема/отдачи.
- Iperf. Серверная часть программы устанавливался на сервер, клиентская на ПК-клиент, с командной строки клиента проводился запрос на измерение скорости приема/отдачи.
- Стандартные системные средства. Проводилась передача между сервером и клиентом файла, объемом 2 ГБ, в каждую сторону по очереди. Скорость измерялась системными средствами Windows.
Во время проведения тестов, в диапазоне вещания находилось шесть «других» сетей, вещающих на каналах: 4, 6, 9, 11. Для тестирования в 2,4 ГГц диапазоне использовался 1 канал на частоте 2412 МГц. Ширина канала — 40 МГц. Для тестирования в 5 ГГц диапазоне использовался 40 канал на частоте 5200 МГц. Ширина канала — 40 МГц.
В тестировании принимают участие два различных приемопередатчика.

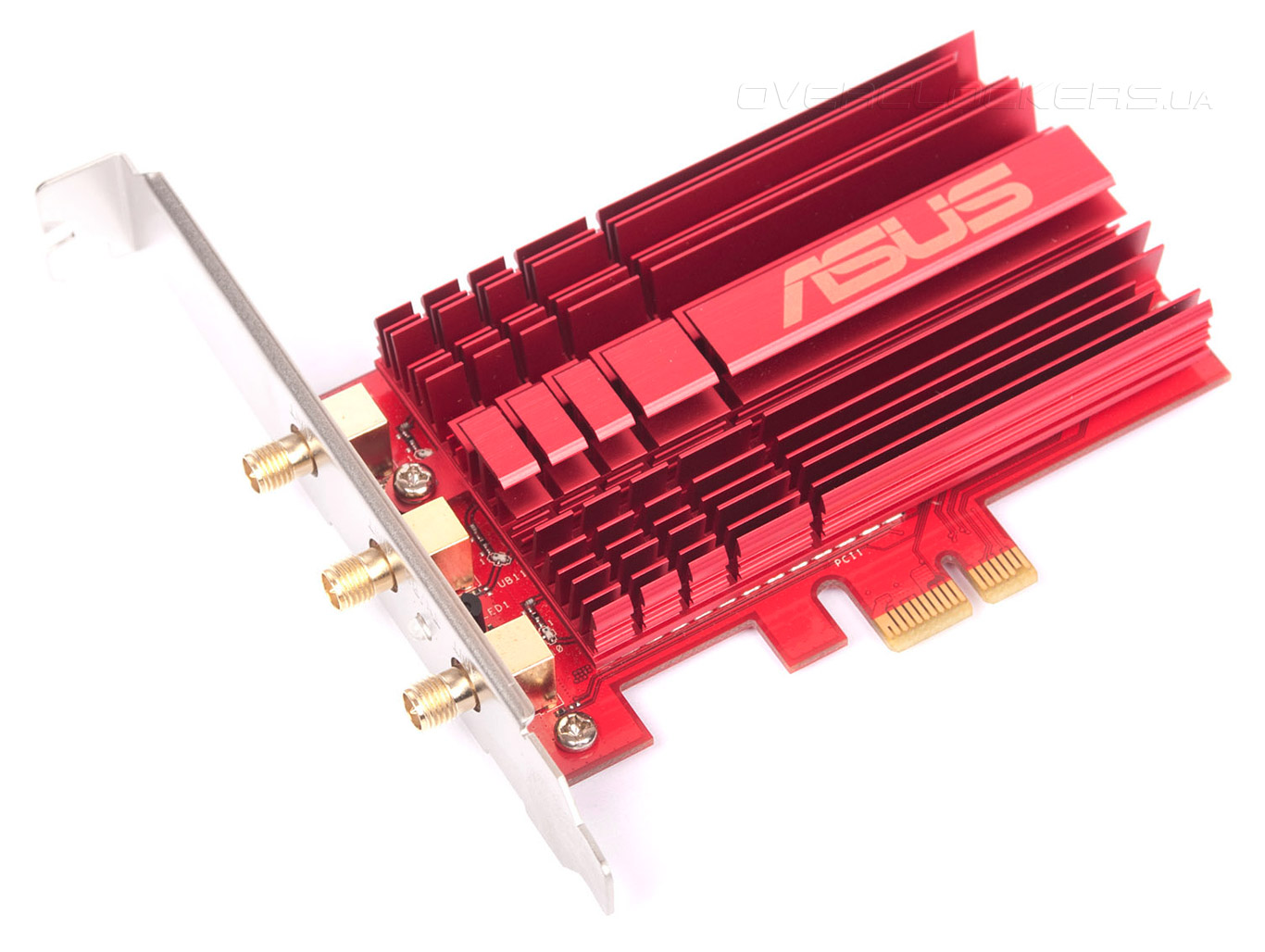

ASUS PCE-AC66
Высокопроизводительное решение от ASUS. Приемопередатчик реализован на мощном чипе Broadcom BCM4360. Может работать с Wi-Fi сетями стандарта 802.11a/b/g/n/ac на частотах 2,4 ГГц и 5 ГГц. Максимальная, теоретическая пропускная способность в 802.11n и 802.11ac составляет 450 Мбит/с и 1300 Мбит/с соответственно. Устройство подключается по шине PCI Express 2.0 x1. В комплекте присутствуют три выносные антенны, которые размещались на корпусе ПК.

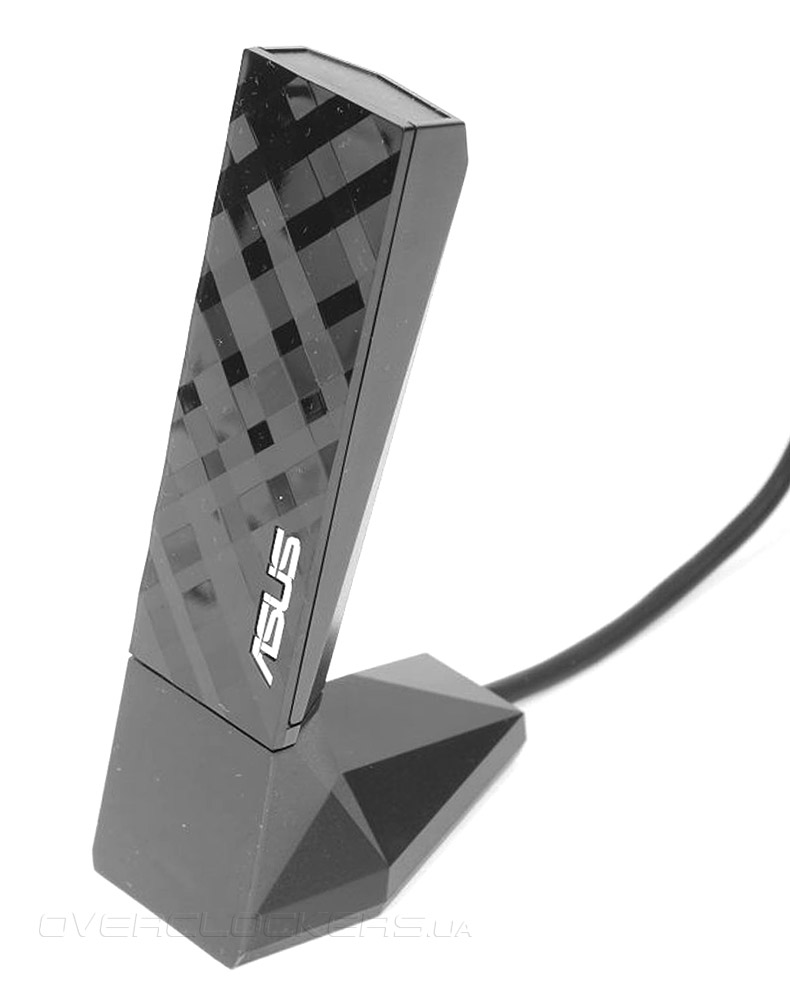

ASUS USB-AC53
Компактный и в тоже время портативный приемопередатчик, предназначенный для замены штатных адаптеров Wi-Fi в ноутбуках. Устройство основано на трансивере BCM43526. Может работать с Wi-Fi сетями стандарта 802.11a/b/g/n/ac на частотах 2,4 ГГц и 5 ГГц. Максимальная, теоретическая пропускная способность в 802.11n и 802.11ac составляет 300 Мбит/с и 866 Мбит/с соответственно. Устройство подключается по шине USB 2.0. На борту имеются две внутренние антенны.
Тестовый стенд
Сервер:
- процессор: Intel Core 2 Duo E6600 (2,4 ГГц);
- материнская плата: ASUS P5B Deluxe (Intel P965);
- память: Corsair XMS2 6400C4 (4 ГБ DDR2-800);
- видеокарта: Gigabyte GV-N96TZL-1GI (GeForce 9600 GT);
- накопитель: WD5001AALS (500 ГБ, 7200 об/мин, SATA 2);
- блок питания: Chieftec APS-400S (400 Вт).
- процессор: Intel Core i5-760 (2,8 ГГц);
- материнская плата: ASRock H55M-LE (Intel H55);
- память: KHX1600C9D3K2/8GX (8 ГБ DDR3-1600);
- видеокарта: GV-N660WF2-2GD (GeForce GTX 660);
- накопитель: SSD Intel 520 180GB;
- блок питания: Cooler Master eXtreme Power RP-550-PCAP (550 Вт).
Режимы тестирования:
- 802.11n (5GHz) Wi-Fi to LAN — ПК сервер подключен к ASUS RT-N65U гигабитным соединением по витой паре. ПК клиент (ASUS PCE-AC66) подключен ASUS RT-N65U по Wi-Fi стандарта 802.11n в 5 ГГц диапазоне.
- 802.11n (5GHz) Wi-Fi to Wi-Fi — ПК сервер (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 5 ГГц диапазоне. ПК клиент (USB-AC53) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 5 ГГц диапазоне.
- 802.11n (5GHz+2,4GHz) Wi-Fi to LAN — ПК сервер подключен к ASUS RT-N65U гигабитным соединением по витой паре. ПК клиент (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 5 ГГц диапазоне. К ASUS RT-N65U по стандарту 802.11n в 2,4 ГГц диапазоне подключены три портативных устройства, на которых активно проводится веб-серфинг.
- 802.11n (5GHz+2,4GHz) Wi-Fi to Wi-Fi — ПК сервер (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n. ПК клиент (USB-AC53) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n. К ASUS RT-N65U по стандарту 802.11n в 2,4 ГГц диапазоне подключены три портативных устройства, на которых активно проводится веб-серфинг.
- 802.11n (2,4GHz) Wi-Fi to LAN — ПК сервер подключен к ASUS RT-N65U гигабитным соединением по витой паре. ПК клиент (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 2,4 ГГц диапазоне.
- 802.11n (2,4GHz) Wi-Fi to Wi-Fi — ПК сервер (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 2,4 ГГц диапазоне. ПК клиент (USB-AC53) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n.
- Без нагрузки на роутер — обычная работа маршрутизатора. Дополнительные подключения отсутствуют.
- Нагрузка под торрент-клиентом — решено дополнительно нагрузить CPU роутера независимыми торрент-клиентами, установленными на двух разных ноутбуках (подключенными по LAN-интерфейсу), имеющими по 10 активных закачек каждый, для создания дополнительной нагрузки на оборудование.

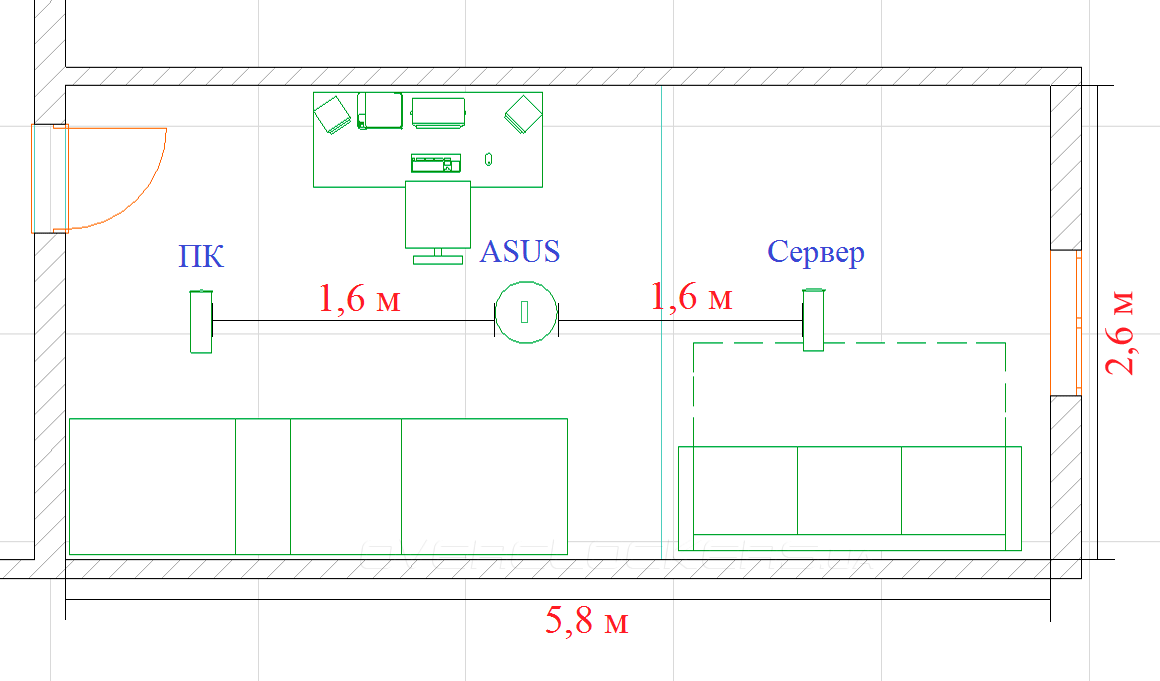

Вариант размещения 1

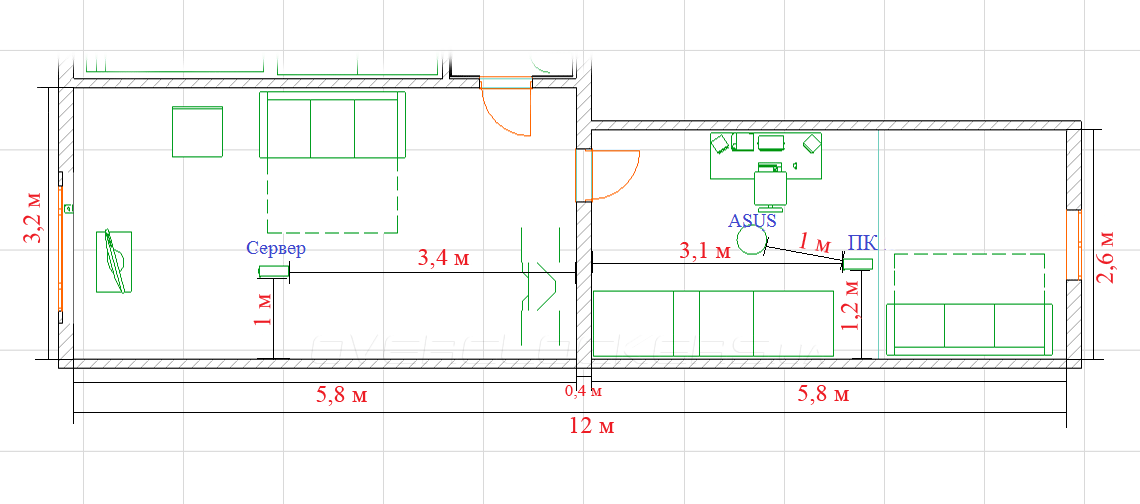

Сервер и клиентский ПК расположены в одной комнате. Расстояние каждого от ASUS RT-N65U составляет около 1,6 м. Такое размещение оборудования в квартире маловероятно, однако данное размещение устройств нацелено на вычисление максимальной скорости по Wi-Fi.
Результаты тестирования:
Рассмотрим полученные результаты. Максимально возможную скорость в 150 Мбит/с мы достигли, используя высокопроизводительный приемник ASUS PCE-AC66. Результат далекий от идеальных теоретических 225 Мбит/с.
В тестировании с тремя портативными устройствами, подключенными по Wi-Fi стандартом 802.11n на частоте 2,4 ГГц, клиент смог выжать 129 Мбит/с. Хороший результат для устройства, у которого всего три антенны для двух диапазонов.
При нагрузке по LAN-интерфейсам, ASUS RT-N65U показал себя с хорошей стороны. Можно отметить лишь небольшое падение скорости передачи данных.
Вариант размещения 2

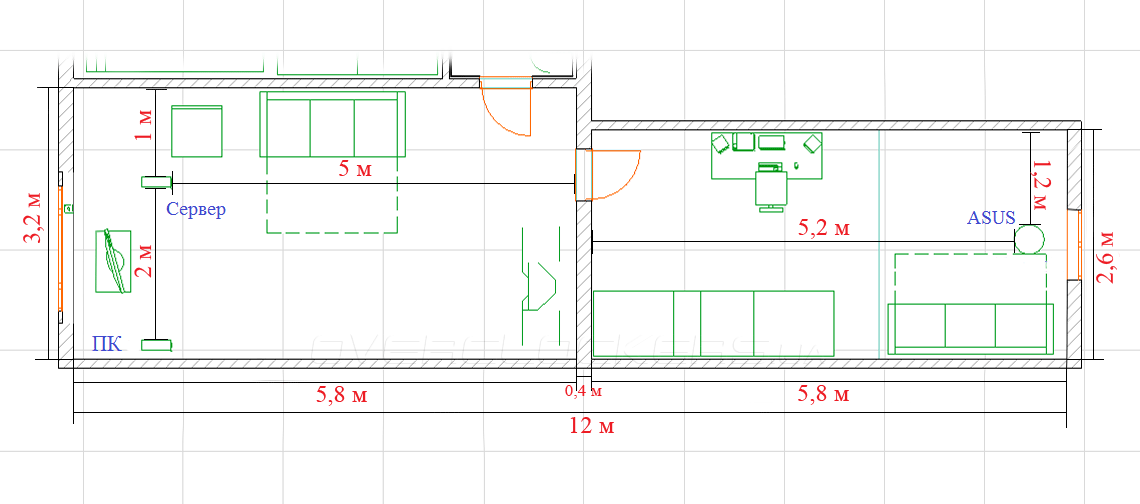

Второй этап тестирования является немного усложненным вариантом, с увеличенным расстоянием роутер-сервер, кроме того добавляется помеха в виде стены из кирпича. Данная конфигурация приближенно напоминает домашнее размещение маршрутизатора, так что посмотрим, как поведет себя ASUS RT-N65U в подобных условиях.
Результаты тестирования:
По полученным результатам приведем несколько разъяснений. Тест аналогичен предыдущему, только перед нами появилась толстая несущая кирпичная стена, толщиной 40 см.
Компьютер клиента с приемником ASUS PCE-AC66 смог достичь скорости в 134 Мбит/с. При работе в подобной комбинации, но с тремя портативными устройствами, подключенными по Wi-Fi в стандарте 802.11n на частоте 2,4 ГГц, максимальная скорость передачи данных составила 122 Мбит/с. Две сети, одновременно работающие на разных частотах и использующие три общие антенны, показали хороший результат.
При нагрузке с LAN-интерфейса, ASUS RT-N65U показал существенный провал скорости в тестировании «802.11n (5GHz) Wi-Fi to LAN».
Вариант размещения 3
Самый сложный тест для оборудования — третий вариант размещения. Сетевому пакету предстоит дважды пройти сквозь кирпичную стену толщиной 40 см — от клиента к роутеру и от роутера к серверу.
Результаты тестирования:
Максимальный результат в 60 Мбит/с на 5 ГГц и 43 Мбит/с в 2,4 ГГц диапазоне предел ASUS RT-N65U.
Можно сделать вывод, что работа в 5 ГГц диапазоне дает некоторое преимущество.
Вывод
В нашей лаборатории побывал двухдиапазонный роутер ASUS RT-N65U. В данный момент этот маршрутизатор с достаточно спорной позицией на рынке. Сейчас особую популярность завоевывает новый стандарт IEEE 802.11ac, возможности которого существенно ускоряют пропускную способность беспроводной сети. Существование IEEE 802.11n в 5 ГГц диапазоне оправдано не сколько ростом в скоростных показателях, а в самом факте ухода от помех, вызванных другими Wi-Fi точками.
Внешний вид устройства соответствует общей стилистике линейки роутеров от ASUS. Дабы не быть многословным — стильно, красиво, необычно. Внутренние антенны только подчеркивают изысканность модели. Большой вес в 368 грамм и наличие подставки, как для компактного решения вызывает у пользователя некоторую уверенность. Еще бы, массивный алюминиевый радиатор накрывает два SoC процессора. RT-N65U работает со стандартами 802.11a/b/g/n и вещает в двух диапазонах 2,4 ГГц и 5 ГГц одновременно. Управляет этим всем хорошая начинка от MediaTek.
Система управления через веб-интерфейс в лучших традициях ASUS. Классическая «морда» позволит настроить множество параметров. Меню быстрой настройки поможет не растеряться людям с ограниченными знаниями в сетях. Опытные пользователя должны оценить неплохую глубину настроек всех параметров. Приятно радуют некоторые функции модели: «Гостевая сеть», AiCloud, подробное журналирование событий.
Что касается производительности, она находится на неплохом уровне. Особенно это видно когда маршрутизатор поддается дополнительным нагрузкам по LAN-интерфейсу. В процессе тестирования ASUS RT-N65U показал максимальную скорость передачи, равную 150 Мбит/с и 95 Мбит/с для 5 ГГц и 2,4 ГГц соответственно. Результат для 2,4 ГГц диапазона можно считать более чем достойным, учитывая высокую нагрузку на диапазон и занятость «полного» для быстрой передачи канала. В тестировании с большим количеством бытовых помех (вариант размещения 3), роутер показал свои слабые стороны, как и любой другой продукт с внутренними антеннами. Как двухдиапазонное решение, на первый взгляд, ASUS RT-N65U показался немного непродуманным. Три антенны для двух диапазонов сразу не вызвали доверия, однако тесты показали, что маршрутизатор неплохо справлялся с поставленными задачами.
ASUS RT-N65U воплощение полнофункционального домашнего роутера со всеми полезными функциями. Неплохая производительность и присутствие двух диапазонов позволит уйти от помех других Wi-Fi точек, главное не забыть приобрести 5 ГГц приемопередатчик. Для тех, кто не готов выложить существенную сумму за роутер с поддержкой стандарта IEEE 802.11ac, RT-N65U будет неплохим выбором.
