Обзор материнской платы Gigabyte GA-Z97X-UD5H-BK для процессоров Socket LGA1150

Разгонный потенциал

Итак, первый из способов — форсирование профиля Extreme, сулящего частоту 4,4 ГГц. В составе тестового стенда используется Core i5-4670K, оснащённый модифицированной системой теплоотвода, а охлаждает его отличный кулер, поэтому работа ПК должна быть беспроблемной.

Gigabyte GA-Z97X-UD5H-BK

Частота и вправду составила 4,39 ГГц, без использования технологии Turbo Boost. Напряжение ЦП повысилось на 0,2 В. Разгон кольцевой шины составил 3,99 ГГц с повышением напряжения на 0,3 В. Для ОЗУ никаких мер не предпринималось.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Несложные задачи выполнялись безошибочно, а вот запуск LinX привёл к перезагрузке системы буквально в самом начале тестирования.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

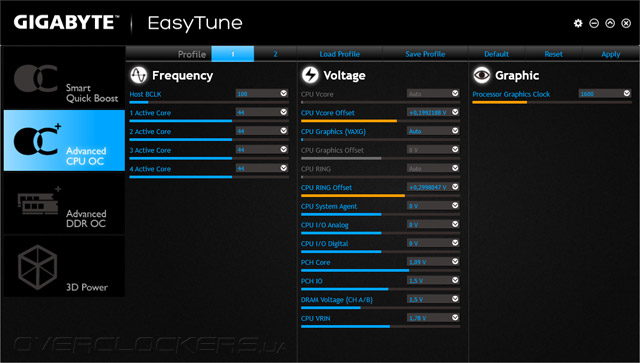

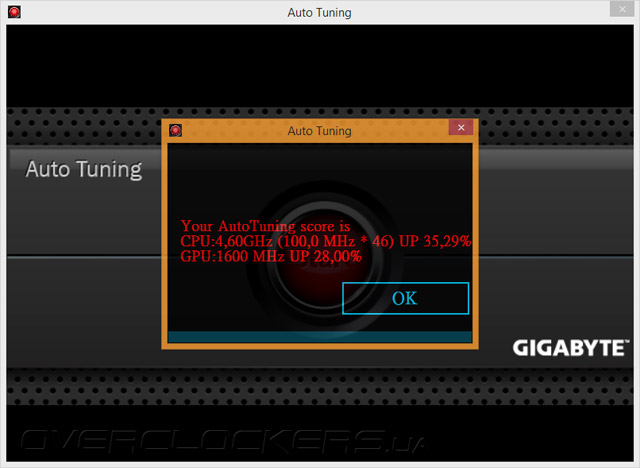

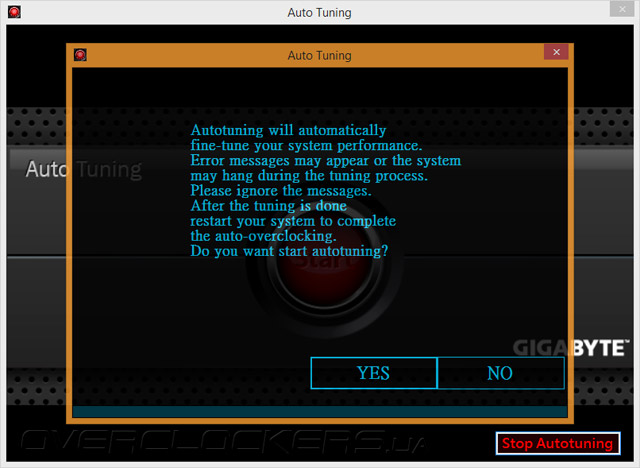

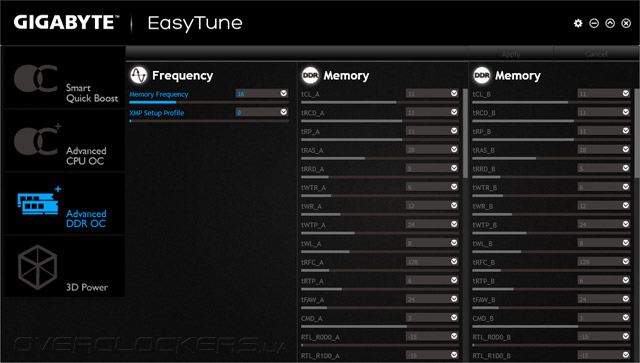

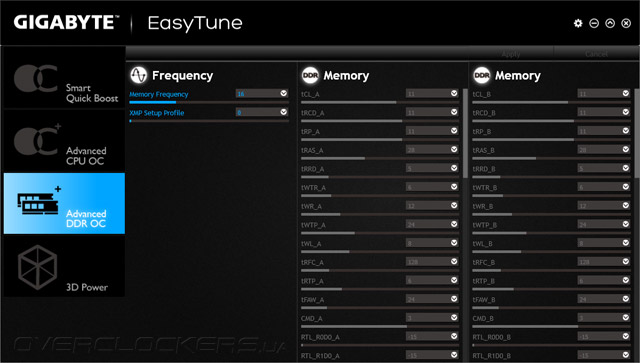

Следующий способ — применение интеллектуального механизма поиска стабильной частоты, имеющего название Auto Tuning. C его помощью система разогналась до 4,6 ГГц.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

В этот раз Turbo Boost был активирован, то есть множитель х46 будет использоваться для самых простых задач. В типичных сценариях частота находилась в районе отметок 4390–4490 МГц. Значение напряжения изменялось на такую же величину — 0,2 В. ОЗУ вновь не разгонялась.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

При проведении тестирования производительности 7-Zip система функционировала стабильно, а вот стресс-тест вновь привёл к её рестарту.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

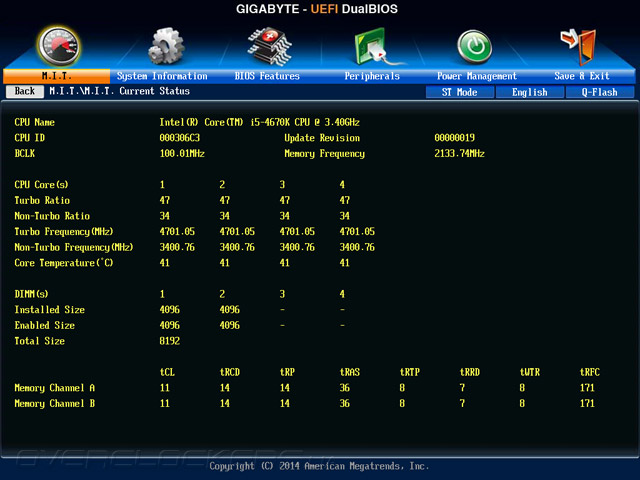

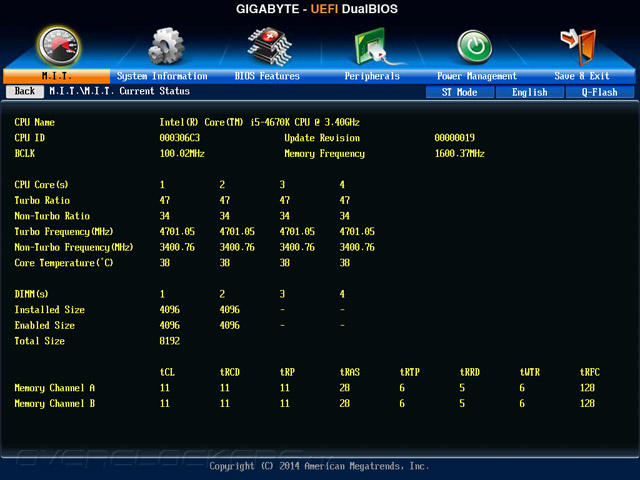

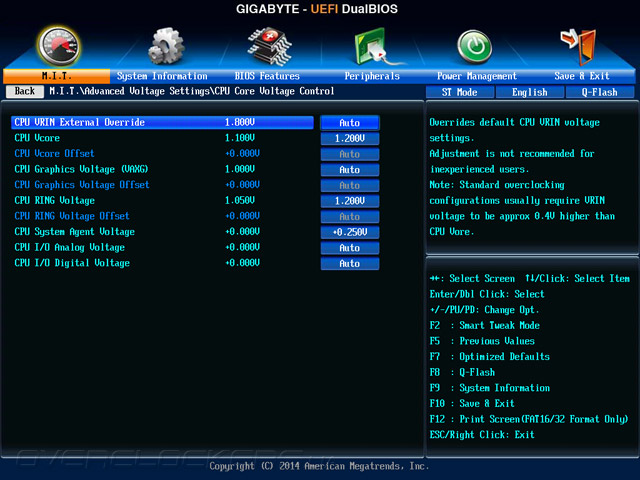

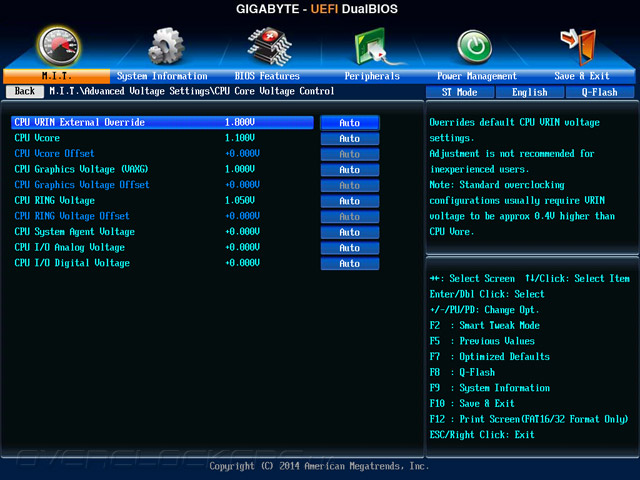

Чуть больших усилий требует активация профиля из среды UEFI. Отметка «100% Upgrade» общей картины не изменила. Частота существенно выросла — до 4,7 ГГц, а для Uncore равнялась 4,0 ГГц. Модули DRAM заработали на частоте 2133 МГц при конфигурации 11-14-14-36-1Т с повышением напряжения до 1,65 В.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Напряжение ЦП составило внушительные 1,42 В, но и это не уберегло ПК от перезагрузки при использовании LinX 0.6.5.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Выходит, в составе арсенала готовых способов разгона системы у GA-Z97X-UD5H-BK нет ничего, что может быть действительно полезным для начинающих оверклокеров.

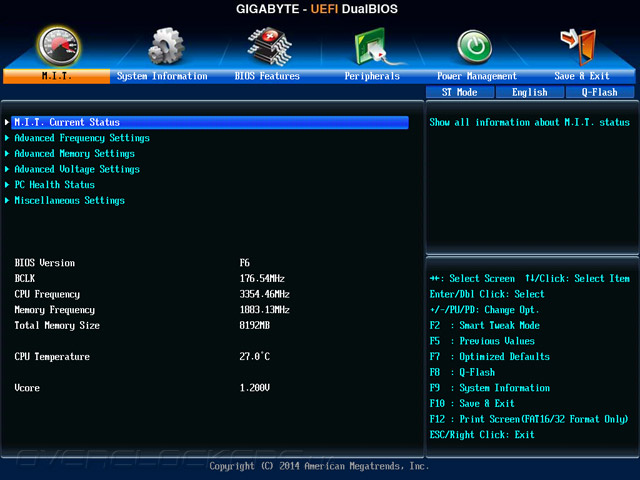

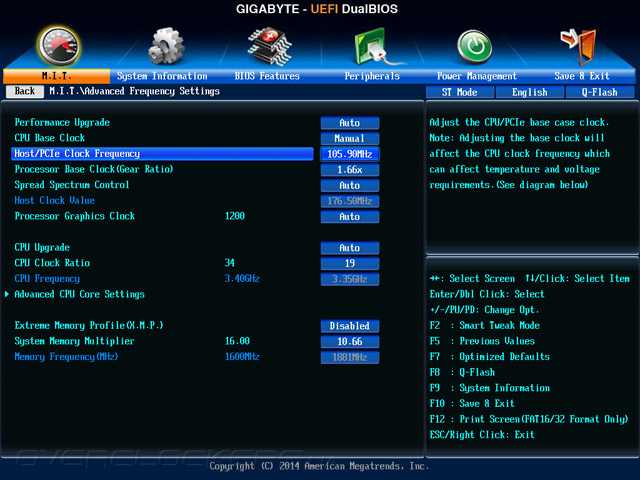

Полные возможности системы я принялся выяснять с разгона BCLK. Воспользовавшись обычным подходом, удалось повысить опорную частоту до 176,5 МГц. Значение не слишком большое, но вполне типичное для продукции Gigabyte.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

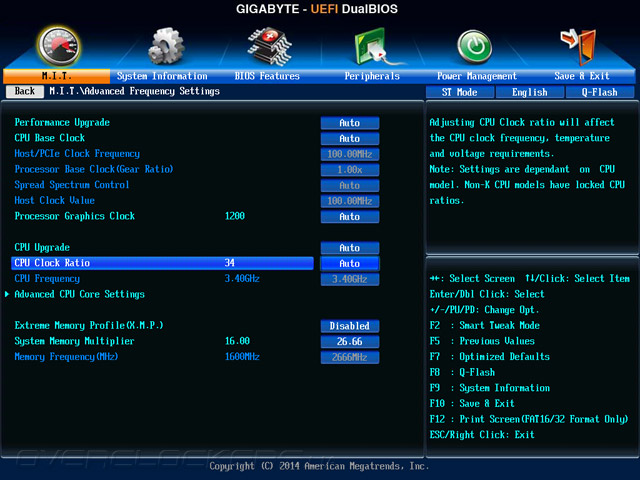

Неработоспособные параметры приводят к диалоговому окну с предложением внести правки, таким образом при работе с платой ни разу не пришлось принудительно обнулять CMOS.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

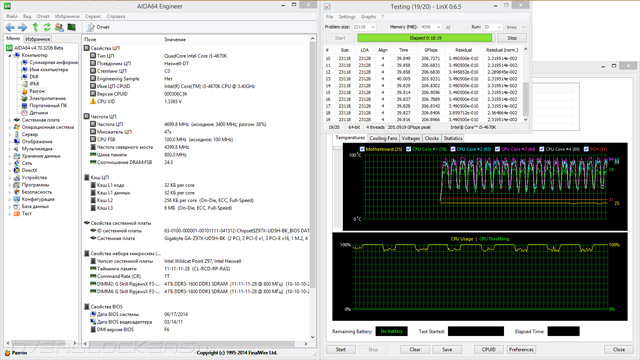

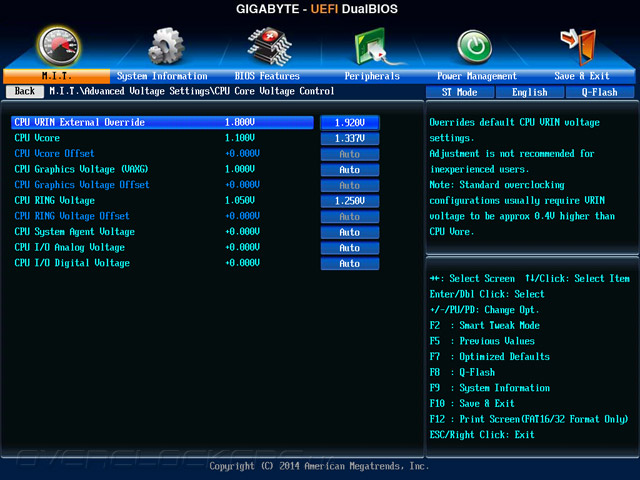

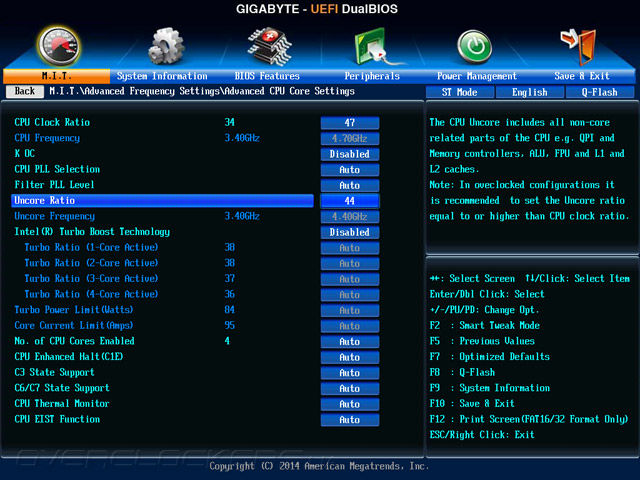

Специфическое поведение устройства при запуске LinX в случае применения готовых профилей, повышающих быстродействие системы, напомнило о тестировании GA-Z97MX-Gaming 5. В тот раз пришлось серьёзно изучить особенности её поведения и возможности тонкой настройки VRM ЦП. И как оказалось, они пригодились для куда более мощной платы. Разогнав Core i5 4670K до 4,7 ГГц с повышением напряжения до 1,35 В и увеличив VRIN до 1,9 В, а частоту кольцевой шины нарастив до величины 4,4 ГГц с компенсированным напряжением 1,3 В, я получил абсолютно нестабильную систему, перезагружающуюся на восьмой секунде теста. Эти параметры являются эталонными, то есть неоднократно используемыми на многих системных платах.

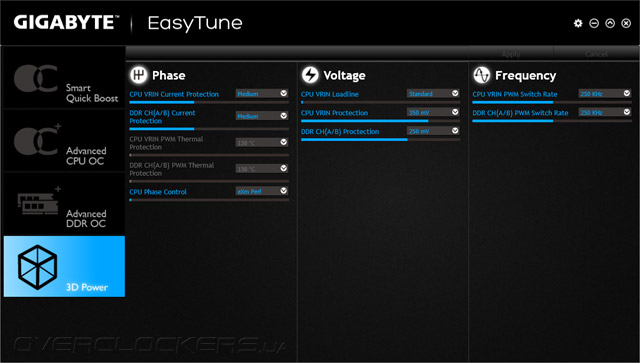

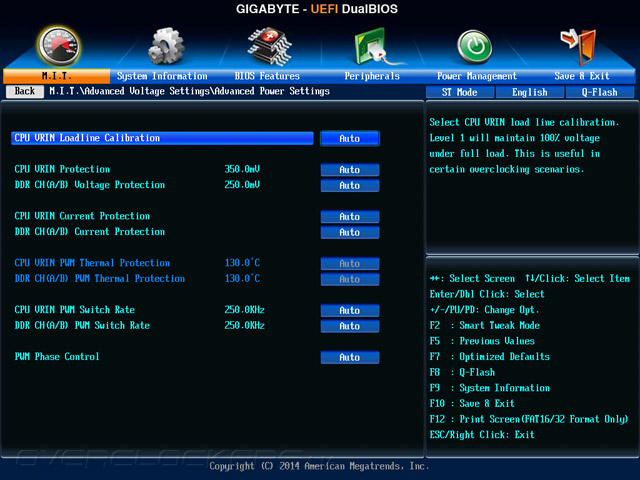

Как оказалось, буквально каждый из них нуждался в тонкой подстройке, но главное внимание, безусловно, затребовал стабилизатор. Несмотря на большое число элементов в его составе, нет ни одного профиля LLC, способного обеспечить отменную стабилизацию. Наиболее стабильным напряжение остаётся при выборе отметки «High», но при этом его уровень снижается. Поэтому устанавливаемое значение нужно было задать чуть выше необходимого — 1,92 В. Extreme CPU VRIN Current Protection и немного увеличенная частота PWM Switch Rate позволила системе не уходить на перезагрузку. Другим параметром, требующим доводки, стало напряжение блока Uncore. Отчего-то большинство системных плат при установке 1,3 В повышают итоговое число до 1,35 В, тогда как с 1,2 В такого не происходит. В итоге откатиться нужно было до 1,25 В. Но самое необычное — несоответствие CPU Vcore, которое также несколько завышалось. В этом можно удостовериться как при помощи программного, так и аппаратного мониторинга. Отмечу, такой режим работы ЦП не является граничным с точки зрения его частотных возможностей, а ограничивающим фактором в дальнейшем повышении тактовой частоты выступает температура. Самовольно увеличивающееся напряжение питания приводило к перегреву буквально сразу же, а коррекция значения до 1,337 В позволила завершиться всему циклу стресс-тестов.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

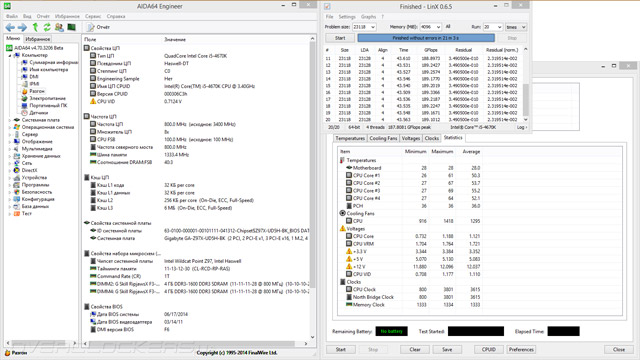

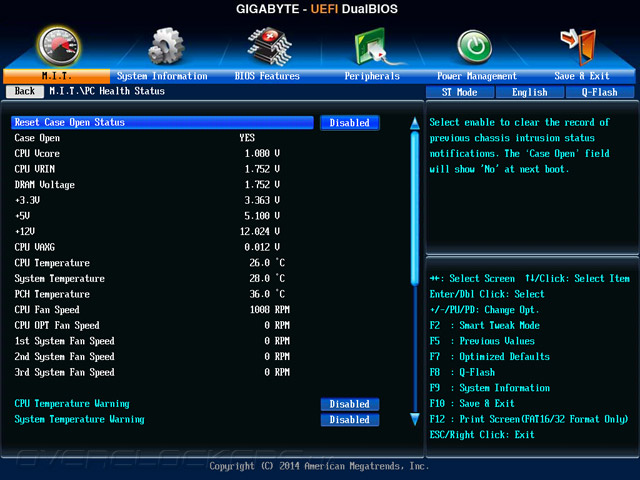

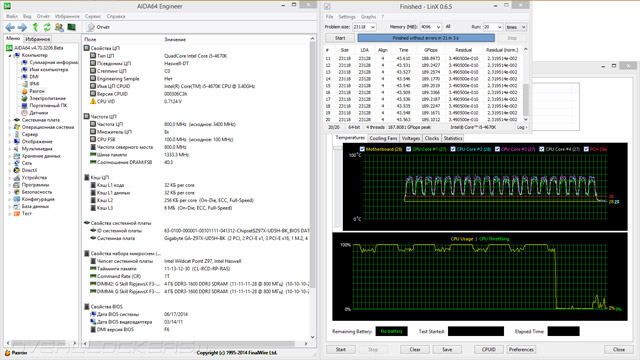

Технологии энергосбережения работали в полной мере. Все эти особенности вряд ли заметит конечный потребитель, настраивающий, очевидно — впервые, работу нового ЦП в тандеме с GA-Z97X-UD5H-BK. Но озвученные особенности её поведения совершенно не делают ей чести.

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Температура в зоне VRM ожидаемо оказалась весьма небольшой. Наиболее горячий участок прогревался лишь до 48 °C, а верхняя грань радиаторов — всего до 37 °C. Уровень потребления электроэнергии укладывался в границы 87–305 Вт, что является обычным результатом.

Gigabyte GA-Z97X-UD5H-BK

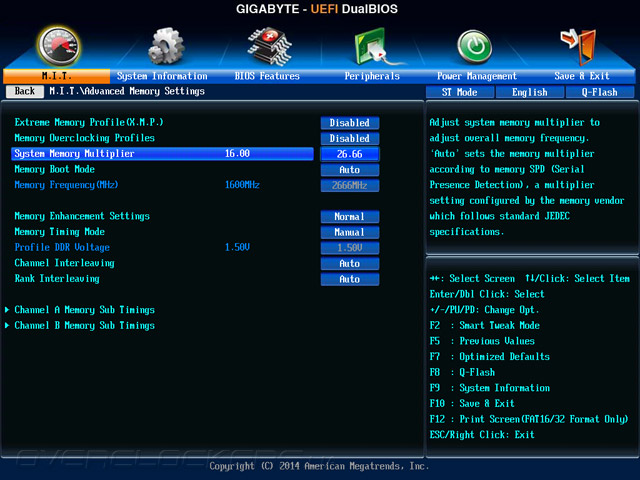

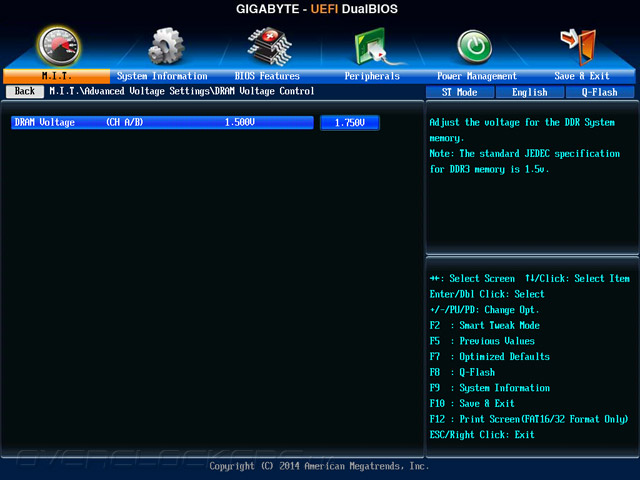

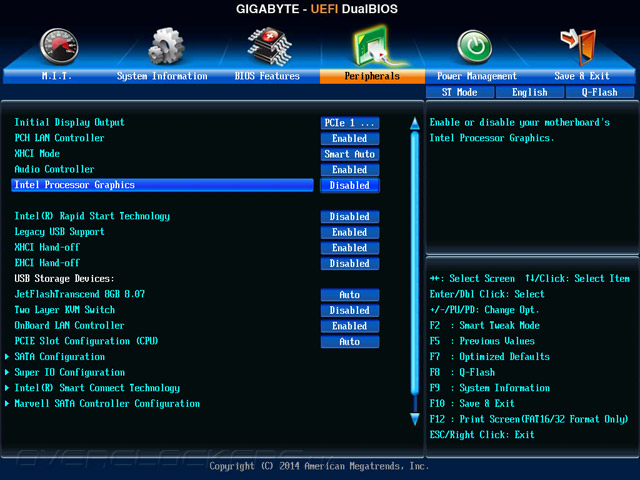

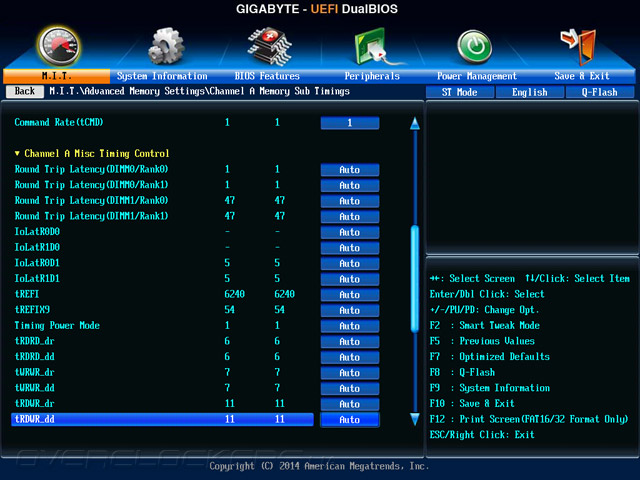

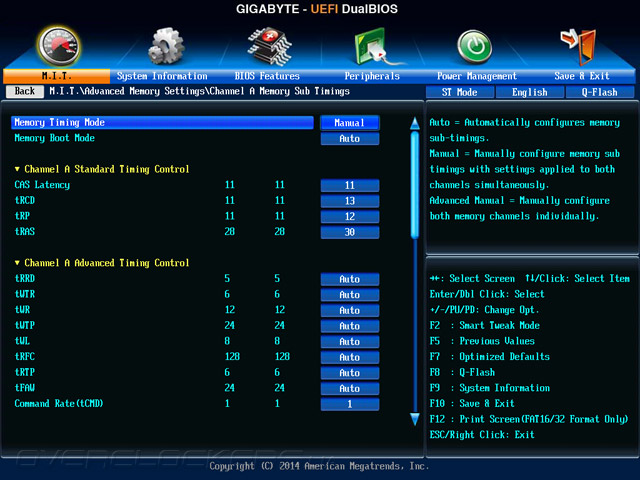

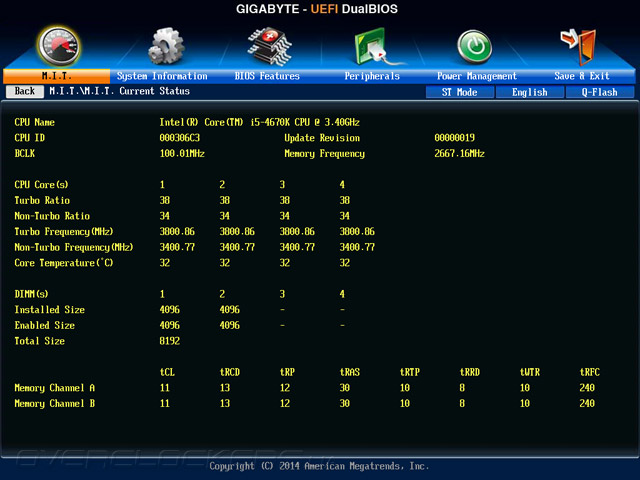

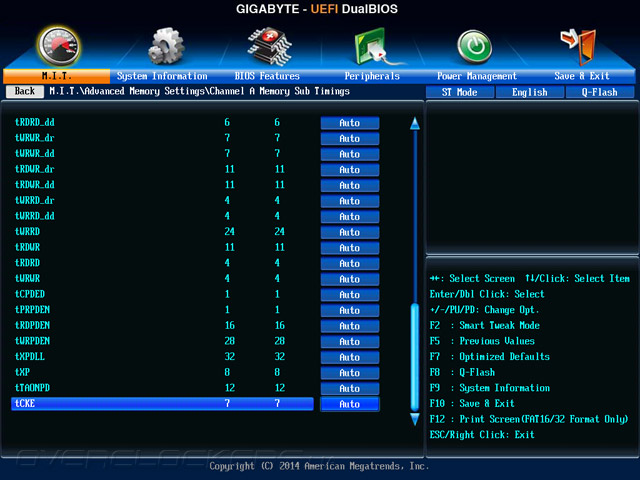

Комплект оперативной памяти удалось разогнать абсолютно без проблем, следует лишь помнить о необходимой деактивации встроенной видеоподсистемы, иначе стабильности не видать. При увеличенном до 1,75 В напряжении частота составила 2666 МГц, а конфигурация задержек имела вид 11-13-12-30-1T.

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BKGigabyte GA-Z97X-UD5H-BK

В результате всех экспериментов удалось выявить в GA-Z97X-UD5H-BK вполне дееспособный продукт, где при вдумчивом подходе к разгону можно достигнуть абсолютного максимума. Температура элементов при этом будет привлекательно низкой, а энергосбережение — действующим, и, как следствие, потребление системой — вполне адекватным. Совсем другое дело, когда для этого придётся прибегнуть к тонкой настройке модуля VRM, что в наших обзорах разгонных возможностей приходится делать крайне редко.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.70 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Частота процессора при любых нагрузках достигала 3,8 ГГц, как и на подавляющем большинстве прежде протестированных системных плат.

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Подсистема памяти функционирует исправно.

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

В синтетических бенчмарках рассматриваемая плата демонстрирует хорошие показатели.

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

Gigabyte GA-Z97X-UD5H-BK

В играх испытуемая проявила себя тоже хорошо. Общее быстродействие является абсолютно типичным, ничем радикально не лучше, но и не хуже, чем у прямых конкурентов.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-UD5H-BK

Характер работы материнской платы не блещет экономичностью, но итоговый уровень не критично высокий. Традиционно, отключение встроенной видеокарты позволит отыграть около шести ватт, приблизив отметки к значениям 85–178 Вт.


Вывод

Над GA-Z97X-UD5H-BK очень хорошо поработали и дизайнеры, и маркетологи. В особенности, очень ярко проявляется её принадлежность к особой серии. Это заметно не только по элементам оформления самой платы, но и по сопутствующим деталям из комплекта поставки. Изделие из серии Ultra Durable играет новыми красками, что и говорить — побуждает к покупке.

К дизайну, оформлению и оснащению никаких вопросов нет. Каких-либо трудностей при наладке системы не было. Имеющийся набор возможностей выглядит всеохватывающе, немного уходя за грань обычного устройства для типичных потребителей, но, видимо, именно такой образ и был поставлен как цель.

Никакого бонусного программного обеспечения не предусмотрено, это прерогатива игровой и оверклокерской серий материнских плат. Но, в целом, фирменных утилит, как от Gigabyte, так и от непосредственных производителей компонентов, должно быть достаточно для настройки и успешной эксплуатации системы.

Небольшие вопросы возникли при разгоне. Фирменные механизмы, упрощающие процедуру, оказались не полностью работоспособными. Благо, самостоятельно занявшись ним, можно достигнуть полной отдачи от компонентов. В некоторых аспектах, в особенности — при разгоне ЦП, потребовалось потратить немного больше времени, чем всегда. Но все этапы контролируемы, причём как при помощи ПО, так и на аппаратном уровне, ведь плата обладает группой контактных площадок, где можно замерить восемь действующих напряжений. Этого вполне достаточно для толковой настройки. Запас прочности компонентов, а также используемые охлаждающие конструкции позволят пользователю не беспокоиться о высоких температурах. Поэтому для людей, сторонящихся современных трендов «геймерских» систем, GA-Z97X-UD5H-BK может стать вполне подходящим решением для сборки нового ПК.
