Обзор материнской платы ASUS Sabertooth Z170 Mark 1 для процессоров Intel LGA1151

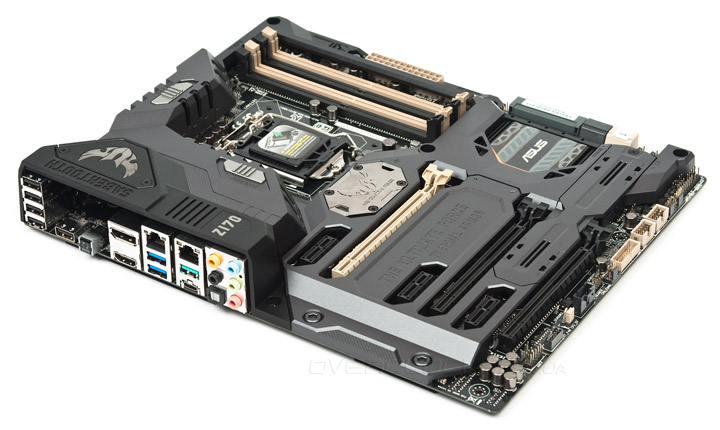

После выхода процессоров Skylake производители материнских плат не спеша принялись обновлять свои модельные ряды. Например, ASUS лишь недавно представила высокоуровневое решение Maximus VIII Extreme, тогда как младшие представители этой линейки вышли сразу после анонса новой платформы. Пока мы ожидаем новинку, к нам в лабораторию попала максимально заряженная модель из серии TUF — Sabertooth Z170 Mark 1. Она является венцом творчества инженеров ASUS, формируя образ лихой, крепкой, всемогущей платы, способной работать практически при любых условиях. Защитой от факторов внешней среды служит комплекс конструктивных мер, куда входит не только «щит», но и множество мелких дополнительных элементов, выносные термопары и даже пара вентиляторов.

Можно приветствовать появление гнезда M.2, остальные типы интерфейсов и ранее, у моделей-предшественниц, представляли собой только самые современные виды и ревизии.

ASUS Sabertooth Z170 Mark 1

Основные характеристики платы собраны в таблице:

Модель ASUS Sabertooth Z170 Mark 1
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400, максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4, x2)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 11 (10x 4pin, 1x 3pin)
1x 5pin (Extension Fan connector)
1x 4pin (Water Pump header)
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z170)
8 x 2.0 (4 разъёма на задней панели, Z170)
SATA Express 2 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z97), 2 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Realtek RTL8111H (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thunderbolt header, TUF Thermal Armor, TUF Thermal Radar 2, Q-LED (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, комплектация тремя выносными термодатчиками и двумя вентиляторами, плата расширения ASUS Hyper M.2 x4 mini
Цена в рознице $343

Устройство примечательно огромным числом термодатчиков, расположенных на PCB, а ещё не менее впечатляющим количеством колодок, куда можно подключать вентиляторы. При помощи фирменного ПО Thermal Radar 2 пользователь получает лучшую на рынке возможность по комплексной настройке своего ПК в сфере охлаждения.


Упаковка и комплектация

Оформление коробки узнаваемо, производитель решил его никак не менять в новой серии плат. Продукт не обходится без повсеместного инвайта для игры World of Warships. Также на лицевой стороне отмечены входящие в комплект поставки карта расширения с гнездом типа M.2 (одно уже находится на PCB) и жетон, стилизованный под армейский, он прикручен к экранирующей пластиковой конструкции.

ASUS Sabertooth Z170 Mark 1

На тыльной стороне находится фото изделия вместе с отдельным ракурсом его задней панели, таблица с основными характеристиками и описание реализованной концепции серии The Ultimate Force.

ASUS Sabertooth Z170 Mark 1

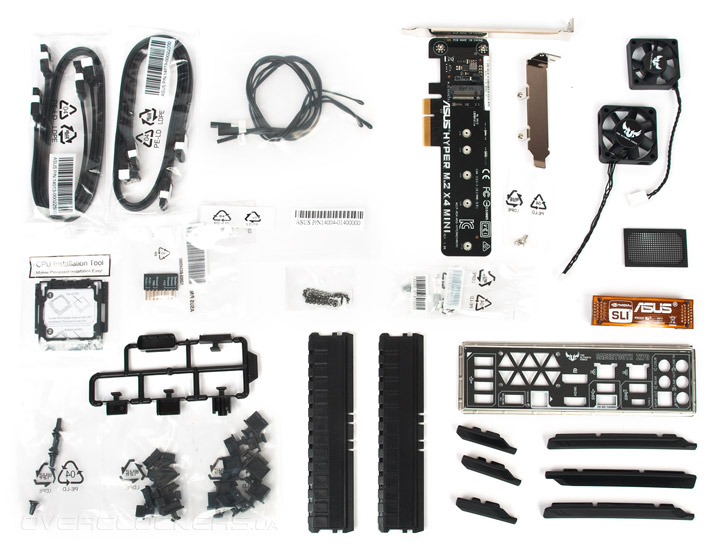

Вместе с платой в коробке находится множество любопытных вещей:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • документы об условиях ограниченной пятилетней гарантии;
  • сертификат качества (надёжности) TUF-компонентов;
  • инструкция по выполнению монтажа карты расширения ASUS Hyper M.2 x4 mini;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • две наклейки для корпуса с логотипом TUF на прозрачной основе;
ASUS Sabertooth Z170 Mark 1
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъемом на одном из концов;
  • три выносные термопары;
  • фирменный пластиковый фиксатор для процессоров;
  • переходник для удобного подключения корпусных разъемов ASUS Q-Connector;
  • цепочка для жетона;
  • пластиковые заглушки для всех внутренних и наружных портов;
  • карта расширения ASUS Hyper M.2 x4 mini (адаптер PCI-E x4 — M.2);
  • два комплекта из крепёжного винта и стойки для устройств формата M.2;
  • сменная заглушка карты расширения для задней панели корпуса (меньшего размера) и пара крепёжных винтов к ней;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четырёхконтактный вентилятор и пылевой фильтр к нему;
  • трёхконтактный вентилятор;
  • комплект крепёжных винтов (на фото не попали).
ASUS Sabertooth Z170 Mark 1

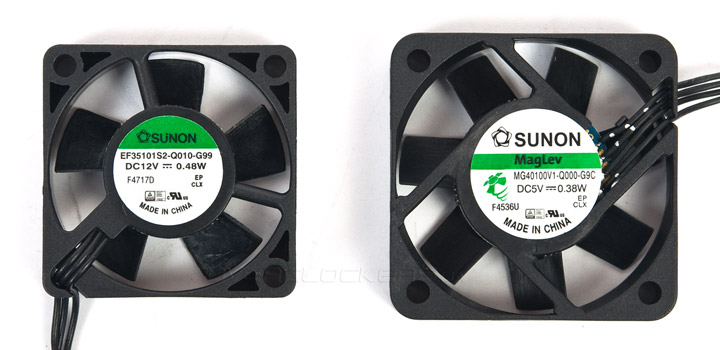

Модели вентиляторов совпадают с используемыми вместе с ASUS Sabertooth Z97 Mark S. Это Sunon MagLev MG40100V1-Q000-G9C (DC5V, 0,38W) и Sunon EF35101S2-Q010-G99 (DC12V, 0,48W).

ASUS Sabertooth Z170 Mark 1

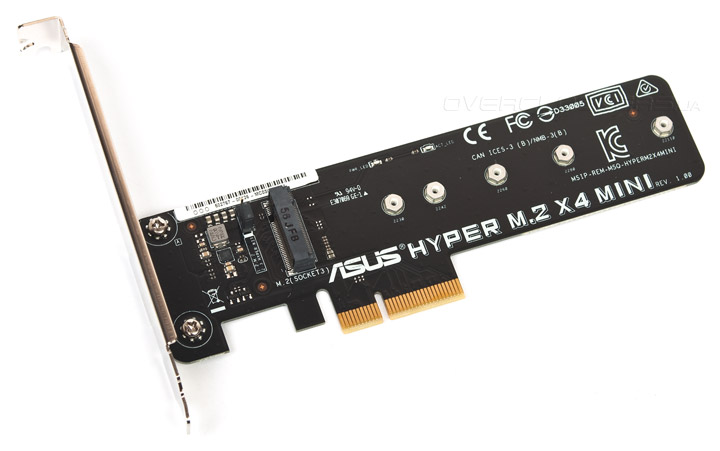

Плата ASUS Hyper M.2 x4 mini является оформленным, самостоятельным продуктом, который можно купить и отдельно, но здесь она прилагается в качестве бонуса.

ASUS Sabertooth Z170 Mark 1


Внешний вид

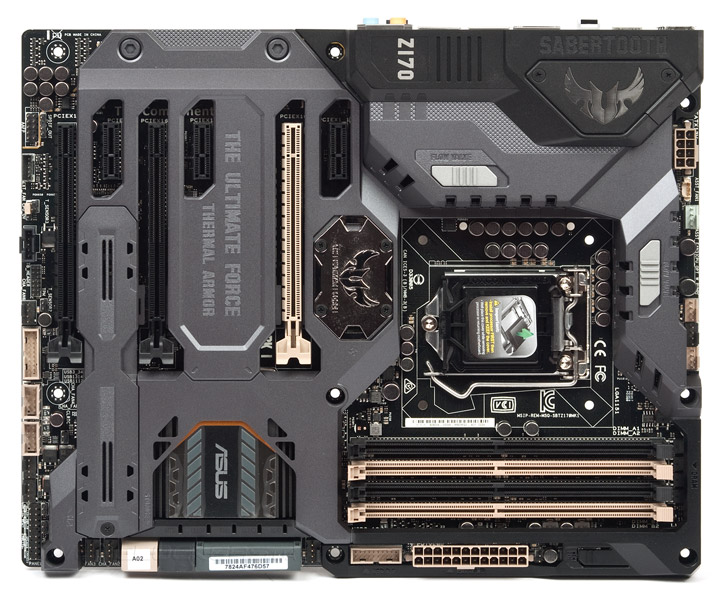

Несмотря на сложность устройства, её формат вписывается в габариты традиционных плат ATX. В сравнении с предшественницами, здесь можно отметить небольшие изменения в стилистике, к примеру, вырезы под «заглушки» теперь имеют более причудливую, ассиметричную форму. У чипсета изготовили пять прорезей для обеспечения работы технологии Q-LED; используются светодиоды оранжевого свечения. Всё бы ничего, вот только добрая их половина будет закрыта от пользователя дискретной видеокартой.

ASUS Sabertooth Z170 Mark 1

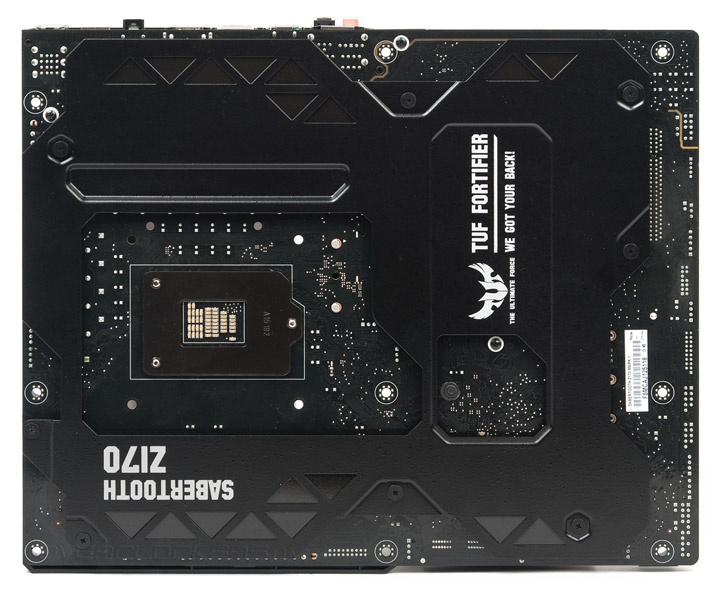

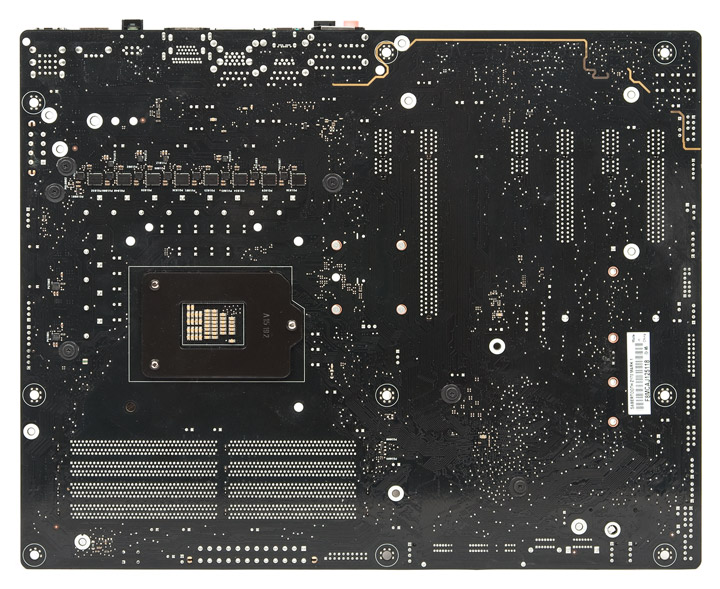

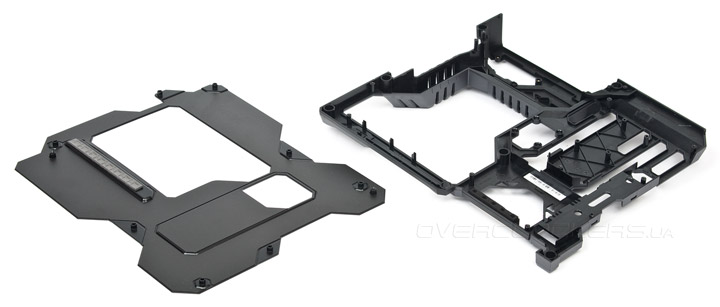

С обратной стороны плата усилена железной пластиной TUF Fortifier. Помех для проведения монтажа она не создаст.

ASUS Sabertooth Z170 Mark 1

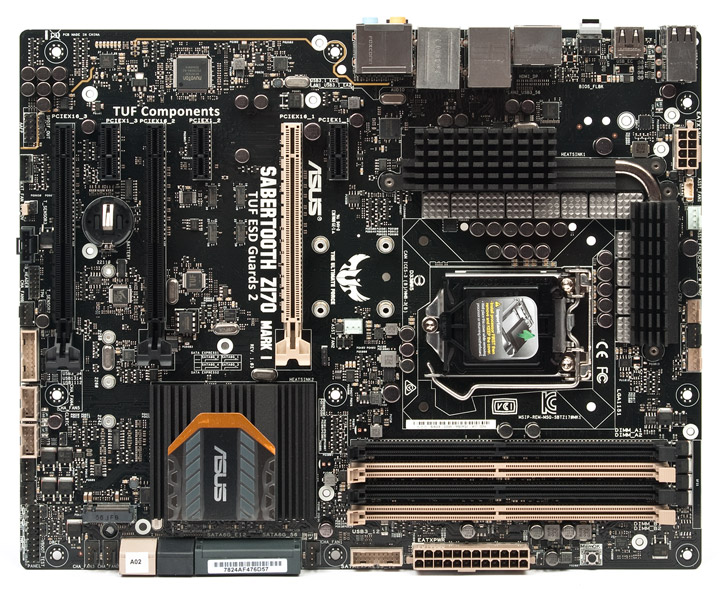

В более привычном виде плата не выглядит сколь-нибудь перегруженной элементами. Подсистема питания процессора выглядит очень уверенно.

ASUS Sabertooth Z170 Mark 1

Именно часть силовых элементов из её состава оказалась вынесена на обратную сторону, более ничего там необычного нет. По их числу уже можно сделать предположение относительно реализации схемы VRM, но о ней чуть позже.

ASUS Sabertooth Z170 Mark 1

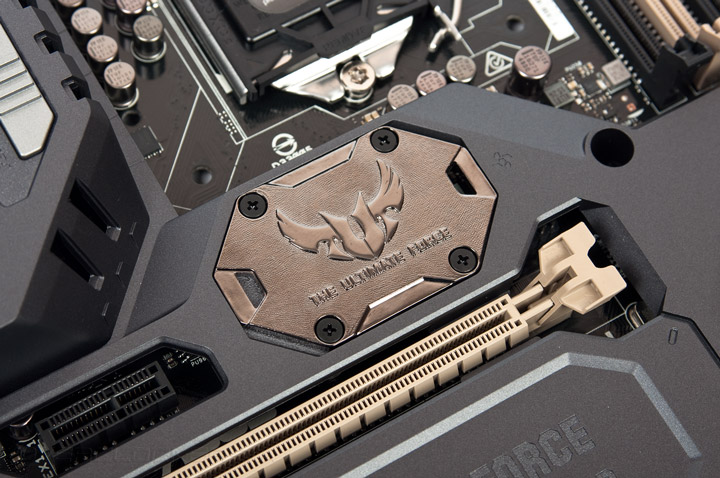

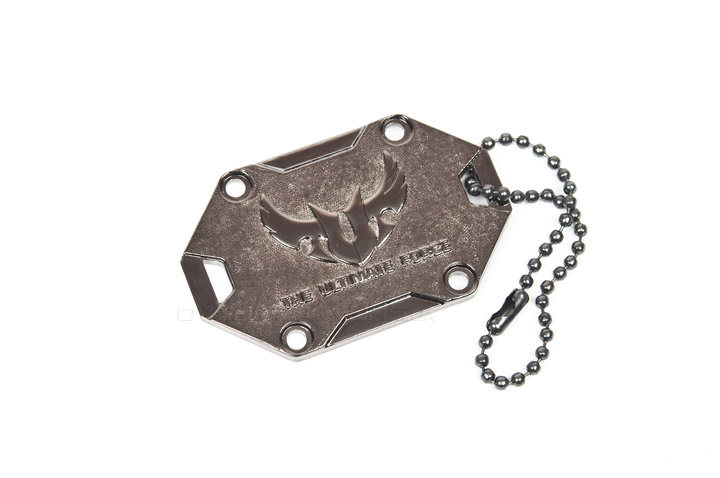

В качестве памятного жетона выступает элемент конструкции Thermal Armor, его демонтаж необходим для установки нагнетающего трёхвыводного вентилятора. Он необычайно тяжёл, выполнен из толстого металла. Полный образ довершает комплектная цепочка.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

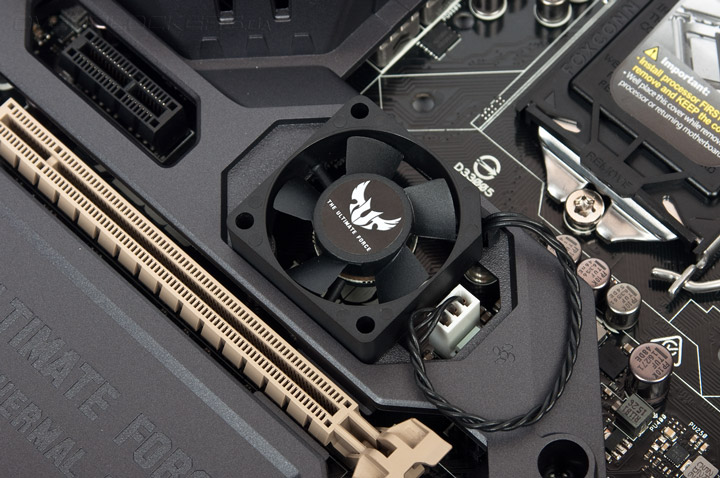

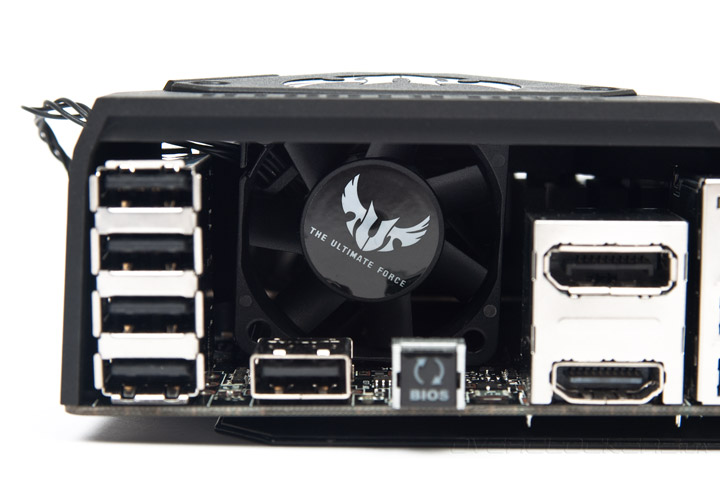

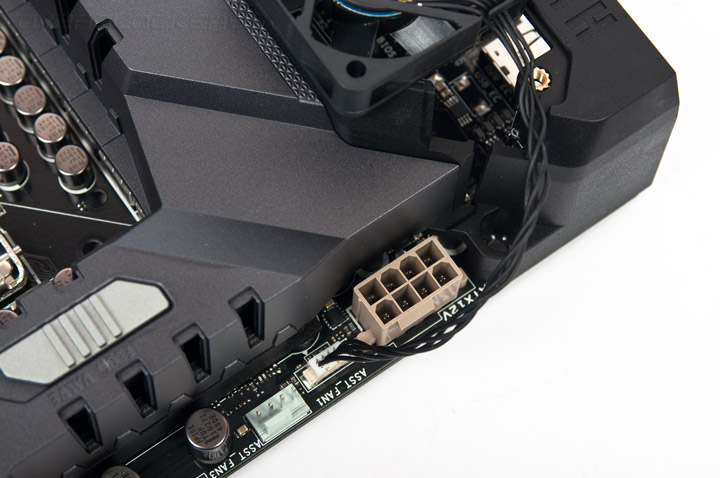

И раз уже затронут вопрос установки дополнительных вентиляторов, то другой имеет уникальное гнездо, а всё из-за необычно низкого питающего напряжения. Крепится он прямо к крышке, поэтому второй элемент конструкции потребуется снимать только для проведения непосредственной установки нагнетателя.

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

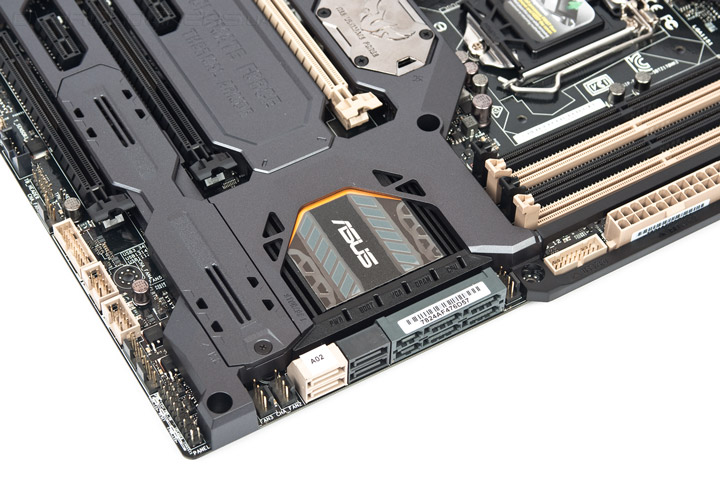

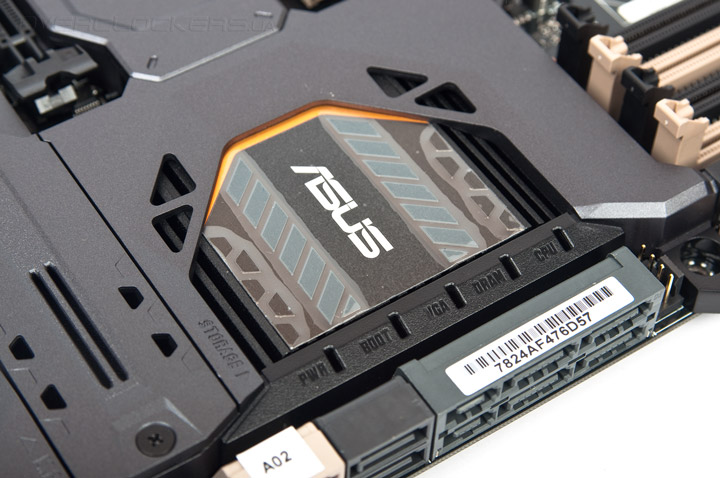

Как я уже писал, система индикаторов имеет оранжевую подсветку, которая после процедуры POST всегда активна. Она довольно яркая, но отключается в среде UEFI. Немного к ней в стилистике приблизили и накладку на охладителе чипсета.

ASUS Sabertooth Z170 Mark 1

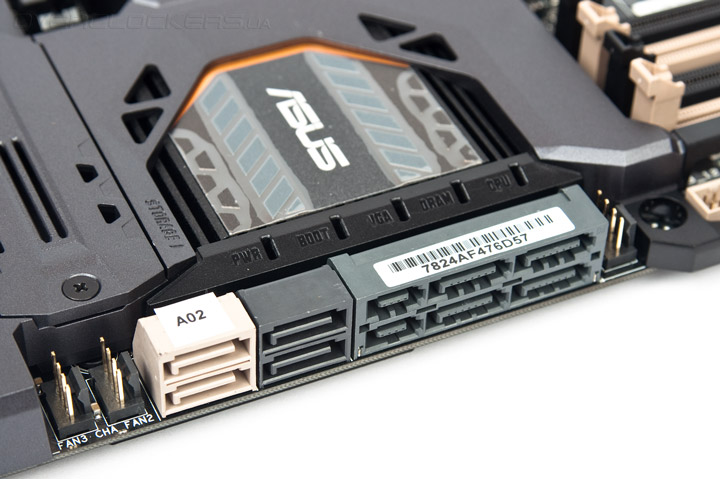

Здесь распаян дополнительный контроллер ASM1061, привносящий на борт устройства два дополнительных гнезда SATA (бежевого цвета). Вместе с шестью штатными в сумме их получается восемь штук.

ASUS Sabertooth Z170 Mark 1

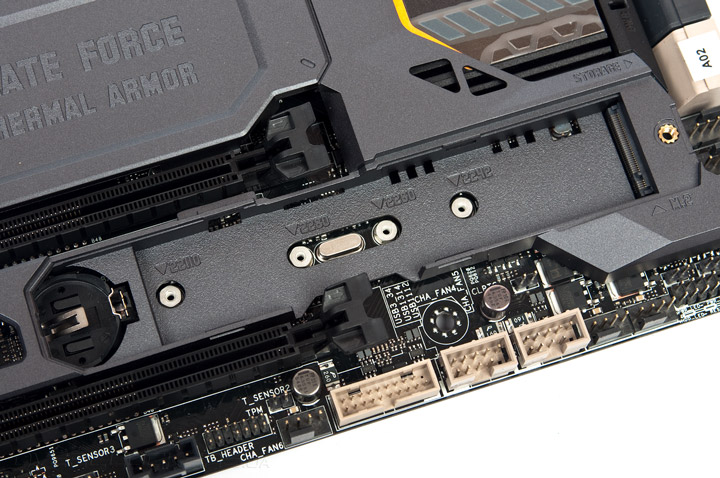

Под защитной крышкой спрятан компактный M.2. Вдоль граней платы находятся разъёмы для подключения четырёх гнёзд USB ревизий 2.0 и 3.0 (или 3.1 первой ревизии, как её теперь принято называть).

ASUS Sabertooth Z170 Mark 1ASUS Sabertooth Z170 Mark 1

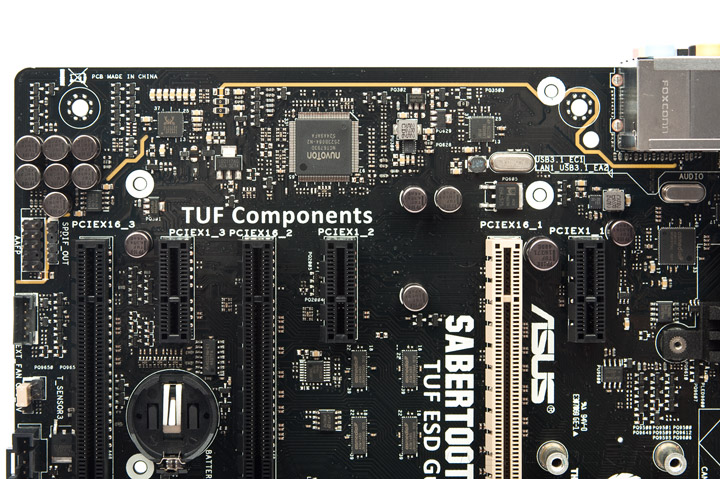

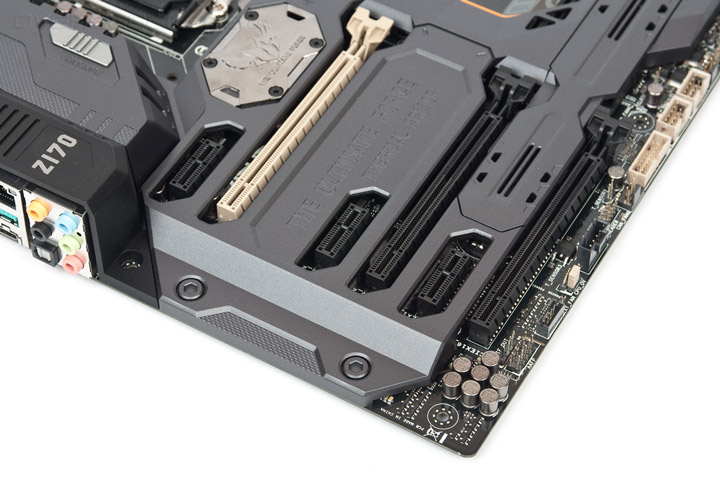

Слоты расширения набраны исключительно типами PCI-E. Шестнадцать линий от процессора могут быть поровну распределены между парой верхних PCI-E x16. Нижнее соотносится к PCH.

ASUS Sabertooth Z170 Mark 1

Немного внимания инженеры уделили звуковому обеспечению. Используется ALC1150 от Realtek и ОУ RC4580 от Texas Instruments. Есть экранирующий зазор, а вот металлических экранов не используется. Здесь можно заметить сетевой контроллер от Intel последней модели (I219V) и контроллер ASM1142, который обеспечивает работу самого скоростного режима USB 3.1 через два порта на задней панели — типов A и C.

ASUS Sabertooth Z170 Mark 1

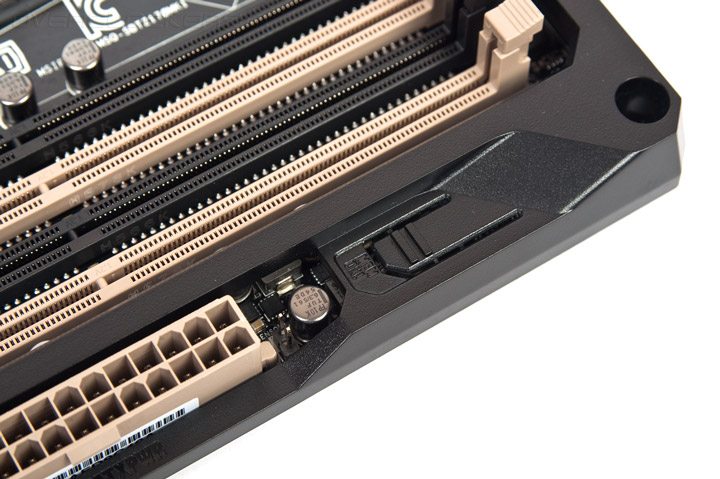

У слотов DRAM находится знакомая по продукции ASUS кнопка MemOK!

ASUS Sabertooth Z170 Mark 1

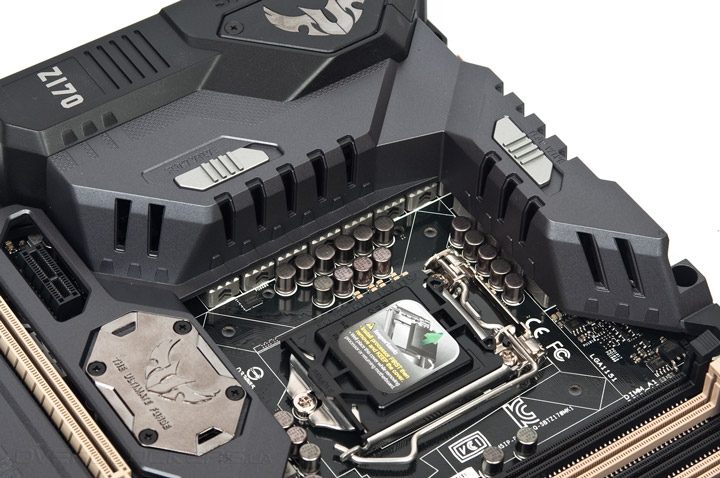

Защитный корпус обладает двумя заслонками, они позволяют правильно сфокусировать нагнетаемый воздух от установленного дополнительного вентилятора. Без него к их услугам лучше не прибегать, что позволит улучшить естественную конвекцию воздуха.

ASUS Sabertooth Z170 Mark 1

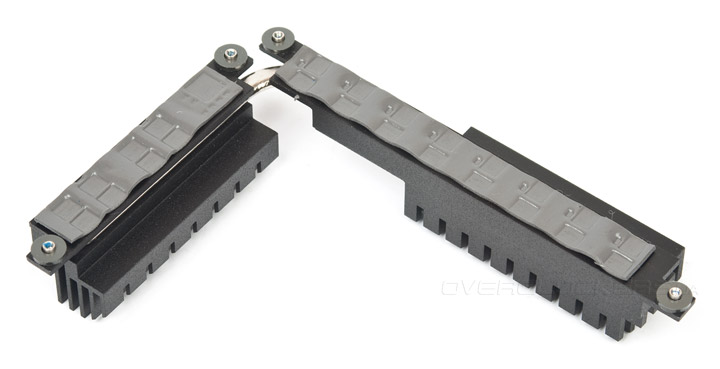

Используемый радиатор очень похож на применяемый прежде. Но эта версия оказалась немного меньше, в той части, где расположены элементы, ответственные за формирование напряжения для встроенного ГП. Вес приличный, контакт с силовыми элементами обеспечивает традиционная термопрокладка достаточной площади.

ASUS Sabertooth Z170 Mark 1

Также в охлаждении участвует и TUF Fortifier. Он принимает на себя тепло от транзисторов, распаянных на обратной стороне платы.

ASUS Sabertooth Z170 Mark 1

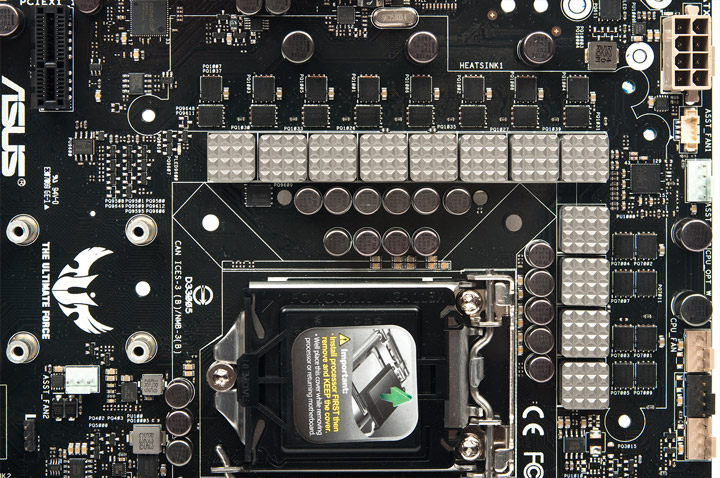

Используется перемаркированный ШИМ-контроллер ASP1405I. Кроме него на лицевой стороне находятся силовые элементы производства ON Semiconductor моделей NTMFS4C06N и NTMFS4C09N, по одной на каждую из видимых «фаз», число которых практически все пользователи определяют по используемым дросселям (что, конечно же, неправильно).

ASUS Sabertooth Z170 Mark 1

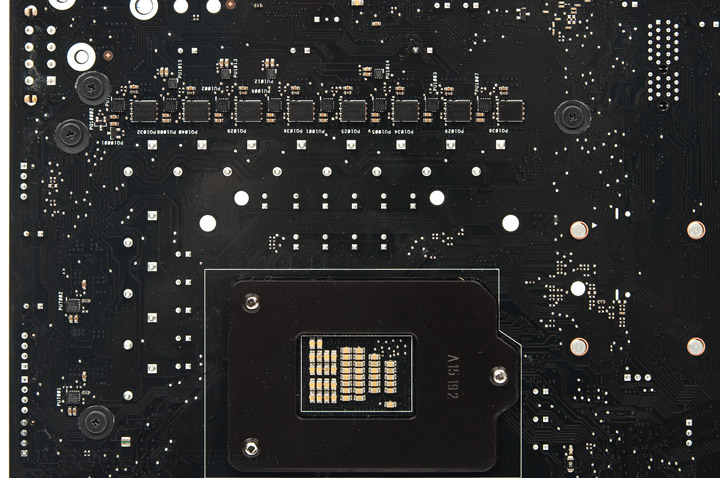

На обратной стороне находятся ещё восемь изделий NTMFS4C06N, очевидно, они включены в состав стабилизатора питания ЦП. Кроме них можно обнаружить десяток драйверов IR3535 и ещё четыре удвоителя IR3599. Всё это означает следующее: стабилизатор питания ГП является двухканальным с удвоенным числом элементов в составе каждого, а для работы ЦП задействованы четыре фазы, но благодаря удвоителям удалось реализовать восемь независимых каналов питания. Из этого всего можно сделать простое умозаключение о серьёзной мощности реализованной схемы VRM, но вот какая будет стабильность формируемого напряжения (при четырёх-то реальных фазах) — предстоит вскоре выяснить.

ASUS Sabertooth Z170 Mark 1

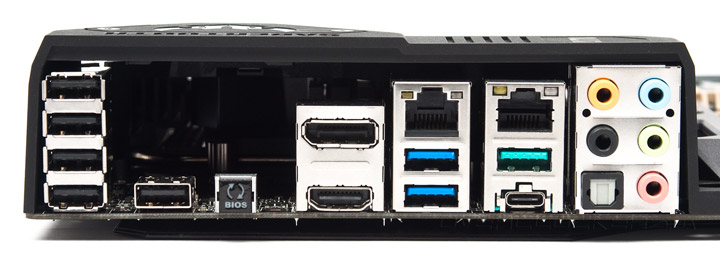

Задняя панель унаследована от изделий прошлого поколения, с коррекцией размещения гнезда типа С для самого скоростного типа USB. Появившийся новый (прежде отсутствующий) порт USB близь кнопки USB BIOS Flashback предназначен исключительно для нужд комплекса TUF Detective. В пользовательской инструкции приведено множество привлекательных скриншотов, но насколько удобнее контролировать работу платы с гаджета сложно сказать, возможно, это кому-то даже понадобится. В целом, восемь портов USB — число хорошее. Есть и два цифровых видеовыхода. Работа HDMI дополнена конвертером уровней сигналов ASM1442. Вторым сетевым контроллером выступает Realtek RTL8111H.

ASUS Sabertooth Z170 Mark 1

Во вступлении приведено фото изделия «во всеоружии», но в повседневном использовании оно будет выглядеть несколько проще.

ASUS Sabertooth Z170 Mark 1

Специалисты приложили немало усилий для создания такого нерядового устройства, хочется поскорее проверить его в работе, но прежде рассмотрим его программное сопровождение.
