Новинка, обладающая максимальной функциональностью и расширенными возможностями разгона, вобрала в себя все лучшее, что есть в материнских платах ASUS, благодаря чему модель будет интересна не только любителям компьютерных игр, но и профессиональным оверклокерам, а также самым требовательным пользователям, которые привыкли владеть максимально качественными продуктами. Сможет ли Maximus VII Formula оправдать все эти ожидания — вы узнаете совсем скоро, а пока, предлагаю ознакомиться со спецификациями материнской платы.
| Модель | ASUS Maximus VII Formula |
| Чипсет | Intel Z97 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200*/3300* (OC), максимум 32 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 2.0 x16@x4 3 x PCI Express 2.0 x1 1 х mini-PCIe 2.0 x1 |
| Слоты PCI | – |
| Встроенноевидеоядро (в процессор) | Intel HD Graphics 4600 |
| Видеоразъемы | DisplayPort, HDMI |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 6 x 3.0 (4 разъема на задней панели, Intel Z97) 2 x 3.0 (2 разъема на заднейпанели, ASMedia ASM1042) 6 х 2.0 (2 разъема на задней панели, Intel Z97) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z97) 2 канала SATA 6 Гбитс/с (ASMedia ASM1061) 2 канала SATA 6 Гбит/с (ASMedia ASM106SE) |
| SATA Express | 1 x SATA Express 10 Гбит/с (Intel Z97) 1 x SATA Express 10 Гбит/с (ASMedia ASM106SE) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z97) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) ЦАП Cirrus Logic CS4398 ОУ TI LM4562 |
| S/PDIF | Оптический |
| Встроенная сеть | Intel I218V (GigabitEthernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | KeyBot, ROG Armor, ROG Connect, дочерняя плата mPCIe Combo III, гибридная система охлаждения VRM CrossChill Copper, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, контрольные точки для измерения напряжений, поддержка беспроводных сетей Bluetooth 4.0 и Wi-Fi (802.11b/g/n/ac), поддержка 3-Way AMD CrossFireX и NVIDIA SLI |
Комплект поставки
Крупная картонная коробка, в которой поставляется материнская плата Maximus VII Formula, снабжена удобной ручкой для переноски. В дизайне упаковки не сразу угадывается принадлежность продукта к семейству ASUS Republic of Gamers, так как лицевую сторону коробки украшает постер игры Watch Dogs — популярного экшена разработки студии Ubisoft Montreal.
На тыльную поверхность упаковки нанесена подробная спецификация новинки и конфигурация ее задней панели, а также сведения о ключевых особенностях, использованных в конструкции материнской платы.
Большая часть информации про дизайнерские изыски ASUS Maximus VII Formula приведена на обратной стороне фальш-крышки. Под ней распложено прозрачное пластиковое окно, сквозь которое можно любоваться внешним видом устройства.
Комплект поставки новинки отличается большим разнообразием, в его составе нашлись:
- подробное руководство пользователя;
- табличка на ручку двери с надписью «Do Not Disturb»;
- набор стикеров для маркировки интерфейсных кабелей;
- купон активации полной версии игры Watch Dogs.

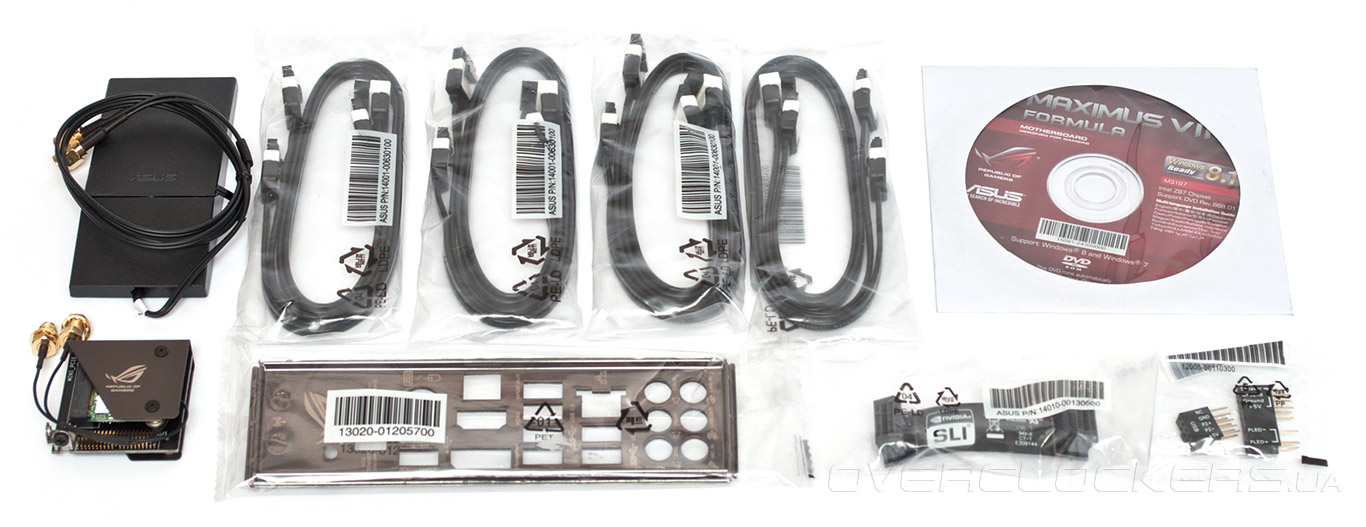

Кроме того, системная плата комплектуется следующими дополнительными принадлежностями:
- антенной Wi-Fi с магнитной «присоской»;
- дочерней платой mPCIe Combo III с предустановленным адаптером беспроводных сетей;
- восемью кабелями SATA 6 Гбит/с;
- заглушкой на заднюю панель I/O Shield;
- мостиком NVIDIA SLI;
- Набором коннекторов Q-Connectors;
- DVD-диском с драйверами и ПО.

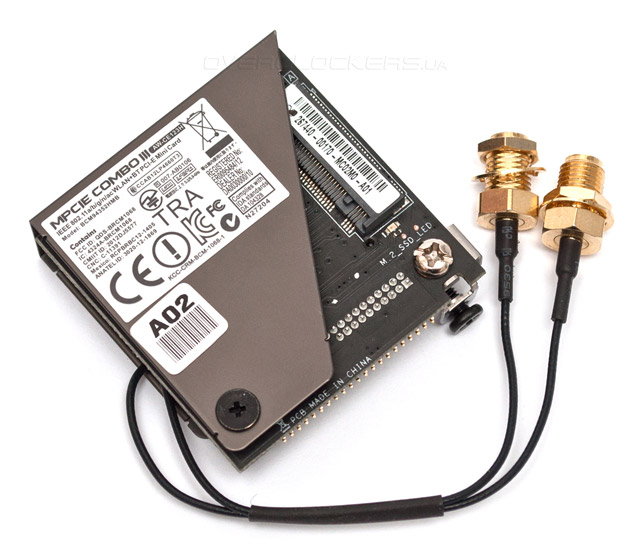

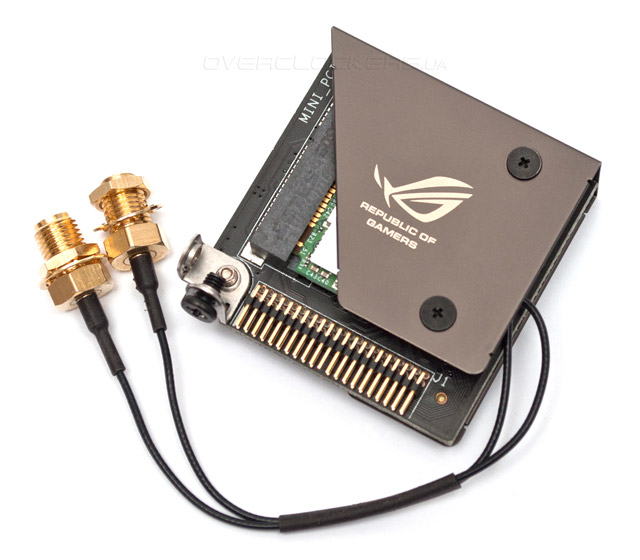

Одним из самых интересных аксессуаров является дополнительная плата mPCIe Combo III. На ней находится разъем M.2, предназначенный для установки твердотельных накопителей формата NGFF с интерфейсом PCI-E, а также слот mini-PCI Express 2.0 x1, в который инсталлирован адаптер беспроводных сетей Azure Wave AW-CE123H. Дочерняя плата монтируется в специальный порт, расположенный рядом с разъемами задней панели.
Беспроводный адаптер базируется на чипсете Broadcom BCM 4360, который поддерживает стандарты Bluetooth 4.0 и Wi-Fi (802.11b/g/n/ac), и может работать в диапазонах 2,4 ГГц и 5 ГГц.
Дизайн

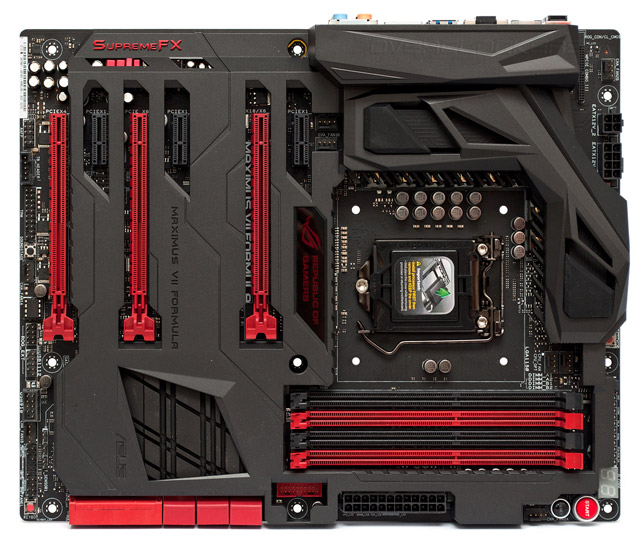

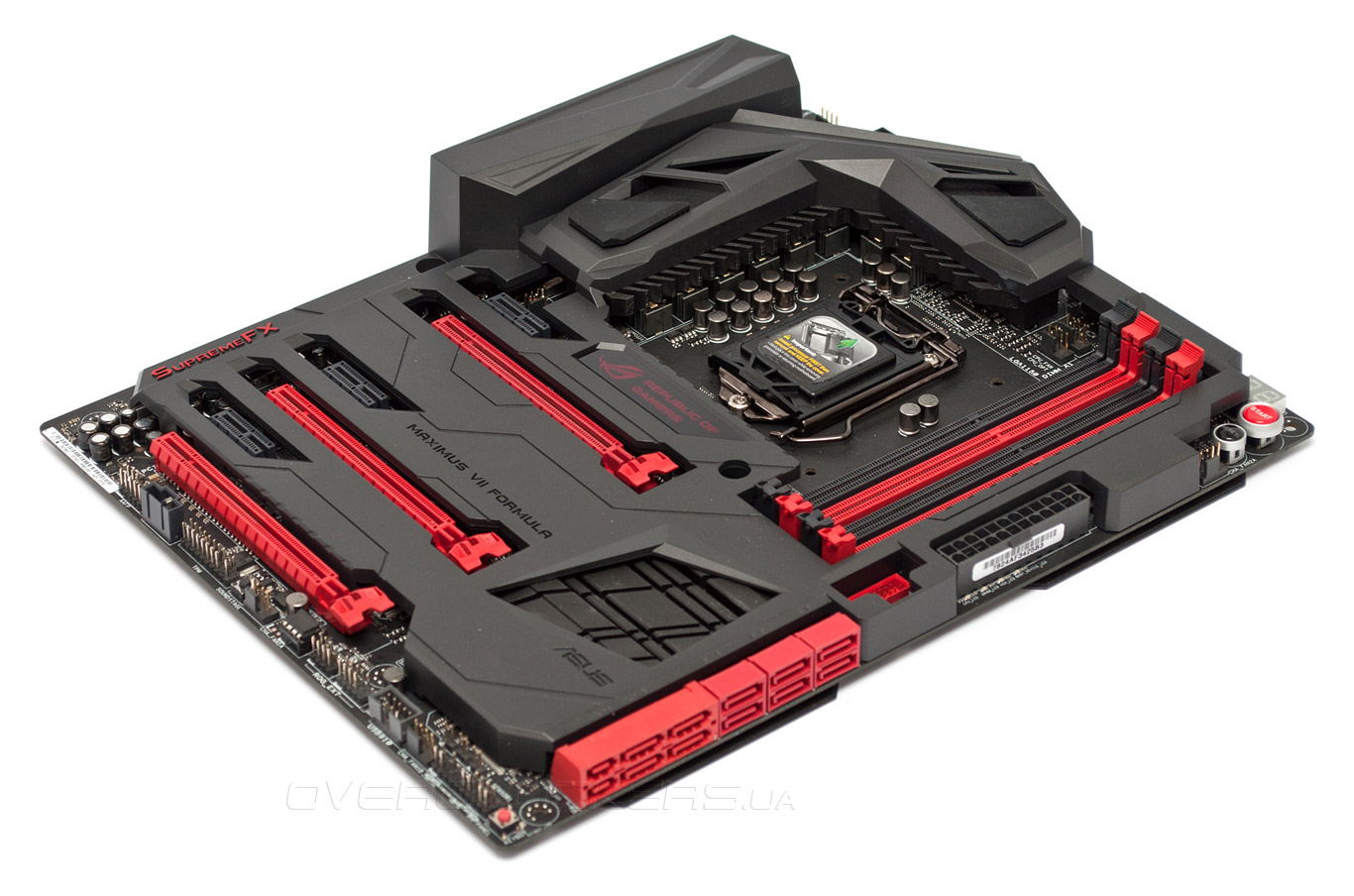

Новинка наследует дизайн своей предшественницы — Maximus VI Formula, в основе которой лежит системная логика Intel Z87. У Maximus VII Formula и модели годичной давности много общего в конструкции, а внешний вид двух продуктов вообще практически неразличим. Обе системные платы закованы с двух сторон в «броню» ROG Armor. Это роднит их с продуктами другого семейства ASUS — The Ultimate Force.

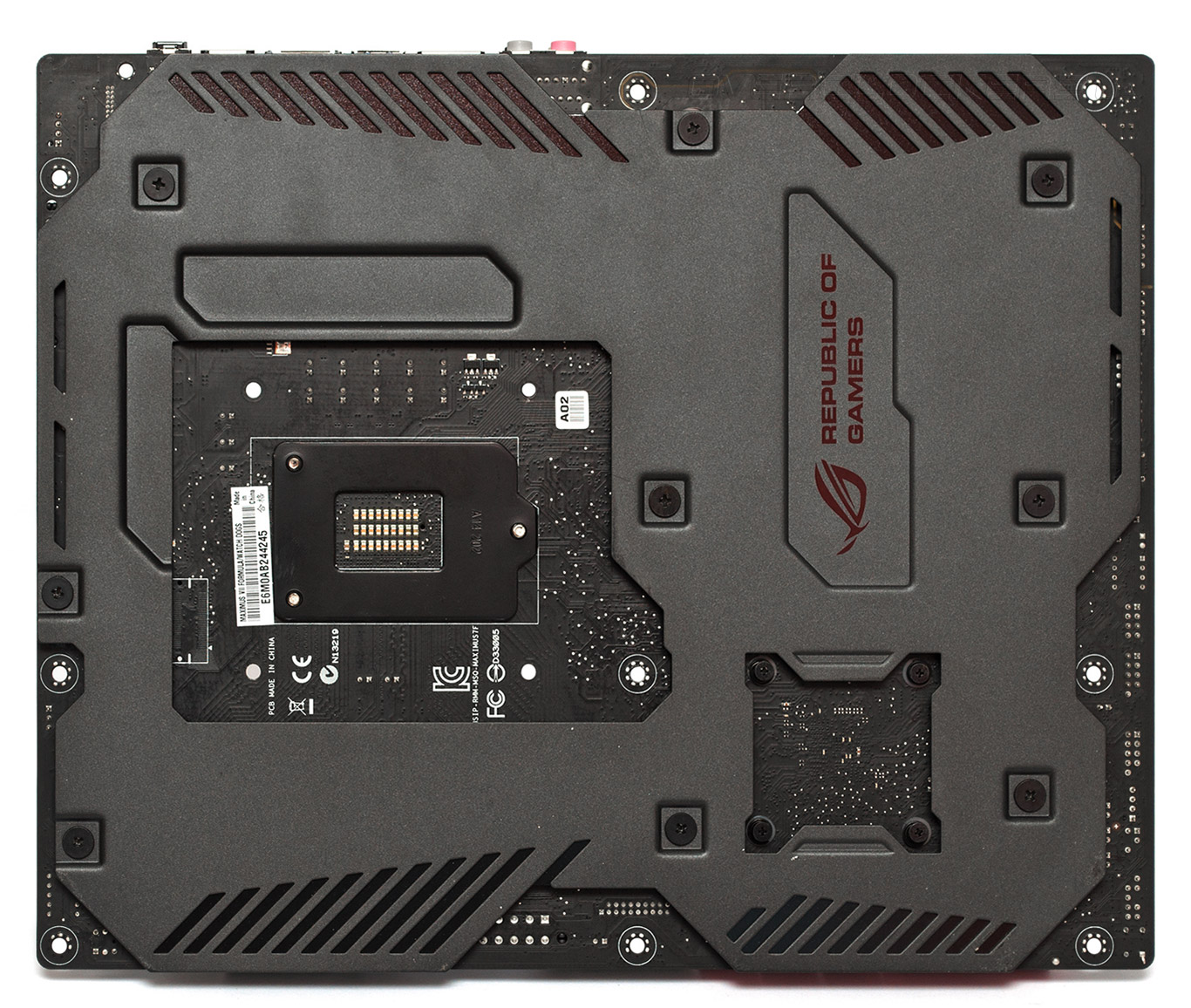

Кожух, накрывающий лицевую поверхность печатной платы, выполнен их прочного пластика, тогда как нижняя половинка — металлическая. Судя по наличию выштамповок в районе процессорного разъема она также выполняет функцию отвода тепла от силовых элементов VRM.

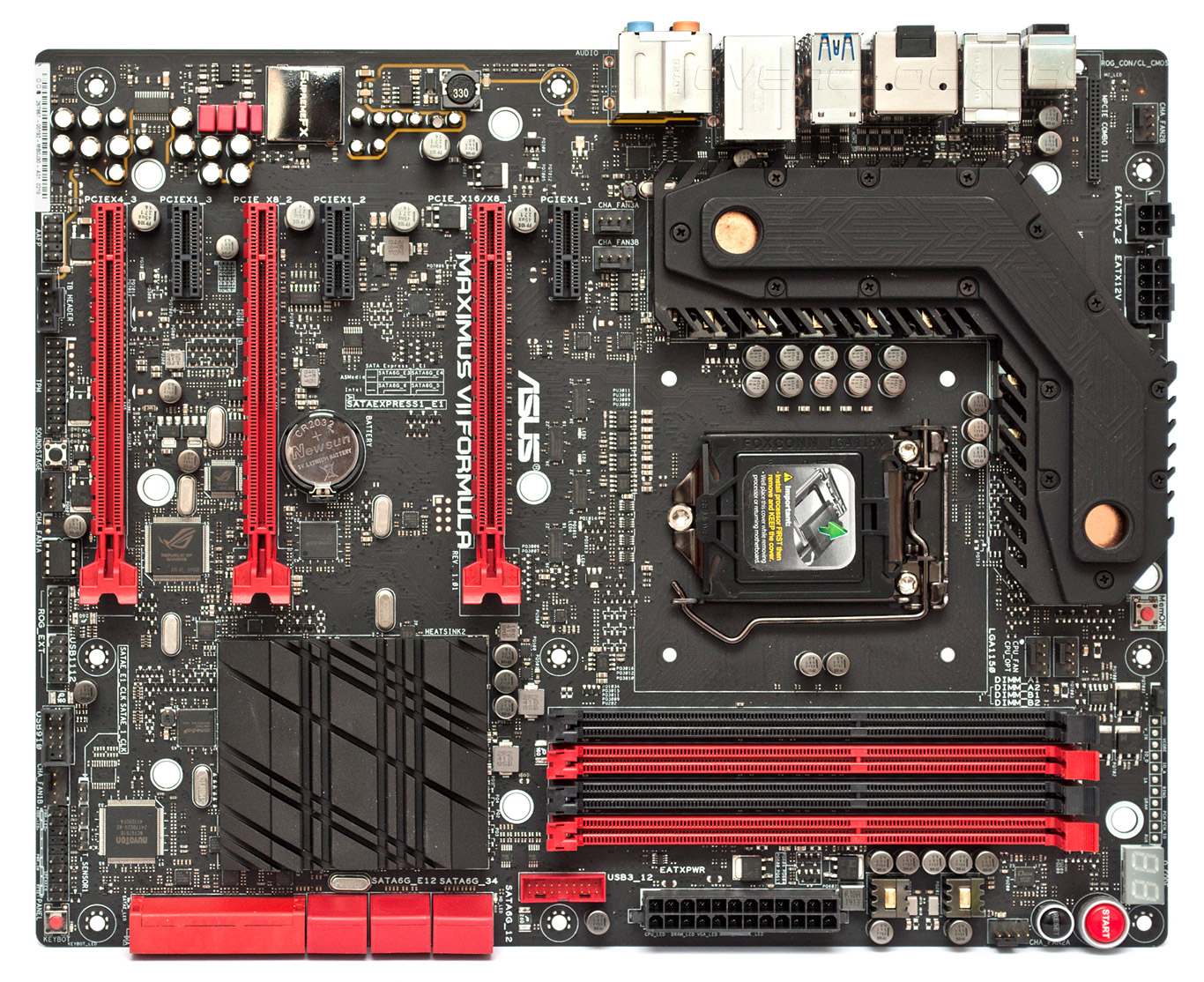

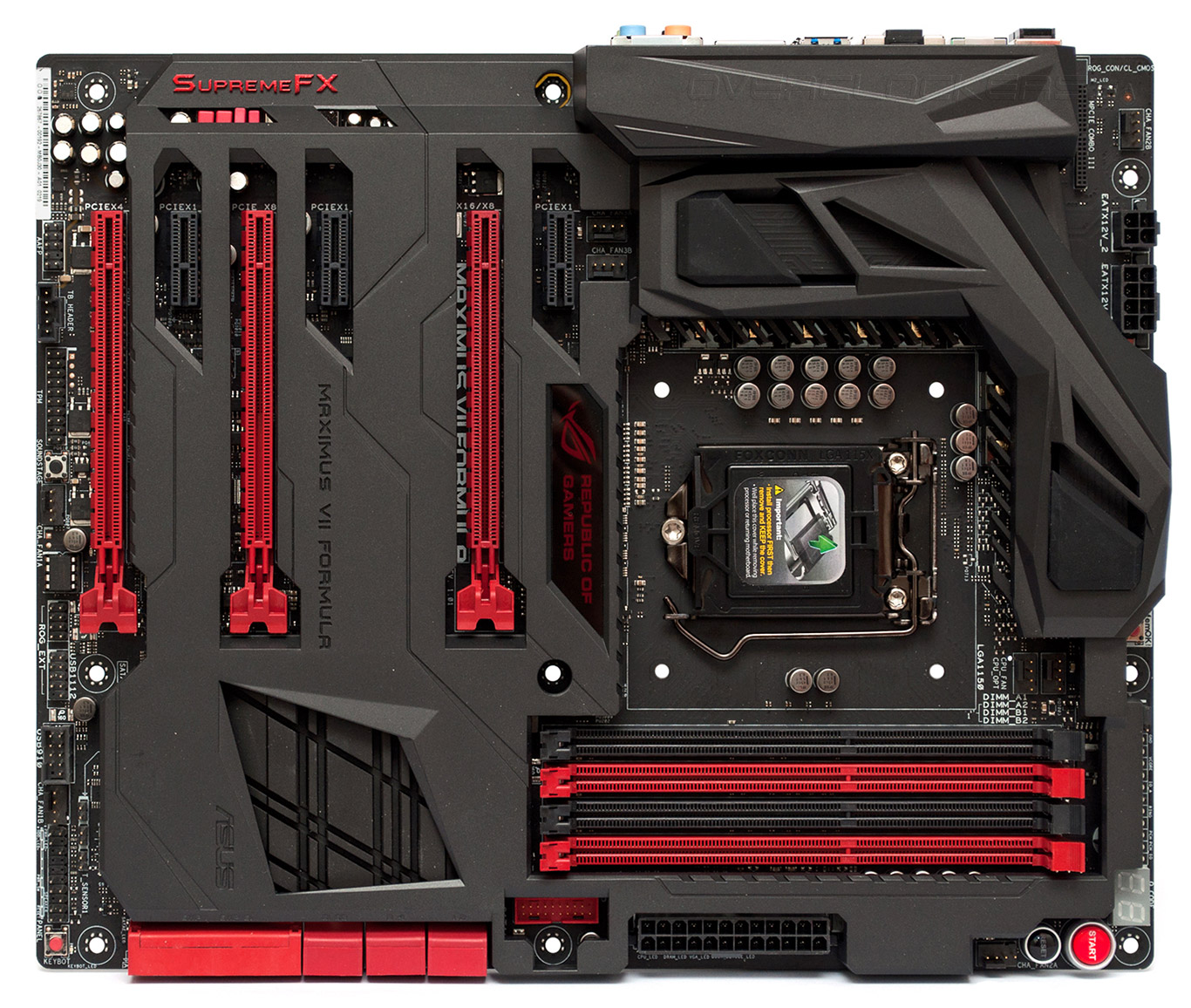

После демонтажа ROG Armor становится видна печатная плата, выполненная в форм-факторе ATX, расположение основных узлов на которой близкое к классическому.

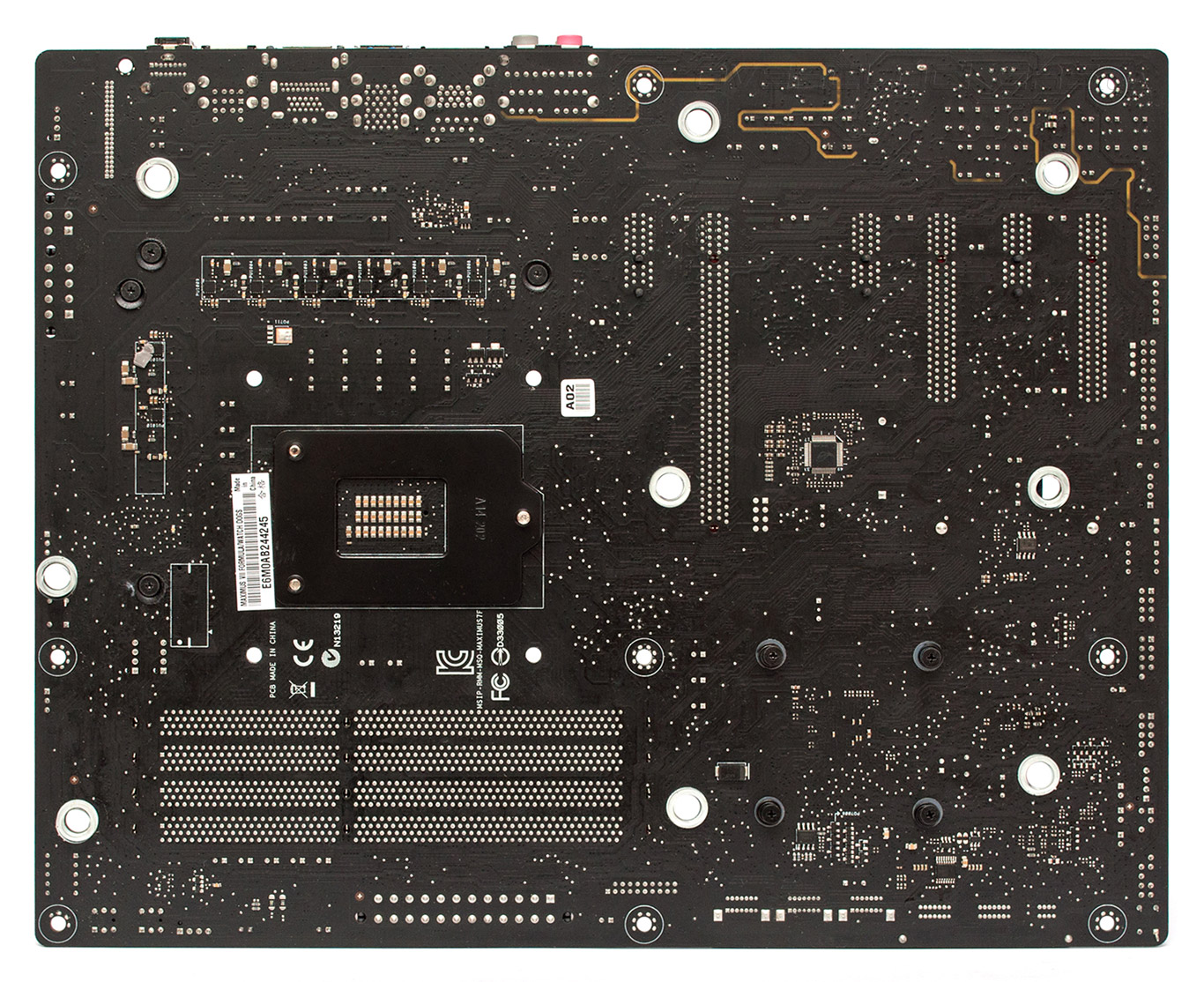

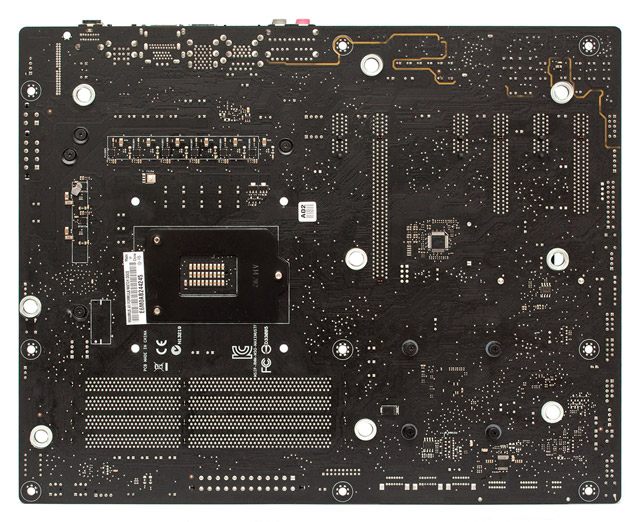

С обратной стороны РСВ распложено некоторое количество электронных компонентов, однако, в районе процессорного разъема нет ничего, что могло бы помешать установке кулеров, оснащенных крупными усилительными пластинами.

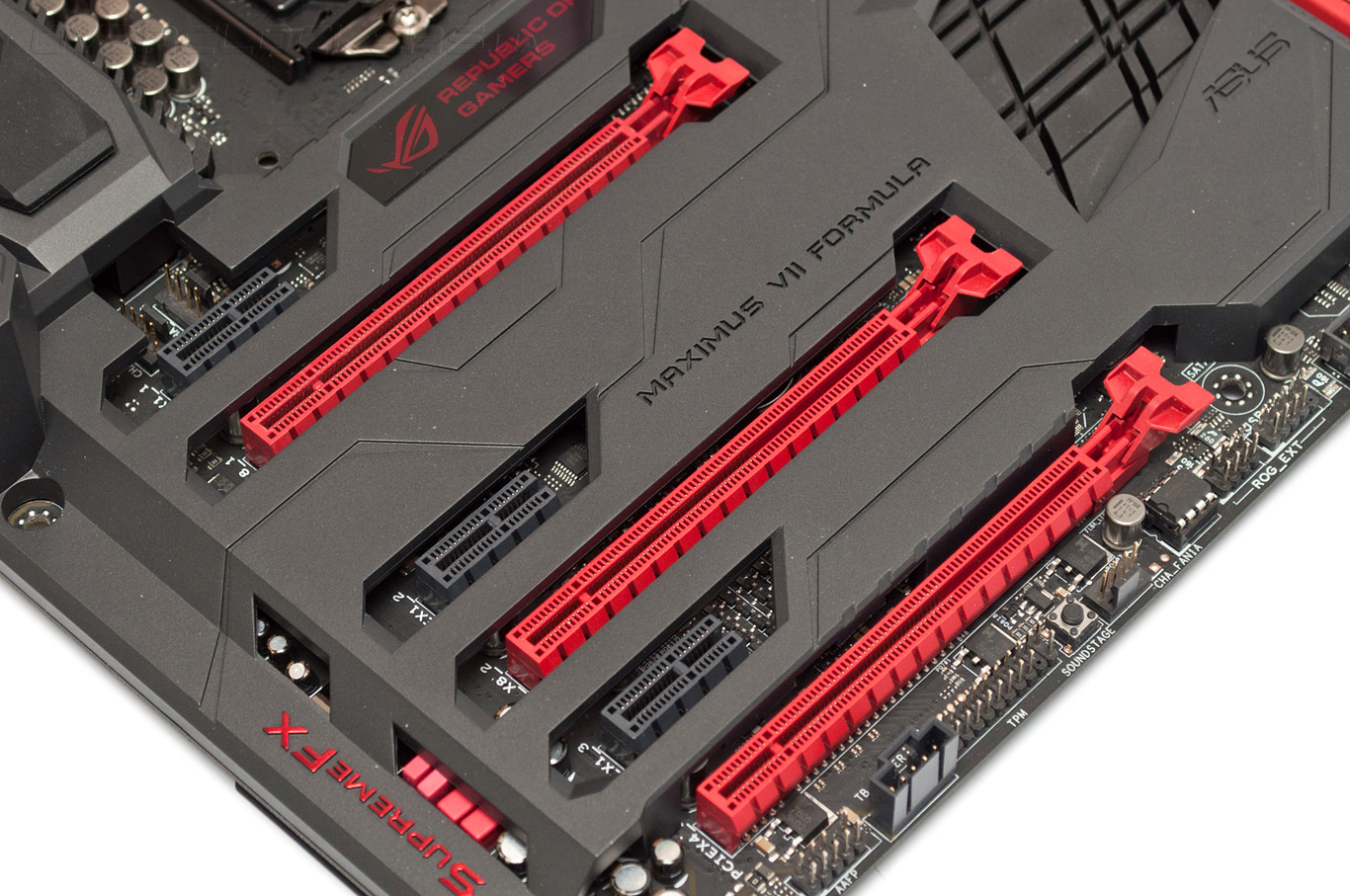

Благодаря использованию системной логики Intel Z97 материнская плата поддерживает полный набор инструментов по разгону процессоров Intel Haswell. ASUS Maximus VII Formula оснащена четырьмя разъемами DIMM для установки модулей ОЗУ стандарта DDR3. Тактовая частота оперативной памяти в режиме разгона может достигать 3300 МГц, а ее максимальный объем органичен 32 ГБ. Для организации графической подсистемы служат два порта PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», что позволяет строить конфигурации AMD CorssFireX и NVIDIA SLI. Третий по счету разъем PCI Express x16 подключен к чипсету, он работает в режиме x16@x4, но также может быть использован для установки видеоускорителя. С целью расширения функциональности системной платы пользователи могут инсталлировать карты расширения, для этих целей служат три разъема PCI Express 2.0 x1, а также слот mini-PCIe 2.0 x1, распложенный на дочерней плате mPCIe Combo III. Для обеспечения одновременной работы слотов PCI-E и дополнительных контроллеров служит чип ASMeida ASM1187e, играющий роль восьмипортового коммутатора линий PCI Express 2.0.

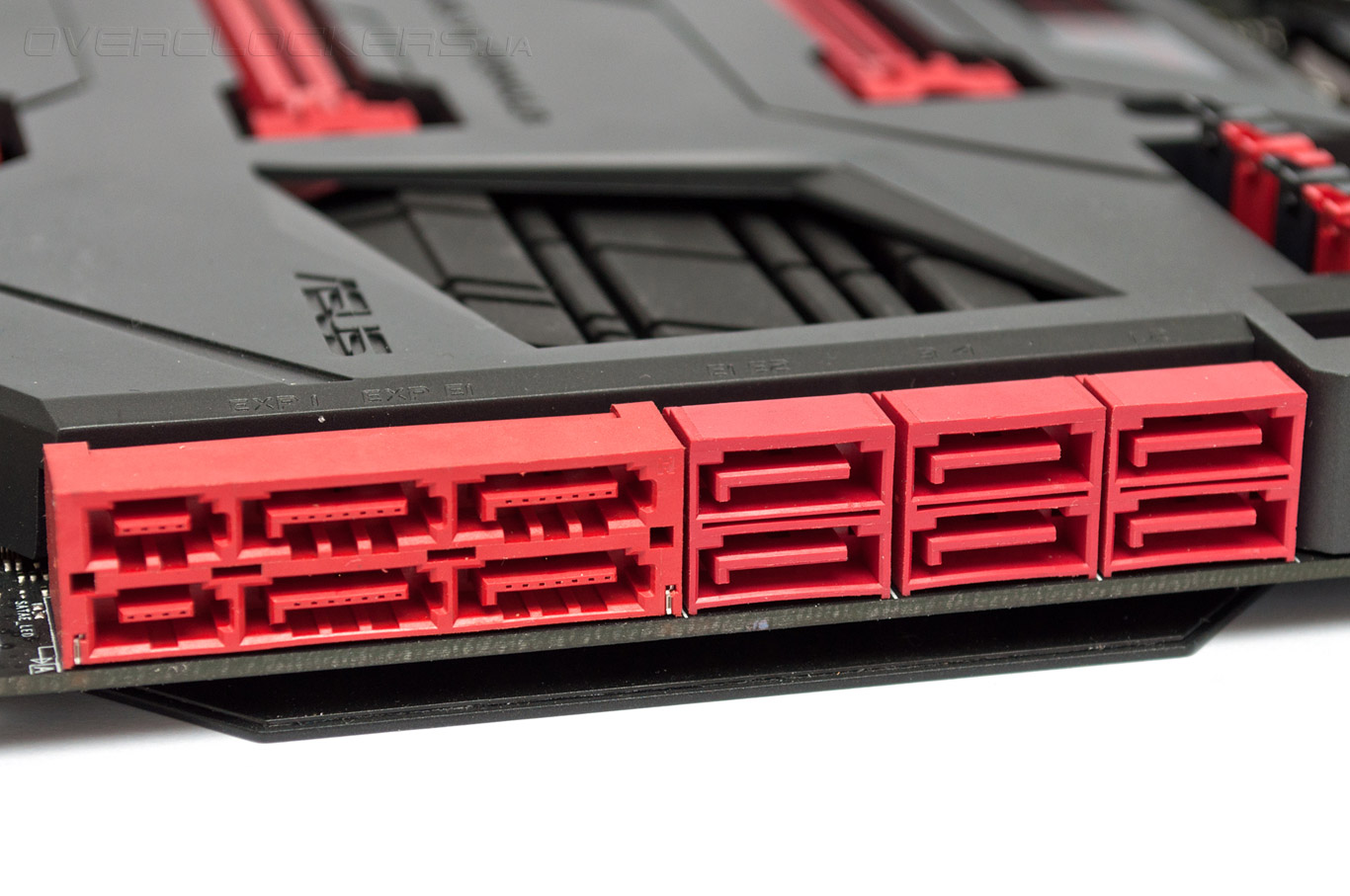

Дисковая подсистема новинки состоит из четырех чипсетных портов SATA 6 Гбит/с с поддержкой RAID и технологии кэшировании Intel Smart Responce, а также двух каналов SATA 6 Гбит/с, за работу которых отвечает контроллер ASMedia ASM1061. Помимо того ASUS Maximus VII Formula оснащена двумя разъемами SATA Express с пропускной способностью 10 Гбит/с. Один из каналов подключен к системной логике Intel Z97, тогда как второй функционирует за счет микросхемы ASMedia ASM106SE. Отмечу, что каждый из интерфейсов SATA Express совмещен с двумя портами SATA 6 Гбит/с. Кроме того, «материнка» поддерживает подключение твердотельных накопителей формата NGFF 2260, для этой цели служит разъем М.2, распложенный на дочерней плате mPCIe Combo III.

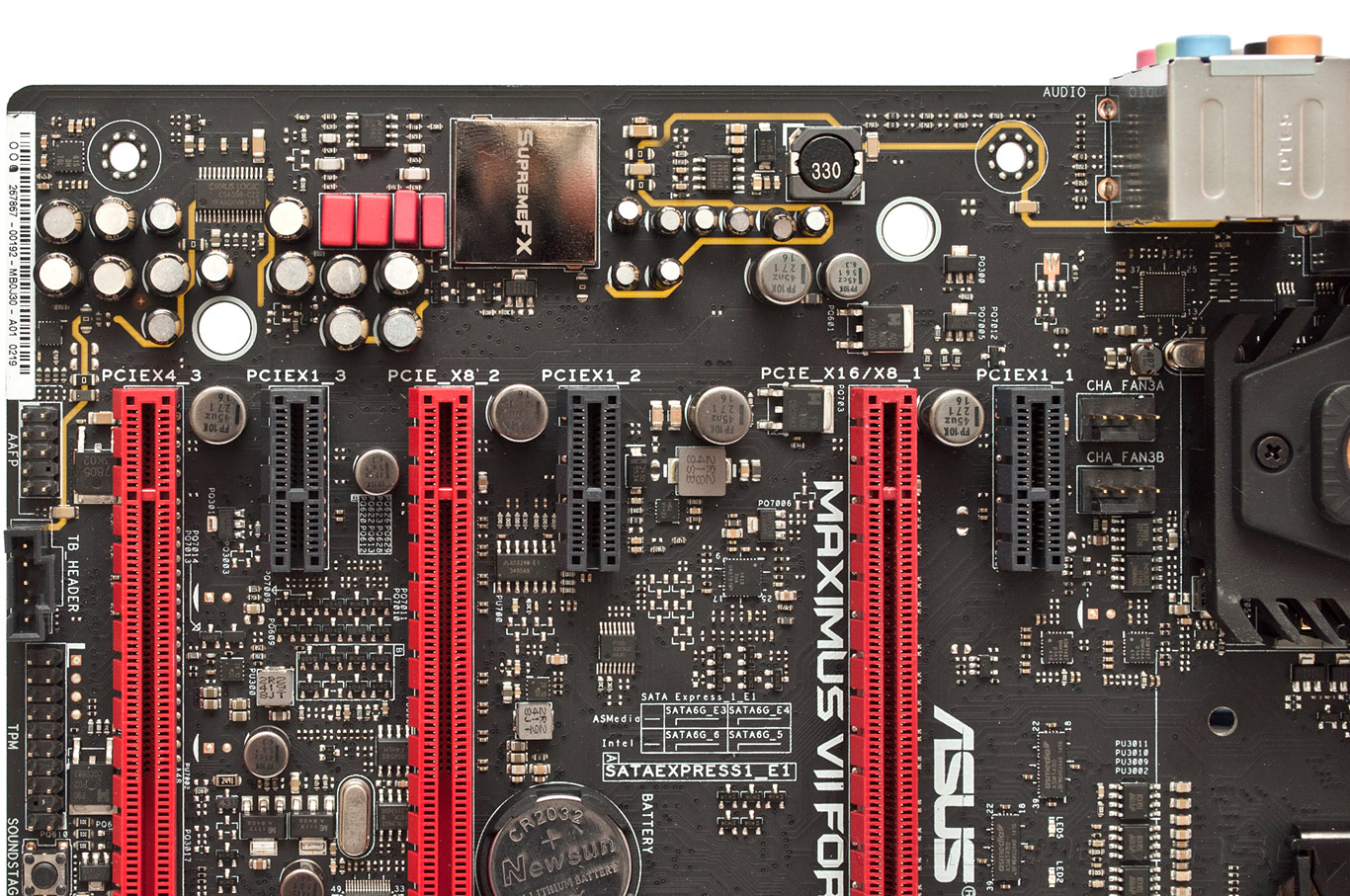

Новинка оснащена продвинутой звуковой подсистемой ROG SupremeFX Formula, которая базируется на современном 7.1 HDA-кодеке Realtek ALC1150. Для защиты от электромагнитных помех аудиочип накрыт металлическим экраном, звуковой тракт отделен от остальной части печатной платы изолирующим зазором в медных проводниках, в низкочастотных цепях используются тонкопленочные конденсаторы WIMA и ELNA. За цифро-аналоговое преобразование отвечает микросхема Cirrus Logic CS4398 со средневзвешенным соотношением сигнал-шум 120 дБ, а для работы с высокоомной нагрузкой служит операционный усилитель LM4562 производства Texas Instruments. Аудиоподсистема поддерживает фирменную технологию Sonic SoundStage, которая на аппаратном уровне обеспечивает оптимизацию аппаратную обработки звука в играх.

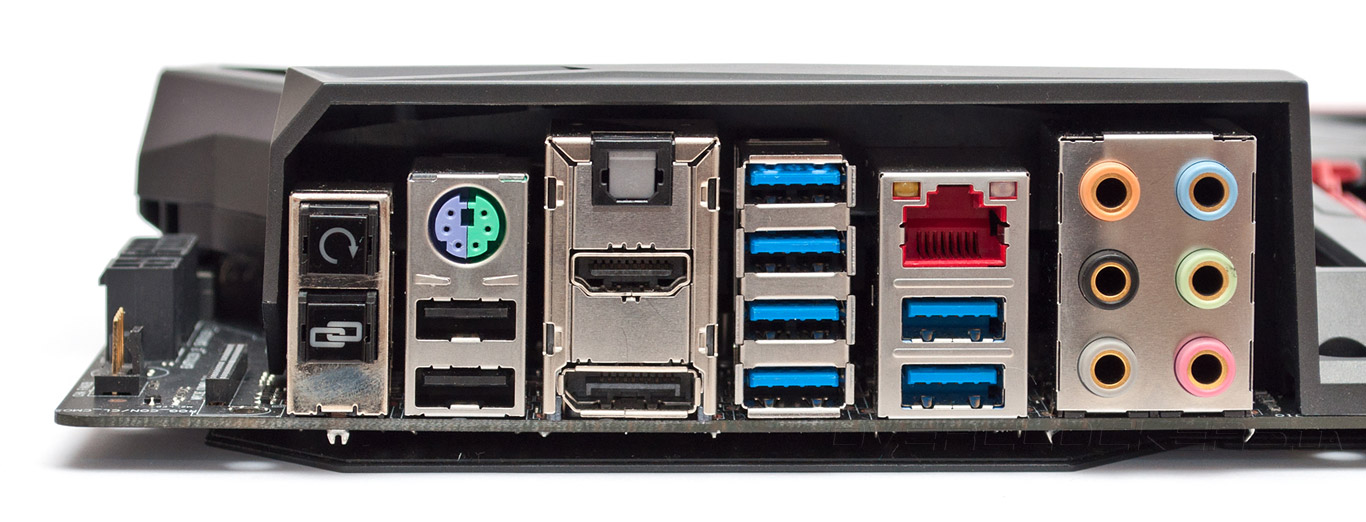

Для подключения периферии ASUS Maximus VII Formula оснащена восемью разъемами USB 3.0, шесть из которых реализованы на базе системной логики, а два оставшихся подключены к микросхеме ASMedia ASM1042, причем, четыре из шести чипсетных каналов выведены на заднюю панель. Кроме того, новинка оснащена шестью интерфейсами USB 2.0 и разъемом ROG_EXT для подключения внешней панели управления OC Panel, а также сетевым интерфейсом Gigabit Ethernet, реализованным на базе контроллера Intel I218V. В итоге, на задней панели системной плата расположились:
- кнопки Clear_CMOS и ROG_Connect;
- комбинированный разъем PS/2;
- два порта USB 2.0;
- оптический S/PDIF;
- цифровые видеовыходы DisplayPort и HDMI;
- шесть разъемов USB 3.0;
- сетевую розетку RJ-45;
- шесть аналоговых аудиовыходов.
Прежде всего, следует отметить поддержку новинкой фирменной технологии удаленного управления разгоном и системного мониторинга ROG Connect, а также возможность вывода изображения на два монитора. Что же касается кнопки Clear_CMOS, то за время тестов она ни разу не пригодилась благодаря наличию корректных механизмов защиты в прошивке.

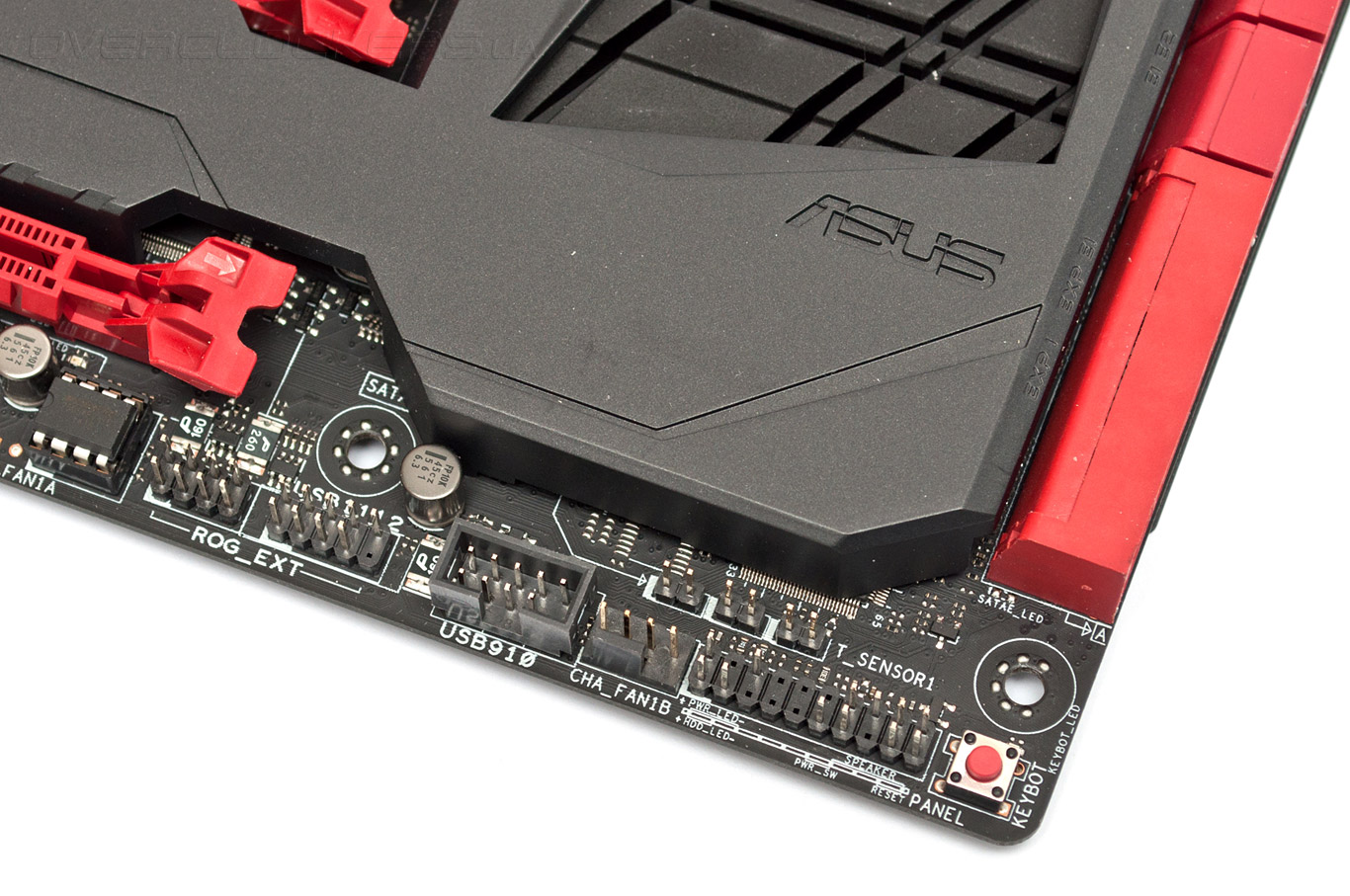

Материнская плата позволяет подключить внешний температурный сенсор, правда, самой термопары в комплекте поставки нет. Также, ASUS Maximus VII Formula поддерживает фирменную технологию KeyBot, которая позволяет на аппаратном уровне задавать «горячие клавиши» и записывать макрокоманды на любой клавиатуре. Функция активируется одноименной клавишей, расположенной на правом нижем углу печатной платы.

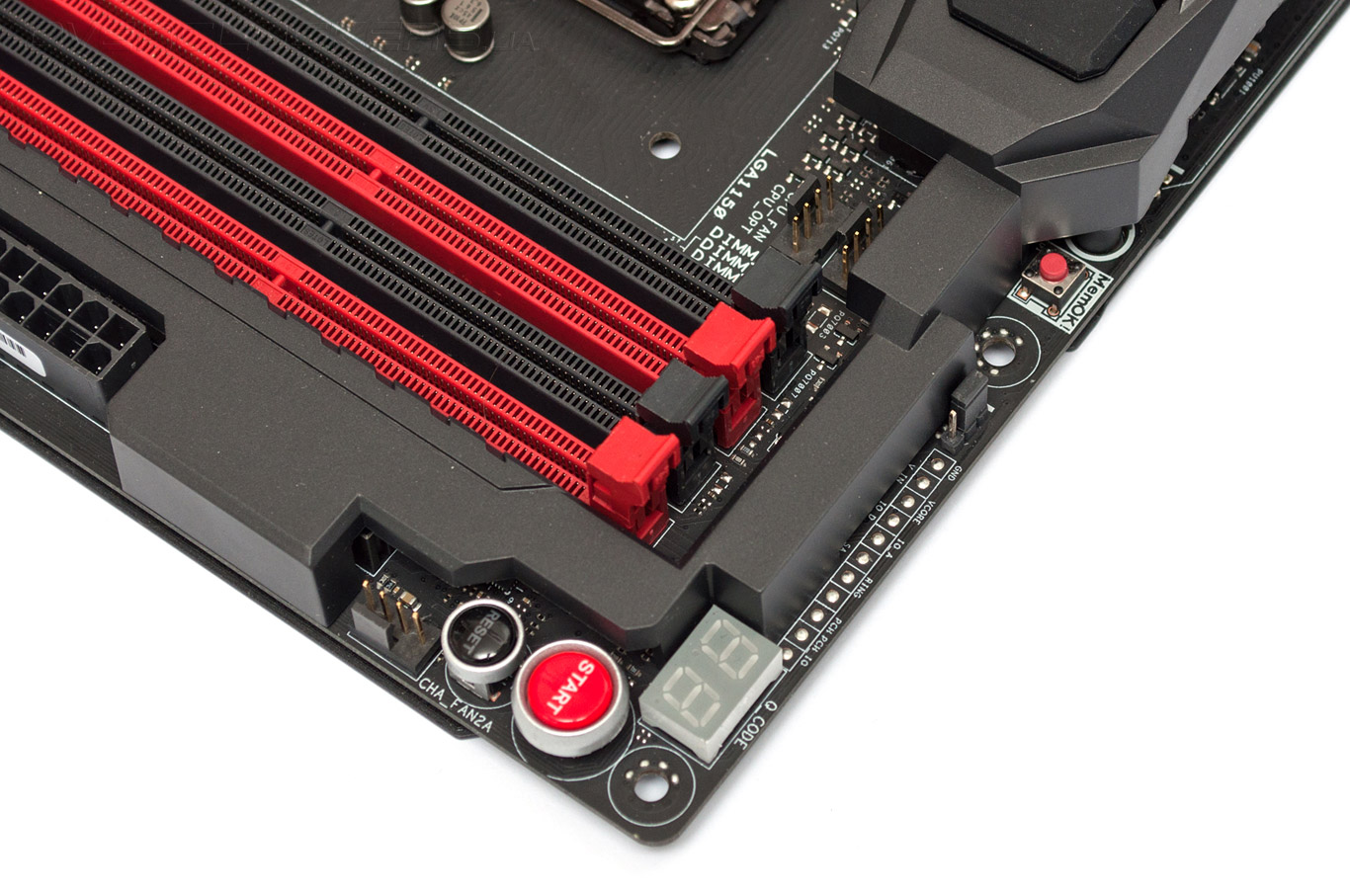

Для удобства эксплуатации в условиях открытого стенда системная плата оснащена кнопками включения и перегрузки, линейкой диагностических светодиодов Q-Led, сигнализирующих об инициализации отдельных подсистем, индикатором кодов POST и контрольными точками для измерения напряжения. Также, в правом верхнем углу находится клавиша MemOK!, которая активирует одноименную функцию, что позволяет загрузить UEFI Setup даже в случае установки неработоспособных параметров ОЗУ.

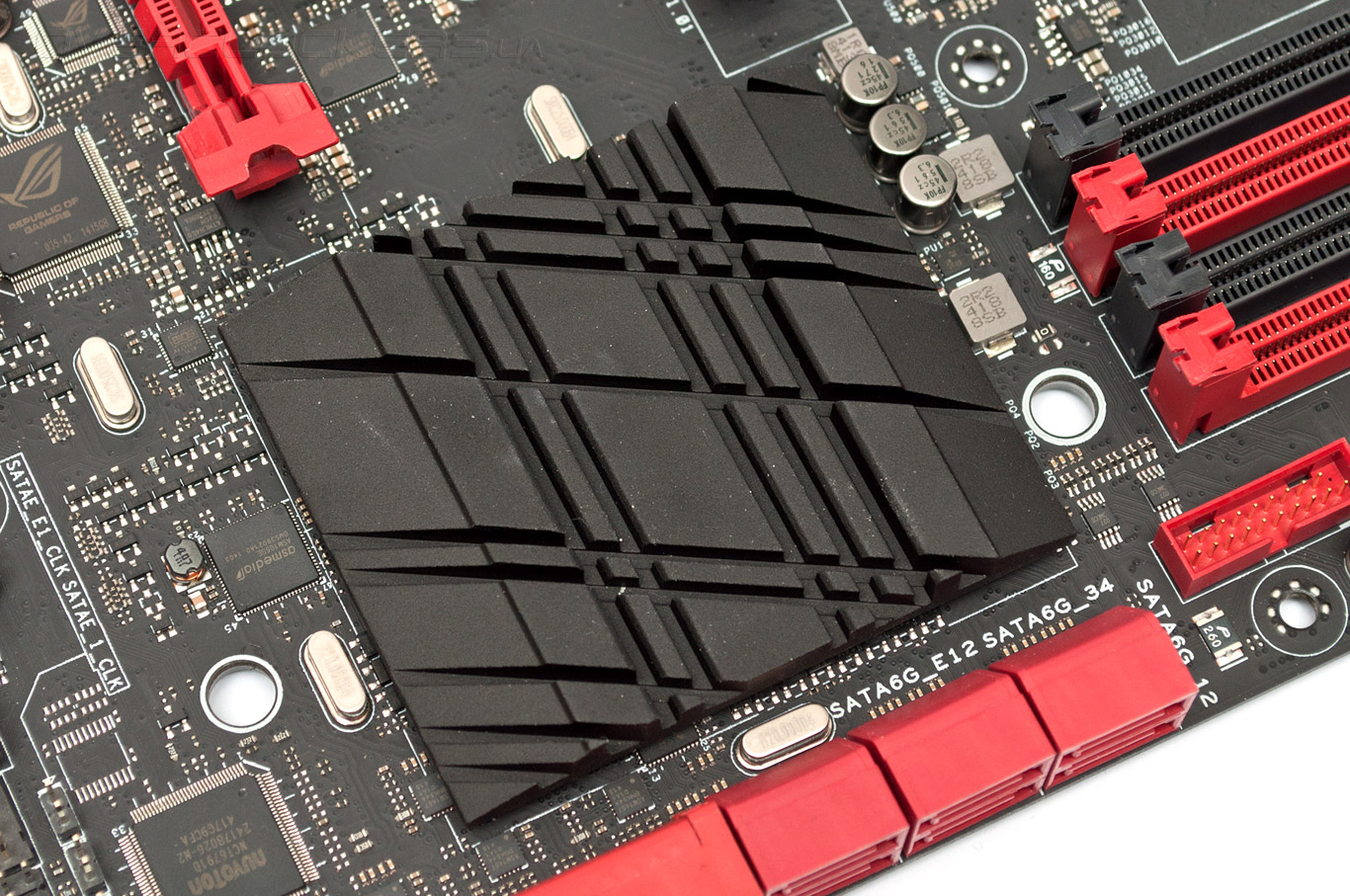

Восемь четырехконтактных разъемов с поддержкой ШИМ служат для подключения вентиляторов, служащих для организации охлаждения процессора, а также обеспечения движения воздушных потоков внутри системного блока. За отвод тепла от микросхемы системной логики отвечает довольно крупный радиатор, надежно защищающий чипсет от перегрева, как в штатном режиме, так и в разгоне.

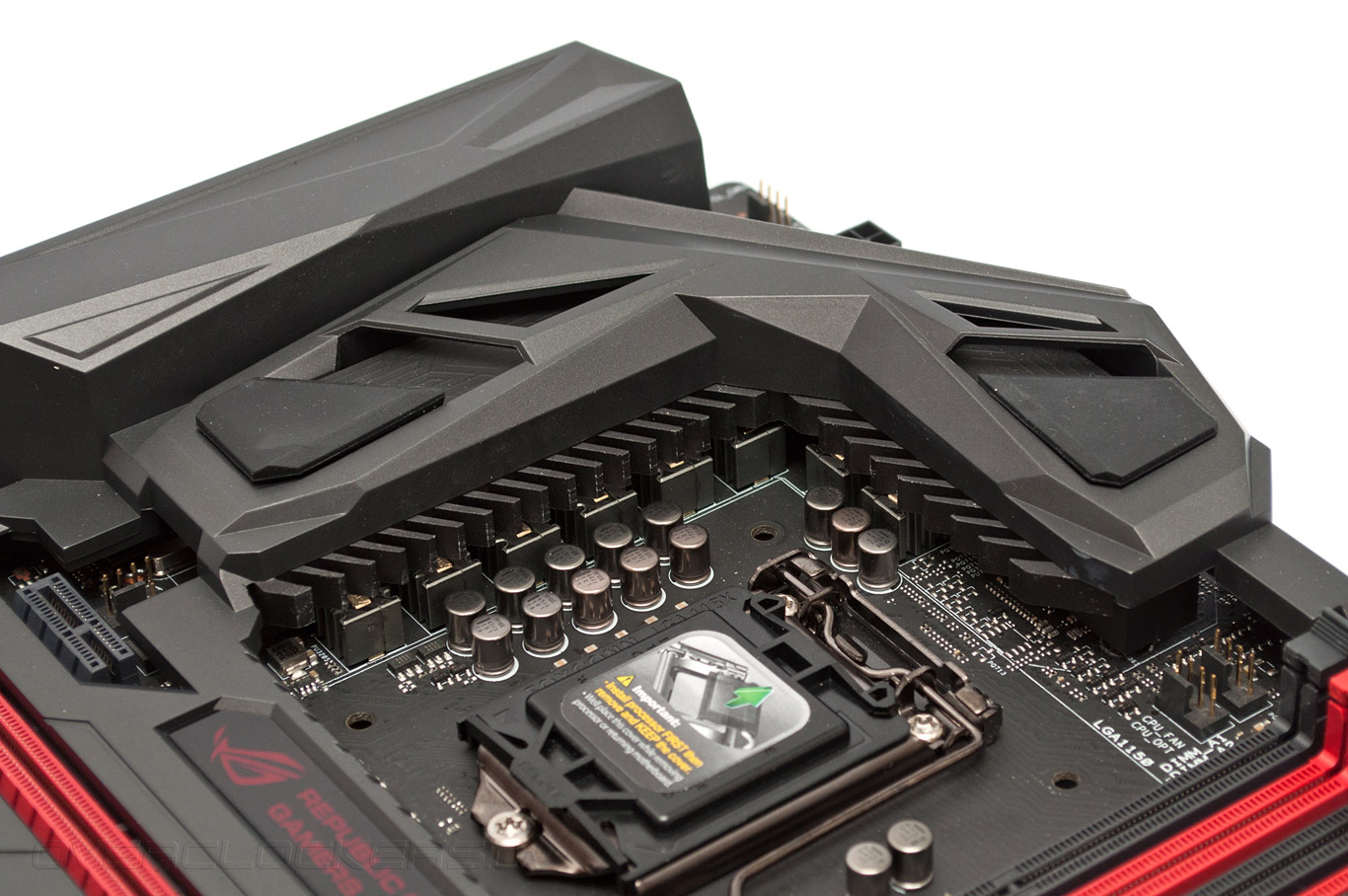

Система отвода тепла от силовых элементов VRM, именуемая CrossChill Copper, позволяет охлаждать подсистему питания не только набегающим потоком воздуха, но и подключать ее к контуру жидкостной системы охлаждения.

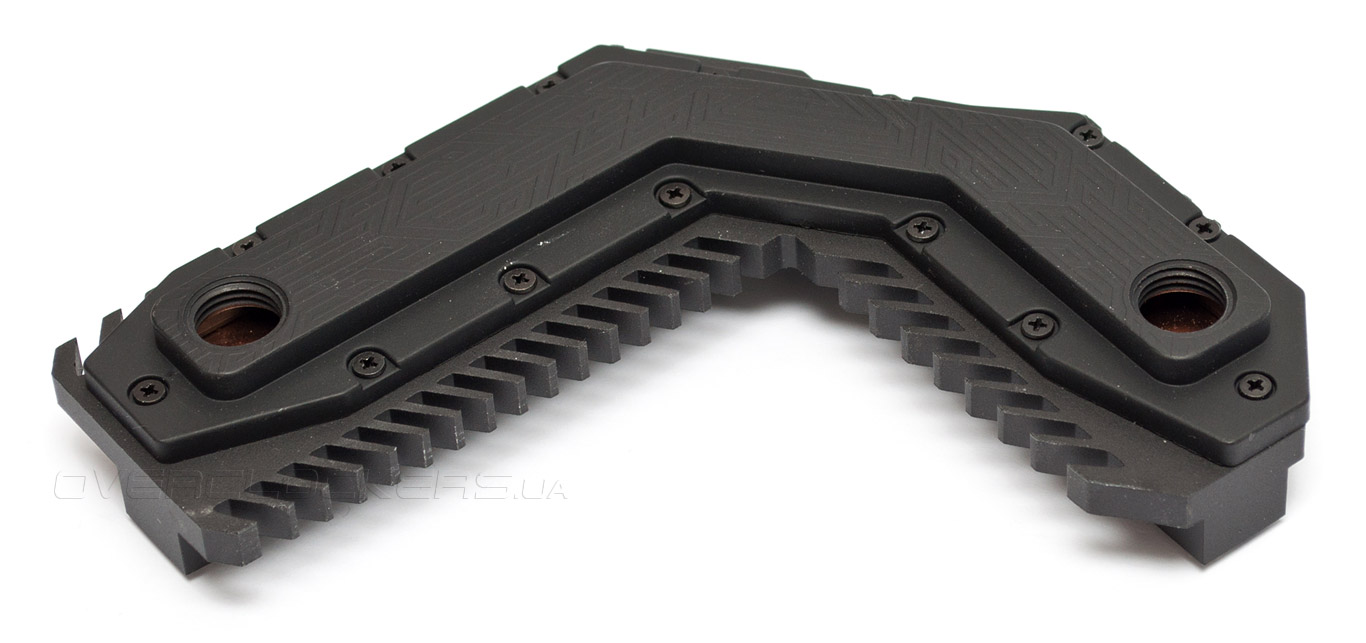

Радиатор силовой подсистемы совмещен с водоблоком, рассчитанным для подключения фитингов G1/4″, но, благодаря развитому оребрению, даже в режиме воздушного охлаждения его эффективности вполне достаточно для разгона процессоров Intel Haswell «на воздухе».

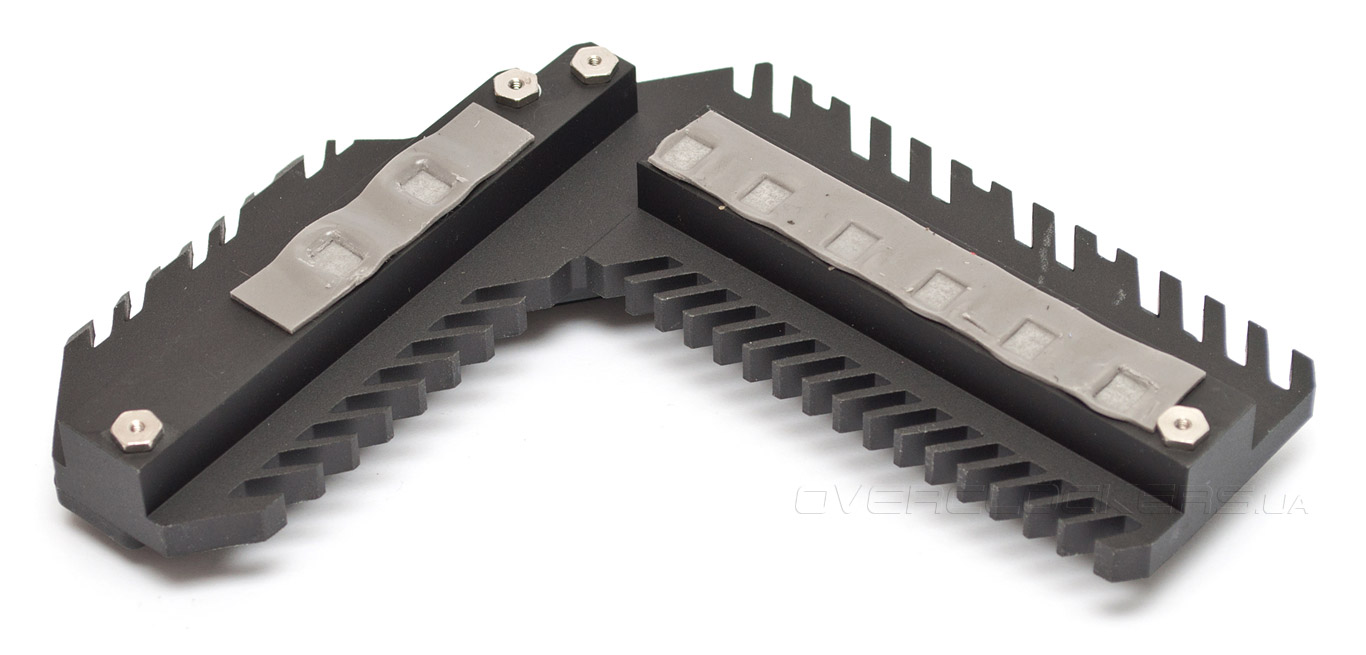

Охладитель крепится к материнской плате с помощью четырех винтов, а в качестве термоинтерфейса используется пластичный материал, который в холодном состоянии легко крошится, так что следует соблюдать осторожность при демонтаже радиатора.

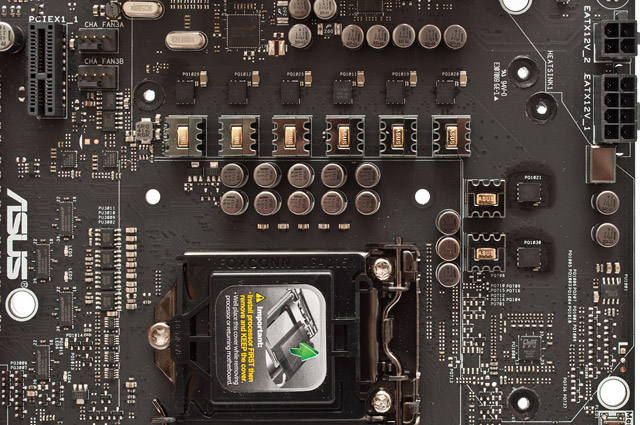

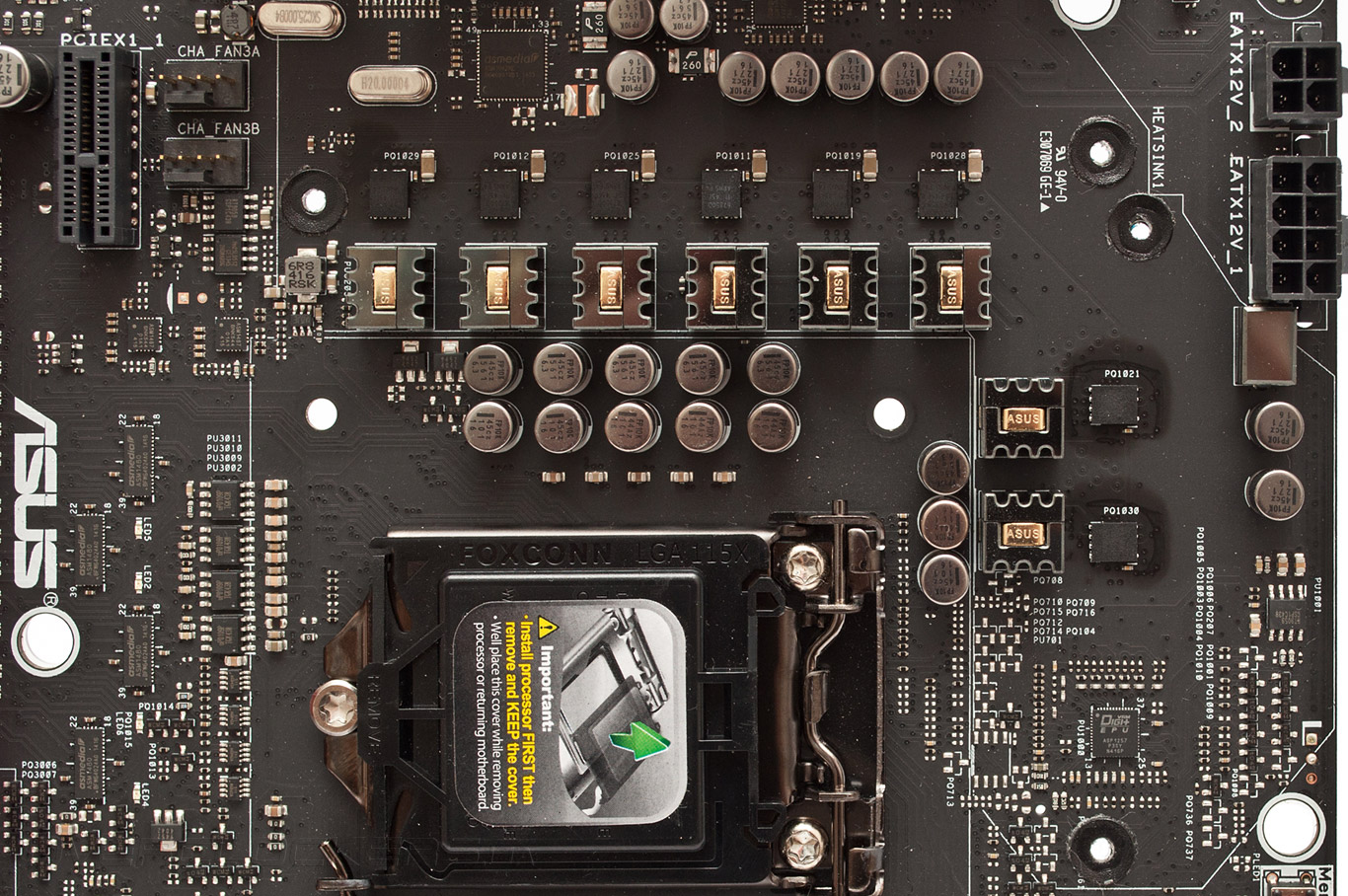

Силовая подсистема ASUS Maximus VII Formula рассчитана на длительную эксплуатацию в режиме разгона. Питание к VRM подается посредством двух разъемов: стандартного восьмиконтактного и дополнительного четырехконтактного ATX12V, но их совместное использование оправдано лишь в случае экстремального разгона. Преобразователь напряжения насчитывает восемь фаз, в которых установлены интегральные сборки NexFET производства Texas Instruments. За управление подсистемой электропитания отвечает цифровой ШИМ-контроллер с маркировкой ASP1257.

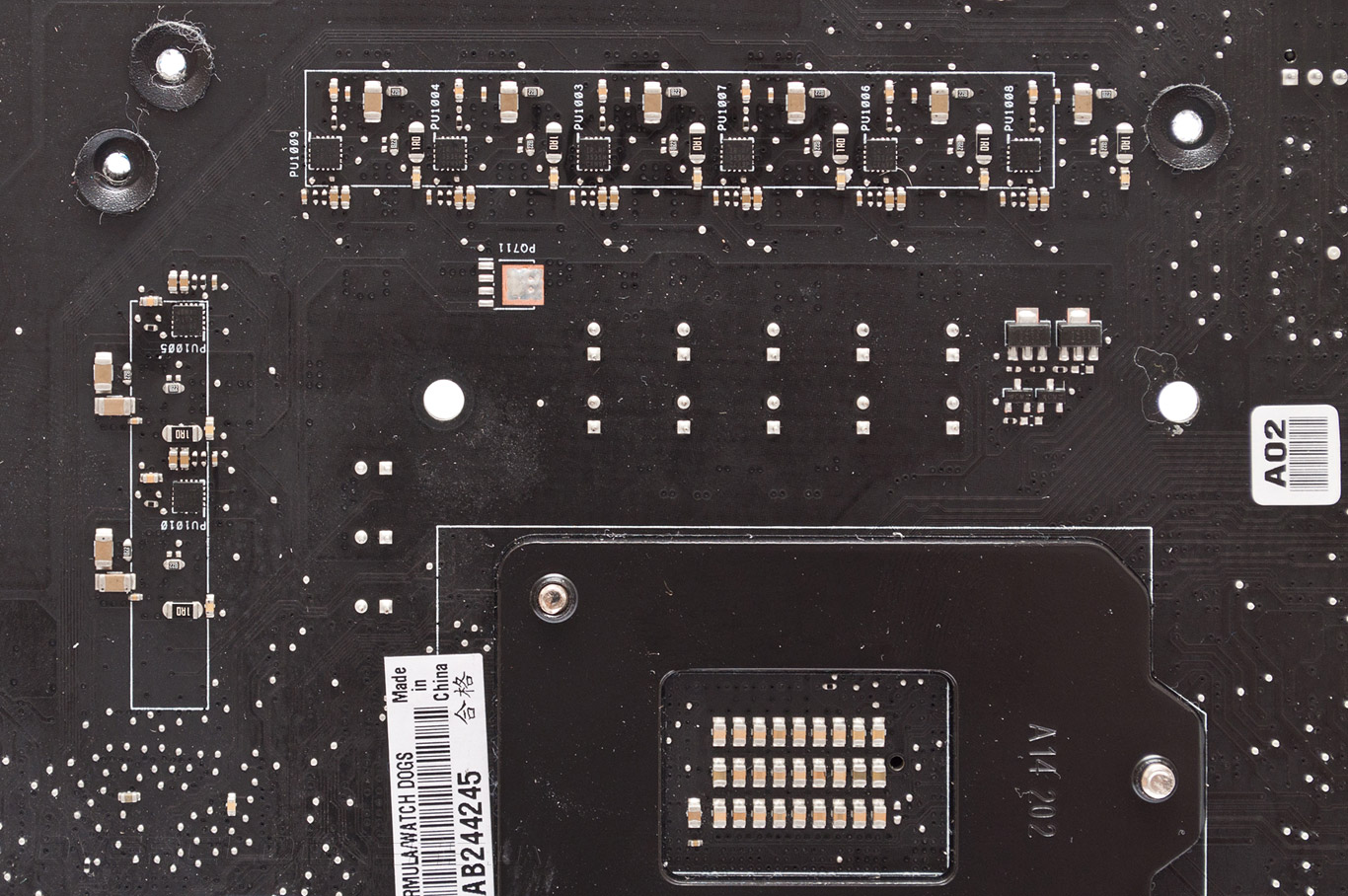

Все основные компоненты силовой подсистемы сосредоточены на фронтальной поверхности РСВ, а с обратной стороны печатной платы находятся лишь восемь микросхем-драйверов. Таким образом, организовывать дополнительное охлаждение этой части печатной платы нет необходимости даже в случае серьезного разгона.
По результатам изучения дизайна новинки следует отметить, что она проигрывает своей предшественнице по части организации систем из нескольких GPU, поскольку Maximus VI Formula была оснащена тремя слотами PCI Express 3.0, которые способны работать в режиме «x8+x4x+x4». Зато, героиня сегодняшнего обзора поддерживает высокоскоростной стандарт SATA Express, чем не может похвастаться представительница предыдущего поколения.
