Обзор материнской платы ASUS F2A85-M LE

Сегодня у нас юбилейный — десятый обзор, посвященный платформе FM2. Теперь каждый из широко распространённых на рынке производителей представлен на нашем ресурсе двумя платами; в качестве второй платы от ASUS выступает продукт массового рыночного сегмента F2A85-M LE. В прошлом обзоре мы познакомились с неплохой моделью от MSI — FM2-A85XMA-E35. Учитывая стоимость каждой из них можно смело утверждать, что они являются прямыми конкурентами. Что же, тем интереснее будет сегодняшний материал.

Учитывая направленность платформы, производитель предпочел максимально заполнить заднюю панель всевозможными гнездами. Всё остальное на плате подверглось удешевлению, в первую очередь это касается подсистемы питания процессора — на ней отсутствует радиатор. Впрочем, отраден факт повсеместного использования твердотельных конденсаторов, а также наличия целых семи портов SATA.

ASUS F2A85-M LE

В целом, эта плата раскрывает функциональность чипсета A85X получше своего конкурента — здесь также присутствует возможность использования двух портов PCI-E x16.

Модель ASUS F2A85-M LE
Чипсет AMD A85X
Процессорный разъем Socket FM2
Процессоры AMD Series A10, A8, A6, A4, Athlon
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000(OC)/2133(OC)/2200(OC)/2250(OC)/2400(OC), 32 Гбайт максимум
Слоты PCI-E 1x PCI Express 2.0 x16
1x PCI Express 2.0 x16@x4
1x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро (в процессор) Radeon HD 76xx/75xx/74xx
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 2x 4pin, 1x 3pin
Порты PS/2 1 (комбинированный)
Порты USB 4х 3.0 (2 разъема на задней панели, AMD A85X)
10x 2.0 (4 разъемов на задней панели, AMD A85X)
Serial ATA 7x SATA 6 Гбит/с (A85X)
1x eSATA 6 Гбит/с (A85X)
RAID 0, 1, 5, 10, JBOD (A85X)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор uATX
Размеры, мм 244 x 234
Дополнительные возможности Разъем на плате (выход) S/PDIF


Упаковка и комплектация

В роли основного слогана, который выделен в оформлении лицевой стороны коробки, выступает использование на плате «цифрового» блока управления питанием APU. Остальные поддерживаемые технологии скромно расположились снизу.

ASUS F2A85-M LE

На обратной стороне разместилось фото платы, выполненное в удобном ракурсе, вместе с основными спецификациями. Особенно приятно увидеть конкретные модели используемых сетевого адаптера и звукового кодека. Остальная площадь заполнена пояснениями сути работы фирменных технологий производителя.

ASUS F2A85-M LE

Комплектацию не иначе как спартанской не назовешь, впрочем, она аналогична таковой у конкурента:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • всего два кабеля SATA 6Gb/s, оба — с Г-образным разъемом на одном из концов.
ASUS F2A85-M LE


Внешний вид

Размер у нашей платы весьма противоречивый — всего сантиметра ей не хватило до полноформатного mATX и, таким образом, адекватной фиксации в корпусе. Теперь же использование всех элементов, размещенных у правой грани, нужно производить с должной осторожностью, чтобы не переломить плату или же не коснуться ею поддона корпуса. К тому же, производитель не предусмотрел такой меры как отверстия по углам для пластиковых стоек, пусть такое решение и кажется ныне устаревшим.

ASUS F2A85-M LE

Обратная часть платы лишена каких-либо элементов. В качестве усилительной пластины используется массивный металлический профиль, толщину которого можно оценить по фото (она самая впечатляющая из виденных нами).

ASUS F2A85-M LE

Для охлаждения чипсета используется радиатор средних размеров с небольшим оребрением. Во время тестирования каких-либо замечаний к нему не возникло. SATA-разъемы рассредоточены вдоль правой стороны плты, поэтому использование одной массивной видеокарты перекроет всего два из них.

ASUS F2A85-M LE

Прочие гнёзда для подключения периферии расположились вдоль нижней грани, лишь колодка для последовательного порта здесь не уместилась и была смещена в центр платы.

ASUS F2A85-M LE

Подсистема питания пусть и кажется простой на первый взгляд, но в ней помимо перемаркированного ШИМ-контроллера ASP1106 используются также пять драйверов с совсем непонятным обозначением 02=EE. К каждому из драйверов приставлены по три транзистора — два из них в простом DPAK-корпусе, третий в более современном — LFPAK. Все эти элементы питают APU по схеме 3+2 фазы. Увиденное в зоне VRM вселяет определённую уверенность в том, что плата без разгона процессора будет работать при нормальном температурном режиме.

ASUS F2A85-M LE

На задней панели разместились выходы всех актуальных на сегодня интерфейсов. Упрощение коснулось лишь числа аналоговых аудиовыходов — их всего три. Также, в отличие от конкурента, здесь есть eSATA.

ASUS F2A85-M LE

Для оверклокеров остаётся открытым главный вопрос — а сможет ли эта плата разгонять процессор? В немаловажной степени это зависит и от UEFI.

Возможности UEFI

Материнские платы от ASUS всегда славились богатым на настройки «биосом», не стала исключением и флагманская модель для платформы FM2 — F2A85-V Pro. К счастью, и рассматриваемая плата оказалась не обделенной в настройках, отвечающих за разгон компонентов.

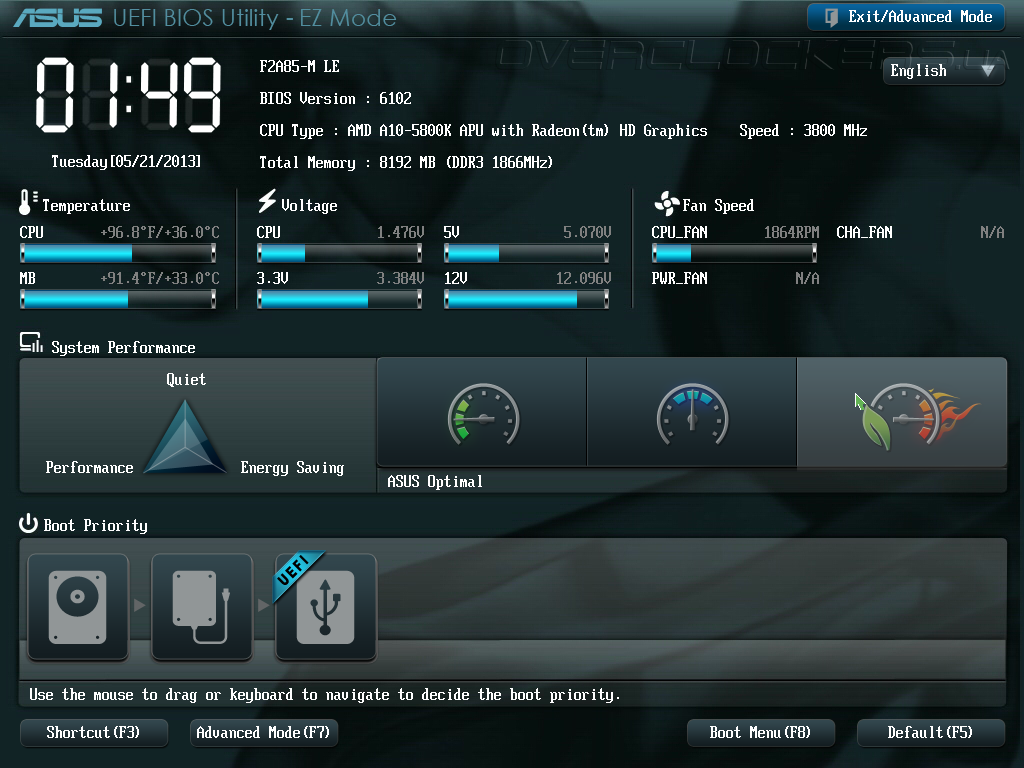

Перед началом испытаний мы, как и всегда, обновили версию UEFI до последней, используя фирменную утилиту EZ Flash. Изучая главное окно, нас, прежде всего, смутило напряжение на ЦП, которая плата самостоятельно установила. Оно оказалось на добрую десятую вольта выше штатного.

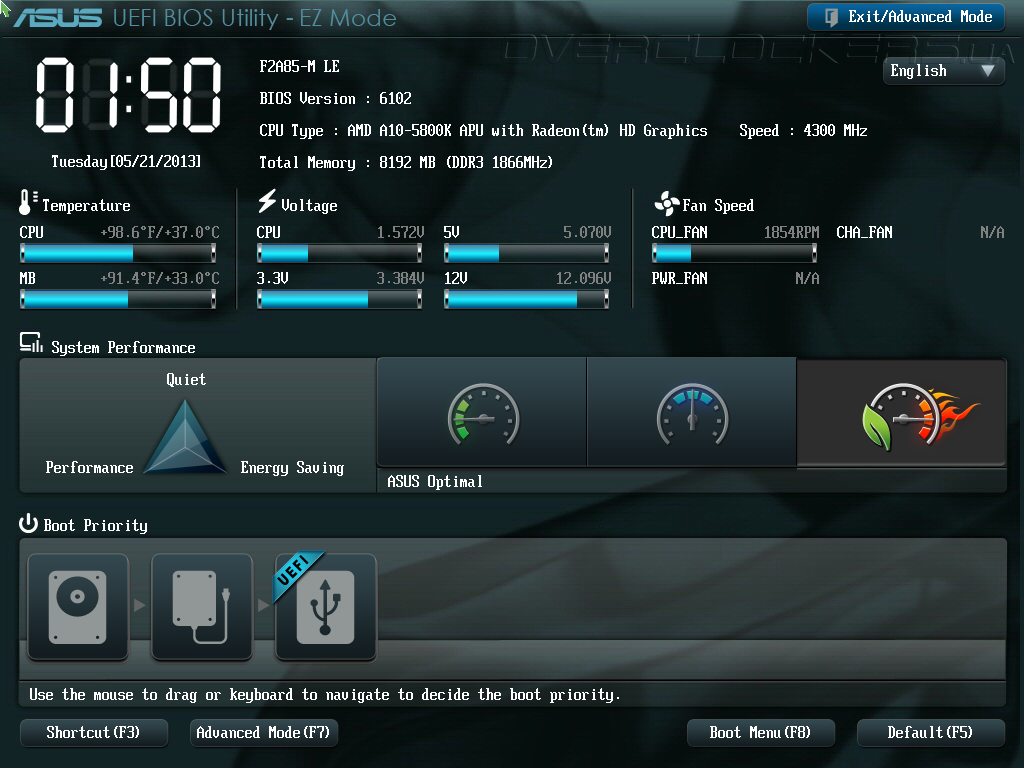

UEFI Setup ASUS F2A85-M LE

Структура и внешний вид UEFI на платах от ASUS одинаковы: тонкие настройки системы следует производить в расширенном режиме.

UEFI Setup ASUS F2A85-M LE

Все поля по умолчанию заполнены параметром с лаконичным названием Auto. Примечательно, что первым во вкладке Ai Tweaker таковой присвоен пункту Ai Overclock Tuner. Иное значение — Manual — предоставляет возможность задания опорной частоты.

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

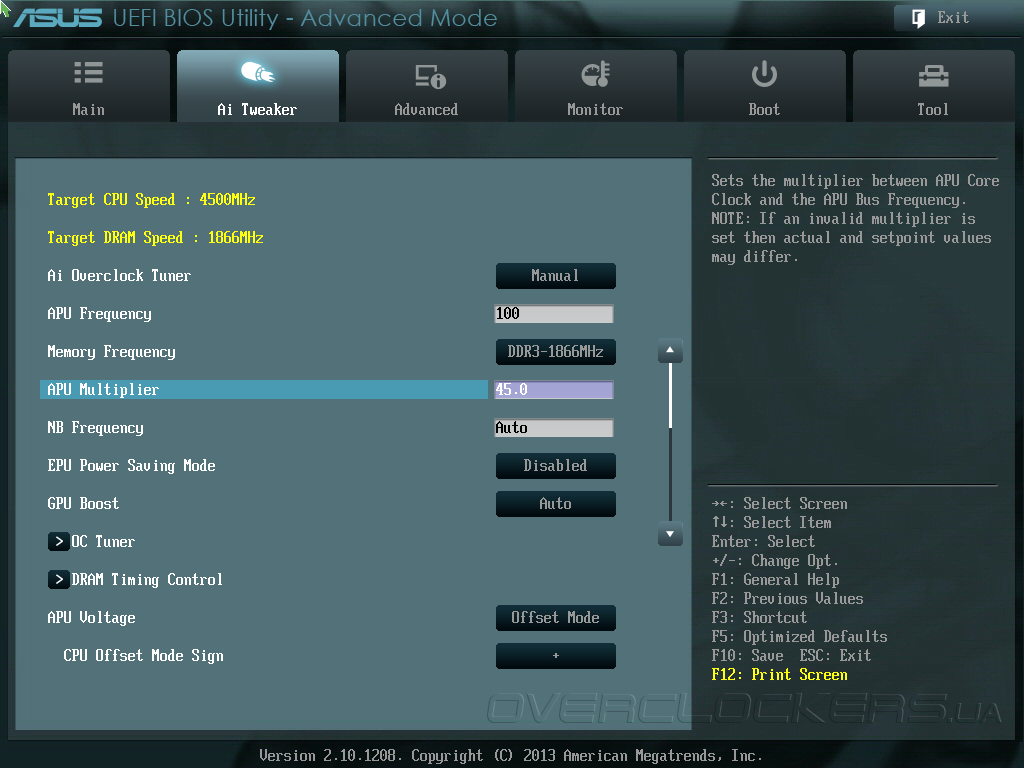

Второй по важности, с точки зрения ASUS, является частота оперативной памяти (впрочем, мы при изучении разгонного потенциала плат придерживаемся такой же последовательности).

UEFI Setup ASUS F2A85-M LE

Следом за ней размещены поля для настройки частот ЦП и встроенного северного моста.

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

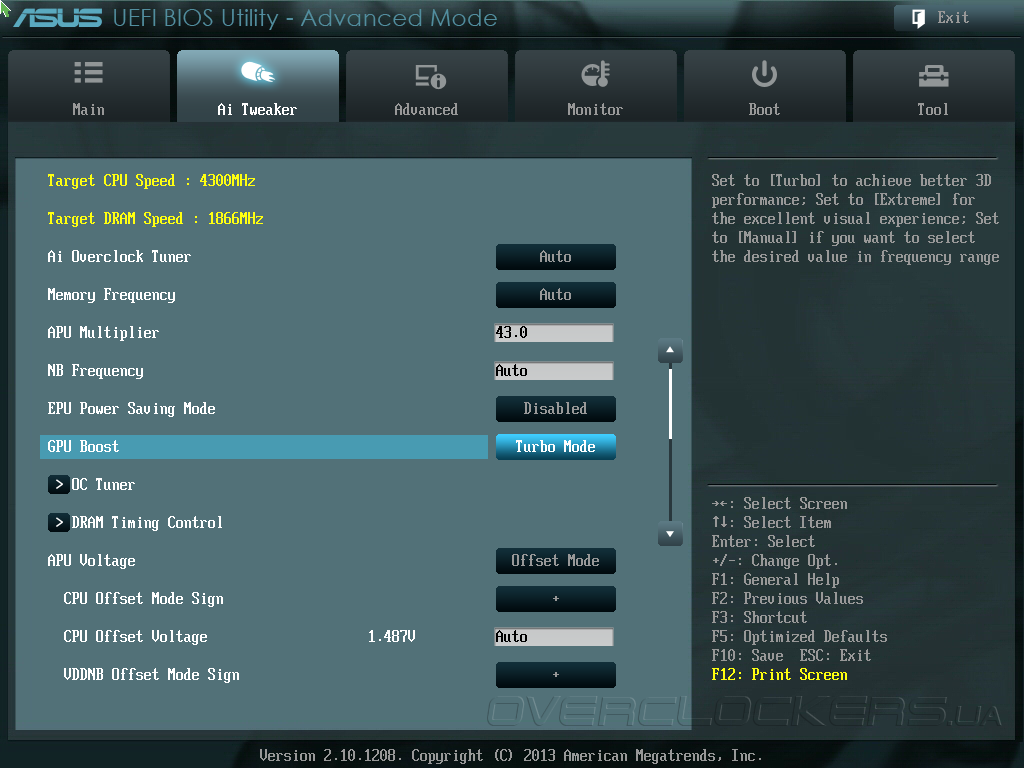

Приятно, что сделанные изменения сразу отображаются вверху окна. Правда, это не касается частоты северного моста, и этот момент мы еще вспомним при сравнительном тестировании.

Интересно, что режим энергосбережения изначально не активен. И это также отразится в нашем тестировании.

UEFI Setup ASUS F2A85-M LE

Во время активации этого пункта чувствуешь себя директором землетрясения — настолько богатый выбор предстаёт перед пользователем.

UEFI Setup ASUS F2A85-M LE

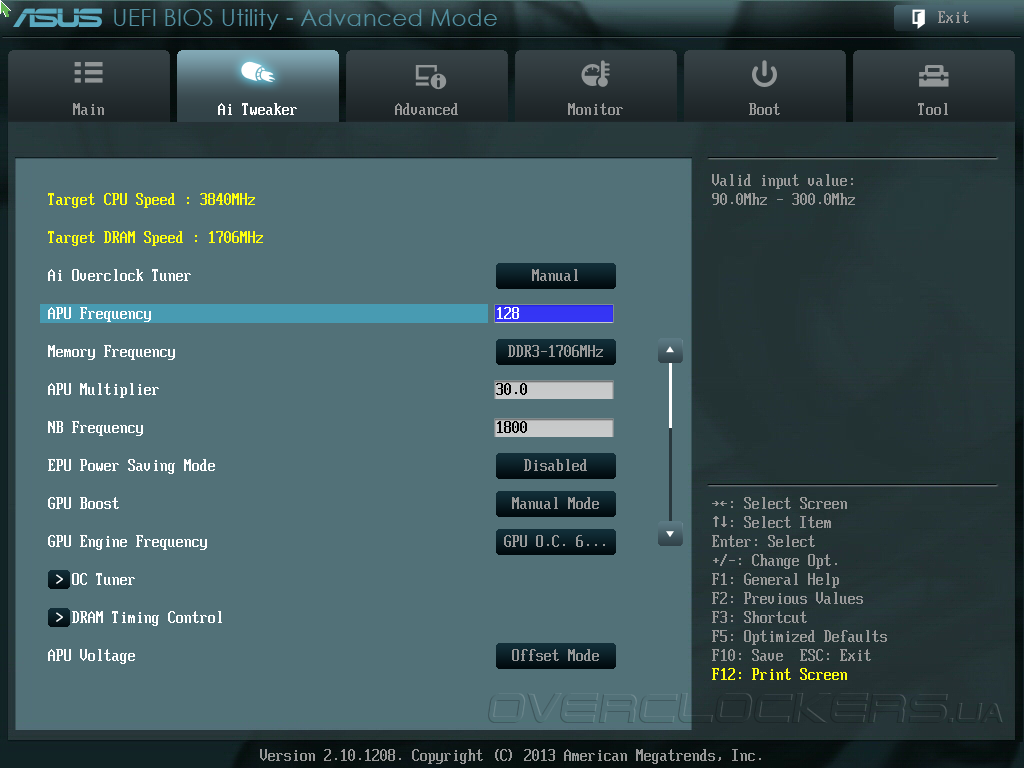

Для разгона видеоблока предусмотрены два готовых профиля, кроме них доступен ручной режим.

UEFI Setup ASUS F2A85-M LE

К сожалению, в любом из случаев позиции для управления напряжением ГП не появляется. Частота, как и в прочих платах, задаётся выбором значений, что актуальны лишь для опорной со значением 100 МГц.

UEFI Setup ASUS F2A85-M LE

Следующий пункт меню — OC Tuner — позволяет автоматически разогнать систему. Оба этих пункта (вместе с EPU Power Saving Mode) продублированы на главной странице UEFI (EZ Mode). И если с авто-разгоном всё понятно, то в случае энергосбережения выставляемое значение оказывается в положении Auto, что несёт под собой особый сакральный смысл.

UEFI Setup ASUS F2A85-M LE

Оригинально, но следующим пунктом следует тонкая настройка задержек DRAM. Их количество впечатляет.

UEFI Setup ASUS F2A85-M LE

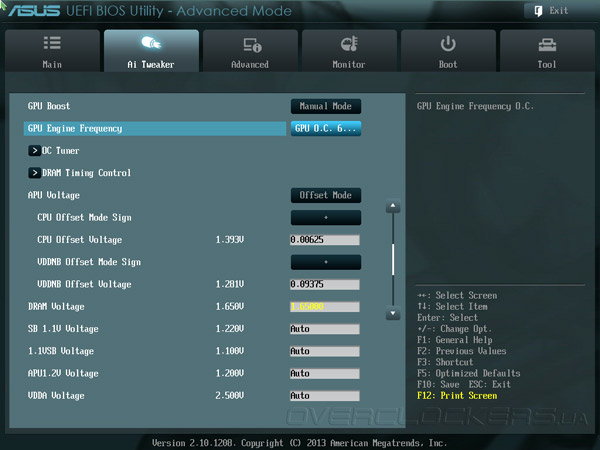

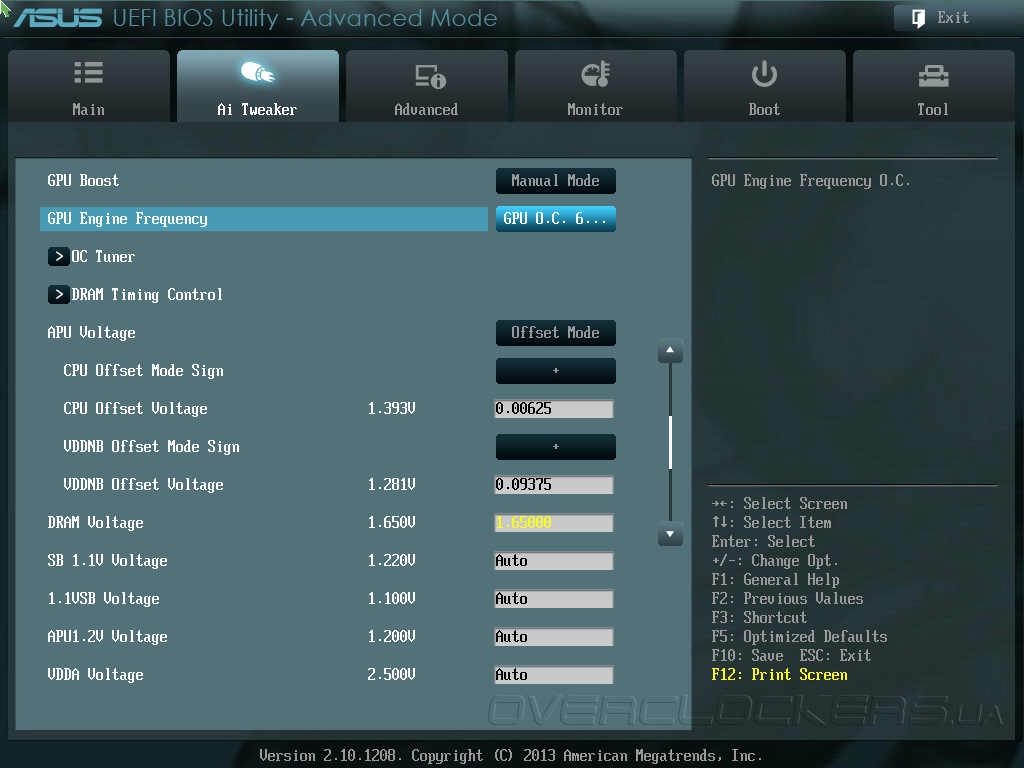

Далее уже плотной группой расположились поля для задания напряжения на различных модулях системы. Для ядер и NB выставить желаемое значение можно лишь при помощи метода компенсации (Offset).

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

Остальные значения задаются в явном виде.

UEFI Setup ASUS F2A85-M LE

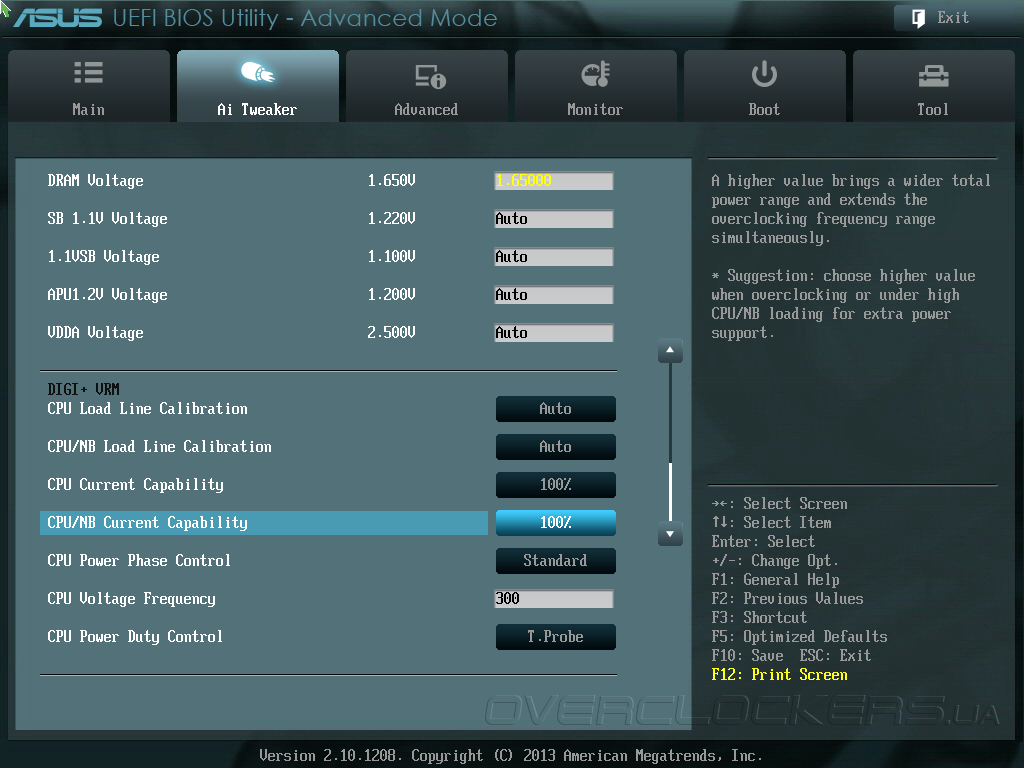

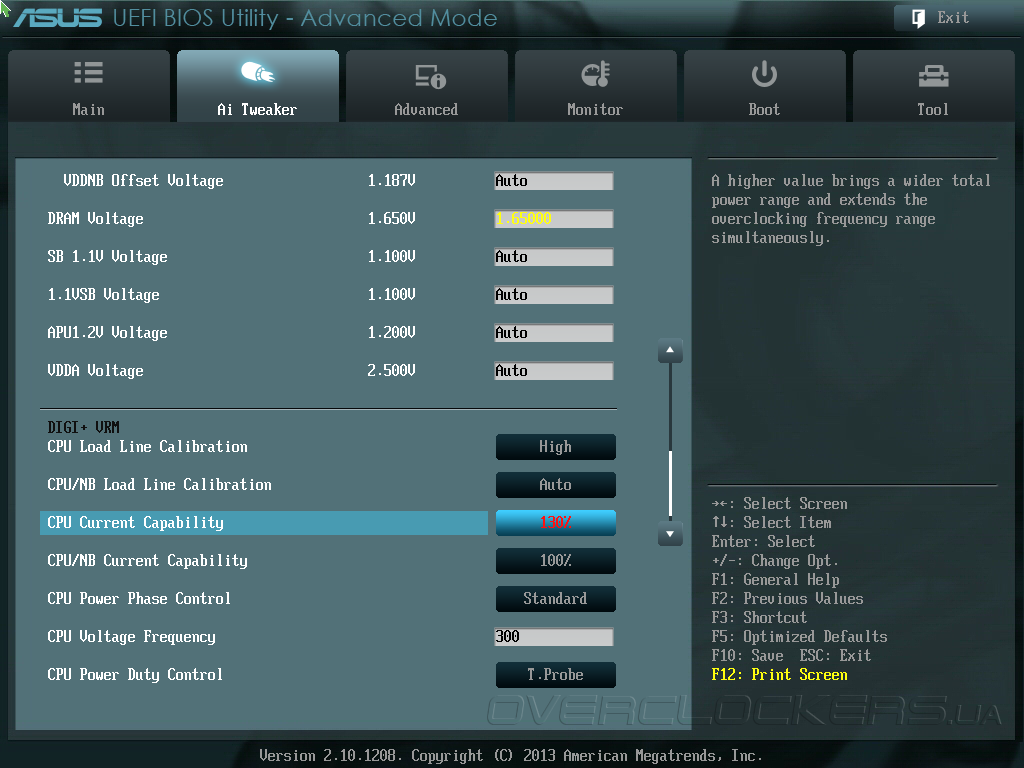

Стабилизация напряжений и прочие тонкие настройки модуля DIGI+ VRM находятся в конце раздела.

UEFI Setup ASUS F2A85-M LE

Для удобства восприятия сведём полученную информацию в единую таблицу:

Параметр Диапазон регулировки Шаг
APU Frequency (МГц) 90–300 1
APU Multiplier 8–63 1
CPU Offset Voltage (В) –0,5...+0,3125 (1,7 макс.) 0,00625
CPU Load Line Calibration (%) 0, 60, 80, 100 нелинейный
NB Frequency (МГц) 400–6300 100
VDDNB Offset Voltage (В) –0,5...+0,3625 (1,55 макс.) 0,00625
CPU/NB Load Line Calibration (%) 0, 80, 100 нелинейный
Memory Frequency (МГц) 800–2400 266
DDR Memory Voltage (В) 1,35–2,00 0,005
GPU Engine Frequency (МГц) 434–1900 нелинейный

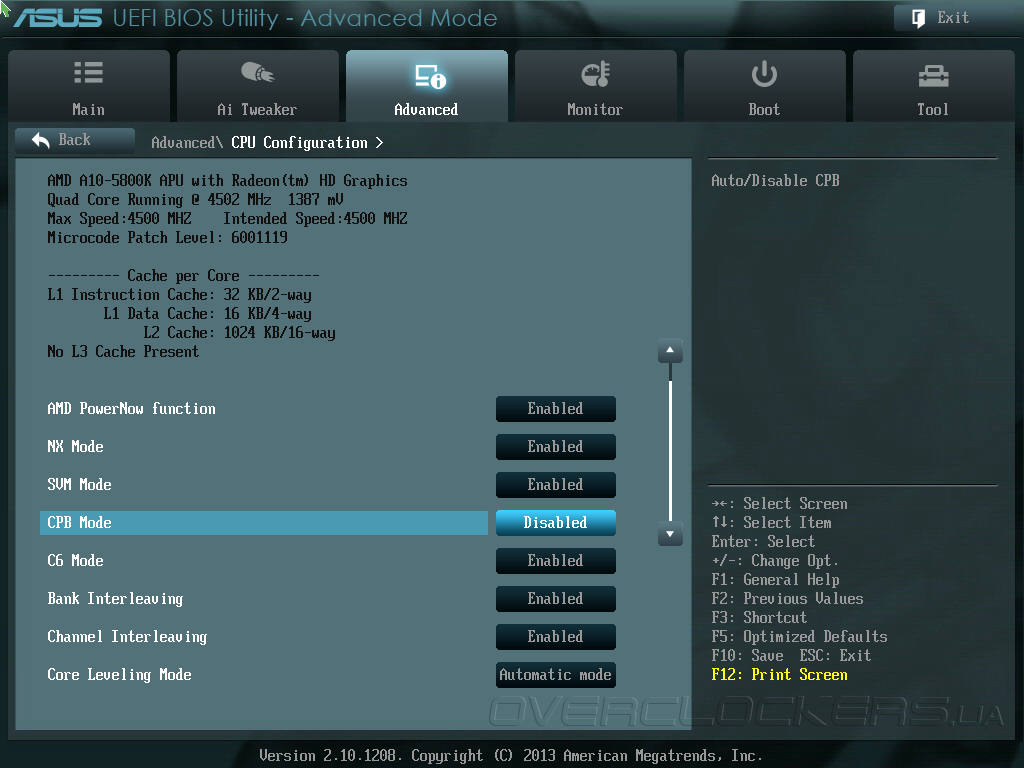

Отключение технологии Turbo Core обнаружилось в пункте меню CPU Configuration вкладки Advanced.

UEFI Setup ASUS F2A85-M LE

Здесь же можно выбрать количество активных блоков или ядер ЦП.

UEFI Setup ASUS F2A85-M LE

Следующий интересный момент — конфигурация SATA.

UEFI Setup ASUS F2A85-M LE

Краткая справка гласит, что для доступа к устройствам, подключенным к портам под номерами 5, 6, 7 и eSATA, при загрузке системы необходимо выставить режим работы IDE. Кажется, сотрудники ASUS немного ошиблись с формулировкой, поскольку нам без проблем удалось загрузиться в систему при подключении накопителя к пятому порту и используемом режиме AHCI.

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

На плате реализована возможность отключения любого USB-гнезда.

UEFI Setup ASUS F2A85-M LE

Настройка встроенной графики находится в пункте с интересным названием NB Configuration.

UEFI Setup ASUS F2A85-M LE

Отметим, что по умолчанию размер видеобуфера составляет 768 MB, что на 50% больше, чем у других плат.

UEFI Setup ASUS F2A85-M LE

Вкладка Monitoring помимо своего прямого назначения предоставляет возможность настроить работу вентилятора ЦП.

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

Минимально выставляемым значением частоты вентилятора является 20%.

UEFI Setup ASUS F2A85-M LE

Предпоследняя вкладка Boot позволяет выбрать способ загрузки системы.

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

Эта плата, не обременённая всяческими дополнительными контроллерами, очень быстро реагировала на принятие новых настроек и перезагрузку. Впрочем, если у вас возникнет проблема с инициализацией оборудования — можно воспользоваться модулем CSM (Compatibility Support Module). Настройка этого компонента влияет на безопасность системы, о чем сообщается в информационном блоке.

UEFI Setup ASUS F2A85-M LE

Немаловажно, что плата не навязывает использование UEFI загрузчика и позволяет полностью от него отказаться. Также допускается использование разнообразных Secure Boot Keys (конечно же, в связке с UEFI загрузчиком).

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

Завершает обзор прошивки вкладка Tools. Здесь можно просмотреть информацию об установленной оперативной памяти, обновить версию микрокода и сохранить в один из восьми профилей текущие настройки системы.

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

UEFI Setup ASUS F2A85-M LE

В целом, предоставленный инструментарий можно охарактеризовать как вполне достаточный для экспериментов с производительностью системы.


Комплектное ПО

Начнем с компакт-диска. Оформление меню полностью русифицировано, а диск предназначен именно для нашей модели.

Комплектное ПО ASUS F2A85-M LE

Структура меню прозаична и понятна.

Комплектное ПО ASUS F2A85-M LE

Как и всегда, опробуем механизм InstAll для установки всех драйверов единым пакетом.

Комплектное ПО ASUS F2A85-M LE

Видно, что функционал немного урезан на фоне более старших продуктов, поскольку в списке нет пункта, который позволил бы выбрать также установку ПО.

Комплектное ПО ASUS F2A85-M LE

Впрочем, по умолчанию «в нагрузку» норовит проскочить пробная версия Norton IS. Приятно, что о запланированных перезагрузках предупреждают заранее.




Комплектное ПО ASUS F2A85-M LE

Весь комплекс интересных нам утилит сосредоточен в единой оболочке под названием AI Suite второго поколения.

Комплектное ПО ASUS F2A85-M LE

Комплектное ПО ASUS F2A85-M LE

Последующий запуск любого из компонентов производится из главного меню программы. Информация о системе предоставляется правдивая. Не менее интересен модуль мониторинга за системными параметрами. Он оказался достаточно беден — отображаются лишь самые базовые из них. Хотелось бы видеть, по крайней мере, напряжения оперативной памяти и блока CPU_NB.

ASUS AI Suite II

Модуль Fan Xpert позволяет в интерактивном режиме подобрать желаемый режим работы вентилятора ЦП. В самом крайнем положении (20%) удалось замедлить лишь 4-контактный вентилятор: вместо штатных 3000 об/мин его частота вращения составила 1450 об/мин. 3-контактные модели, к сожалению, не управляются.

ASUS AI Suite II

ASUS AI Suite II

Для разгона системы следует воспользоваться TurboV Evo. Здесь внезапно обнаружилась возможность контроля за напряжениями, в том числе для памяти и CPU_NB, которые мы искали в мониторинге. Впрочем, как осуществлять полноценный разгон осталось загадкой — изменять можно лишь напряжения, а частоты (множители) для изменения доступны только для базовой частоты и ЦП. Для видеоблока предусмотрен набор из стандартных профилей, который дублирует таковые из UEFI.

ASUS AI Suite II

Оформление выполнено качественно и вызывает восторг, но, прямо говоря, удобства при постоянном поиске необходимой вкладки не добавляется. В этой части конкурирующий продукт — Control Center от MSI — выглядит, как нам кажется, получше. Более подробно с возможностями AI Suite можно познакомиться в обзоре флагманской платы от ASUS F2A85-V Pro.

Разгонный потенциал

Как показало наше предыдущее тестирование, для тотального разгона системы с использованием A10-5800K достаточно весьма скромной базовой частоты в 118 МГц. Поэтому все платы, которые способны работать на больших частотах, можно однозначно характеризовать как удачные.

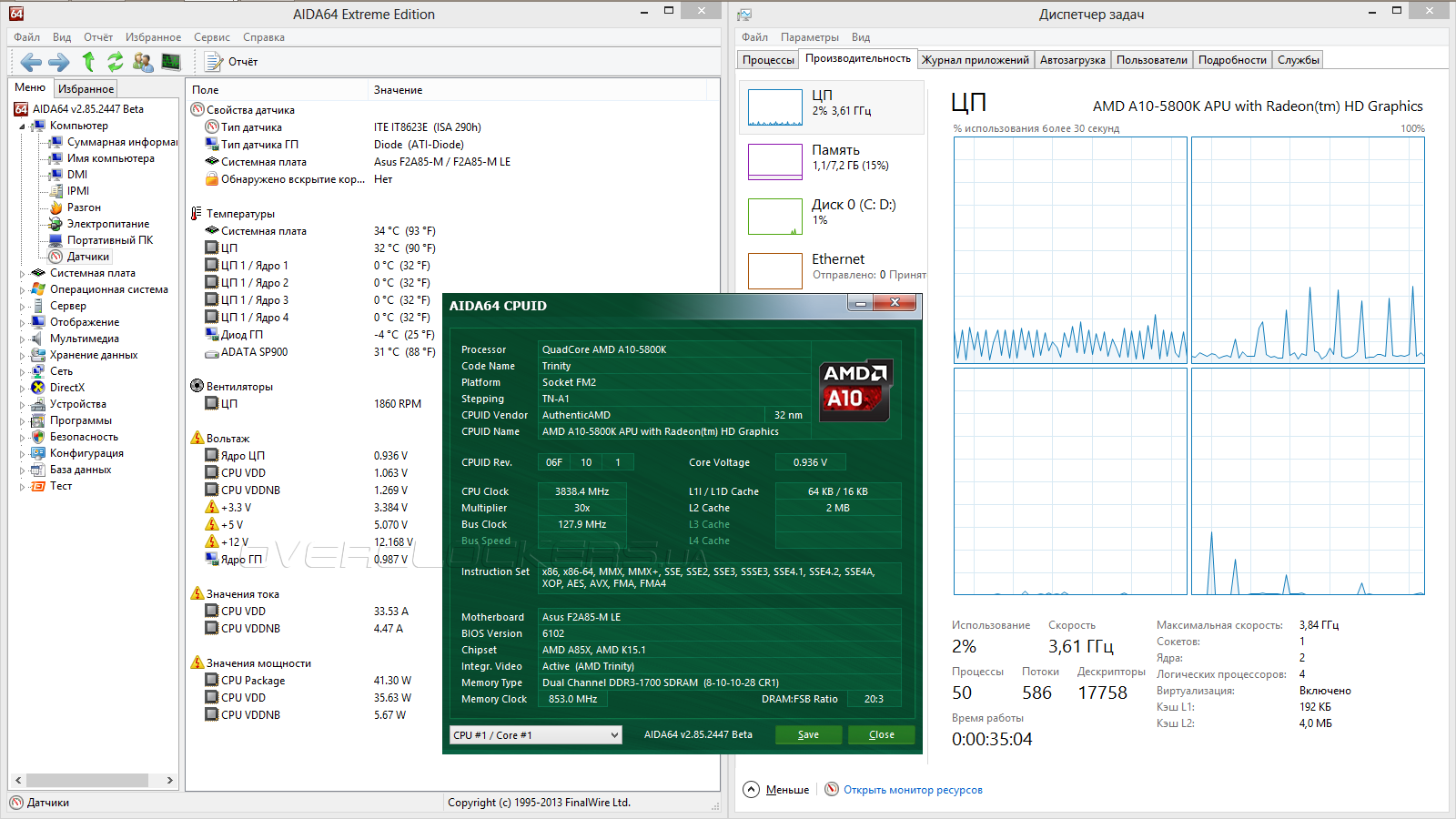

Наша сегодняшняя «материнка» показала вполне рядовой результат — 128 МГц. Ради этого даже не пришлось форсировать специфические методы стабилизации напряжения, а лишь добавить 0,094 В к штатному значению для результирующих 1,281 В.

Разгон ASUS F2A85-M LE

Разгон ASUS F2A85-M LE

Разгон ASUS F2A85-M LE

Разгон ASUS F2A85-M LE

Мы уже говорили про склонность платы к повышению напряжения на ЦП при автоматических настройках, поэтому зафиксировали его на штатном значении путём добавления 0,00625 В. Также интересна фиксация значения частоты северного моста в положении 1800 МГц (на скриншоте). Всё дело в том, что по умолчанию (то самое поле Auto) его частота составляет 1800 МГц в случае использования встроенного в APU видеоблока и 1500 МГц при задействовании дискретной карты. Именно во избежание сюрпризов мы указали штатное значение, что позволило полноценно разогнать также блок CPU_NB при повышении базовой частоты.

Дальнейшее поведение образца не отличается от большинства сородичей — частота процессора в простое не понижается, чего не скажешь о напряжении: оно снижается, несмотря на внесение ручных изменений в его конфигурацию.

Разгон ASUS F2A85-M LE

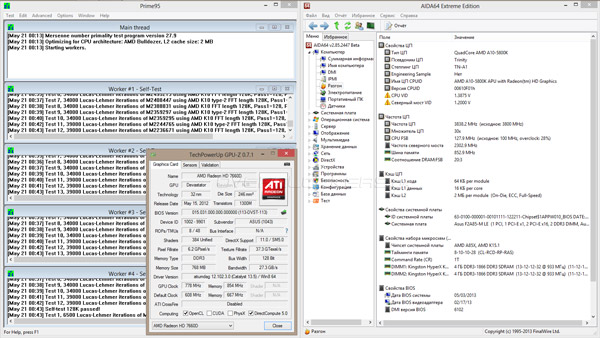

C разгоном памяти проблем не возникло — частота в 2200 МГц была успешно подтверждена получасовым тестированием.

Разгон ASUS F2A85-M LE

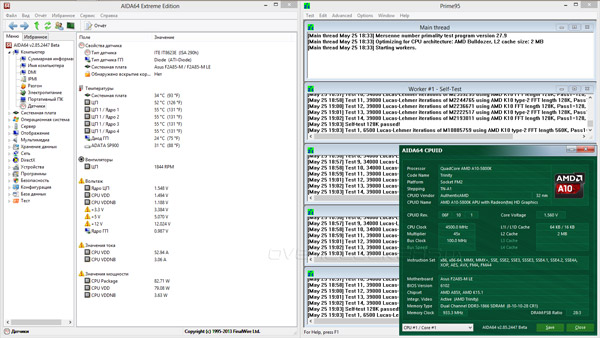

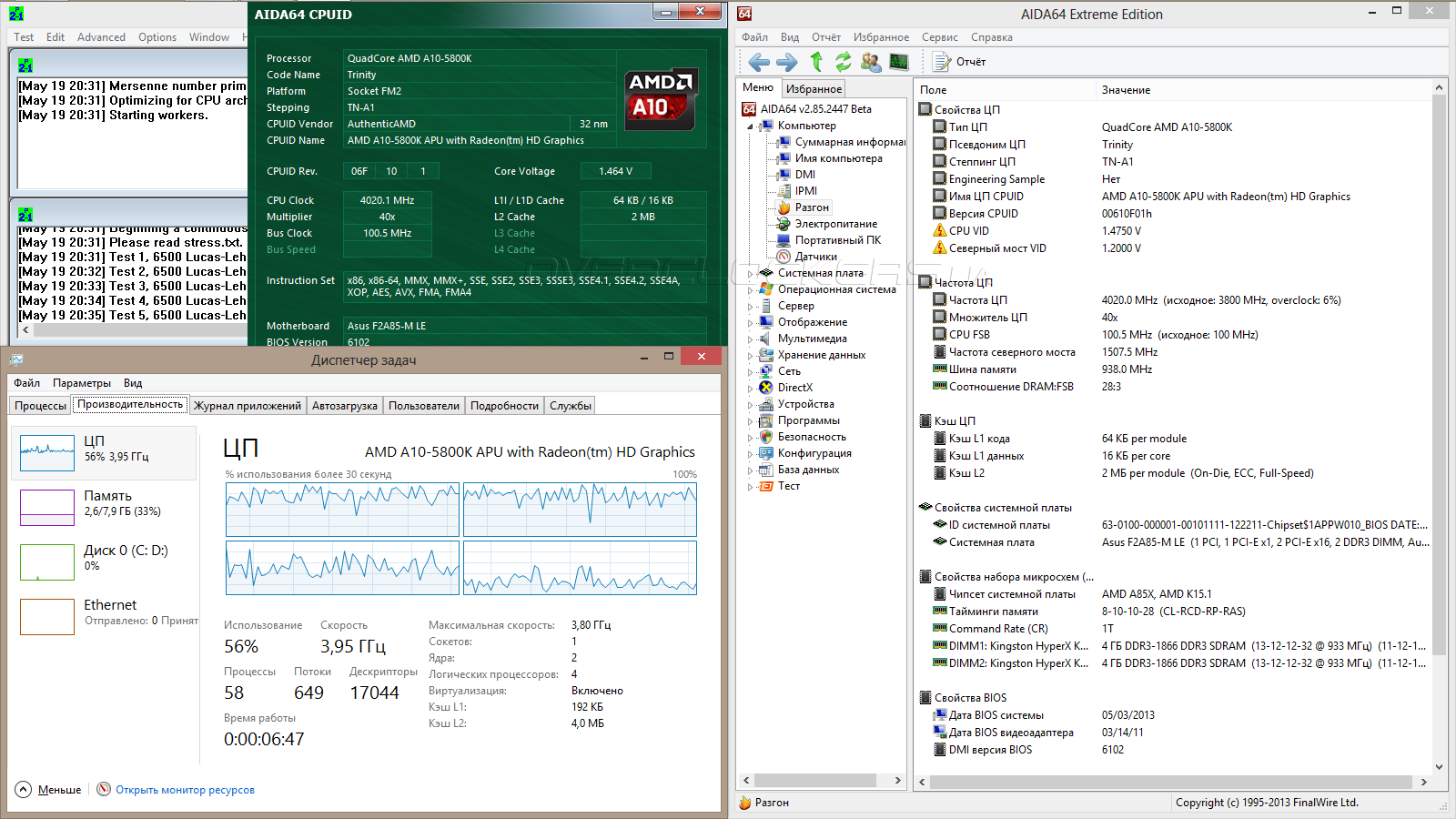

Разгон процессора затребовал больше времени. Наиболее лояльным из сценариев стабилизации напряжения стало значение High; при меньшем (Medium) наблюдались ошибки в Prime95 после 15–20 минут тестирования, профиль Extreme серьёзно завышал напряжение на ЦП. Для сохранения частоты в желаемых нами рамках также форсировалось 130% значение пункта CPU Current Capability, поскольку при штатных 100% вначале напряжение скачкообразно понижалось на 0,1, а затем на целых 0,2 В. В результате частота некоторых ядер также опускалась. Такие действия продолжались несколько секунд и всё возвращалось в норму. Возможно, именно такое поведение наблюдали остальные пользователи продукции ASUS при штатном режиме работы ЦП.

Разгон ASUS F2A85-M LE

Разгон ASUS F2A85-M LE

Разгон ASUS F2A85-M LE

Разгон ASUS F2A85-M LE

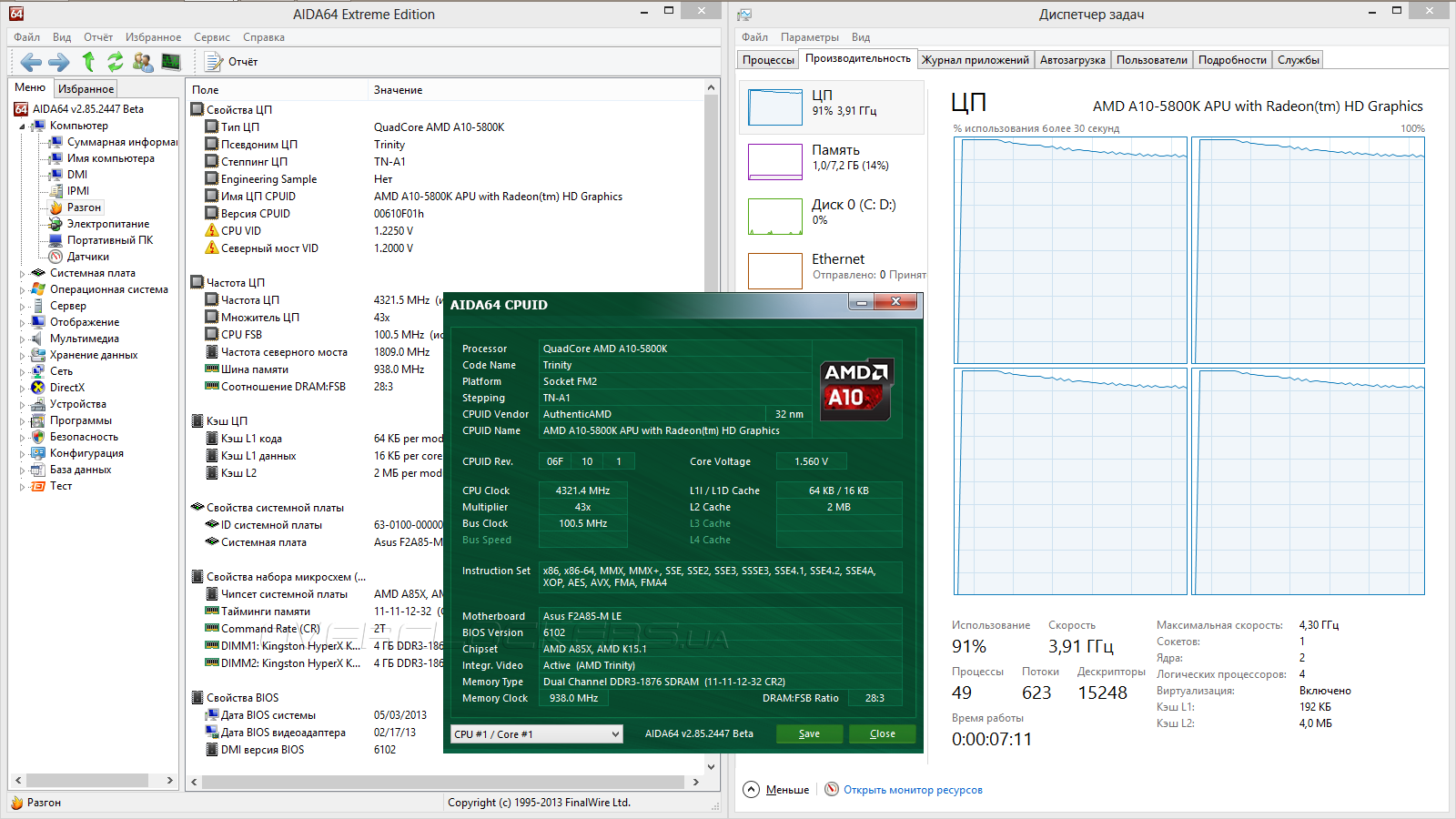

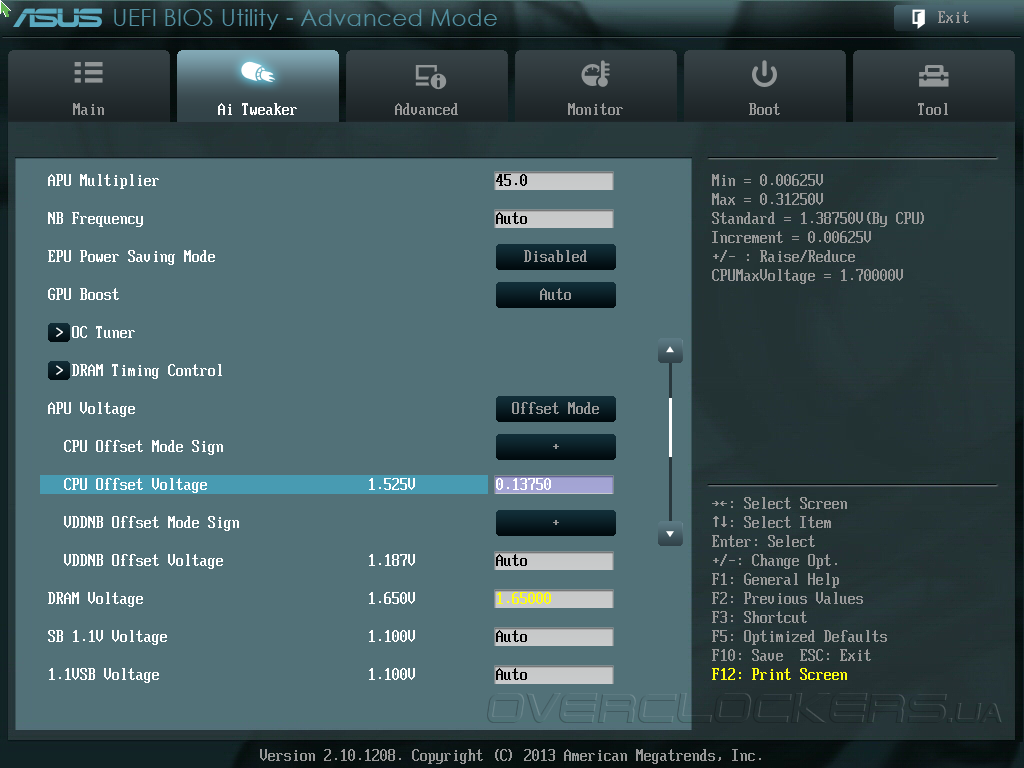

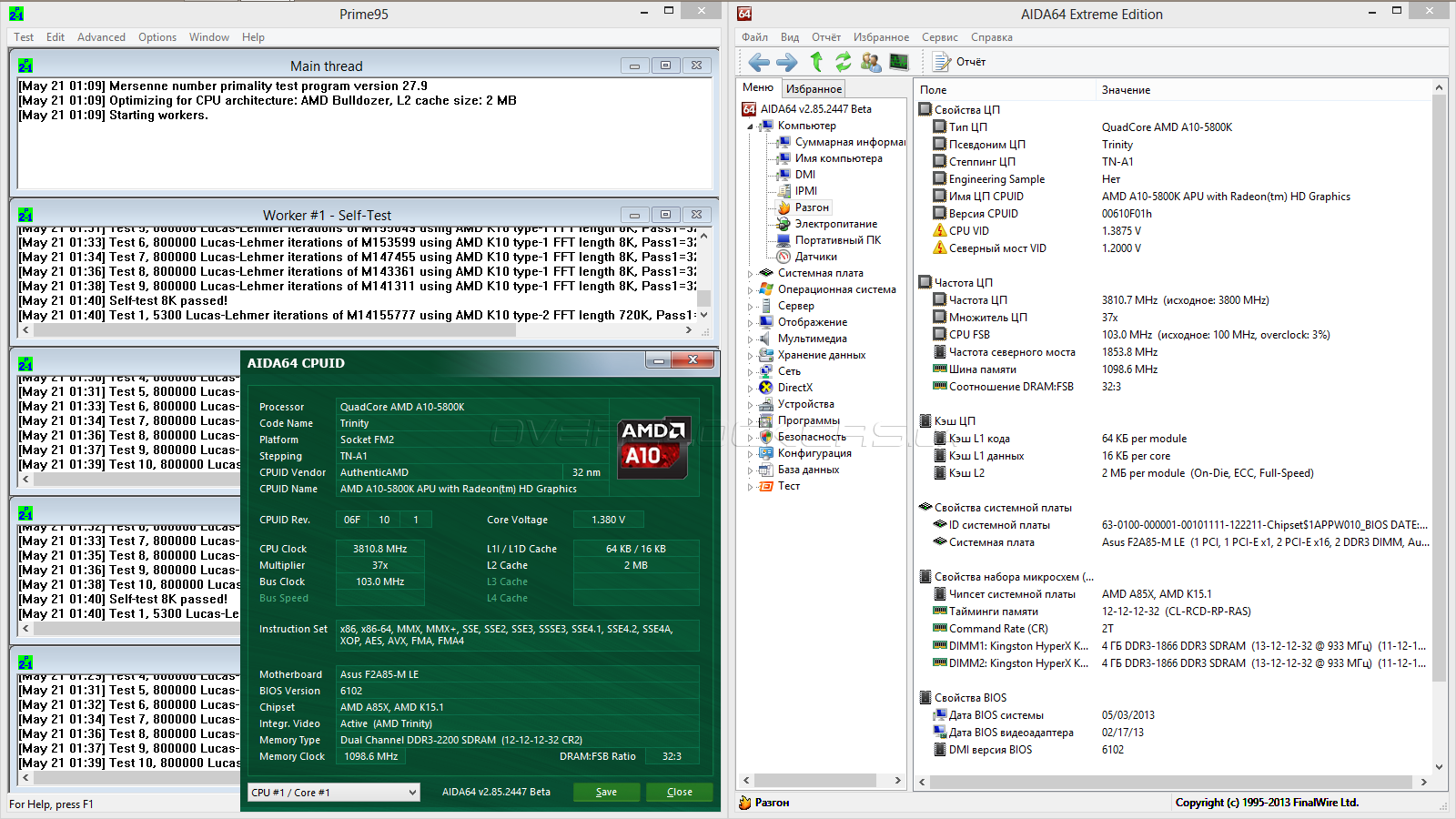

Напряжение питания довелось повысить до 1,525 В путём добавления 0,138 В к штатному значению. И всё же благодаря работе стабилизирующих технологий оно завышалось до 1,56 В в момент серьезной нагрузки. Такие мероприятия позволили заработать нашему APU на частоте 4500 МГц; функции энергосбережения продолжили свою работу — в простое понижалась как частота, так и напряжение.

Разгон ASUS F2A85-M LE

Разгон ASUS F2A85-M LE

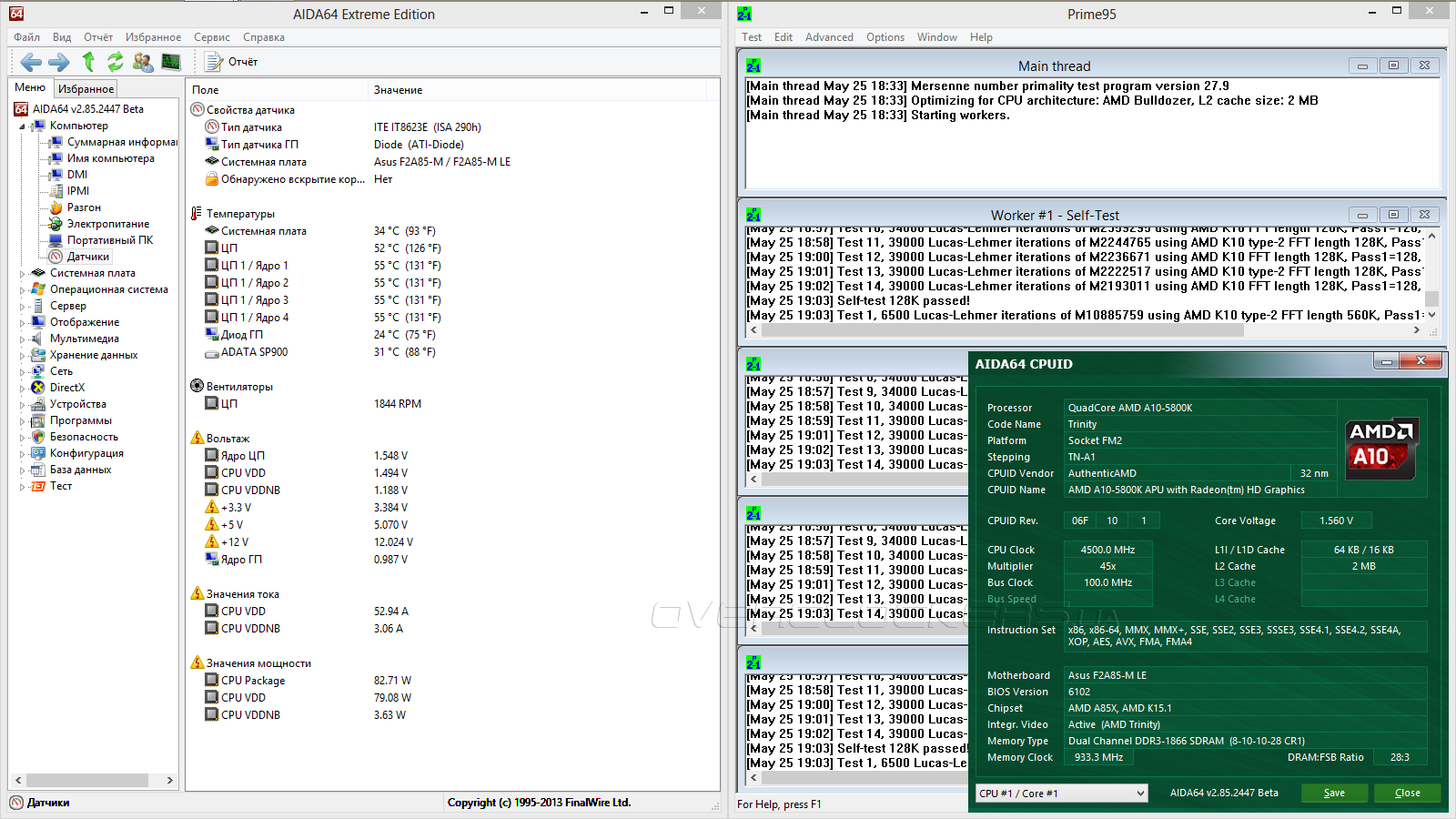

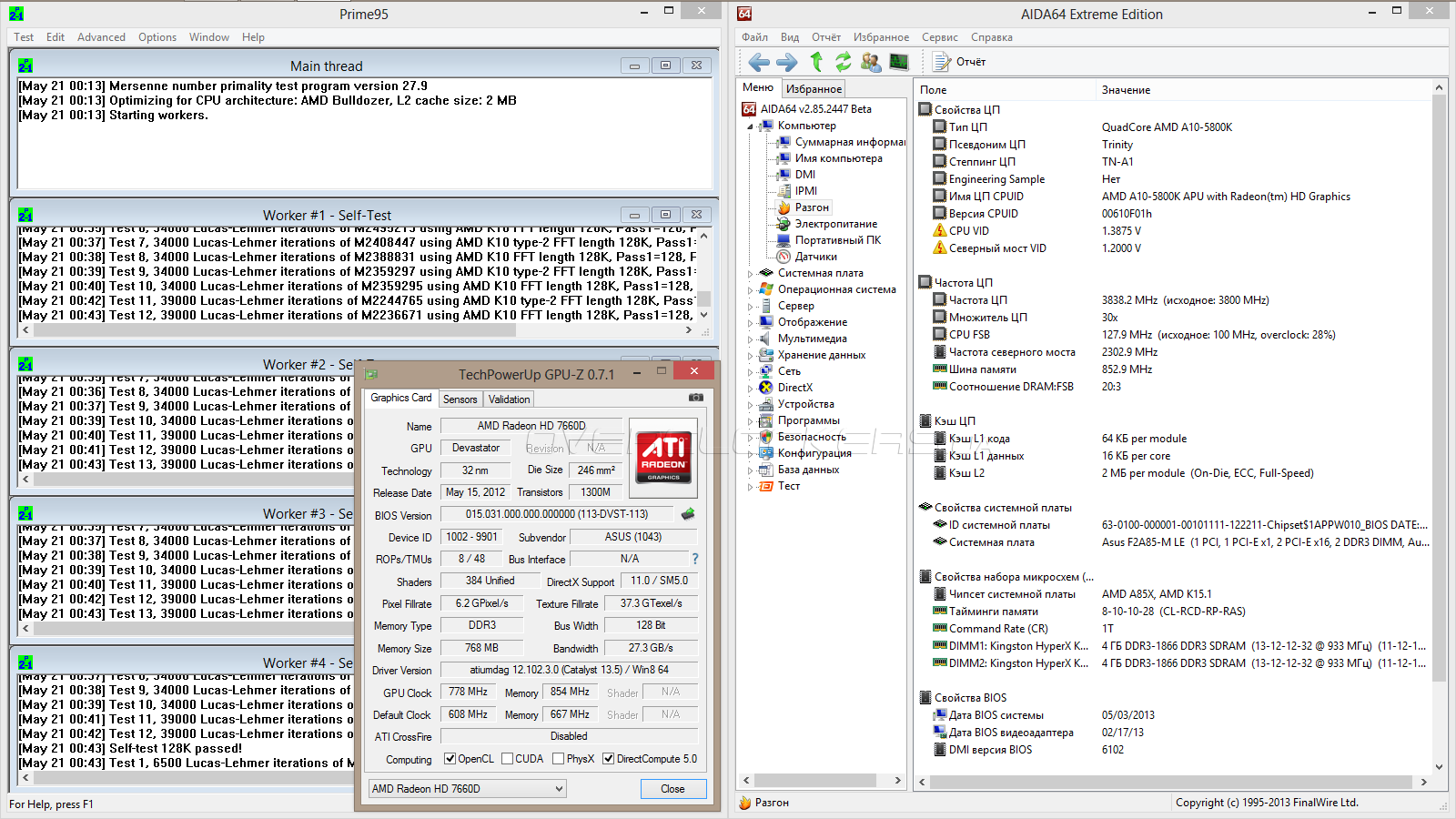

Самое время поговорить о тепловом режиме зоны VRM. Перед началом самостоятельных тестов по разгону мы испробовали способности платы по использованию внутренних сценариев, с которыми познакомим вас в конце раздела. Приоткрывая завесу, отметим использование частоты ЦП на уровне 4300 МГц. Именно с такого значения мы начали тест, параллельно отслеживая температурный режим элементов преобразователя питания и самой платы. Использование скромных 1,45 В, при которых ещё даже не наблюдалась стабильность, приводило к уходу температуры за 100°C буквально за три минуты «прогрева». Это вынудило нас прибегнуть к использованию проверенного вентилятора Cooler Master BP806012M BA. В результате температура платы не превышала 70°C даже при напряжении 1,56 В. Само собой разумеется, шум при этом был соответствующий.

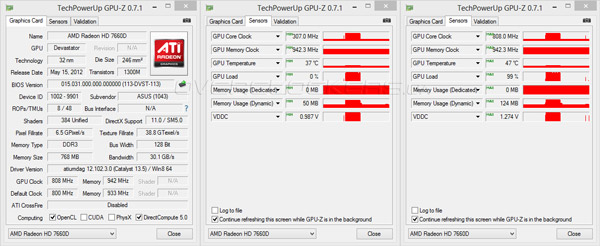

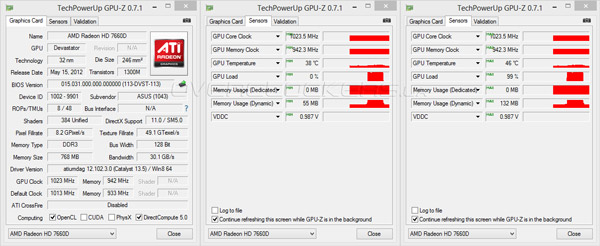

Разгон встроенного видео также оказался по плечу этой «материнке». Стабильная работа была зафиксирована на отметке 1023 МГц.

Разгон ASUS F2A85-M LE

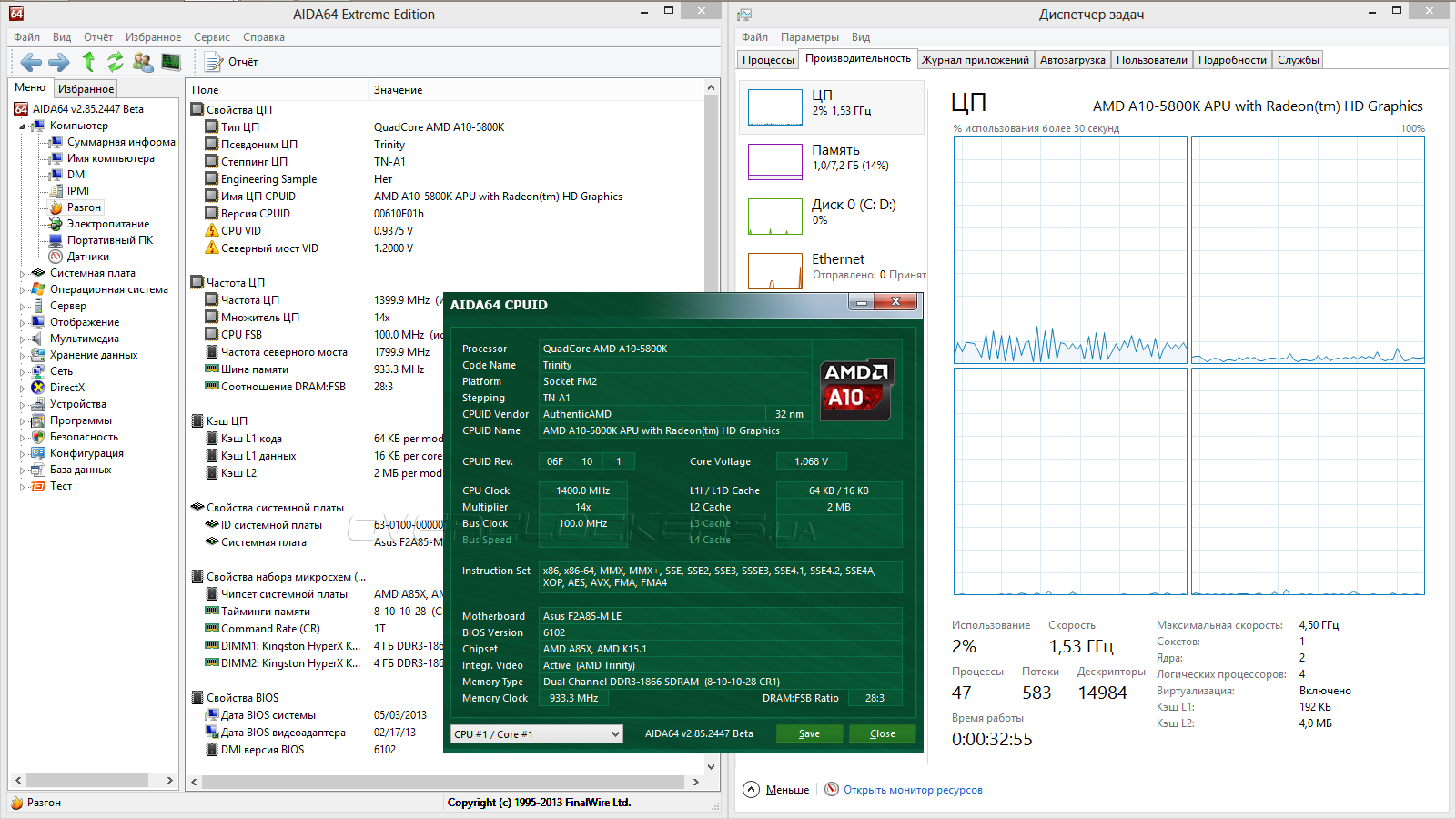

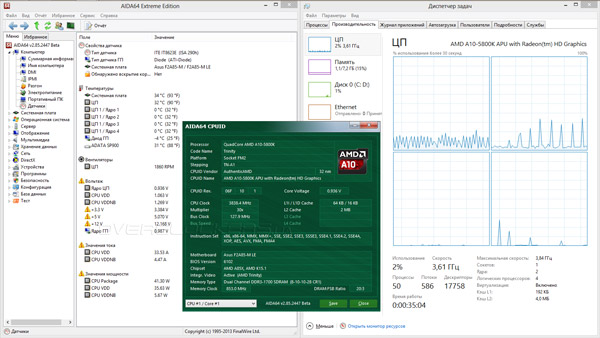

Как и везде, частота перестаёт понижаться в простое, а функции мониторинга напряжения работают некорректно. При штатных параметрах всё в полном порядке.

Разгон ASUS F2A85-M LE

Теперь посмотрим, каких успехов можно достичь благодаря фирменным технологиям ASUS. Форсировать работу системы можно со многих мест: используя утилиту AI Suite и её модуль TurboV Evo, активировать OC Tuner во вкладке Ai Tweaker в UEFI или же нажав одну большую кнопку в режиме EZ Mode.

Разгон ASUS F2A85-M LE

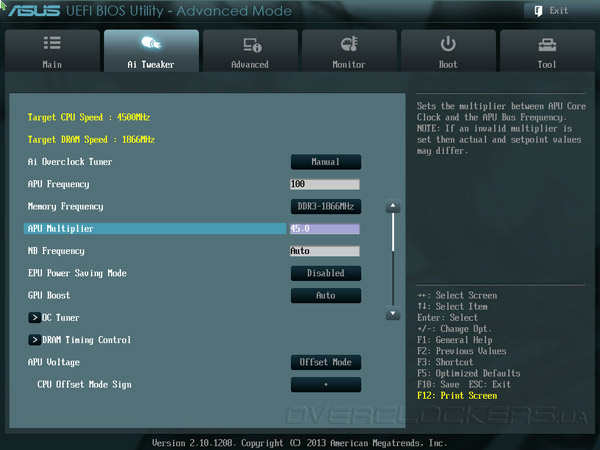

Так или иначе, на выходе мы получаем частоту работы процессора 4300 МГц с угрожающем напряжением в 1,57 В.

Разгон ASUS F2A85-M LE

Такое космическое значение достигается профилем стабилизации Extreme, абсолютное же значение задаётся при помощи таинственного поля Auto.

Разгон ASUS F2A85-M LE

Мы бы сильно удивились, если плата смогла при этом стабильно работать (обдув ещё не использовался). Видимо, срабатывала термозащита, а частота ЦП уходила к своему штатному значению. Впоследствии напряжение также снижалось.

Разгон ASUS F2A85-M LE

Разгон ASUS F2A85-M LE

Оперативная память осталась работать в своём штатном режиме.

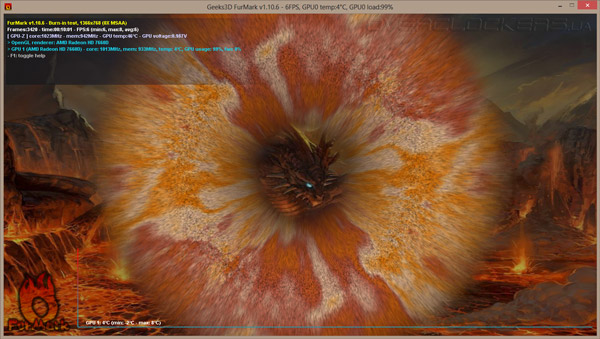

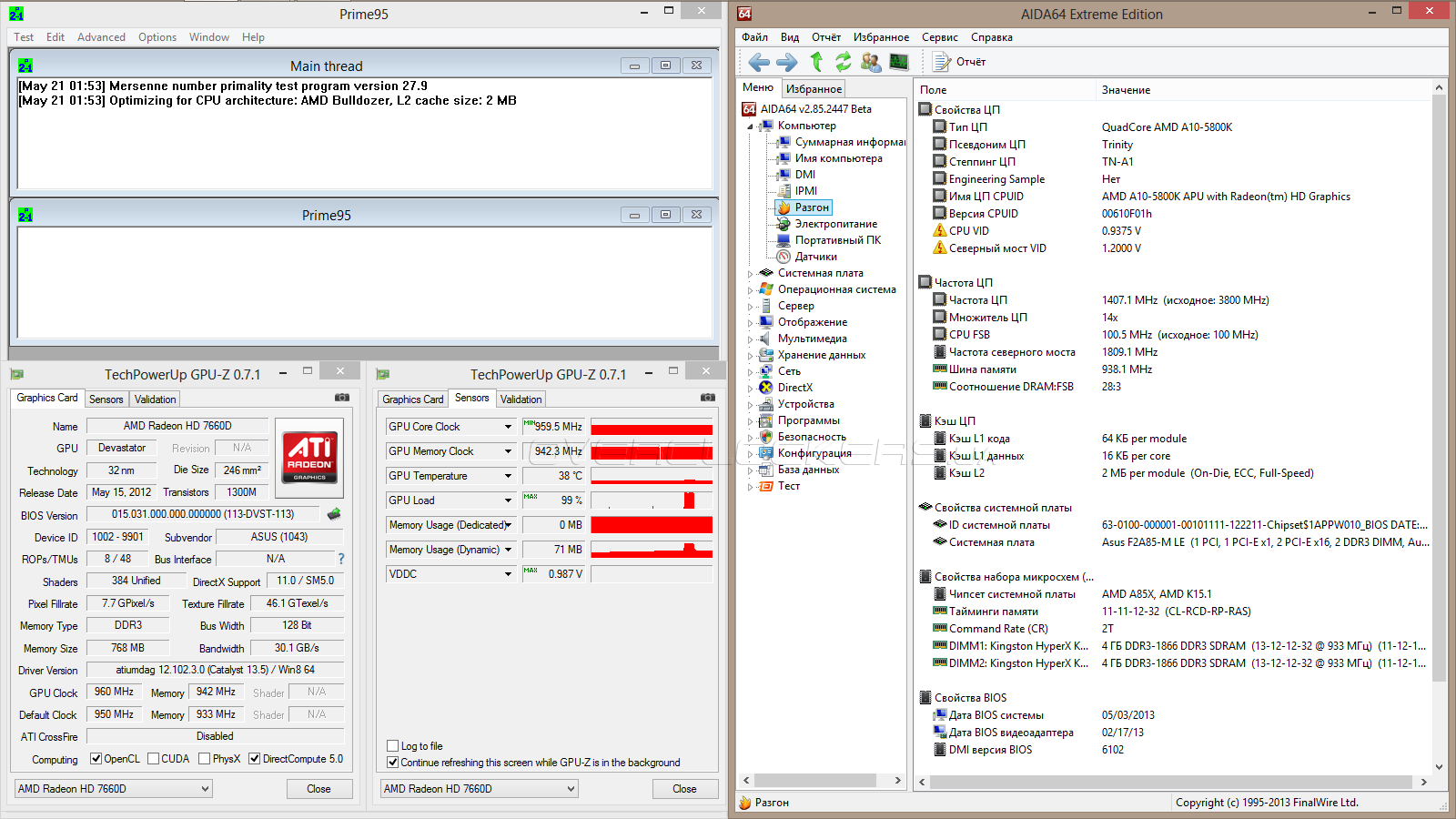

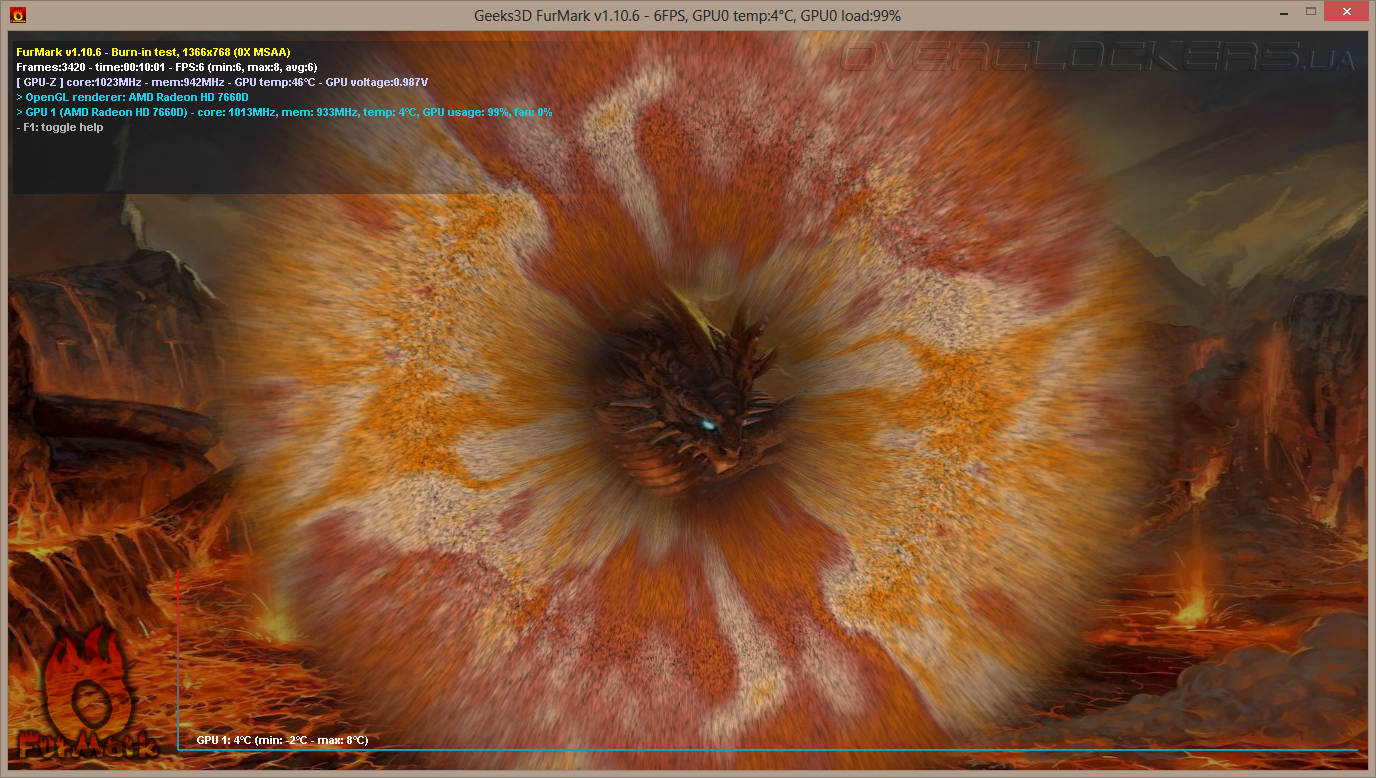

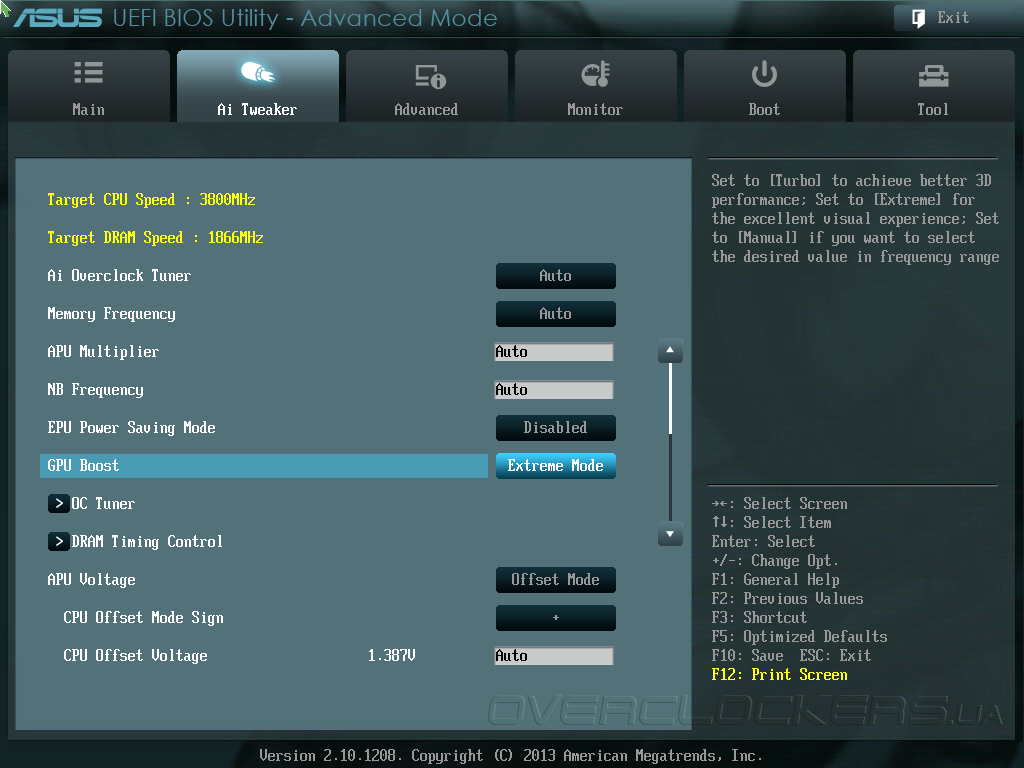

Теперь посмотрим на видеопроцессор. При авто-разгоне его частота составила 960 МГц. Это соответствует профилю Turbo, который можно применить при выборе частоты ГП в UEFI.

Разгон ASUS F2A85-M LE

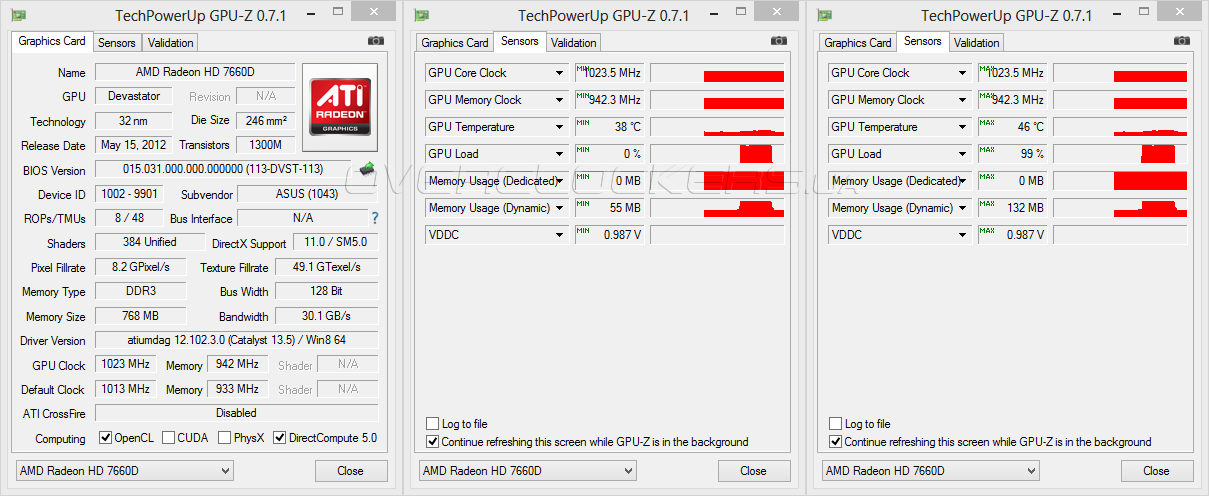

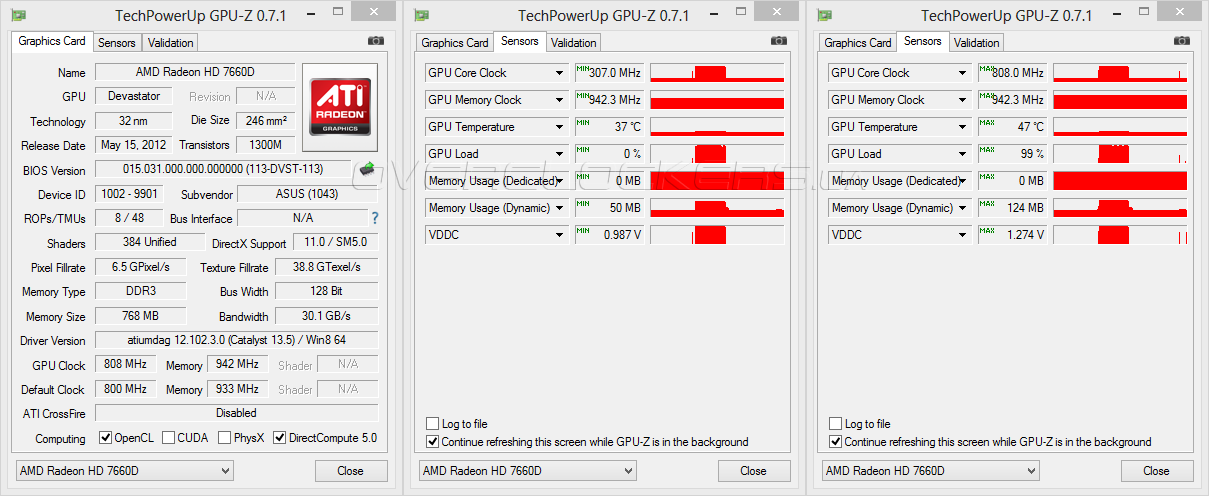

Благо, есть возможность отдельно разгонять лишь видеочасть APU, и вот здесь профиль Extreme повторил то значение, которое оказалось посильным нашему экземпляру при ручном разгоне.

Разгон ASUS F2A85-M LE

Разгон ASUS F2A85-M LE

Какой из подходов целесообразнее — выбор готового профиля или одного из значений результирующей частоты — решать пользователю. В любом из случаев никаких более инструментов для разгона ГП не предоставляется.

Настало время подвести краткий итог. Как и ожидалось, плата обладает солидным инструментарием для разгона системы, к тому же он вполне прозрачен и дееспособен. Другой вопрос — готова ли сама плата пережить разгон? Маркетинговая политика компании лишила её хоть какого-то радиатора в зоне VRM, что и будет основной проблемой при разгоне.

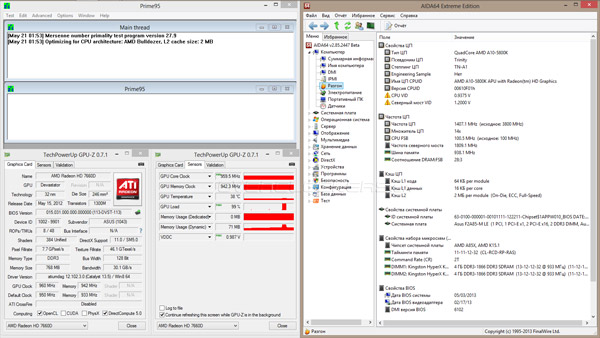

Теперь, перед проведением сравнительно тестирования с одноклубниками, затронем вопрос реализации технологии Turbo Core у продукции ASUS. Этого момента мы ждали с нетерпением, и это стоило того. В действительности, поведение платы оказалось воистину непредсказуемым и недоступным внятному описанию. Частота и напряжение при нагрузке скачут подобно кардиограмме. При средней нагрузке (коей стала работа Prime95 в режиме Blend с двумя потоками) частота составляет приблизительно 4,0 ГГц.

Разгон ASUS F2A85-M LE

При интенсивной нагрузке она постоянно меняется, как и напряжение, но средневзвешенным значением остаются должные 3,8 ГГц. Про странность выбора частоты северного моста мы уже писали, но делать с этим ничего не будем, дабы не «подыгрывать» одной из сторон. Таким образом, тестирование будет проводиться со всеми значениями параметров по умолчанию, а частота CPU_NB составит 1500 МГц.


Тестовый стенд

Конфигурация стенда осталась прежней:
  • процессор: AMD A10-5800K (3,8 ГГц);
  • кулер: Noctua NH-U12P SE2 + Nanoxia FX12-2000;
  • термоинтерфейс: Noctua NT-H1;
  • память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, 1866 МГц, 8-10-10-28-1T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: Chieftec APS-550S (550 Вт);
  • операционная система: Windows 8 Enterprise x64 (90-дневная ознакомительная версия);
  • драйверы: AMD SATA (1.3.1.43), ForceWare 314.07 (9.18.13.1407), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 2.85 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Batman: Arkham City.
За время тестирования представителей платформы FM2 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу.

Продукт Версия микрокода AIDA64 BenchDLL PCMark 7 3DMark 11
ASUS F2A85-M LE 6102 2.85.2447 3.0.492-x64 1.4.0 1.0.5
MSI FM2-A85XMA-E35 V1.8 2.85.2401 3.0.492-x64 1.4.0 1.0.4
Biostar Hi-Fi A85W 4.6.5 (19.12.2012) 2.80.2341 3.0.492-x64 1.4.0 1.0.4
Biostar A55MD2 4.6.5 (19.11.2012) 2.80.2338 3.0.492-x64 1.4.0 1.0.4
ASRock FM2A85X-ITX P1.20 2.80.2334 3.0.492-x64 1.4.0 1.0.4
Gigabyte GA-F2A85X-D3H F2 2.80.2320 3.0.462-x64 1.0.4 1.0.3
MSI FM2-A85XA-G65 V1.4B9 2.80.2320 3.0.462-x64 1.0.4 1.0.3


Результаты тестирования

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Несмотря на амбициозную реализацию Turbo Core, плата от ASUS в «синтетике» показала обычный, средний результат. Всё дело в пресловутой авто-частоте северного моста (1500 МГц). Выставление номинального значения позволило бы соперничать с продукцией от MSI.

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Тестирование ASUS F2A85-M LE

Во всех прочих приложениях результаты также не выбивались из стройного ряда ранее полученных на нашем стенде. Как и в случае с FM2-A85XMA-E35, особых дивидендов от собственного подхода к формированию Turbo Core замечено не было.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Энергопотребление ASUS F2A85-M LE

Если конкурирующий продукт получил должную похвалу при получении оценки в этой части тестирования, то F2A85-M LE ожидает другая судьба — критика. Склонность платы к завышению напряжения моментально сказалась на её уровне потребления электрической энергии. Даже в простое плата показала себя не с лучшей стороны; возможно, сложная подсистема питания требует именно такой цены ради стабильности итоговых результатов.

Самое время вспомнить про умения платы работать в экономичных режимах, коих можно было видеть целое множество. Самый простой способ — авто — позволяет удивительным образом снизить потребление платы на целых 10 Вт в обоих пунктах нашего графика. Всё дело оказалось в стандартном подходе к формированию напряжения — не обязательно завышать его на 0,1 В, как это происходит по умолчанию. Прочие профили «играют» с настройками стабилизатора напряжения ЦП, самый экстремальный из профилей понижает напряжение даже относительно VID самого APU. Конечно же, ценой такого мероприятия становится довольно быстрое понижение рабочей частоты ниже своего номинала во время нагрузки.


Вывод

Одним из наиболее интересных для нас вопросов, стоящих перед началом тестирования продукта от ASUS, являлся подход к реализации Turbo Core. Можно смело заявлять, что уникальная система EPU в комплексе с «цифровым» преобразователем питания действительно по-особому раскрывают потенциал процессора. Его частота и напряжение меняются в зависимости от нагрузки. Происходит это очень динамично, а порой даже непредсказуемо. К сожалению, внести какие-либо коррективы в этот механизм нельзя. Впрочем, технология работает, а результаты тестирования показывают, что хуже от неё точно не становится.

Сама же плата имеет свойство завышать напряжения, причём как в нагрузке, так и в простое. Богатство настроек в UEFI позволяет пользователю внести необходимые коррективы в её режим работы, так, чтобы привести потребление энергии в норму, установить его ниже нормы или же разогнать центральный и видеопроцессор. Преградой для этого может стать отсутствие охладителя в зоне VRM, но, как показала практика, интенсивного обдува целиком достаточно для удержания температуры в разумных пределах.

Во всём остальном F2A85-M LE является типичным продуктом на базе системной логики A85X: обилие слотов расширения позволяет использовать плату в качестве основы для недорогой мультимедийной системы, а использование качественной элементной базы только повышает её привлекательность в глазах потенциальных покупателей.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ADATA — накопитель ADATA Premier Pro SP900;
  • ASRock — материнская плата ASRock FM2A85X-ITX;
  • Biostar — материнские платы Biostar Hi-Fi A85W и A55MD2;
  • Kingston — комплект памяти Kingston KHX1866C11D3P1K2/8G;
  • MSI — материнские платы MSI FM2-A85XMA-E35 и FM2-A85XA-G65;
  • MTI — материнские платы ASUS F2A85-M LE и Gigabyte GA-F2A85X-D3H;
  • Noctua — охладитель Noctua NH-U12P SE2 и термоинтерфейс NT-H1.

Обсудить в форуме (комментариев: 8)

Последние обзоры:
