Обзор комплекта памяти DDR3 Team Xtreem TXD34096M2000HC9DC-L

На страницах нашего сайта мы уже рассматривали пару комплектов памяти DDR3 производства компании GeIL, рассчитанных на использование с процессорами Core под Socket LGA1156. Данный материал посвящен одному комплекту от не менее именитого производителя — Team Group Inc.

В активе компании на данный момент есть четыре набора из серии Team Xtreem LV с рабочими частотами 1600–2200 МГц. Приставка LV в названии расшифровывается как Low Voltage, что подразумевает функционирование памяти с невысоким напряжением питания. Рассматриваемый двухканальный набор TXD34096M2000HC9DC-L, общим объемом 4 ГБ, является одним из старших в этой линейке, поскольку рассчитан на 2000 МГц.

Упаковка данного комплекта вполне типична для наборов Team серии Xtreem. На лицевой стороне имеется логотип о принадлежности к LV-серии.

Team Xtreem TXD34096M2000HC9DC-LTeam Xtreem TXD34096M2000HC9DC-L

Внутри планки в антистатических пакетиках уложены в коробочку из мягкого материала.

Team Xtreem TXD34096M2000HC9DC-L

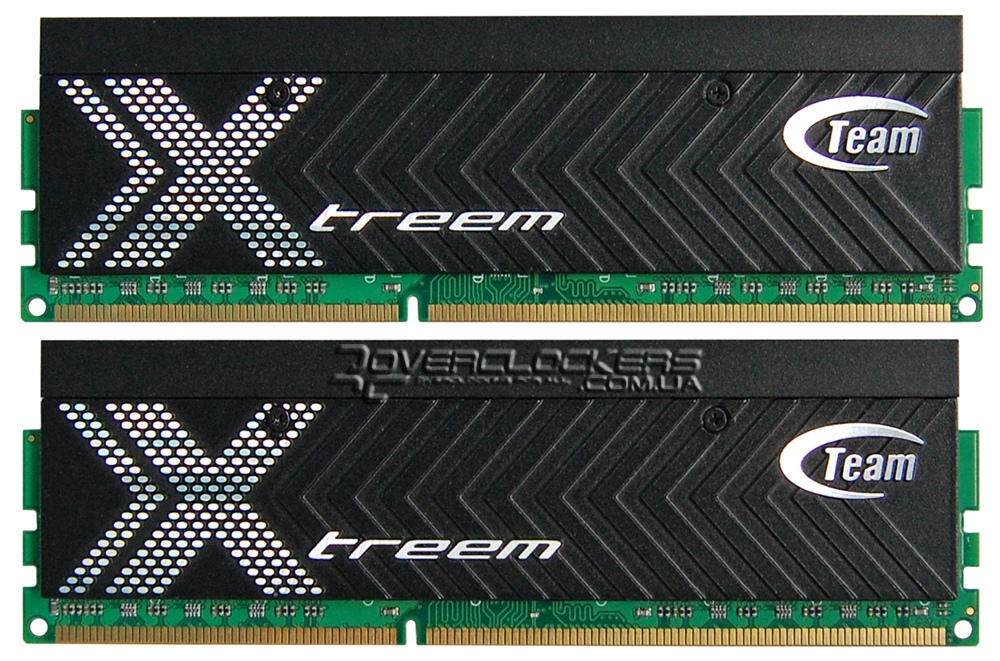

Память оснащена черными радиаторами. Конструкция их аналогична системам охлаждения других продуктов Team экстремальной серии, разве что теперь высота пластин радиатора чуть больше, чем у комплектов старого стандарта DDR2.

Team Xtreem TXD34096M2000HC9DC-L

Радиатор состоит из двух половинок, которые надежно фиксируются парой винтов. Между внутренней поверхностью пластин и микросхемами памяти используется тонкий слой клейкого термоинтерфейса. Это затрудняет демонтаж всей системы охлаждения — уж больно хорошо этот термоклей держит радиатор. Поэтому маркировка чипов памяти и их реальный производитель остались нам неизвестны.

Team Xtreem TXD34096M2000HC9DC-L

На наклейке с характеристиками указана максимальная частота, на которую рассчитан комплект Team, — 2000 МГц при задержках 9-9-9-24 (CR=2T) и напряжении 1,65 В.

Team Xtreem TXD34096M2000HC9DC-L

В SPD памяти прошиты три стандартных профиля, максимальный из которых 1333 МГц с такими же высокими задержками 9-9-9-24 (Command Rate — 1T). «Скоростные» настройки прописаны в одном дополнительном профиле XMP.

Собственно в наличии подобного профиля с настройками для платформы LGA1156 и заключается вся оптимизация под процессоры Intel Core i5 и Core i7. Из-за архитектурных особенностей этих CPU, в номинальном режиме для Core i5 максимальный множитель памяти х10 позволяет установить DDR3 на 1333 МГц, а для Core i7 максимумом являются 1600 МГц при коэффициенте умножения x12. Все более высокие частоты получаются благодаря повышению базовой частоты, что вполне естественно влечет за собой рост частоты самого процессора. Благодаря настройкам, указанным в Extreme Memory Profile, Материнская плата автоматически поднимает частоту BCLK, корректируя множитель процессора в меньшую сторону, чтобы его частота была близкой к номинальной. Также для стабильности автоматически повышается напряжение на контроллере памяти (блок Uncore). Все связанные архитектурой процессоров нюансы и особенности разгона памяти на платформе LGA1156 были более подробно рассмотрены в отдельной статье.

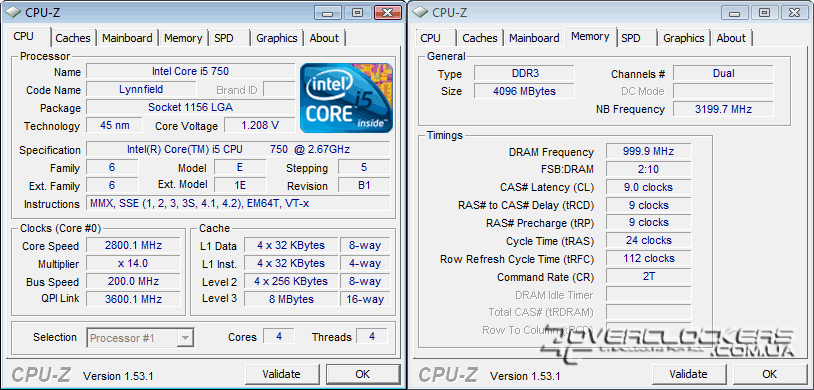

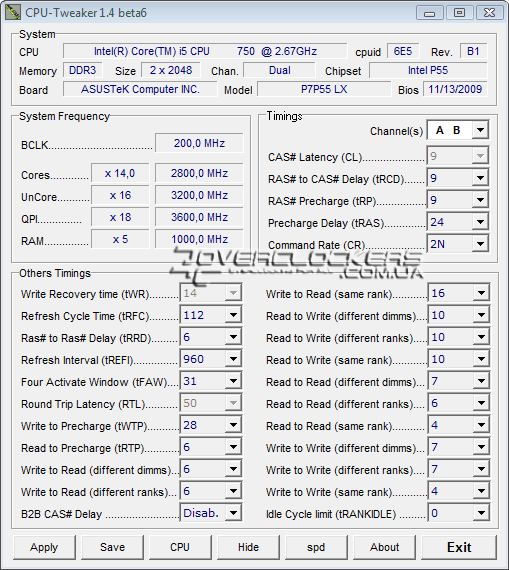

При использовании комплекта памяти Team TXD34096M2000HC9DC-L вместе с Core i5-750 профиль XMP для 2000 МГц предусматривает установку коэффициента умножения процессора x14 (итоговая частота 2800 МГц), BCLK — 200 МГц, при этом напряжение питания на контроллере поднимается до 1,25 В, на памяти до 1,65 В. В простых режимах память функционирует на стандартных 1,5 В.

Team Xtreem TXD34096M2000HC9DC-L

Team Xtreem TXD34096M2000HC9DC-L

Впрочем, наличие профиля XMP не обязательно избавит пользователя от необходимости ручного вмешательства. Это доказал наш недавний опыт общения с MicroATX-платами различных производителей. К тому же, немаловажную роль играет сам процессор. При использовании обычных систем охлаждения столь высокая базовая частота для CPU на ядре Lynnfield близка к пределам их возможностей. И если при 200 МГц по BCLK у подавляющего большинства процессоров проблем с работой не будет, то высокоскоростные наборы DDR3-2133 и DDR3-2200 потребуют 213 и 220 МГц по базовой частоте, что уже под силу не каждому Core i5-750. С Core i7 в этом плане проще благодаря наличию множителя x12. В сочетании с процессором этой серии для DDR3-2000 базовая частота будет повышена до скромных 167 МГц, а для DDR3-2200 до 183 МГц.


Тестовая конфигурация и методика разгона

Набор памяти разгонялся на следующей конфигурации:
  • Процессор: Intel Core i5-750;
  • Материнская плата: Asus P7P55 LX;
  • Кулер: Thermalright Ultra-120 eXtreme;
  • Видеокарта: Point of View GF9800GTX 512MB GDDR3 EXO (@818/1944/2420 МГц);
  • Звуковая карта: Creative Audigy 4 (SB0610);
  • Жесткий диск: WD3200AAKS (320 ГБ, SATA II);
  • Блок питания: Seasonic SS-850HT (850 Вт);
  • Операционная система: Windows Vista SP1 x64.

Мы проверили рассматриваемый набор памяти на максимальный разгон при конфигурации таймингов 6-6-6-18, 7-7-7-20, 8-8-8-22 и 9-9-9-24. В каждом из этих режимов память протестирована при напряжении 1,5 и 1,65 В. Command Rate во всех случаях равнялся 1T. Для конфигурации с максимальными задержками тест был проведен также с 2T, поскольку такой режим заявлен как номинальный для 2000 МГц. Второстепенные задержки памяти оставались в положении Auto. Стабильность в разгоне проверялась утилитами Memtest86 (запускались три копии программы, чтобы задействовать весь объем ОЗУ) и LinX 0.6.3.

При высоких значениях BCLK множитель процессора устанавливался на уровне от x12 до x15. Коэффициент умножения QPI был равен x16 (эффективный x32), на памяти максимальный множитель составлял x10. Напряжение на контроллере было зафиксировано на уровне 1,35 В.


Результаты разгона

Team Xtreem TXD34096M2000HC9DC-L

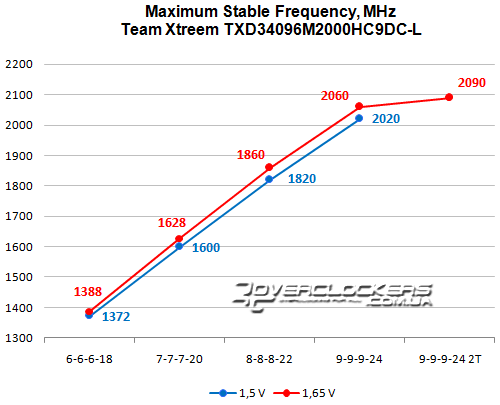

Разница при разгоне модулей с использованием напряжения питания 1,5 В и 1,65 В небольшая, выигрыш не превышает 40 МГц. При минимальных задержках память почти достигла отметки 1400 МГц, при 7-7-7-20 превысила 1600 МГц, а при 8-8-8-22 взяла 1820-1860 МГц. Примечательно, что свой «экстремальный номинал» 2000 МГц (прописанный в XMP) набор без проблем достиг на пониженном до полутора вольт напряжении. Максимум, который удалось достичь в таком режиме при 1,65 В составил 2060 МГц. Чтобы проверить дальнейший потенциал памяти, мы попробовали поднять напряжение еще выше (до 1,75 В), но добиться стабильности при более высоких частотах не удалось. Повышение напряжения на контроллере тоже не дало практической пользы. Перевод Command Rate в 2T способствовал увеличению верхнего частотного предела еще на 30 МГц. При повышении напряжения в такой конфигурации отодвинуть частотную планку еще выше не удалось, хотя загрузиться на 2160-2180 МГц не было проблемой. Возможно, уже и сам процессор Core i5-750 сыграл роль сдерживающего фактора, ведь мы практически достигли его предела по BCLK.


Выводы


Комплект памяти Team Xtreem TXD34096M2000HC9DC-L продемонстрировал неплохие результаты при низких задержках, что особо актуально при использовании с процессорами Core i5-750 и Core i7-860/870 на стандартных частотах. Отметим небольшую разницу между результатами, полученными с напряжением питания 1,5 и 1,65 В — в таком случае выставлять более высокие значения смысла нет. Что касается максимальных частот, то комплект Team немного проиграл рассмотренному ранее GeIL GU34GB1600C7DC, который при аналогичных настройках смог достигнуть 2160 МГц. Впрочем, из-за высокой базовой частоты это преимущество будет актуально только для пользователей процессоров Core i7.
