Обзор процессорного кулера Zalman CNPS8000B

Системы охлаждения Zalman являются частыми гостями обзоров на нашем сайте. Однако, есть одна незаслуженно забытая модель, которая так и не попала к нам на тесты, хотя находится на рынке очень давно и успела пережить несколько модификаций. Речь пойдет о её последней ревизии, а точнее — о CNPS8000B, невысоком кулере, предназначенном для HTPC систем.

Zalman CNPS8000B


Упаковка и комплект поставки

Zalman CNPS8000B упакован в красивую и информативную коробку, на которой есть и изображение кулера, и необходимая техническая информация, и реклама его основных достоинств. От повреждений и пыли продукт защищен внутри прозрачным многоразовым пластмассовым блистером.

Zalman CNPS8000B

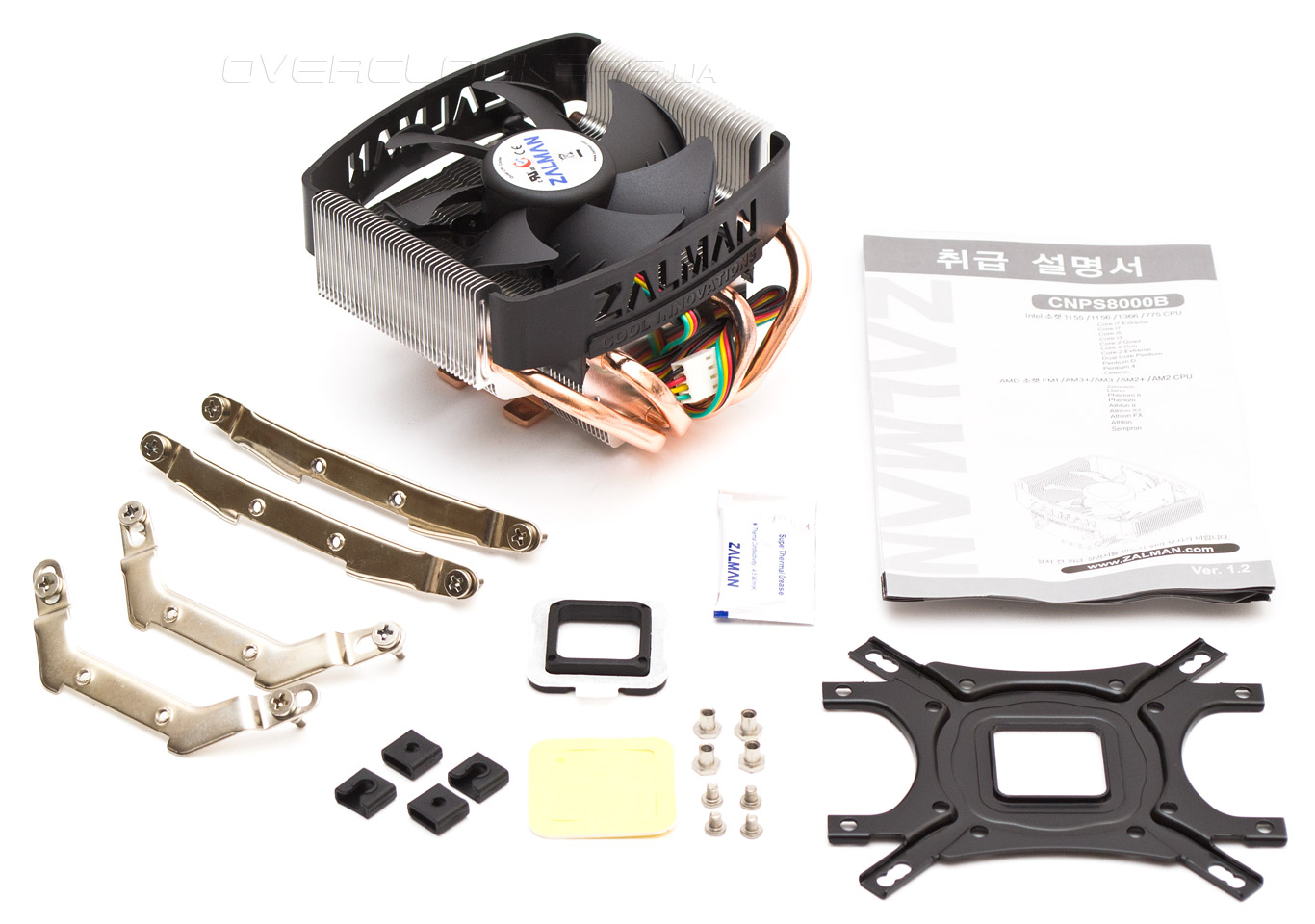

В установочном комплекте присутствуют только самые необходимые детали. Удобного внешнего контроллера оборотов, который был в ревизии «А», здесь нет. Помимо самого кулера и подробной инструкции к нему были обнаружены:
  • две лапки для крепления на актуальные сокеты AMD;
  • две лапки для крепления на сокеты Intel (LGA 775/115x/1366);
  • тюбик с термопастой;
  • пластиковая прокладка усилительной пластины (нужна для установки на Intel LGA 775 и разъемы AMD);
  • клейкая прокладка усилительной пластины;
  • четыре винта для крепления лапок к кулеру;
  • четыре гайки усилительной пластины;
  • четыре пластиковых стопора гаек;
  • универсальная усилительная пластина.
Zalman CNPS8000B


Внешний вид

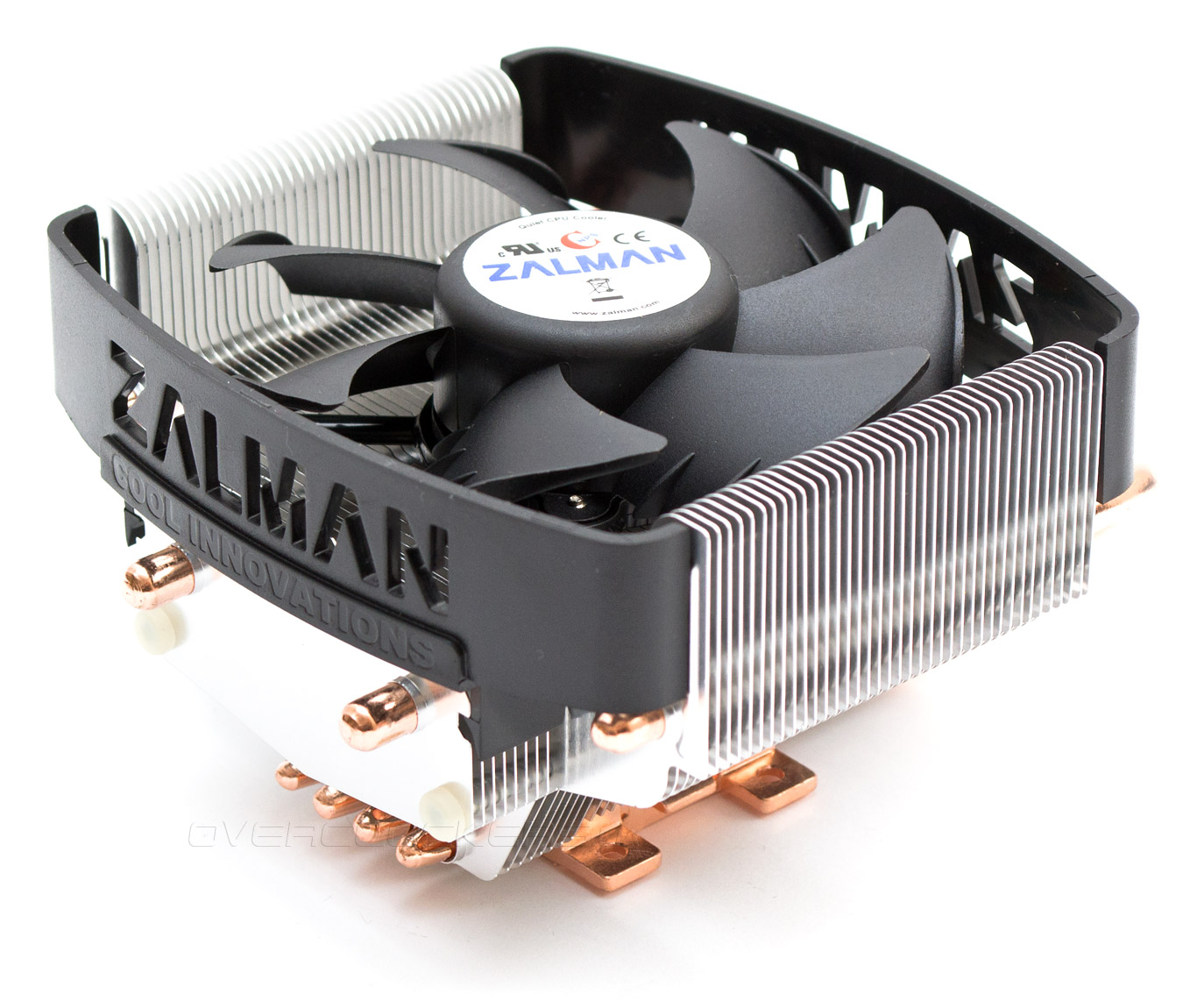

Zalman CNPS8000B — это небольшой кулер классической горизонтальной конструкции, использующий тепловые трубки для ускорения передачи тепла от подошвы к ребрам.

Zalman CNPS8000B

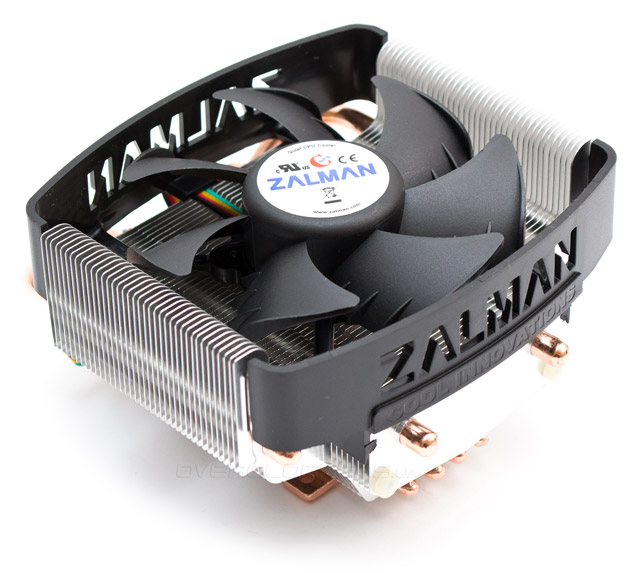

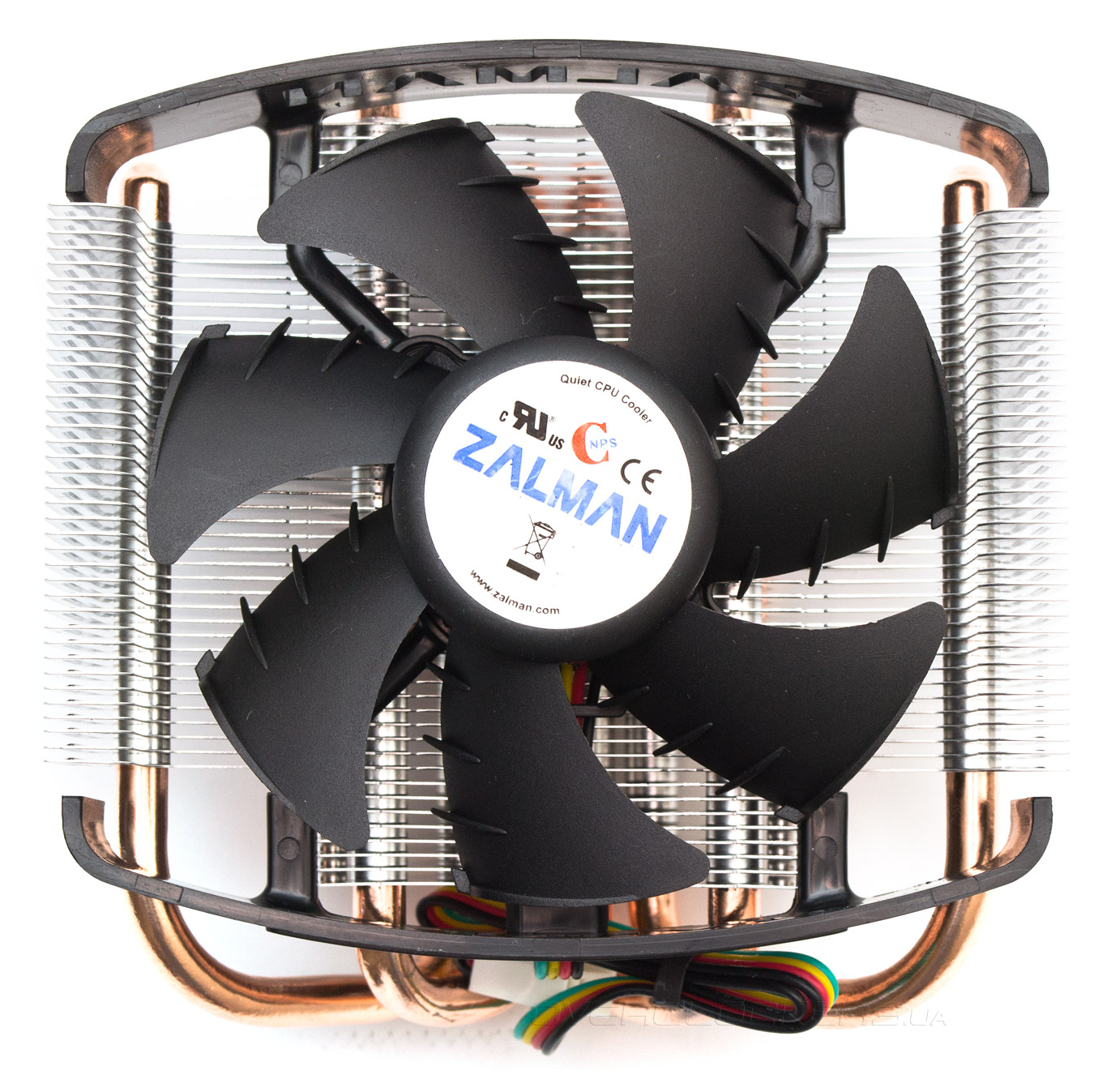

На кулере установлен нестандартный безрамочный вентилятор, который обозначен как 92-мм, но на самом деле имеет размах крыльев в 87-мм. На стандартных с виду лопастях сделаны небольшие законцовки в виде плавников, знакомые нам еще по вентилятору Zalman ZM-SF3 призванные уменьшать турбулентность и, соответственно, уровень шума. Крыльчатка способна вращаться в диапазоне от 1300 до 2600 об/мин, а её скорость регулируется посредством ШИМ. Разъем подключения к питанию четырехконтактный. Уровень шума пропеллера субъективно колеблется от среднего до высокого, в зависимости от скорости вращения. Даже на минимальных оборотах слышны паразитные призвуки от двигателя и подшипника, которые может быть и будут незаметны в корпусе, но на открытом стенде определенно привлекают к себе внимание.

Zalman CNPS8000B

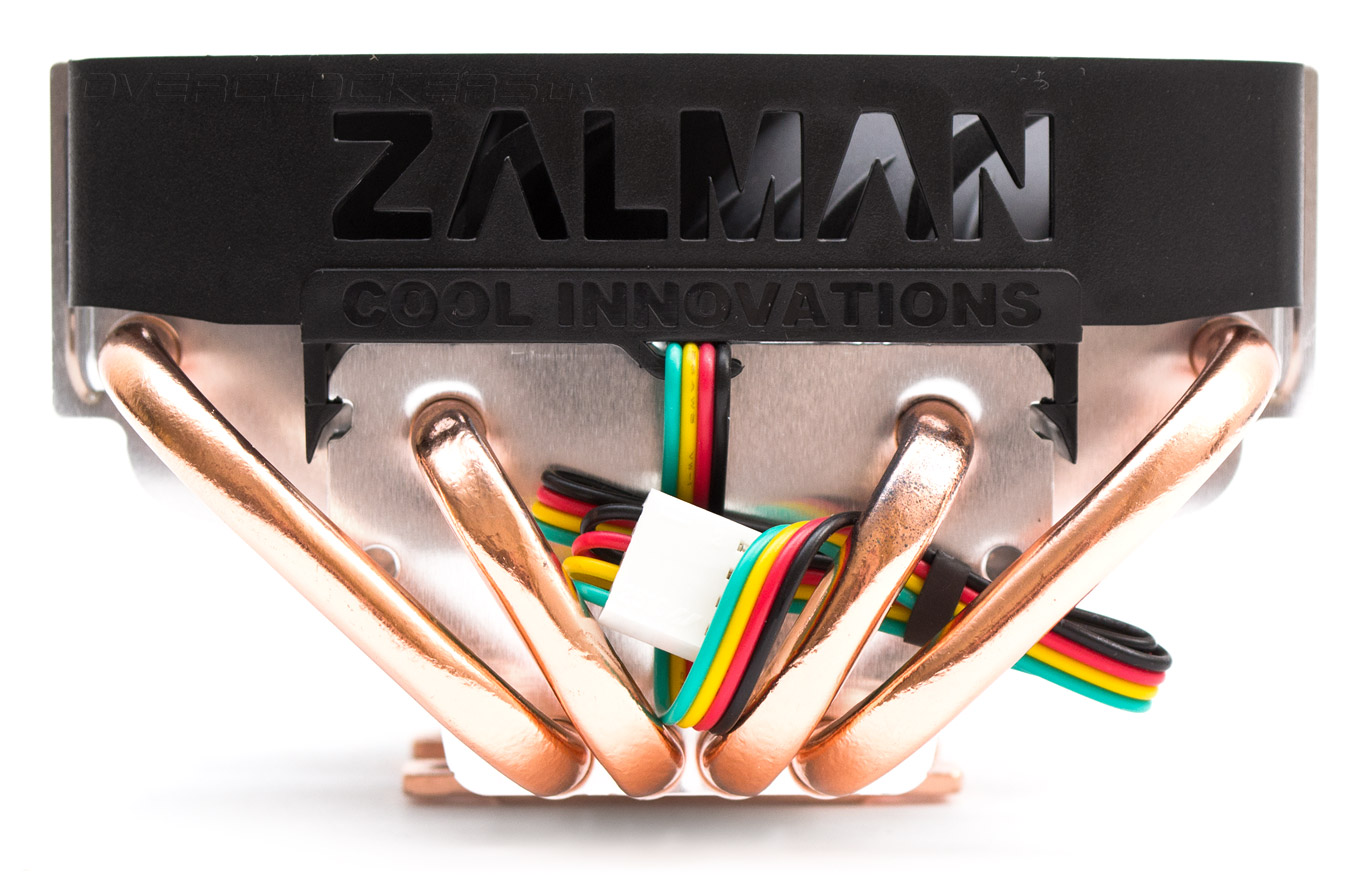

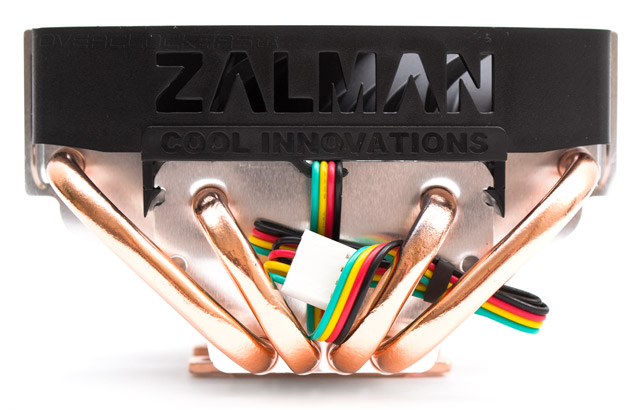

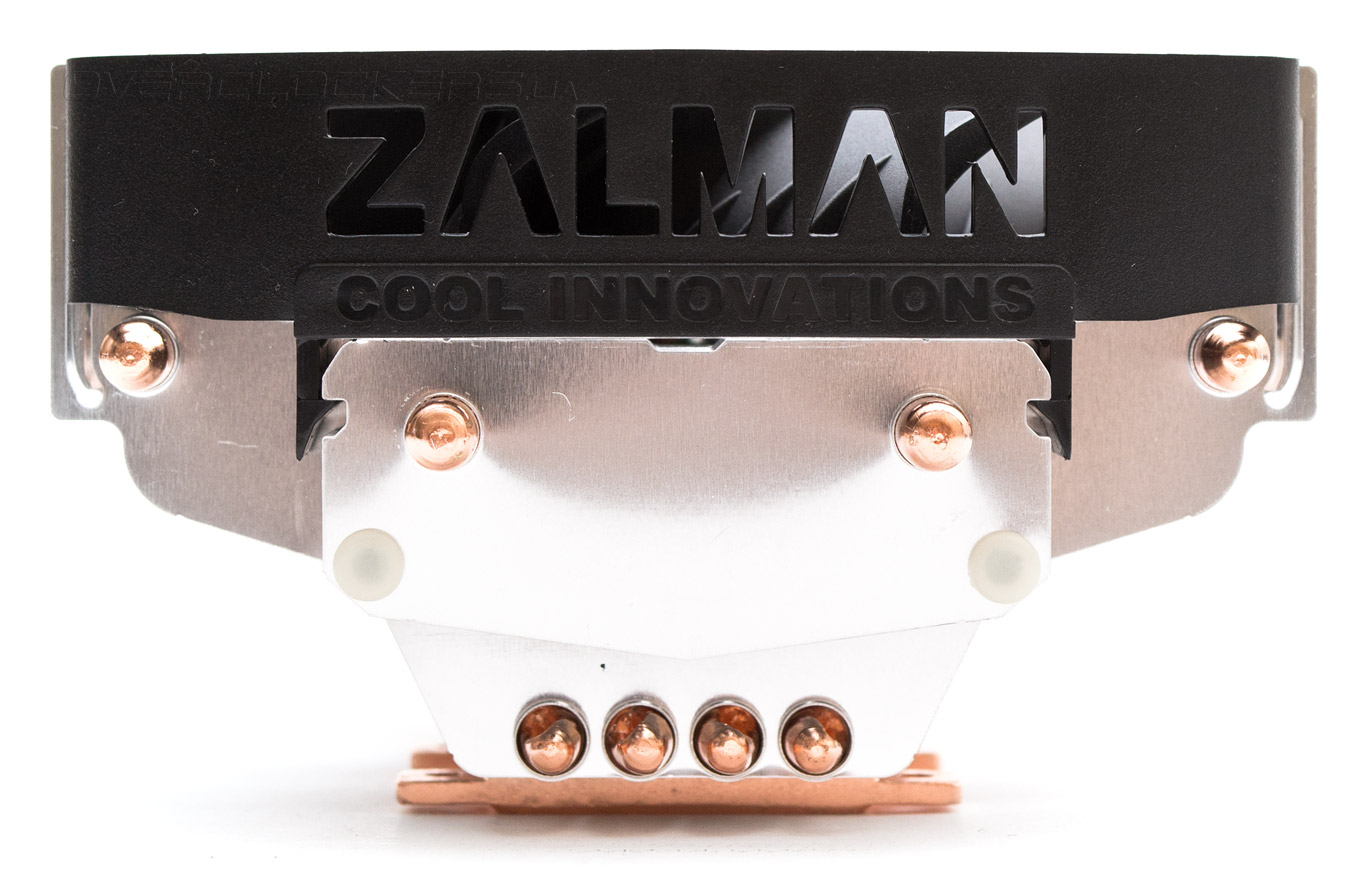

В передней проекции кулер имеет форму перевёрнутой и скругленной трапеции. Это сделано с целью повышения совместимости с оперативной памятью и элементами обвязки процессорного разъема. Ширина Zalman CNPS8000B составляет 108 мм, а высота — 66 мм, что хоть и не позволяет зачислить его к низкопрофильным системам охлаждения, но является достаточно «низким» (в позитивном смысле этого слова) показателем в своем классе. Диаметр тепловых трубок стандартный — 6 мм.

Zalman CNPS8000B

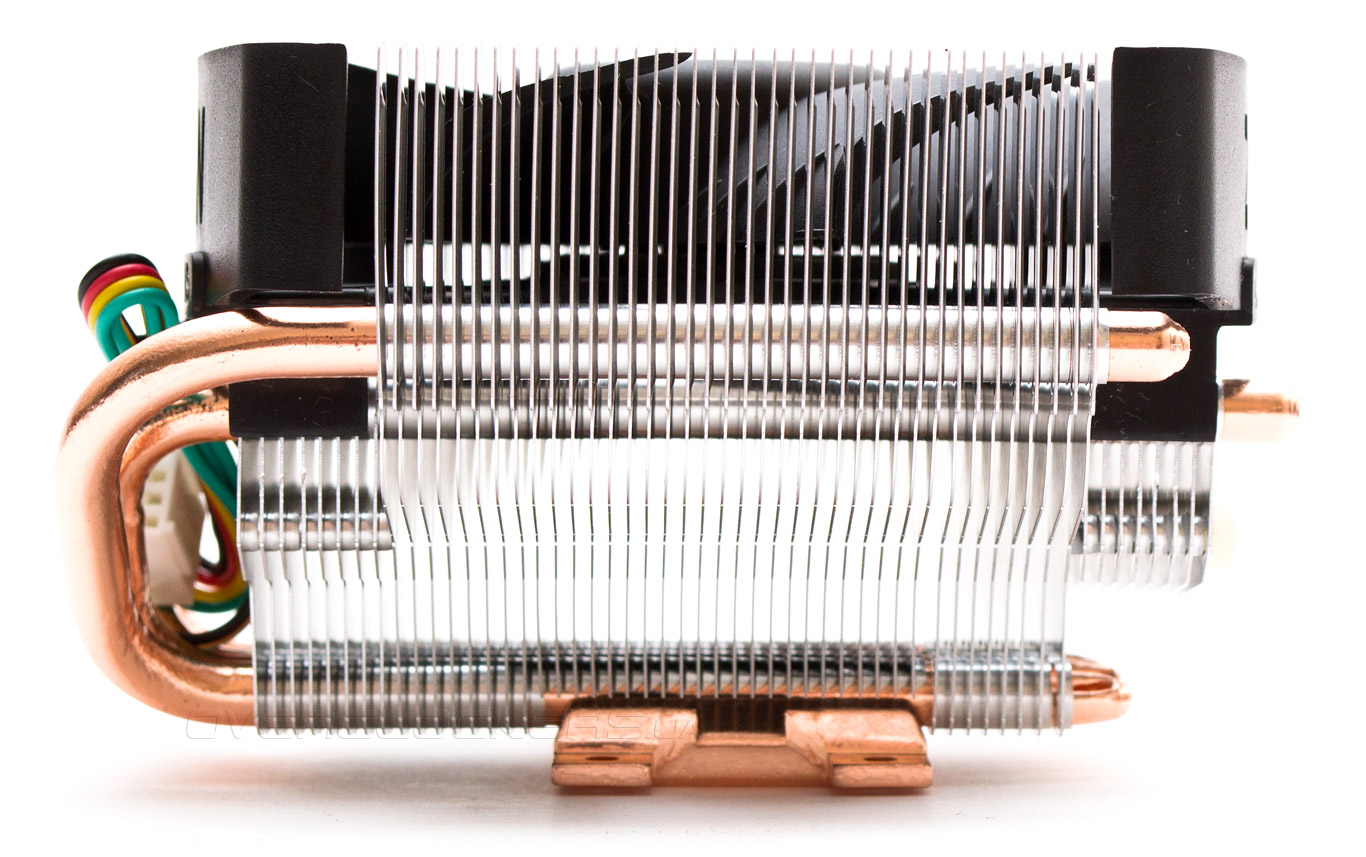

При взгляде на кулер сбоку становится заметной легкая асимметрия в расположении С-образных тепловых трубок относительно подошвы. Их изгиб сильно выдвинут назад, что может приводить к конфликтам с элементами вокруг процессорного разъема на некоторых типах материнских плат. Кроме того, размер кулера по длине составляет 111 мм, а не 108, как указано в спецификациях и этот момент тоже нужно учитывать.

Zalman CNPS8000B

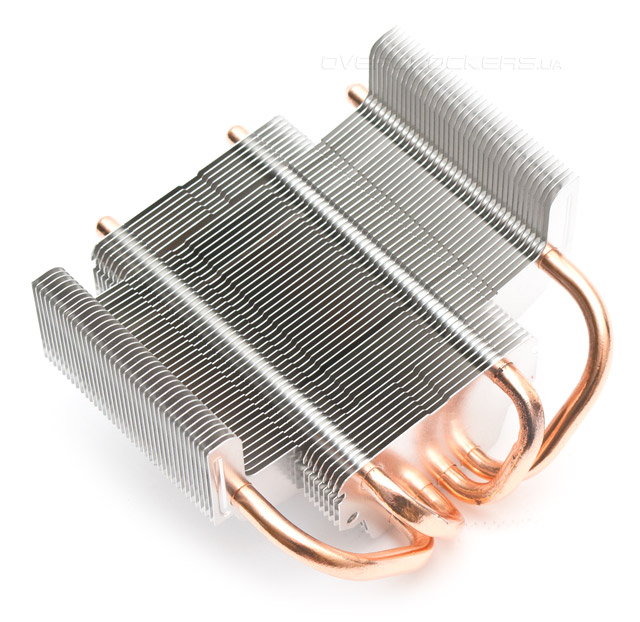

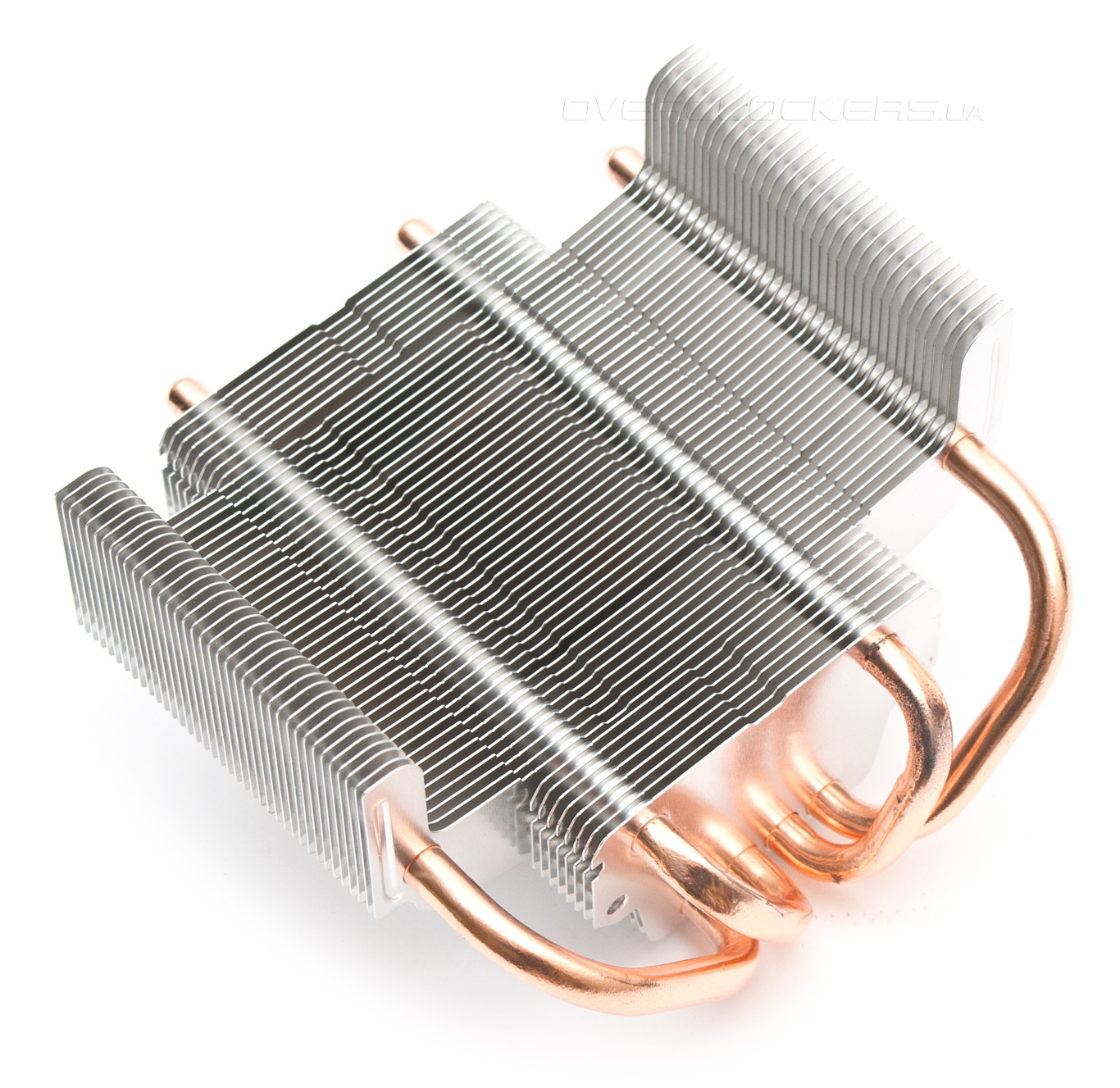

Zalman CNPS8000B имеет 54 ребра разного размера и формы, толщиной 0,3 мм и суммарной площадью рассеивания тепла в 2872 см². Зазор между ребрами составляет 1,7 мм, что дополнительно снижает эффективность вентилятора при работе на малых оборотах.

Тепловые трубки равномерно разведены в стороны в теле радиатора. Следов пайки в местах соприкосновения трубок с радиаторными пластинами не наблюдается.

Zalman CNPS8000B

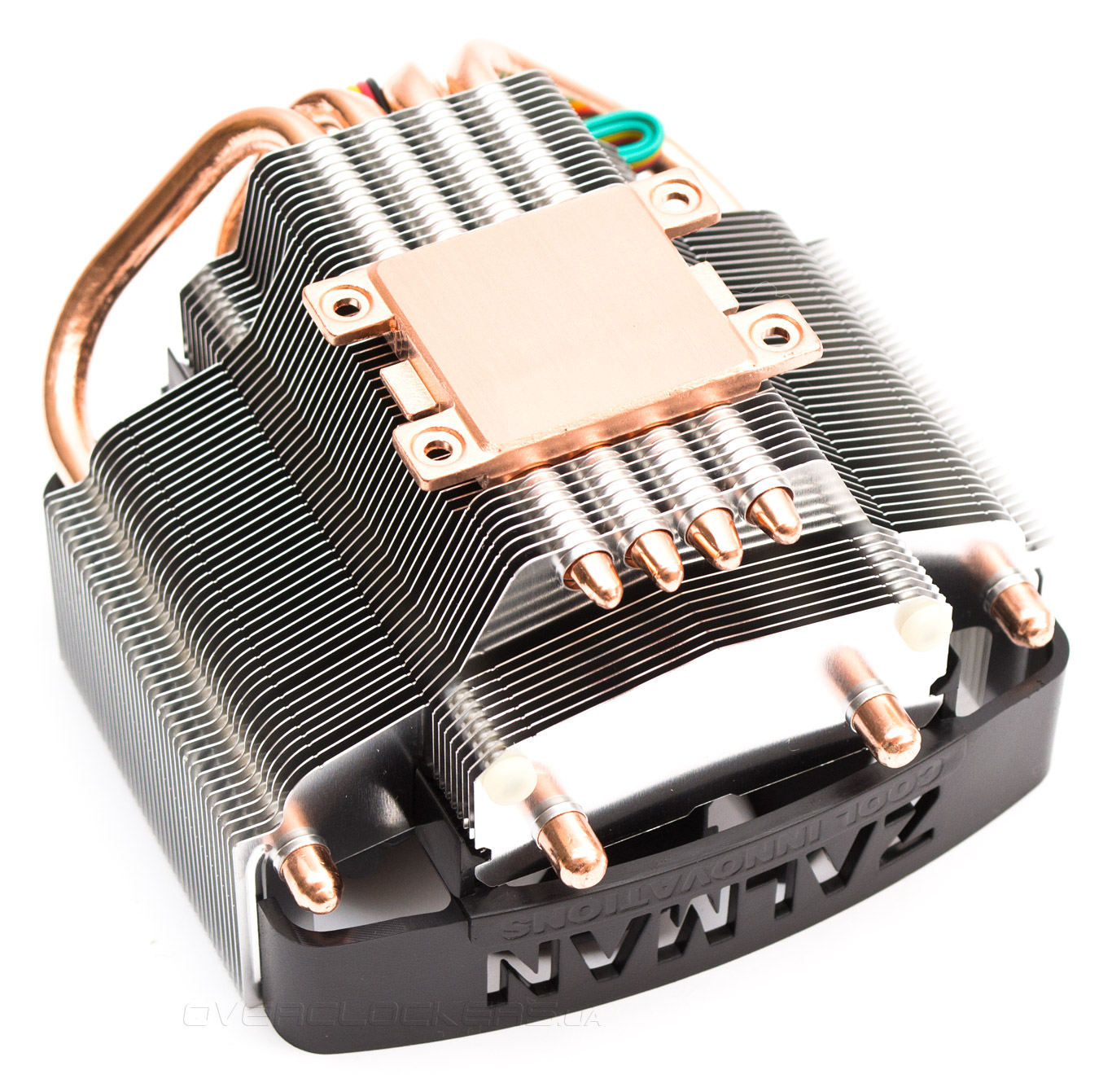

Подошва кулера полностью медная, без следов полировки, но зато достаточно ровная. Тепловые трубки, скорее всего, приклеены к основанию, поскольку следов припоя не видно.

Zalman CNPS8000B

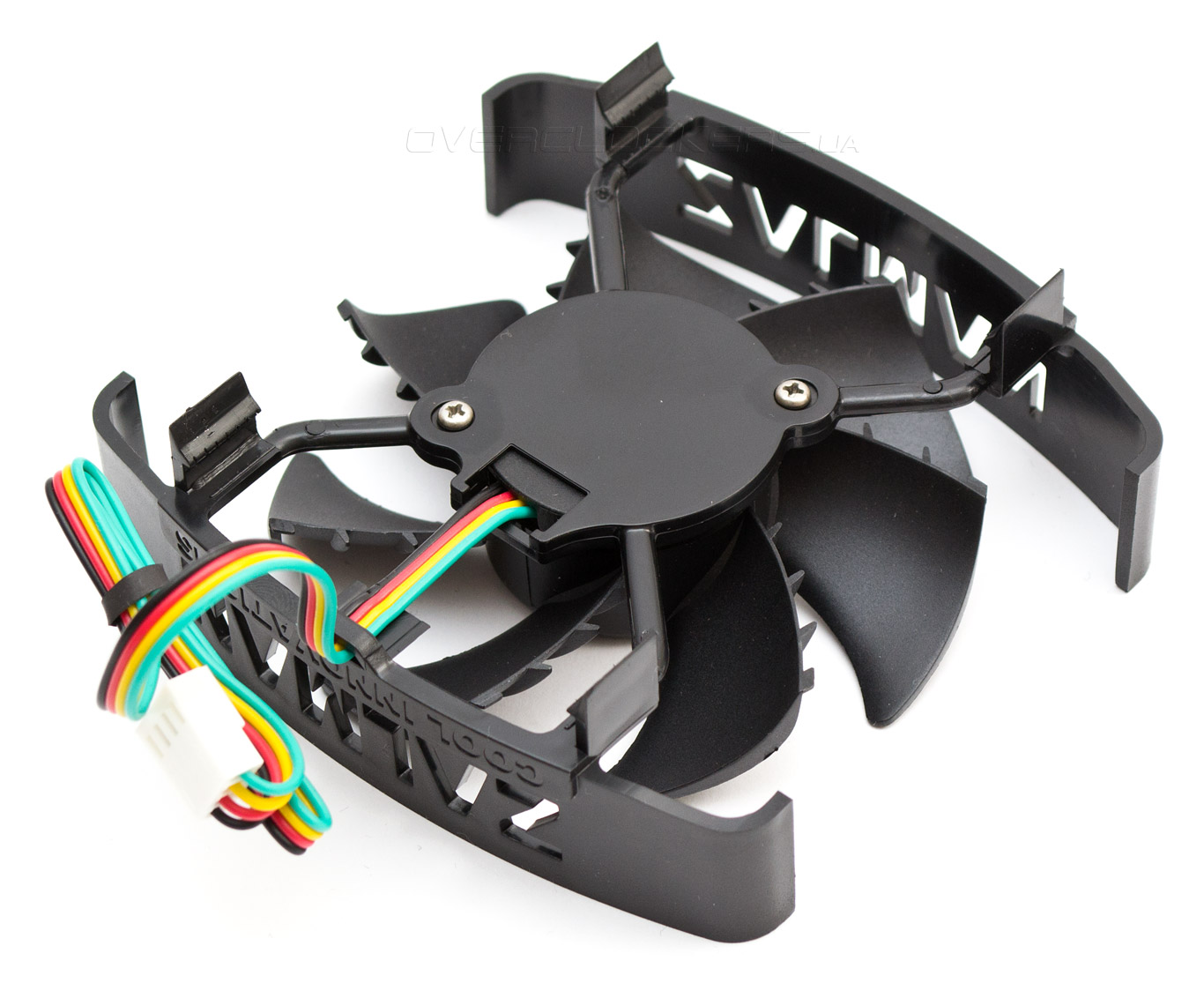

Попытавшись снять пропеллер, я обнаружил, что это сделать совсем не просто без повреждения радиатора. Четыре пластиковые клипсы держат его крепко, а рычаг для их снятия упереть некуда — кругом хрупкие ребра. Выход был найден неожиданно. Можно прикрутить на место крепежные лапы для разъемов Intel и упирать линейку или отвертку уже в них, по очереди освобождая клипсы. Статор вентилятора имеет круглое пластиковое основание (диаметром 36 мм) прикрученное к рамке двумя шурупами. Поэтому, при кустарной замене, крыльчатку и статор нового вентилятора можно просто вырезать из рамки и приклеить на место старого, не нарушая при этом общий эстетический вид.

Zalman CNPS8000B

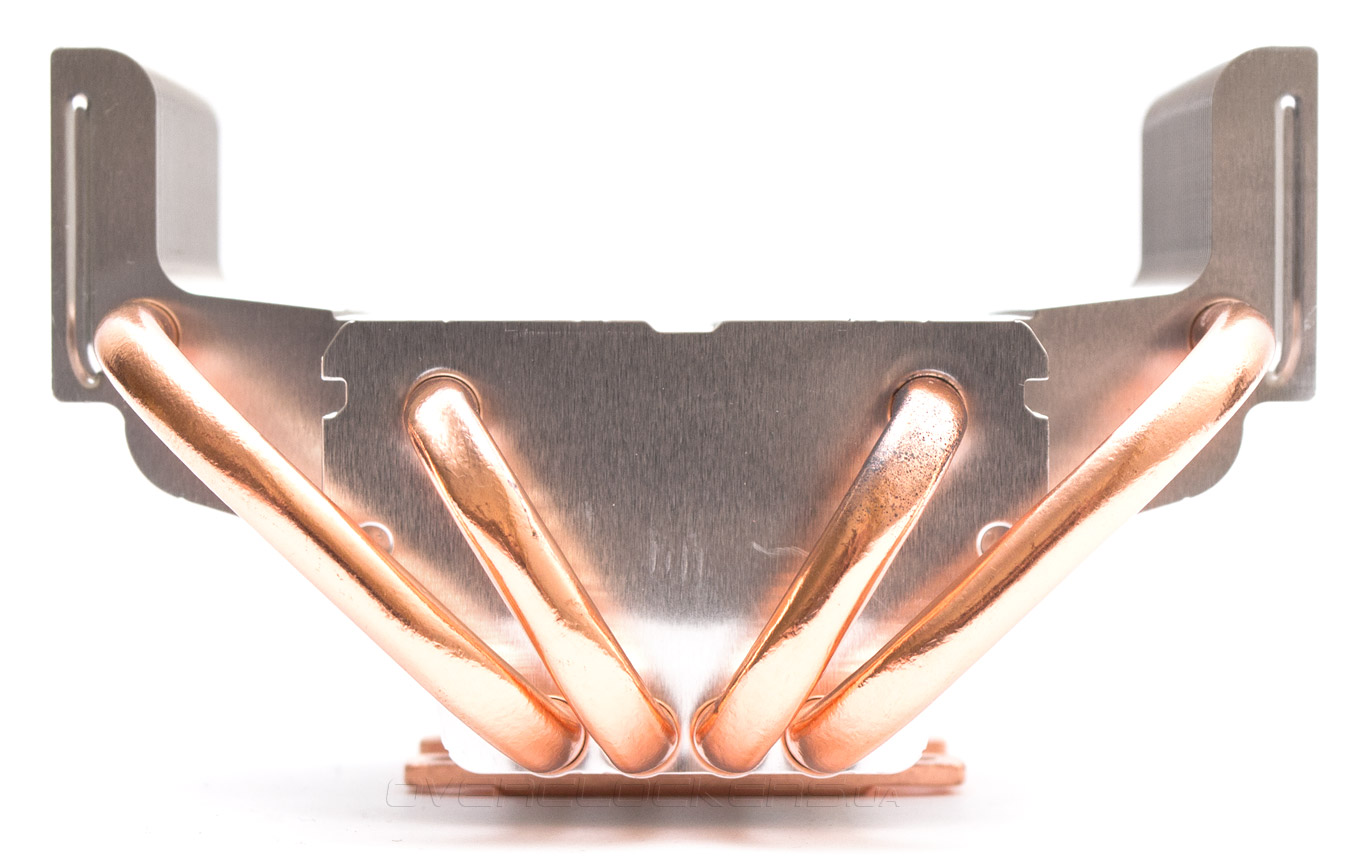

Боковые грани радиатора выступают вверх. Сложно сказать, насколько это увеличивает площадь ребер и эффективность рассеивания тепла кулером, но на допустимый размер вентилятора точно накладываются лишние ограничения.

Zalman CNPS8000B

Расстояние между внутренними гранями выступающих вверх ребер составляет 89 мм. Стандартные же вентиляторы имеют рамку 92 мм, поэтому в качестве замены (без вандализма) можно установить лишь 80-мм модели, закрепив их стяжками.

Zalman CNPS8000B
Увеличивая скорость, мы боремся за производительность
