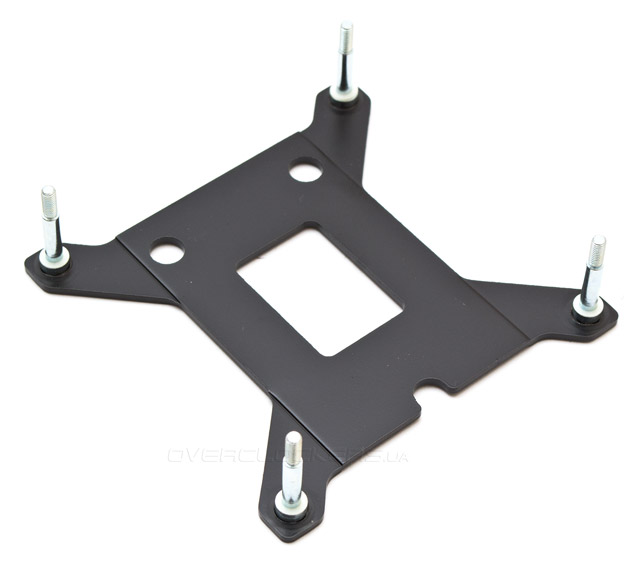

Система крепления кулеров Noctua уже успела стать классической, зарекомендовав себя как простое и надежное инженерное решение. Тем не менее, компания периодически совершенствует ее, опираясь на замечания конечных пользователей. Например, усилительная пластина для сокетов Intel LGA115x NM-IBP2 Rev.2 стала плоской (хотя раньше была изогнутой по бокам). Между ее лапами и материнской платой теперь всегда есть зазор, позволяющий избежать конфликта с электрическими элементами, расположенными слишком близко к процессорному разъему, что особенно актуально в условиях особо плотной компоновки плат типа Mini-ITX.

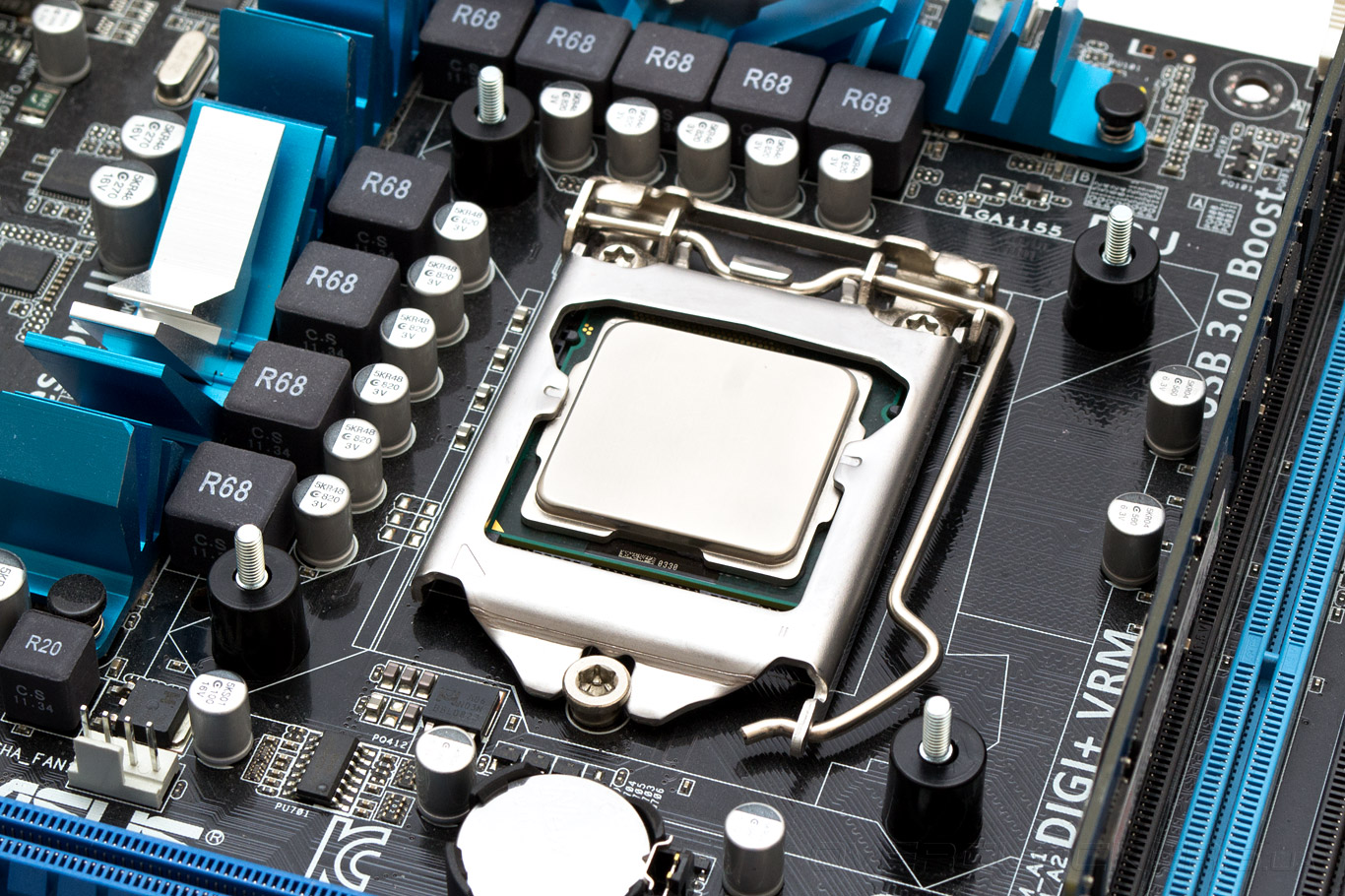

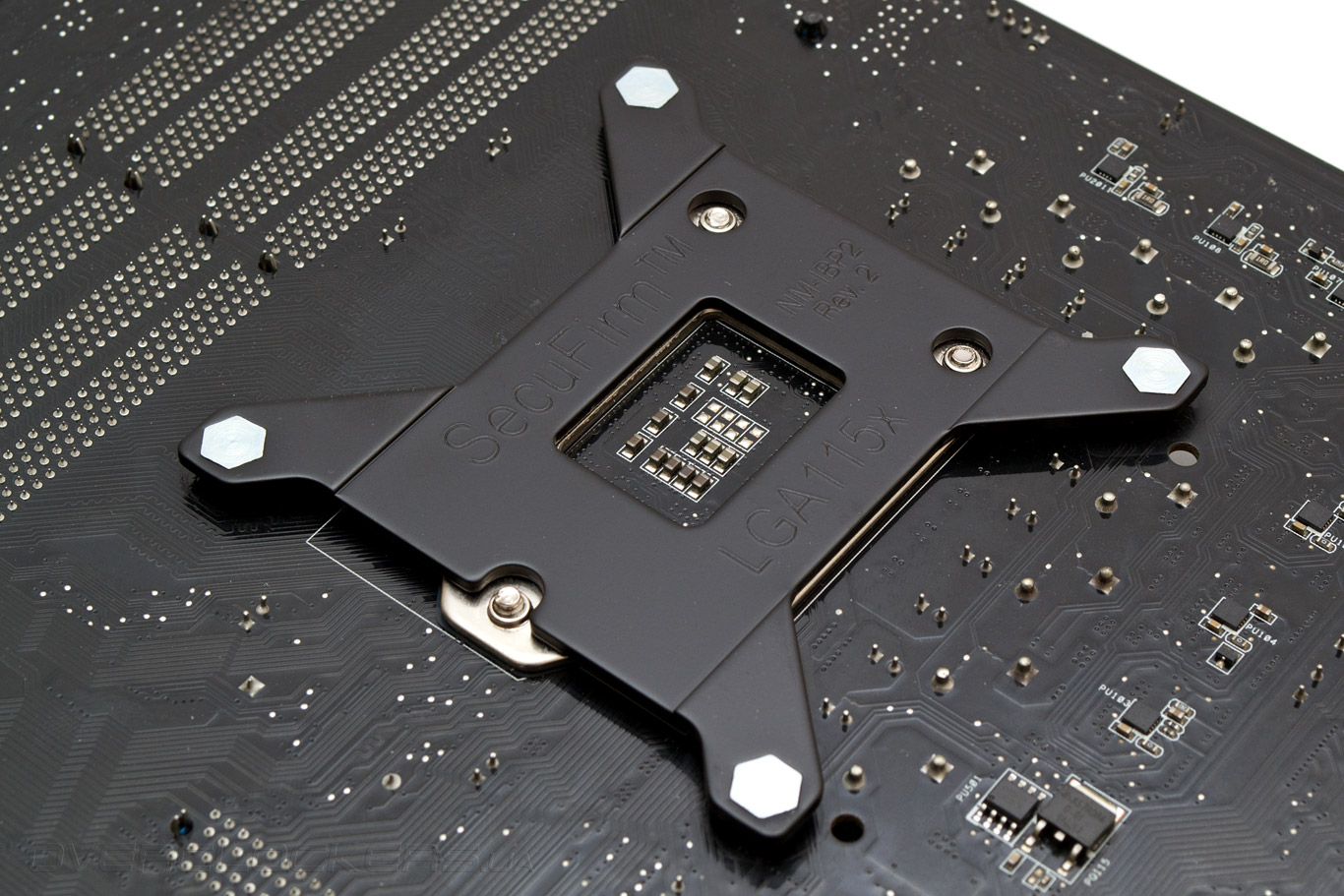

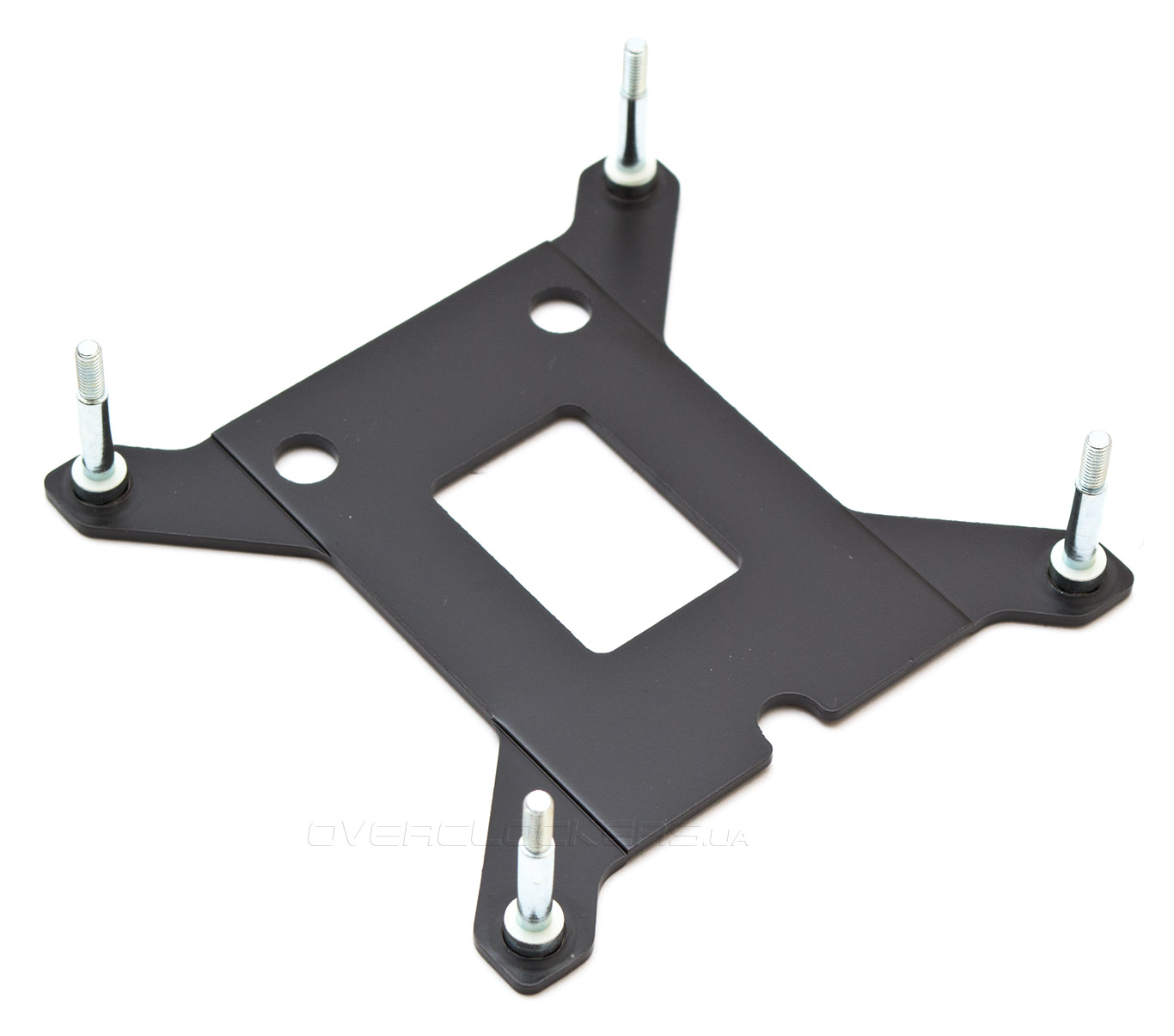

О монтаже кулера я расскажу на примере разъема Intel LGA1155. Для начала вставляем усилительную пластину, которая может иметь только один вариант ориентации, в нужные отверстия на обратной стороне материнской платы.
Надеваем на шпильки черные пластмассовые подставки.

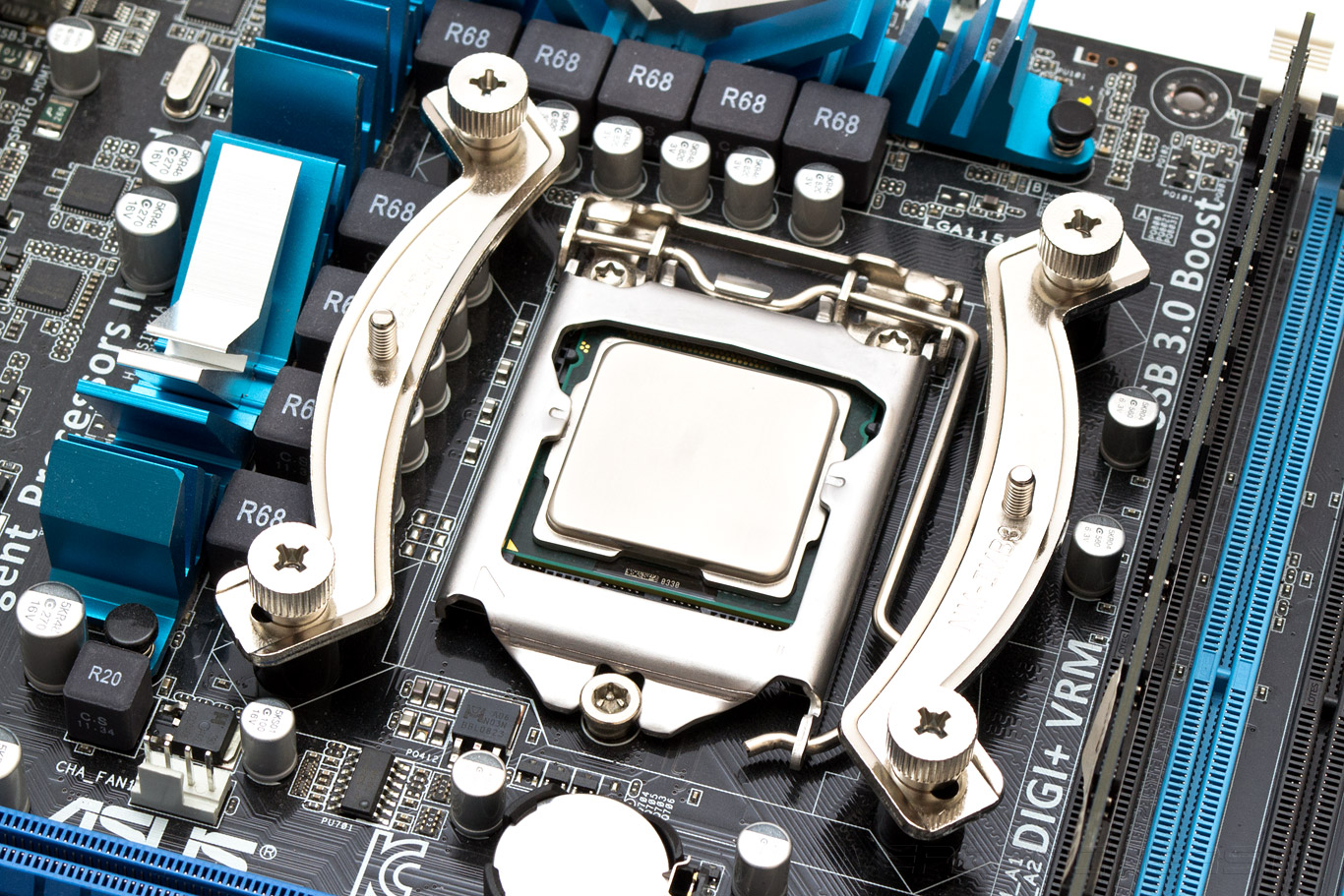

Укладываем и привинчиваем с помощью гаек с накатанной головкой крепежные пластины. Сами гайки удобно крутить вручную, но затягивать их лучше отверткой. Если потребуется изменить ориентацию кулера, пластины нужно будет переставить из параллельного по отношению к слотам оперативной памяти положения в перпендикулярное.
В завершение наносим термоинтерфейс на процессор, ставим радиатор и прикручиваем его подпружиненные винты с помощью комплектной отвертки. Степень прижима получается очень высокая.

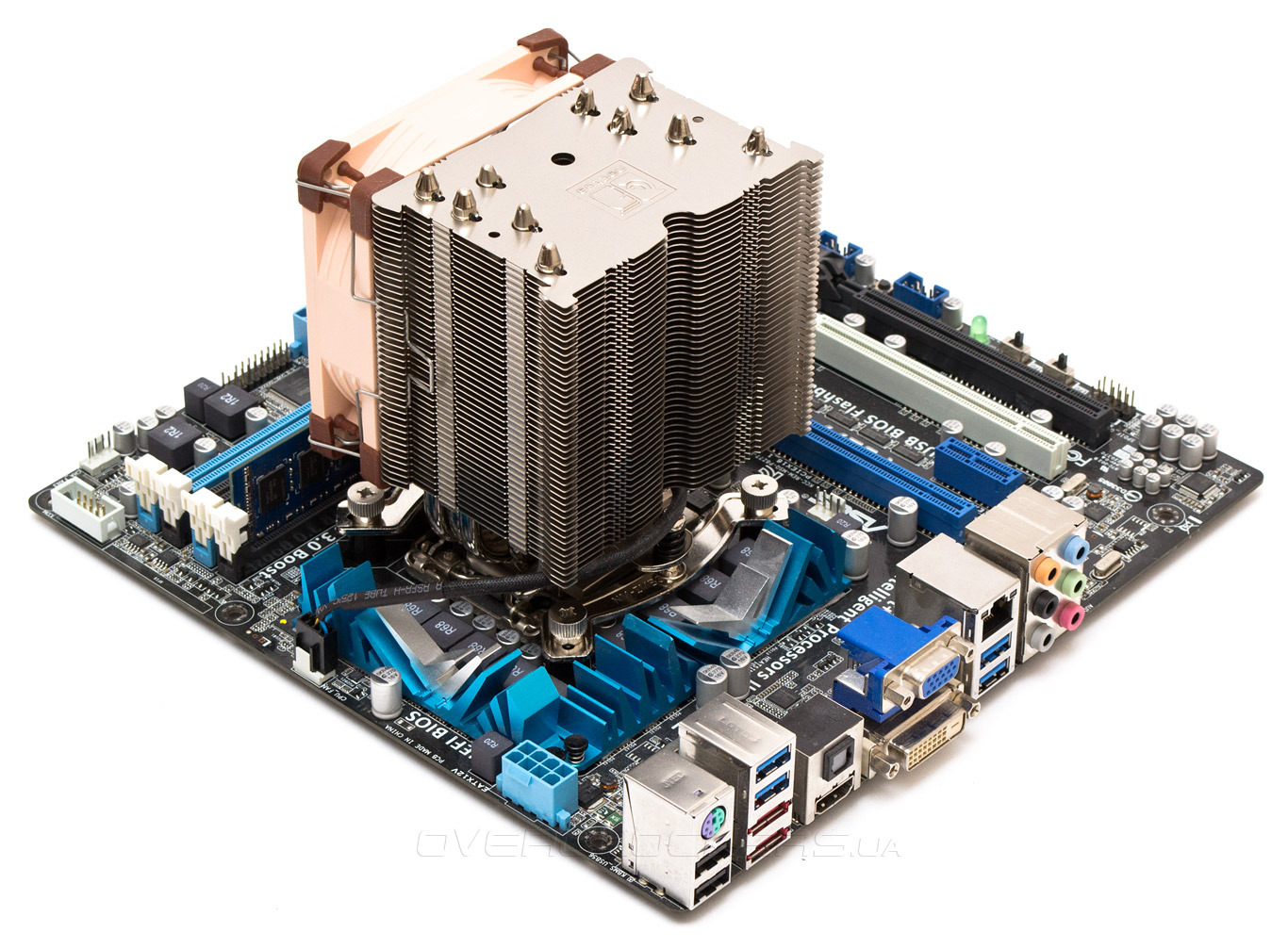

Прищелкиваем вентилятор на место комплектными проволочными скобами и не забываем подключить его к питанию. Вот собственно и все. Даже у совсем неопытного пользователя процедура установки Noctua NH-U9S вряд ли займет больше 10 минут.

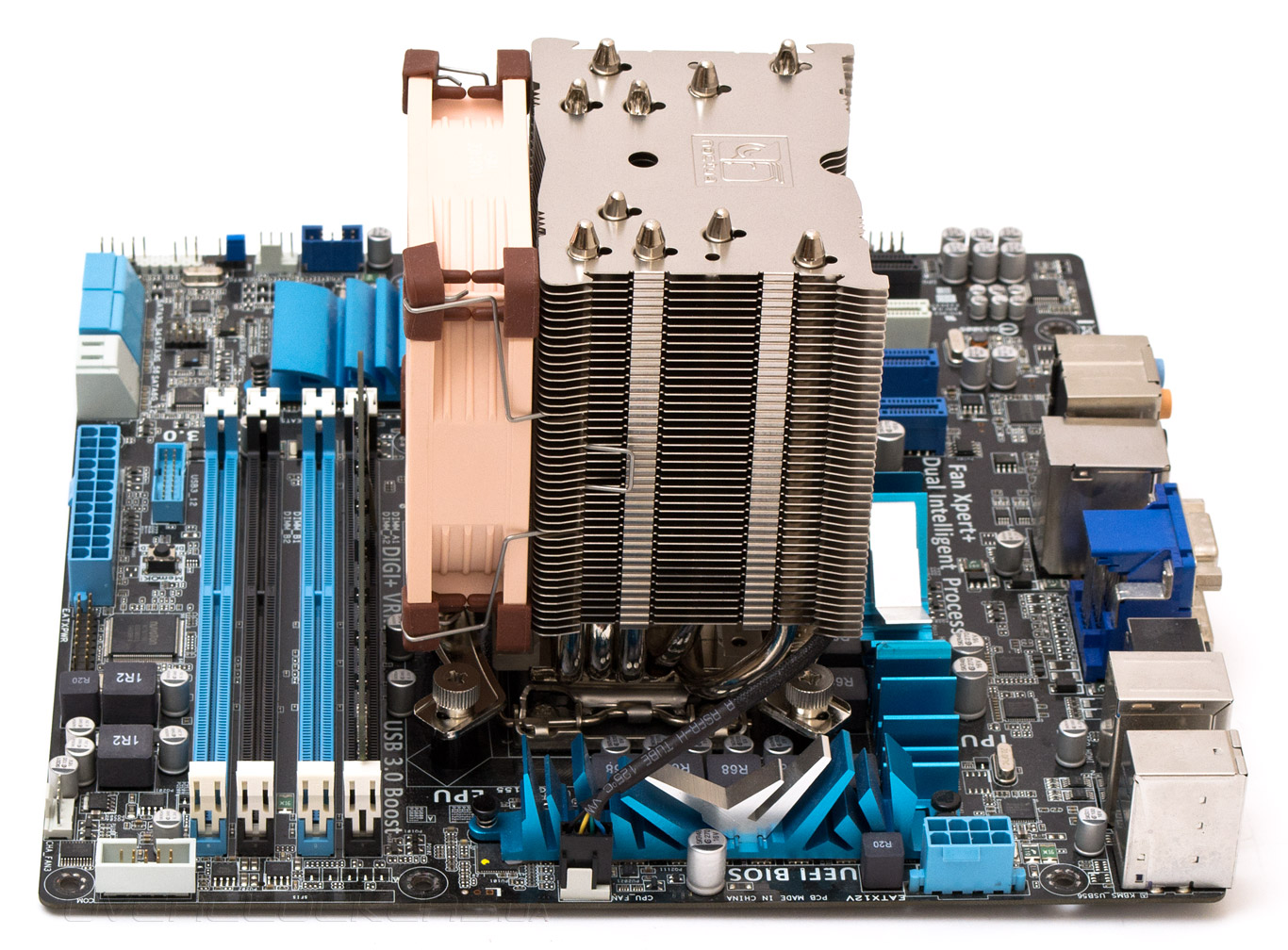

Учитывая небольшие габариты данной системы охлаждения, подключение питания процессора и прочих разъемов на материнской плате можно будет произвести без проблем даже в тесном корпусе.

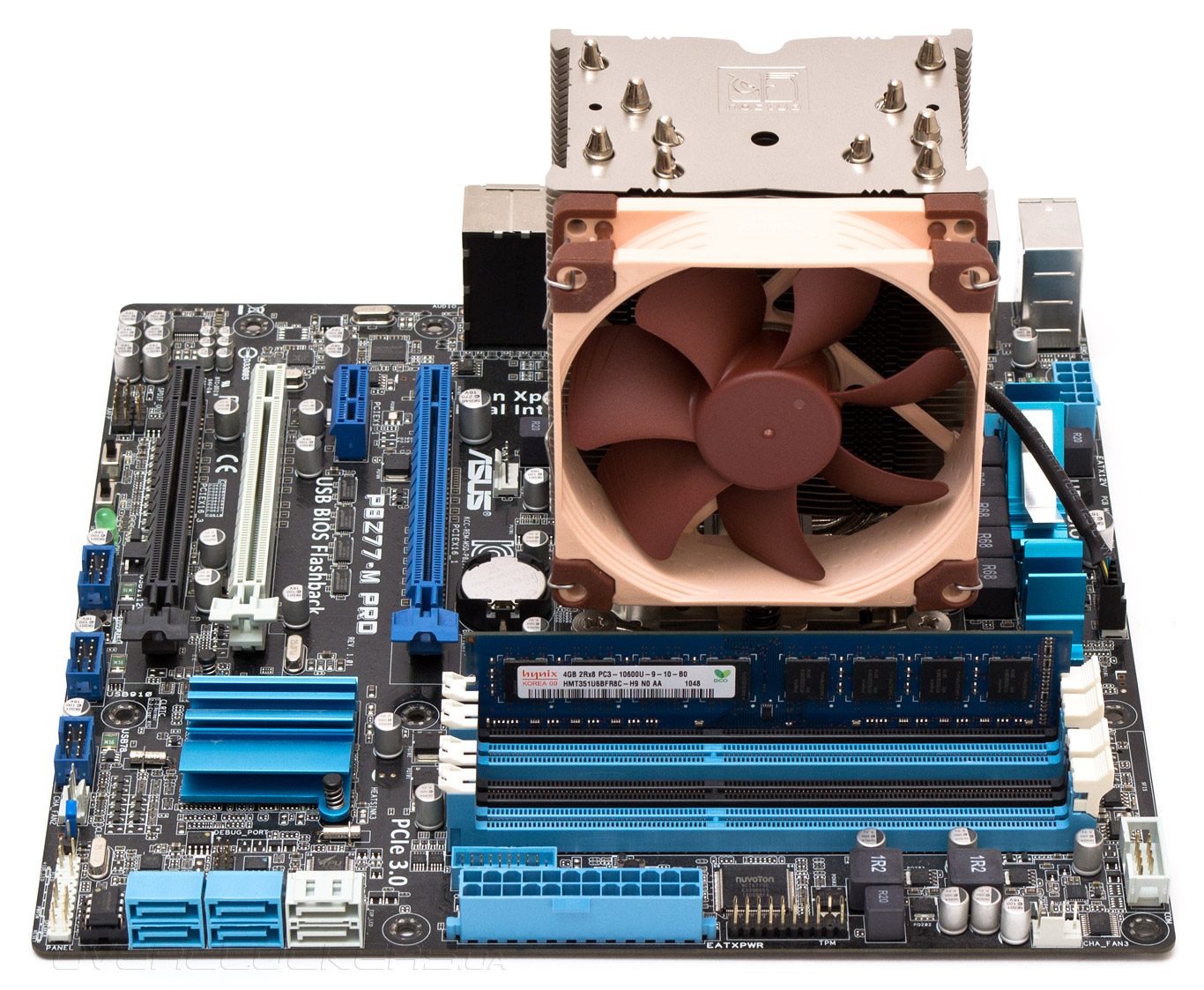

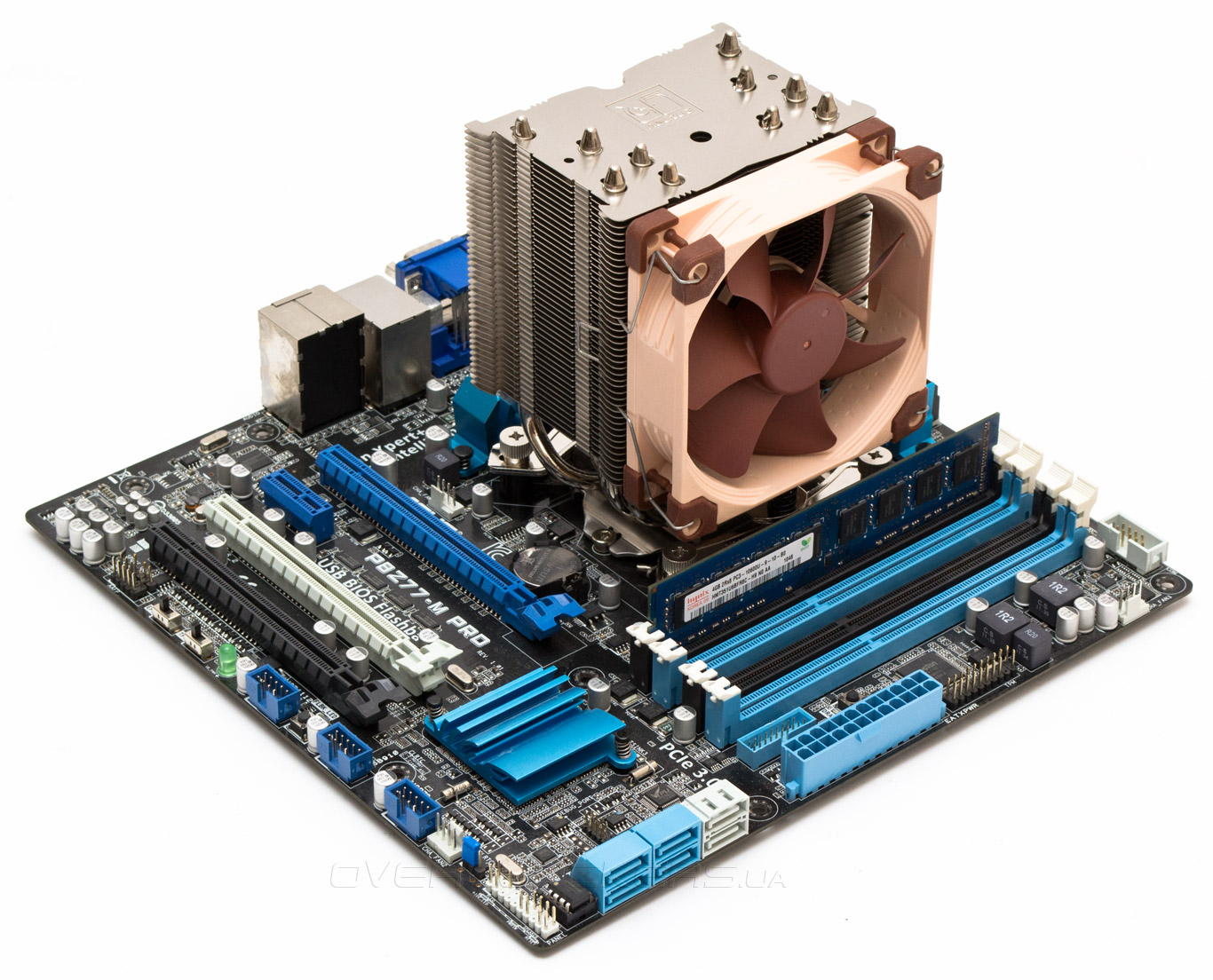

Оперативной памяти кулер никак не мешает.

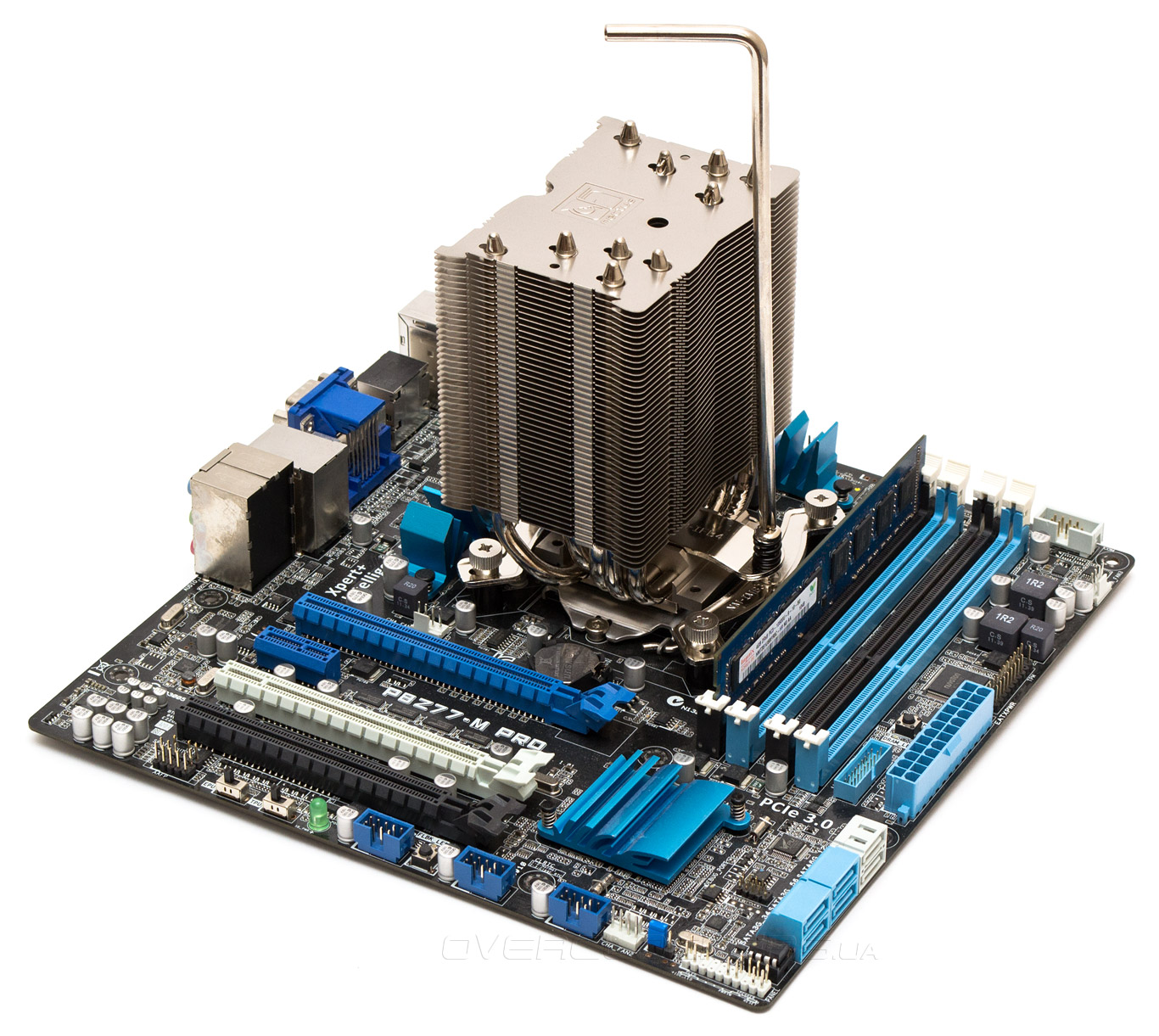

Первый слот карт расширения останется свободным, даже если кулер будет расположен вплотную к нему, или повернут в горизонтальную ориентацию.

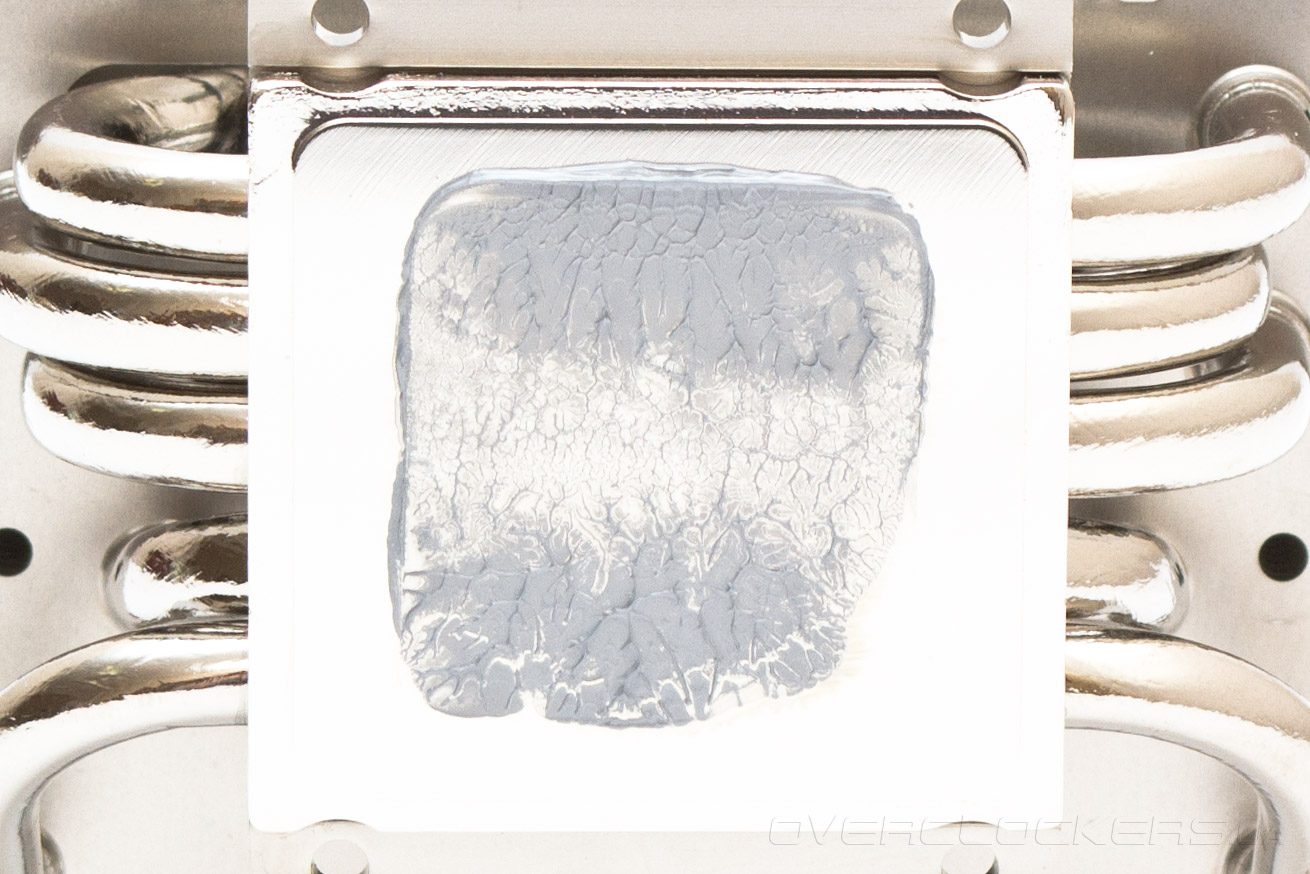

Отпечаток термоинтерфейса на подошве кулера подтвердил предварительные выводы касательно ее кривизны. По центру отчетливо виден бугор, а правый нижний край приподнят. Это вряд ли отразится на качестве охлаждения процессоров Intel, но может привести к снижению эффективности при использовании данного кулера на решениях AMD, учитывая особенности их конструкции.
Технические характеристики
Эффективность отвода тепла кулером Noctua NH-U9S сравнивалась с одним из лучших и самых распространенных бюджетных охладителей — Zalman CNPS10X Performa.
| Техническая характеристика | Noctua NH-U9S | Zalman CNPS10X Performa |
| Совместимость с процессорными разъемами | Intel LGA 1150/1155/1156/2011-0/2011-3 AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 68х95х125 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 92х92х25 | 120х120х25 |
| Материал радиатора и конструкция | Вертикальный радиатор из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра, трубки и основание никелированы | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание |
| Вес радиатора, г | 524 | 610 |
| Количество пластин радиатора, шт. | 43 | 47 |
| Толщина пластин, мм | 0,5 | 0,45 |
| Межреберное расстояние, мм | 1,8 | 1,9 |
| Расчетная площадь радиатора, см2 | ~5 550 | ~ 7 900 |
| Модель вентилятора | NF-A9 PWM | Zalman ZP1225ALM |
| Скорость вращения вентилятора, об/мин | 400 ~ 2000 с ШИМ | 900 ~ 2000 с ШИМ |
| Воздушный поток, м3/ч | 78,9 | – |
| Уровень шума вентилятора, дБ(А) | 22,8 | 17 ~ 36 |
| Статическое давление, мм воды | 2,28 | – |
| Количество и тип подшипника вентилятора | Гидродинамический с магнитной стабилизацией (SSO2) | Улучшенная втулка |
| Время наработки на отказ вентилятора, час | 150 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,1 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 1,2 | 2,4 |
| Дополнительные особенности | Адаптер L.N.A. для снижения максимальной скорости вентилятора | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~60 | ~32 |
Тестовый стенд
Для тестирования эффективности кулера Noctua NH-U9S использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. За основу при этом были взяты показатели Noctua NH-U9S в режиме максимальной скорости, затем с применением понижающего переходника и в условно бесшумном режиме — 40 дБ (А). Скорость вентилятора Zalman CNPS10X Performa была подстроена под аналогичные с NH-U9S уровни шума.

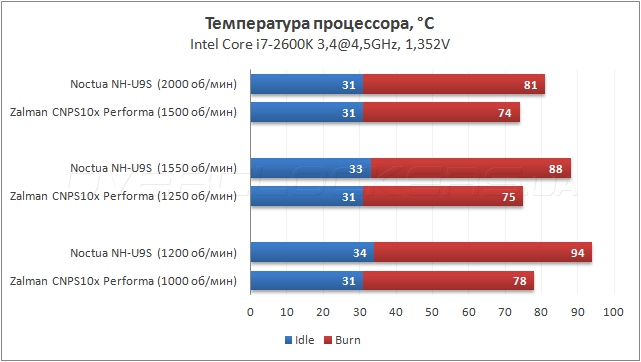

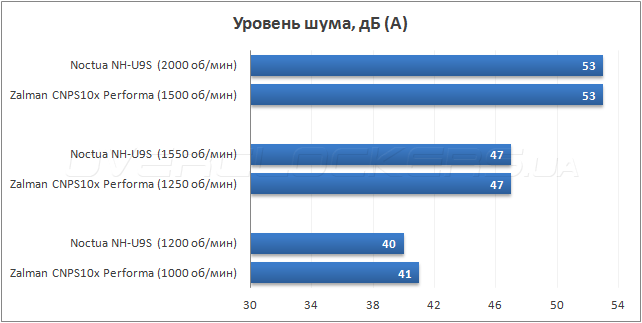

Посмотрим на график температур для каждого уровня шума.
Zalman CNPS10X Performa ожидаемо продемонстрировал хорошие результаты, характерные для своих габаритов и вентилятора. На его фоне Noctua NH-U9S выглядит убедительно лишь на максимальной скорости своего пропеллера, уступая при этом целых 7 градусов. Уже при снижении скорости 92-мм вентилятора NH-U9S до 1550 об/мин, процессор достигает температурного порога нагрева, а при 1200 об/мин начинает балансировать на грани сброса частоты и отключения. Однако, даже эти показатели остаются неплохими для маленького кулера, поскольку он способен удержать разогнанный процессор в допустимых тепловых рамках.
Выводы
Noctua NH-U9S — это тихое и компромиссное решение от австрийской компании, в котором эффективность принесена в угоду совместимости. Неоспоримым достоинством есть то, что данный кулер встанет решительно на любую материнскую плату (исключение составят лишь несколько моделей с сокетом FM2 из списка совместимости) и никогда не будет мешать там другим компонентам. Он способен, пусть и на пределе своих возможностей, справиться с теплом самых горячих процессоров, не говоря уже о более прохладных моделях. Высокое качество изготовления, длительная гарантия и богатый комплект поставки всегда порадуют будущего пользователя. Однако, производительность (особенно в пересчете на стоимость) у Noctua NH-U9S низкая, если сравнивать с более габаритными кулерами, обладающими большей площадью рассеивания. Это накладывает ограничения на перечень рациональных сценариев применения данного охладителя. В частности, NH-U9S отлично подойдет для любых материнских плат Mini-ITX, при условии, что корпус системы допускает установку кулера высотой в 125 мм. А для материнских плат больших типоразмеров, NH-U9S оправданно использовать только в случае, если корпус не позволяет установить более массивный радиатор.
