Обзор процессорного кулера Noctua NH-D15S

Более года тому назад, процессорный кулер Noctua NH-D15 взошел на пьедестал почета систем охлаждения, заняв место флагмана в модельном ряду австрийской компании и отправив на пенсию своего предшественника — Noctua NH-D14. В данном кулере все было замечательно — эффективность, тишина, удобство установки и обслуживания, красивый внешний вид. Но было две особенности, которые не давали назвать его идеальным. Прежде всего — это высокая рекомендованная стоимость. И вторая проблема — увеличенные габариты, из-за чего возникали проблемы совместимости с другими компонентами системы (видеоадаптерами и оперативной памятью) и некоторыми материнскими платами малого формата или обладающими слишком плотной компоновкой.

Чтобы решить данные вопросы, австрийцы выпустили облегченную и удешевленную версию кулера, называемую Noctua NH-D15S, все детали и подробности о котором читатели смогут узнать из данного обзора.

Noctua NH-D15S


Упаковка и комплект поставки

Стилистика упаковки кулера выполнена в характерных для компании тонах и расцветках. Коробка весьма информативна — из рисунков, таблиц и текста на ее бортах можно узнать о продукте почти все. Защита от повреждений при транспортировке очень хороша и состоит как из картонных коробок и прокладок, так и из мягких полиуретановых демпферов, оберегающих кулер со всех сторон.

Noctua NH-D15SNoctua NH-D15S

Комплект поставки кулера стандартен для Noctua. Все детали заботливо разложены по отдельным подписанным пакетикам и коробочкам. Помимо вентилятора и радиатора здесь есть:
  • две крепежные лапы, четыре белых подставки и четыре длинных винта для сокетов AMD;
  • усилительная пластина для семейства сокетов Intel LGA115x;
  • две крепежные лапы для сокетов Intel;
  • четыре черные подставки для креплений на сокет Intel;
  • четыре гайки для фиксации крепежных лап;
  • четыре винтовые шпильки для установки кулера на сокет Intel LGA2011;
  • дополнительная пара проволочных скоб для крепления 140-мм вентиляторов (вторая пара закреплена на вентиляторе);
  • понижающий максимальные обороты переходник;
  • Г-образная крестовая отвертка;
  • логотип Noctua;
  • шприц с термоинтерфейсом Noctua NT-H1;
  • три инструкции по установке кулера на сокеты AMD, Intel LGA115x и Intel LGA 2011.
Noctua NH-D15S


Внешний вид

Конструктивные различия между Noctua NH-D15 и NH-D15S отнюдь не бросаются в глаза, даже если поставить их рядом. Возможно первое, на что обратит внимание покупатель — наличие только одного вентилятора вместо двух. И дело тут не в банальной экономии, а как раз в увеличении совместимости. Один пропеллер, расположенный между радиаторными секциями, можно полностью спрятать (так чтобы он не выступал за кончики тепловых трубок). А это значит, что предельная высота кулера не превысит 160 мм и он поместится в подавляющее большинство современных корпусов.

Noctua NH-D15S

Будь у Noctua NH-D15S передний вентилятор, то он накрывал бы все четыре слота памяти, и его пришлось бы приподнимать даже при использовании планок оперативки стандартной 30-мм высоты. А значит — вертикальный габарит кулера превышал бы 170 мм. Без пропеллера два дальних слота памяти свободны совсем, а два ближних к процессору имеют значительный запас пространства над собой.

Noctua NH-D15S

Рамка вентилятора оснащена виброизолирующими накладками. Подключение к питанию — четырехконтактное. Длина шнура в оплетке составляет 200 мм. Общее качество изделия и его электромеханических компонентов находится на очень высоком уровне.

Noctua NH-D15S

Вентилятор называется Noctua NF-A15 PWM, имеет габариты 150х140х25 мм и посадочные места от обычных 120-мм моделей. Скорость вращения крыльчатки составляет от 400 до 1500 об/мин и регулируется посредством ШИМ (который не имеет паразитных призвуков), а уровень шума колеблется в диапазоне от 34 до 53 дБ (А) соответственно. До 900 об/мин пропеллер остается неразличимым из закрытого корпуса. Резистор NA-RC7 позволяет при подключении снизить предельную скорость до 1200 об/мин. В качестве подшипника используется фирменная разработка компании, которая называется SSO2 (гидродинамический с магнитной стабилизацией). Электрические характеристики видны на фотографии:

Noctua NH-D15S

Рассмотрим детальнее радиатор. В том, что касается радиаторных пластин — не изменилось практически ничего. Они имеют слегка зауженную часть по центру и несколько зубцов по бокам для уменьшения уровня шума от вентилятора. Общая площадь рассеивания слегка превышает 12,5 тысяч квадратных сантиметров, что является одним из лучших показателей среди всех подобных систем охлаждения вообще. Тепловые трубки припаяны к ребрам, чем заметно увеличивается скорость отвода тепла.

Noctua NH-D15S

На своем месте остались шесть 6-мм тепловых трубок, но изменился способ их разводки. Если раньше три трубки расходились равномерно в каждую из сторон, то теперь ось симметрии кулера сместилась вправо. Третья по счету трубка стала центральной, а шестая выдается заметно вперед, точнее — в правую сторону. На разводке в теле самого радиатора это сказалось мало и трубки все так же равномерно проходят через всю его плоскость. В результате обе радиаторные секции сдвинулись на 15 мм в сторону относительно подошвы, и теперь кулер при сохранении изначальных габаритов (в частности — 150 мм в ширину) не перекрывает первый слот расширения PCI.

Noctua NH-D15S

В профиль ничего не изменилось. 45 радиаторных пластин в каждой секции расположены с зазором в 2 мм. Нижние семь ребер с каждого бока укорочены по ширине наполовину, чтобы создать 65 мм пространства по высоте для установки оперативной памяти, что особенно актуально при монтаже кулера на процессорный разъем Intel LGA2011.

Noctua NH-D15S

При взгляде сверху видно лишь одно отличие NH-D15S от NH-D15 — шестая тепловая трубка каждой секции выбивается из общего ряда и сдвинута внутрь радиатора. Зачем это понадобилось — сказать точно сложно. Либо это как-то улучшает прочность радиатора, либо служит, чтобы избежать конфликта с какими-то компонентами материнской платы.

Noctua NH-D15S

Сплошное никелированное основание кулера сделано качественно. Тепловые трубки плотно зафиксированы в подошве с помощью припоя, зазоры между ними минимальные.

Noctua NH-D15S

Для крепления кулера к материнской плате используются небольшие закругленные рамки с двумя подпружиненными винтами.

Noctua NH-D15S

Основание теплосъемника практически ровное, хотя и не доведено до зеркального состояния. На нем видны неглубокие радиальные следы от фрезы. В стандартном положении кулера тепловые трубки будут располагаться поперек кристалла процессора, что обеспечит максимально высокую скорость передачи тепла.

Noctua NH-D15S

Установка

По многочисленным просьбам читателей, для монтажа и теста системы охлаждения Noctua NH-D15S будут использованы два современных процессорных разъема — Intel LGA1155 и LGA2011, чтобы проверить, если ли разница в эффективности кулеров, в зависимости от количества задействованных тепловых трубок. Начнем с Intel LGA1155. Нам понадобится усилительная пластина, на которой уже есть крепежные шпильки, проложенные резиновыми кольцами у основания, чтобы исключить возможность короткого замыкания при контакте с поверхностью материнской платы.

Noctua NH-D15S

Вставляем усилительную пластину в соответствующие отверстия на обратной стороне материнской платы. В данном случае для нее возможна только одна ориентация.

Noctua NH-D15S

Надеваем на шпильки пластмассовые стойки, выполняющие роль подставок под крепежные лапы.

Noctua NH-D15S

Укладываем крепежные лапы, следя за тем, чтобы они попали на шпильки правильными (средними из трех) отверстиями, и завинчиваем их с помощью гаек. Гайки проще наживлять вручную и лишь в конце дотянуть отверткой для надежности, хотя это и не обязательно.

Noctua NH-D15S

Затем на процессор наносим термоинтерфейс, и ставим радиатор, закручивая поочередно два подпружиненных крепежных винта с помощью комплектной отвертки. Следим за тем, чтобы укороченная часть кулера находилась со стороны слота расширения PCI.

Noctua NH-D15S

В завершение установки закрепляем вентилятор на кулере при помощи комплектных проволочных скоб.

Noctua NH-D15S

Кулер занимает довольно много места на материнской плате. В тесном корпусе дотянутся до некоторых разъемов будет сложно. Даже закрутить верхний крепежный винт посередине платы может быть проблематично.

Noctua NH-D15S

Первый слот расширения PCI остается открытым, как и было задумано разработчиками кулера. Noctua NH-D15 этот слот бы закрывал.

Noctua NH-D15S

Третий и четвертый слот оперативной памяти остается открытым, поскольку им не мешает передний вентилятор. Для первого и второго слота ограничения по высоте составляют 65 мм, причем в отдельных случаях память придется устанавливать до монтажа кулера.

Noctua NH-D15S

Отпечаток термоинтерфейса получился весьма качественным и свидетельствует о высокой силе прижима и хорошем контакте основания кулера и теплораспределительной крышки процессора.

Noctua NH-D15S

Теперь рассмотрим процесс монтажа кулера на LGA2011. Здесь все происходит еще проще. Сначала установим крепежные шпильки в соответствующие отверстия с резьбой на сокете.

Noctua NH-D15S

Установим на шпильки крепежные лапы (самыми дальними отверстиями) и зафиксируем их с помощью гаек.

Noctua NH-D15S

Затем на процессор наносим термоинтерфейс, и ставим радиатор, закручивая поочередно два подпружиненных крепежных винта с помощью комплектной отвертки. Следим за тем, чтобы укороченная часть кулера находилась со стороны слота расширения PCI.

Noctua NH-D15S

Устанавливаем вентилятор и подключаем его к питанию.

Noctua NH-D15S

Даже на АТХ-плате кулер занимает много места.

Noctua NH-D15S

Первый слот PCI все еще свободен.

Noctua NH-D15S

Габариты радиатора на пару миллиметров выходят за пределы верхней плоскости материнской платы.

Noctua NH-D15S

На платформе Intel LGA2011 кулер закрывает оба ближних к процессору слота памяти с каждой стороны, где для них остается 65 мм запаса по высоте, что в целом весьма неплохо.

Noctua NH-D15S

Отпечаток получился очень хорошим, если не считать одной стороны, на которую термоинтерфейс не попал из-за кривизны крышки стендового процессора. На охлаждении это все равно не сказывается, поскольку край крышки не является активной температурной зоной.

Noctua NH-D15S


Технические характеристики

Эффективность отвода тепла кулером Noctua NH-D15S сравнивалась с аналогичной по конструкции, форме и предназначению системой охлаждения — Noctua NH-D15. Оба кулера были оборудованы исключительно стоковыми вентиляторами, поэтому у NH-D15S был только один пропеллер, а у NH-D15 — два.

Техническая характеристика Noctua NH-D15S Noctua NH-D15
Совместимость с процессорными разъемами Intel LGA 1156/1155/1150/1151/2011-0/2011-3
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 1150/1155/1156/2011
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 150х135х160 150х135х160
Размеры вентилятора (ДхШхВ), мм 150х140х25 150х140х25 / 150х140х25
Материал радиатора и конструкция Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны
Вес радиатора, г 980 986
Количество пластин радиатора, шт. 45 / 45 45 / 45
Толщина пластин, мм 0,5 0,5
Межреберное расстояние, мм 2 2 / 2
Расчетная площадь радиатора, см² ~12 660 ~12 660
Модель вентилятора 1 x Noctua NF-A15 PWM 2 х Noctua NF-A15 PWM
Скорость вращения вентилятора, об/мин 450 ~ 1500 с ШИМ 450 ~ 1500 с ШИМ
Воздушный поток, м³/ч 140,2 140,2 / 140,2
Уровень шума вентилятора, дБ(А) 24,6 24,6 / 24,6
Статическое давление, мм воды
Количество и тип подшипника вентилятора Гидродинамический подшипник с магнитной стабилизацией (SSO2) Гидродинамический подшипник с магнитной стабилизацией (SSO2)
Время наработки на отказ вентилятора, час 150 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,13 0,13 / 0,13
Пиковое энергопотребление вентилятора, Вт 1,56 1,56 / 1,56
Дополнительные особенности Понижающий максимальные обороты переходник Понижающие скорость переходники
Средняя стоимость, $ ~80 ~100


Тестовый стенд

Для тестирования эффективности кулера Noctua NH-D15S использовались два стенда на базе платформ Intel LGA1155 и Intel LGA2011 в следующих конфигурациях:

Платформа Intel LGA1155:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Платформа Intel LGA2011:
  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 28 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 2048 МБ (для платформы Intel LGA1155) и 8192 МБ (для платформы Intel LGA2011) выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).


Результаты тестирования

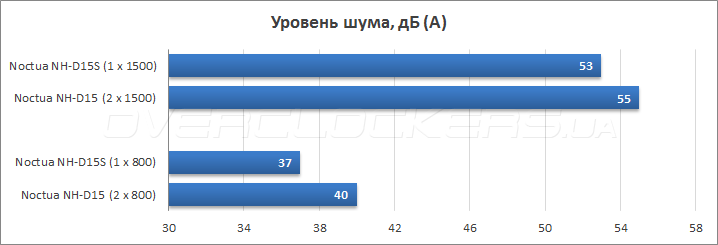

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Оба кулера сопоставлялись в стоковом состоянии, то есть только с комплектными вентиляторами Noctua NF-A15 PWM, поскольку установка на Noctua NH-D15S второго пропеллера ухудшит его совместимость с оперативной памятью (а значит — перечеркнет то, ради чего данный кулер создавался). В то же время, в одном из тестов мы попробовали снять передний вентилятор с Noctua NH-D15, чтобы понять, отличается ли его радиатор по мощности от новой модели. Для начала были проведены испытания на платформе Intel LGA1155, с целью определить, как поведут себя кулера в условиях, когда в полной мере задействованы только четыре тепловые трубки из шести. Разница по шуму между одним и двумя одинаковыми вентиляторами в данном случае получилась не особо существенной — в пределах 3 дБ (А).

Noctua NH-D15S

Посмотрим на график температур для каждого уровня шума.

Noctua NH-D15S

На высоких скоростях NH-D15S с одним вентилятором уступает всего два градуса NH-D15 с двумя пропеллерами, слегка выигрывая у него по уровню шума. При снижении скорости до 800 об/мин разница становится более ощутимой и составляет уже 5 градусов. В условиях закрытого корпуса это имеет значение, поскольку там будет несколько жарче и может начаться троттлинг. Следовательно, понадобится поднять обороты и кулер станет слышимым.

Посмотрим, как обстоят дела на платформе Intel LGA2011, которая с одной стороны более горячая, а с другой — возможности кулера на ней раскрываются полностью, поскольку в охлаждении участвуют все шесть тепловых трубок.

Noctua NH-D15S

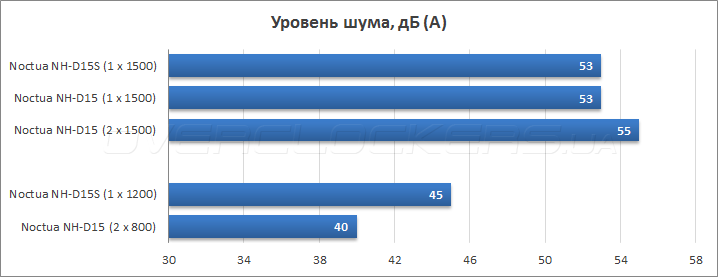

В том, что касается уровней шума, на 2011 сокете были опробованы варианты как с одним, так и с двумя вентиляторами на максимальной скорости. Но на минимальных оборотах NH-D15S не справился с охлаждением разогнанного Core i7 4960X, потому решено было ограничиться скромным снижением скорости до 1200 об/мин (что соответствует работе кулера вместе с ограничивающим максимальные обороты переходником).

Noctua NH-D15S

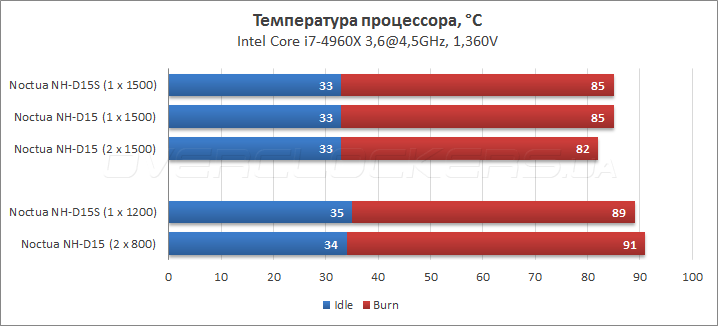

Оба кулера показали одинаковые результаты с одним вентилятором, что говорит об идентичности конструкций их радиаторов. За счет второго пропеллера на высокой скорости NH-D15 ожидаемо смог отыграть три градуса. При понижении оборотов процессор оказался на грани перегрева как с одним, так и со вторым кулером, поскольку температура быстро перевалила за 90 градусов.


Выводы

Выпустив на рынок Noctua NH-D15S — облегченную версию кулера NH-D15, австрийская компания решила сразу две проблемы. Прежде всего, были сняты почти все вопросы, касающиеся совместимости кулера и таких компонентов как оперативная память и видеокарта на материнских платах формата ATX и MicroATX. Во-вторых, новый кулер занял промежуточную позицию между NH-U14S и NH-D15, предлагая эффективность второго по цене первого. Более того, если прямо сравнивать NH-U14S и NH-D15S между собой, то они стоят практически одинаково, но NH-D15S более мощный, имеет меньшие габариты по высоте и лучшую совместимость. Из чего следует вывод, что NH-U14S должен быть или снят с продажи, или цена его должна быть пересмотрена в сторону уменьшения.

Какие недостатки есть у NH-D15S? Из-за габаритов и смещения оси симметрии кулера сложно бывает дотянуться до крепежных винтов материнской платы. Кроме того, в определенных случаях, кулер выходит за пределы верхней плоскости материнской платы, поэтому в некоторые тесные корпуса он не поместится. Хотя формально радиаторы имеют одинаковую эффективность (ведь конструкция их идентична), из-за отсутствия второго вентилятора NH-D15S уступает несколько градусов NH-D15 по температуре процессора, что особо заметно при низких скоростях вращения крыльчатки. Но назвать эту разницу критической нельзя. Кулера более чем достаточно для любого современного процессора даже в сильном разгоне.

На сегодня, кулер Noctua NH-D15S является наиболее идеальным вариантом системы охлаждения, как среди других продуктов австрийской компании, так и на рынке вообще. Потратив на него 80 долларов, покупатель сможет навсегда забыть о проблемах перегрева процессора, совместимости или излишнего шума, ведь в течение 6 лет гарантийного срока получит не только замену вентилятора, в случае выхода его из строя, но и бесплатные крепления для любого нового типа процессорного разъема.

Noctua NH-D15S Выбор редакции: Лучший продукт
