В данном материале мы подробно рассмотрим несколько относительно новых моделей систем охлаждения разных производителей, а также уже хорошо известные и популярные модели предыдущих поколений. Некоторые из них уже фигурировали на страницах нашего сайта, но теперь все они собраны вместе и протестированы на одном и том же тестовом стенде в одинаковых условиях. И вы, уважаемые читатели, получите не только возможность увидеть разницу между различными моделями, но и получите наиболее полное представление о том, насколько, к примеру, выиграете при покупке более дорогого кулера, или стоит ли менять уже имеющуюся систему охлаждения на что-то более новое.
В тестировании будут рассмотрены следующие модели воздушных систем охлаждения для видеокарт:
- Deepcool Shark;
- Titan Twin Turbo (TTC-CSC88TZ);
- Cooler Master CoolViva Pro SE;
- Zalman VF700-Cu;
- Zalman VF900-Cu LED;
- Zalman VNF100;
- Zalman VF1000 LED;
- Zalman Z-Machine GV1000.
Подробно мы остановимся лишь на тех, которые ранее нами не рассматривались.
Deepcool SharkКомпания Deepcool известна по недорогим бюджетным системам охлаждения, и модель под хищным названием Shark тоже относится к этой категории. Это самый дешевый кулер из рассматриваемых, обладающий очень простой конструкцией и симпатичным внешним видом.

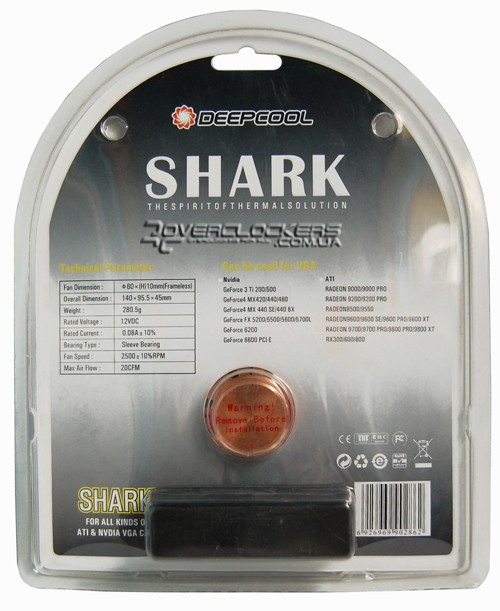

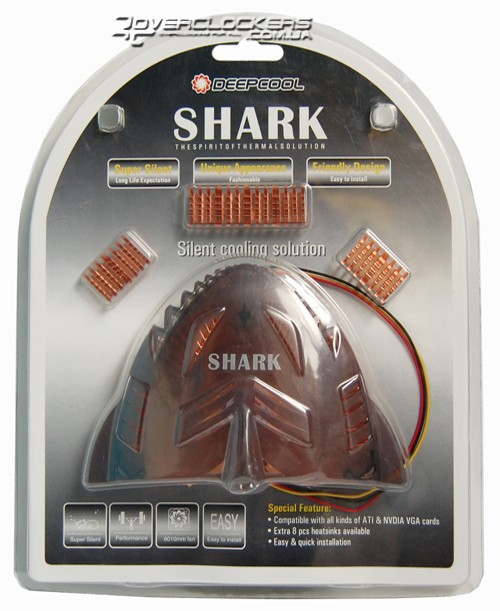

Поставляется он в пластиковом блистере, через который отлично видно сам кулер, а с обратной стороны приведены основные характеристики устройства. На внутреннем развороте картонного вкладыша изображена инструкция по установке.
Комплектация следующая:
- 8 игольчатых радиаторов для памяти;
- термопаста золотистого цвета;
- переходник для подключения вентилятора к разъему «molex»;
- две крепежные пластины;
- две стойки и два винта для крепления;
- прокладки под пластины.

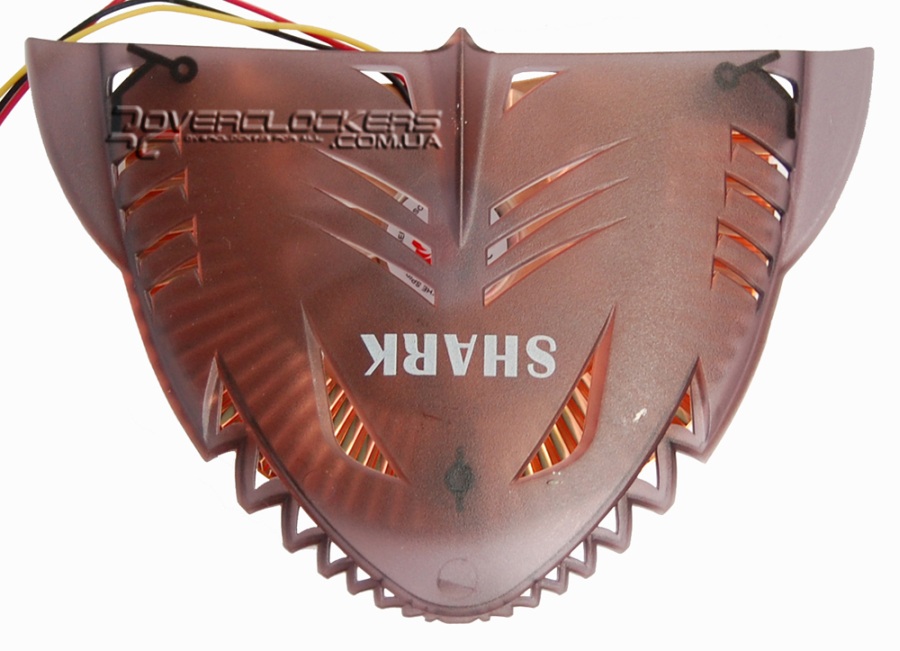

Кулер имеет форму полуокружности с фигурной крышкой-колпаком, внешний вид которой напоминает голову акулы, что и послужило основанием для грозного названия Shark.
Радиатор выполнен из меди, толстое цилиндрическое основание возвышается над радиатором на полтора сантиметра. Вентилятор прикручен к радиатору и скрывается под пластиковым кожухом, в котором довольно таки мало прорезей, а следовательно, и приток воздуха немного ограничен.
При виде сбоку отлично видно, что большая часть внутреннего пространства пустует: и расстояние от вентилятора до ребер приличное, и кожух над радиатором тоже значительно возвышается. При таком объеме можно было бы использовать большее число ребер, сделать их длиннее и выше. Но в итоге вышло что-то похожее на дешевые круглые кулеры для видеокарт за $8, только увеличенного размера и с большим основанием-цилиндром.

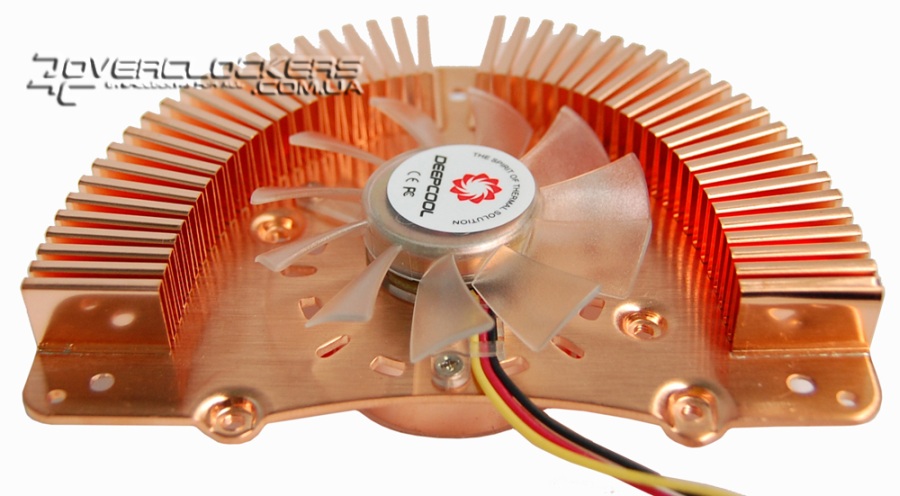

На медную пластину напаяны ребра радиатора небольшой высоты и площади. Продуваются они вентилятором диаметра 55 мм, который подключается к трехштырьковую разъему на материнской плате. По заявленным данным вентилятор вращается со скоростью до 2500 оборотов в минуту при уровне шума 20,5 дБ. Но на самом деле максимальные обороты оказались на уровне 2900 оборотов в минуту, да и уровень шума тоже явно выше заявленного.

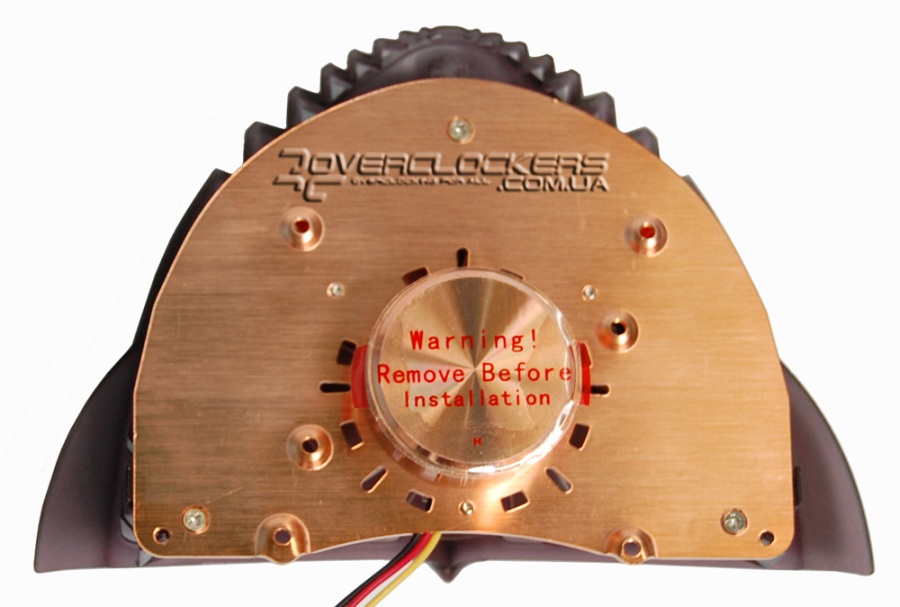

Диаметр основания 30 мм. Качество обработки очень высокое.
Данная модель официально совместима лишь со старыми моделями видеокарт. Новее акселераторов серии Radeon X800 и GeForce 6800/6600 в списке поддерживаемых моделей нет. Но это вовсе не значит, что вы не сможете поставить данный кулер на более новую карту. Основание имеет несколько монтажных отверстий и, как оказалось, есть подходящие и для GeForce 8800 GT. Вот только крепежные пластины не с самой удачной конструкцией — имеется сильный изгиб и выпуклость в центре. Для установки пластина подкладывается с обратной стороны платы и прикручивается винтами к кулеру. Играя роль пружины, пластина создает большое давление на место соприкосновения с платой как раз под графическим чипом, а на современных картах в этой зоне распаяны различные элементы, которые могут быть легко повреждены при сильном усилии. И две тонкие подкладки из комплекта ситуацию не изменят — они сгодятся только на роль диэлектрика. Так что перед установкой рекомендуется выровнять пластину или просто подобрать более короткие винтики, которыми можно легко прикрутить кулер без всяких пластин.
Видеокарта GeForce 8800GT с установленным кулером выглядит следующим образом:
Как видим, память с этим кулером никак не обдувается, но благодаря расстоянию между системой охлаждения и картой ничто не помешает естественной конвекции.
