Обзор процессорного кулера Deepcool Gabriel

Охлаждение и совместимость компонентов — вот две основные проблемы, которые часто возникают перед почитателями компактных компьютерных систем. А самой конфликтной деталью при использовании материнских плат формата Mini-ITX, как правило, оказывается процессорный кулер. Он может мешать оперативной памяти, компонентам платы, видеоадаптеру, не входить по габаритам в корпус. Поэтому много кто предпочитает использовать в маленьких ПК комплектные системы охлаждения процессора, жертвуя при этом тишиной, а тем более разгоном. Проникшись подобными страданиями пользователей, компания Deepcool выпустила на рынок специальный процессорный охладитель, обладающий малыми размерами, и широкой совместимостью с современными материнскими платами Mini-ITX. Новый кулер получил название Gabriel. И читатели, вероятно, уже догадались, что данный обзор посвящен именно ему.

Deepcool Gabriel


Упаковка и комплект поставки

Черная упаковка кулера определенно заслуживает похвалы за компактный дизайн в стиле минимализма. Лишь название продукта и несколько логотипов игровой линейки продуктов — вот все что можно рассмотреть на бортах коробки.

Deepcool Gabriel

Коробка состоит из двух частей и раскрывается на подобии книжки. В меньшей части скрывается вентилятор, а в большей — радиатор и набор аксессуаров к нему. Информация об основных достоинствах кулера приведена на внутреннем развороте, а короткие технические характеристики — на тыльной стороне упаковки.

Deepcool Gabriel

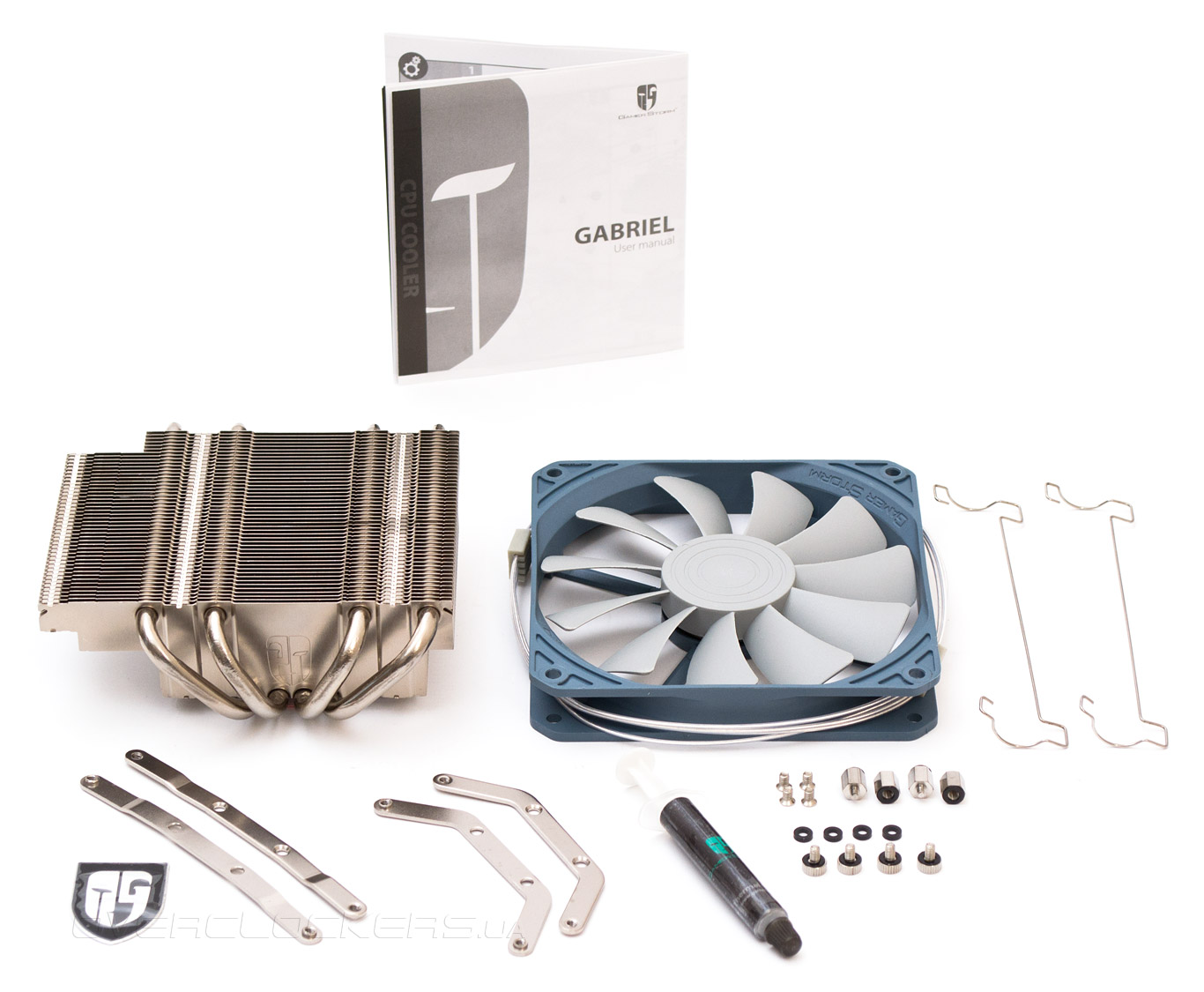

В комплект поставки входят:
  • радиатор;
  • вентилятор Deepcool GS120 типоразмера 120х120х20 мм;
  • две проволочные скобы для крепления вентилятора;
  • клейкий шильдик с логотипом Gamer Storm;
  • крепежные лапы для сокетов AMD;
  • крепежные лапы для сокетов Intel;
  • четыре винтика для фиксации крепежных лап;
  • четыре упорные гайки;
  • четыре пластиковых кольца;
  • четыре крепежных винта
  • инструкция;
  • тюбик с термопастой.
Deepcool Gabriel


Внешний вид

Если я правильно понимаю странную логику названий, которые выбирает компания Deepcool для своих изделий, то получается, что крупный башенный кулер Lucifer должен был быть дьявольски холодным, в то время как Gabriel указывает на скромный, сдержанный и почти ангельский характер охлаждения, создаваемого данным радиатором. По факту, перед нами оказалась небольшая горизонтальная конструкция, на основе четырех 6-мм С-образных тепловых трубок, проходящих сквозь вертикальные ребра. Нечто подобные мы уже наблюдали в Zalman CNPS8000B, SilverStone NT06-PRO, Thermalright AXP-100, Noctua NH-L12 и Prolimatech Samuel 17. Преимуществом таких систем является прямой обдув компонентов материнской платы, что немаловажно в условиях ограниченного внутреннего пространства маленьких корпусов.

Deepcool Gabriel

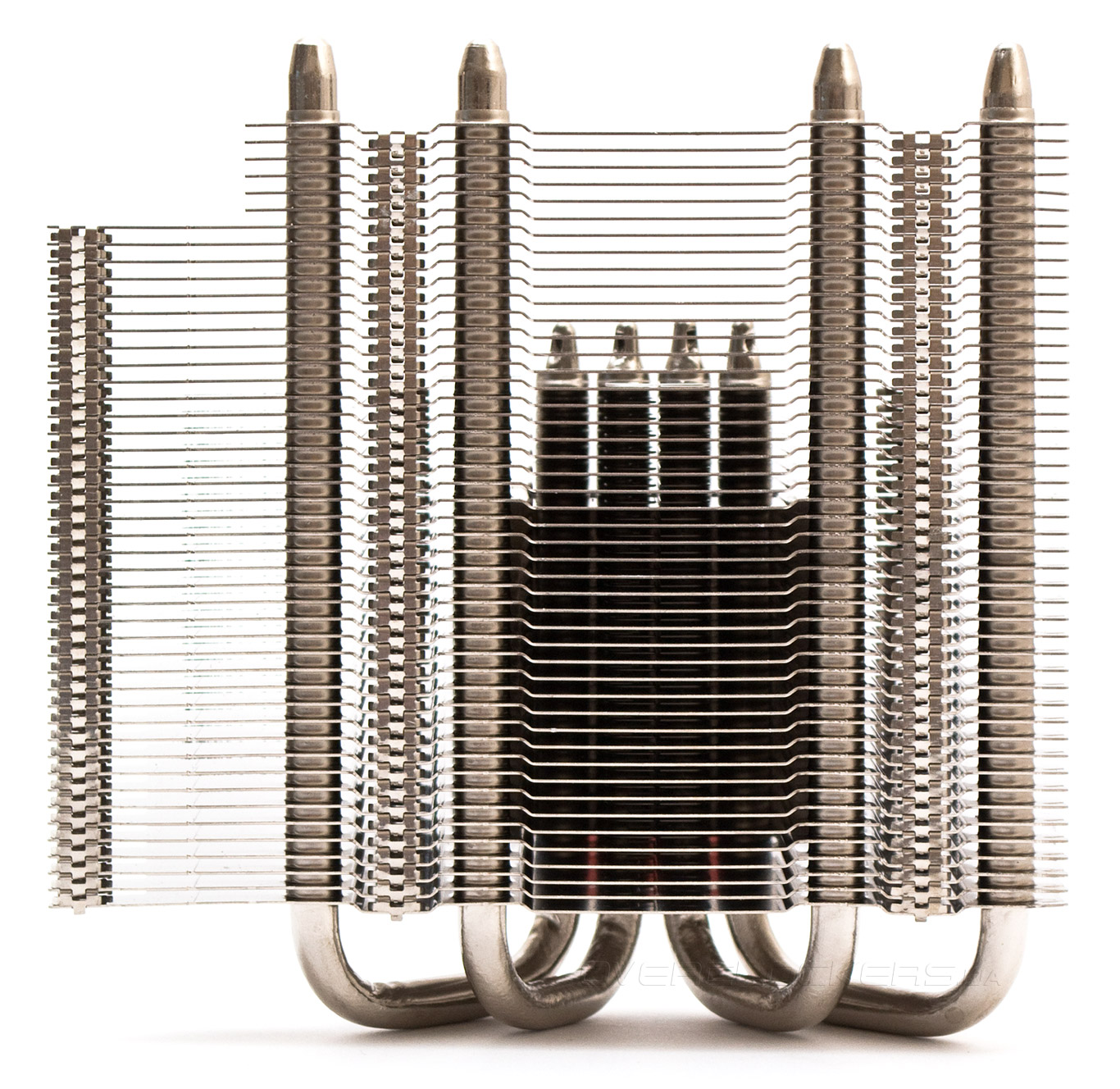

Всего в радиаторе насчитывается 47 ребер разной формы и размера, создающих в сумме относительно скромную площадь рассеивания тепла в 2800 см². Пластины не имеют никаких аэродинамических оптимизаций и лишь слегка изогнуты в местах прохождения тепловых трубок. Общие габариты изделия в данной проекции составляют 118х120 мм.

Deepcool Gabriel

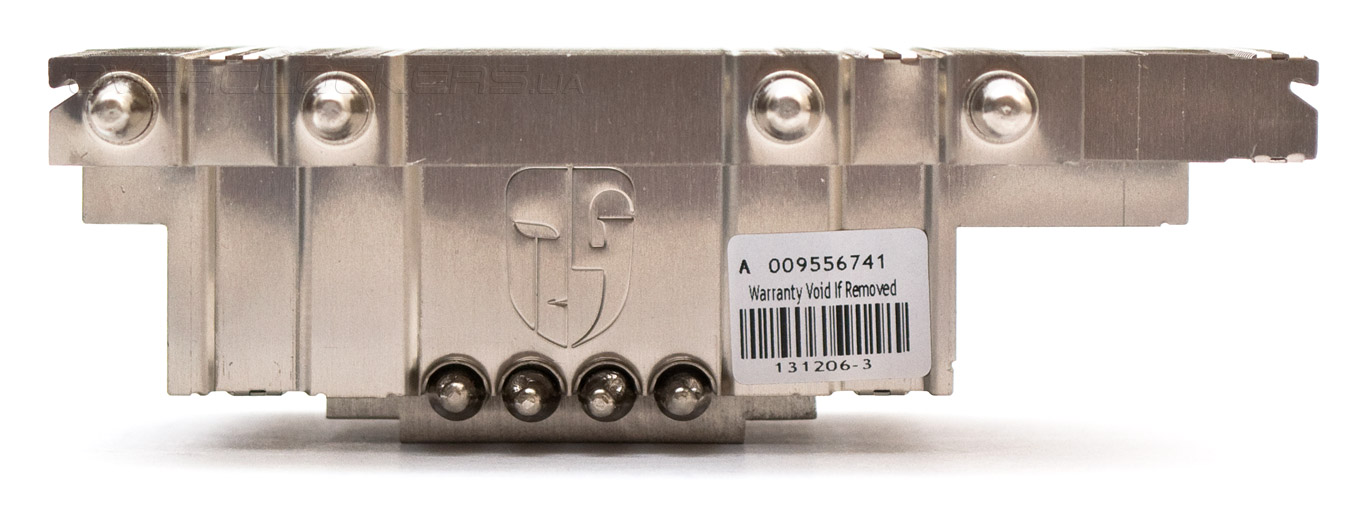

Если смотреть на кулер спереди, в правую сторону резко выдается небольшая секция, образующая уступ. Она служит не столько для увеличения площади рассеивания, сколько в качестве поддержки для 120-мм вентилятора. Высота радиатора составляет всего 40 мм, что близко к высоте панели задних портов на материнской плате.

Deepcool Gabriel

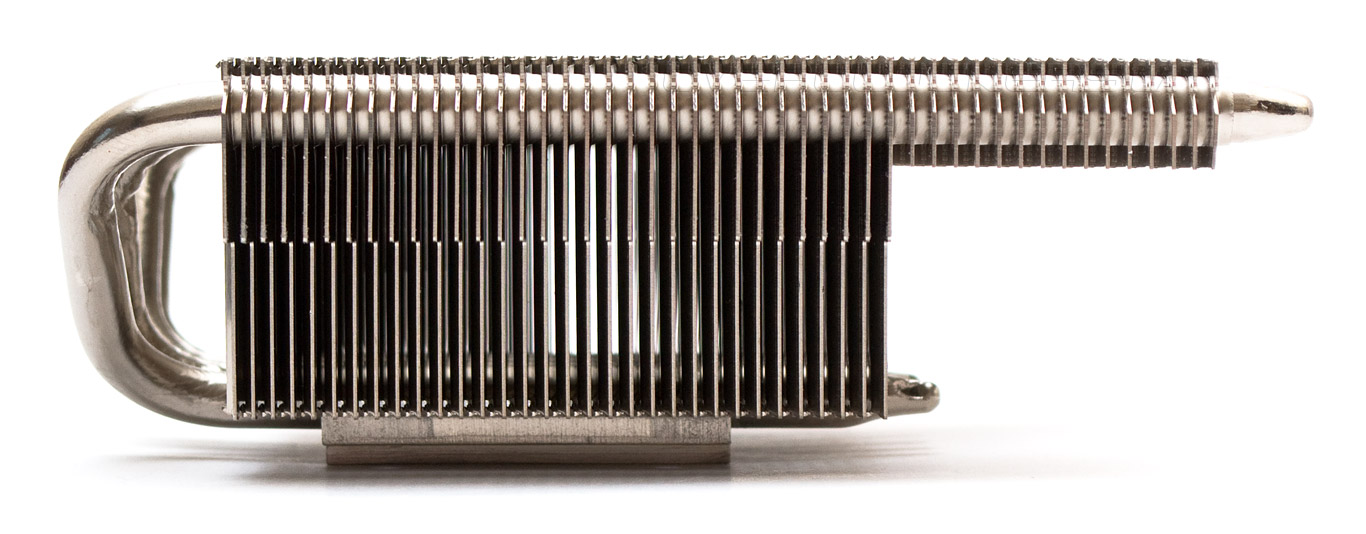

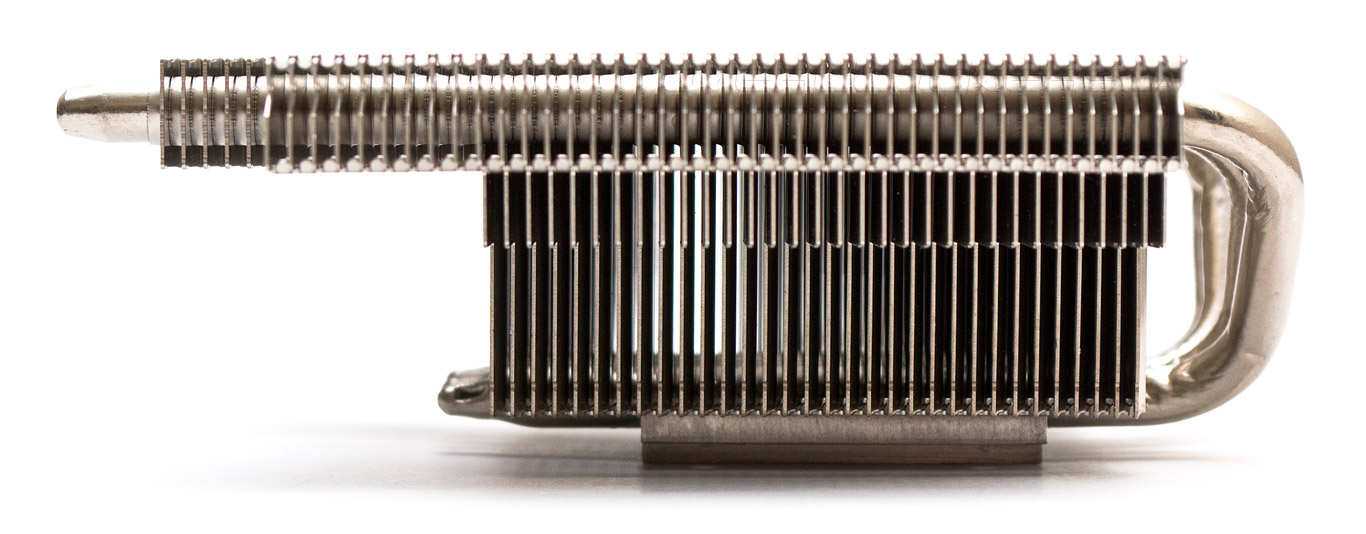

Повернув радиатор в сторону, наблюдаем тот же навес в профиль.

Deepcool Gabriel

Зазор между радиаторными пластинами совсем не большой — всего 1,6 мм. Поэтому качество их обдува будет остро зависеть от скорости вращения крыльчатки вентилятора.

Deepcool Gabriel

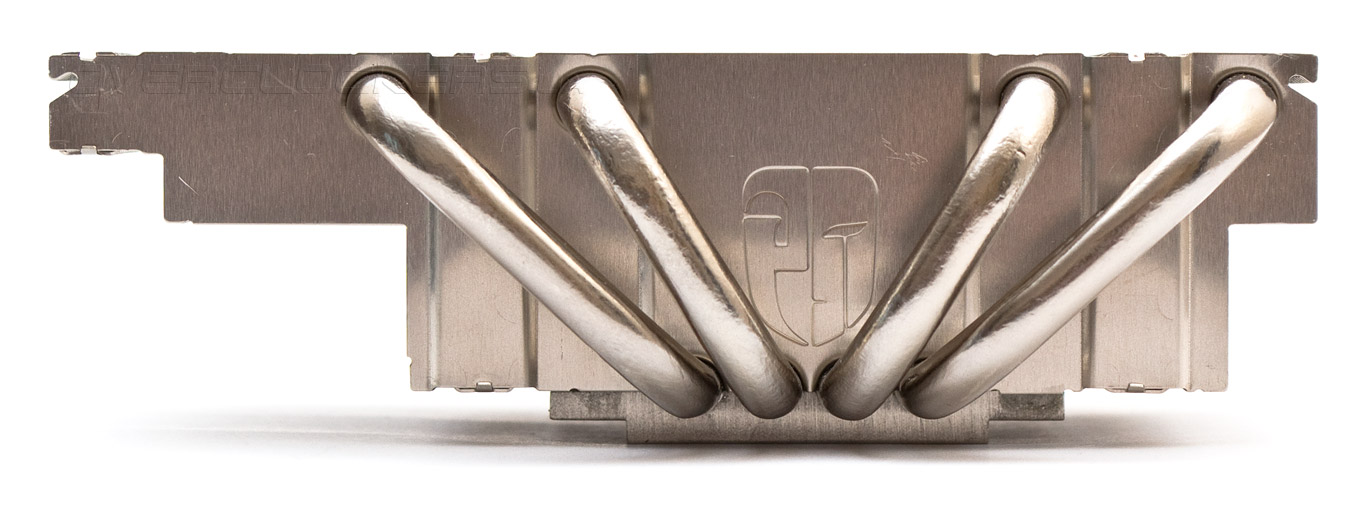

Тепловые трубки разведены не очень далеко друг от друга. Вполне вероятно, что можно было бы сделать и 90-мм по ширине версию радиатора, без особых потерь в качестве охлаждения.

Deepcool Gabriel

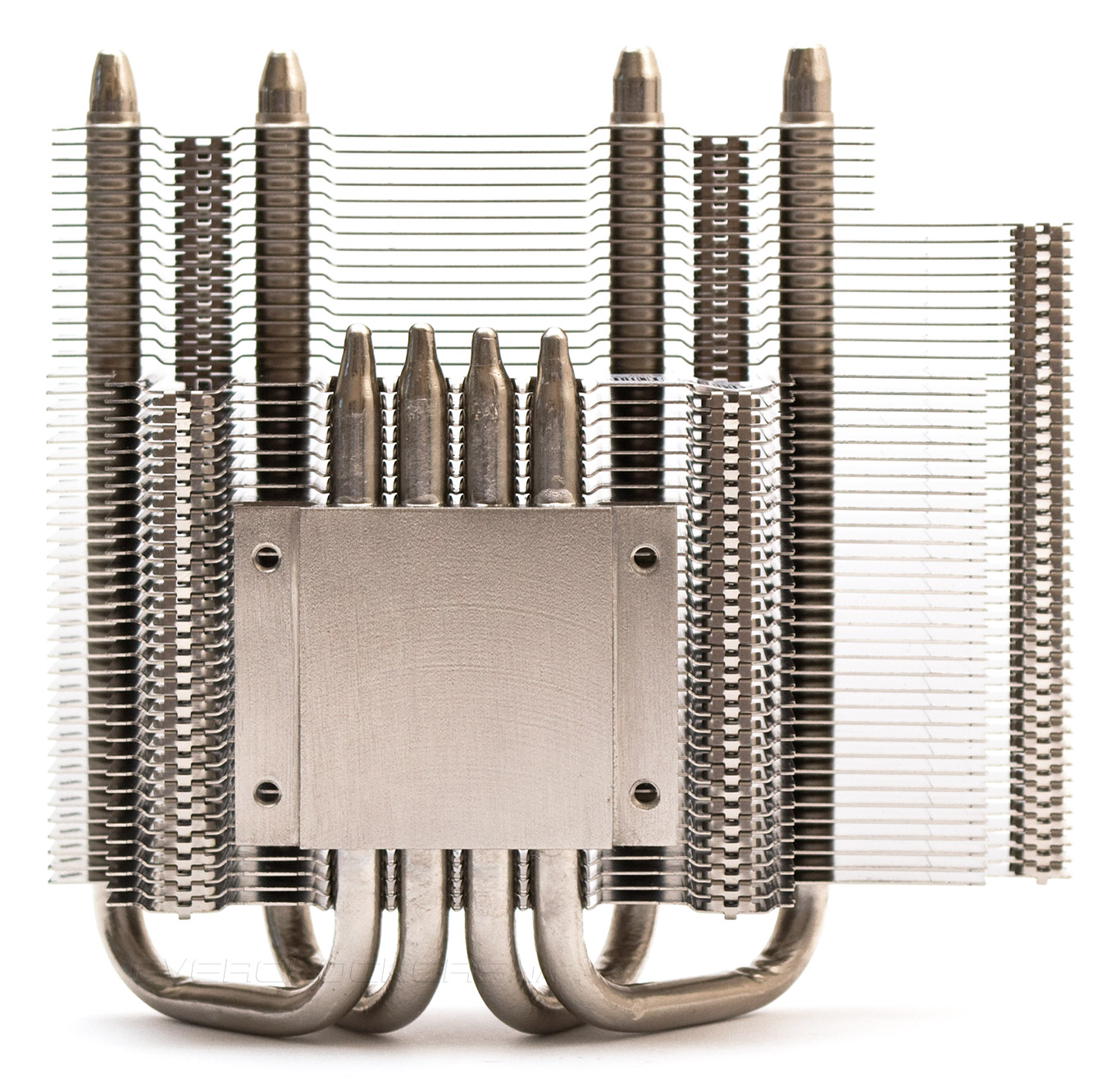

Как видим, цельная подошва кулера смещена в нижний левый угол. Вращая радиатор вокруг его оси на платформе Intel практически всегда можно подобрать положение для беспрепятственной установки даже на самых тесных материнских платах. А вот на AMD варианта монтажа будет только два: тепловыми трубками, направленными вверх материнской платы, либо в низ (без учета вариантов, когда процессорный разъем сам по себе развернут поперечно).

Deepcool Gabriel

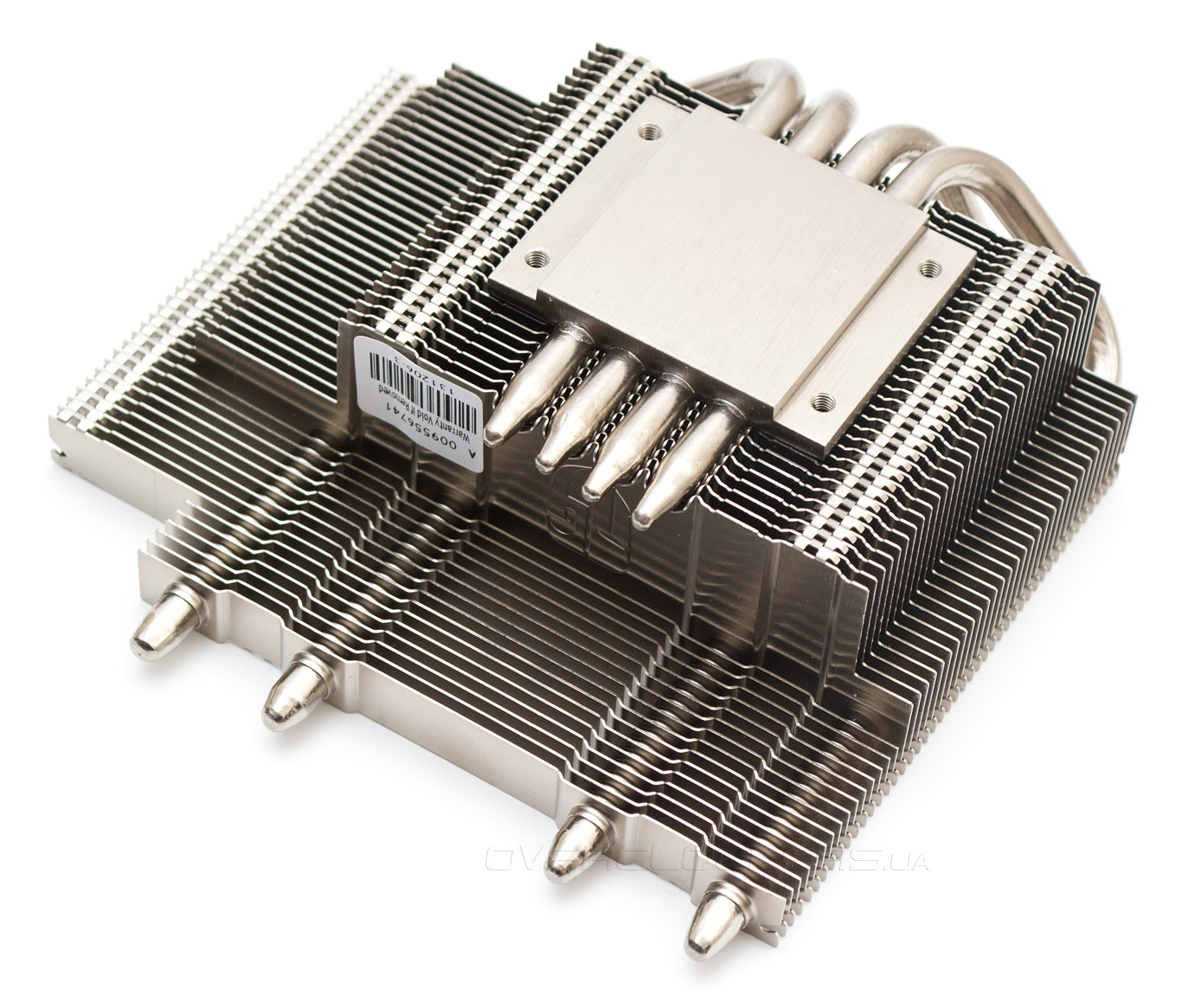

Тепловые трубки качественно припаяны к цельному основанию. Подошва кулера имеет визуально различимые следы фрезеровки, но в целом является достаточно ровной, хоть и не зеркальной. Следов припоя между ребрами и трубками мне обнаружить не удалось.

Deepcool Gabriel

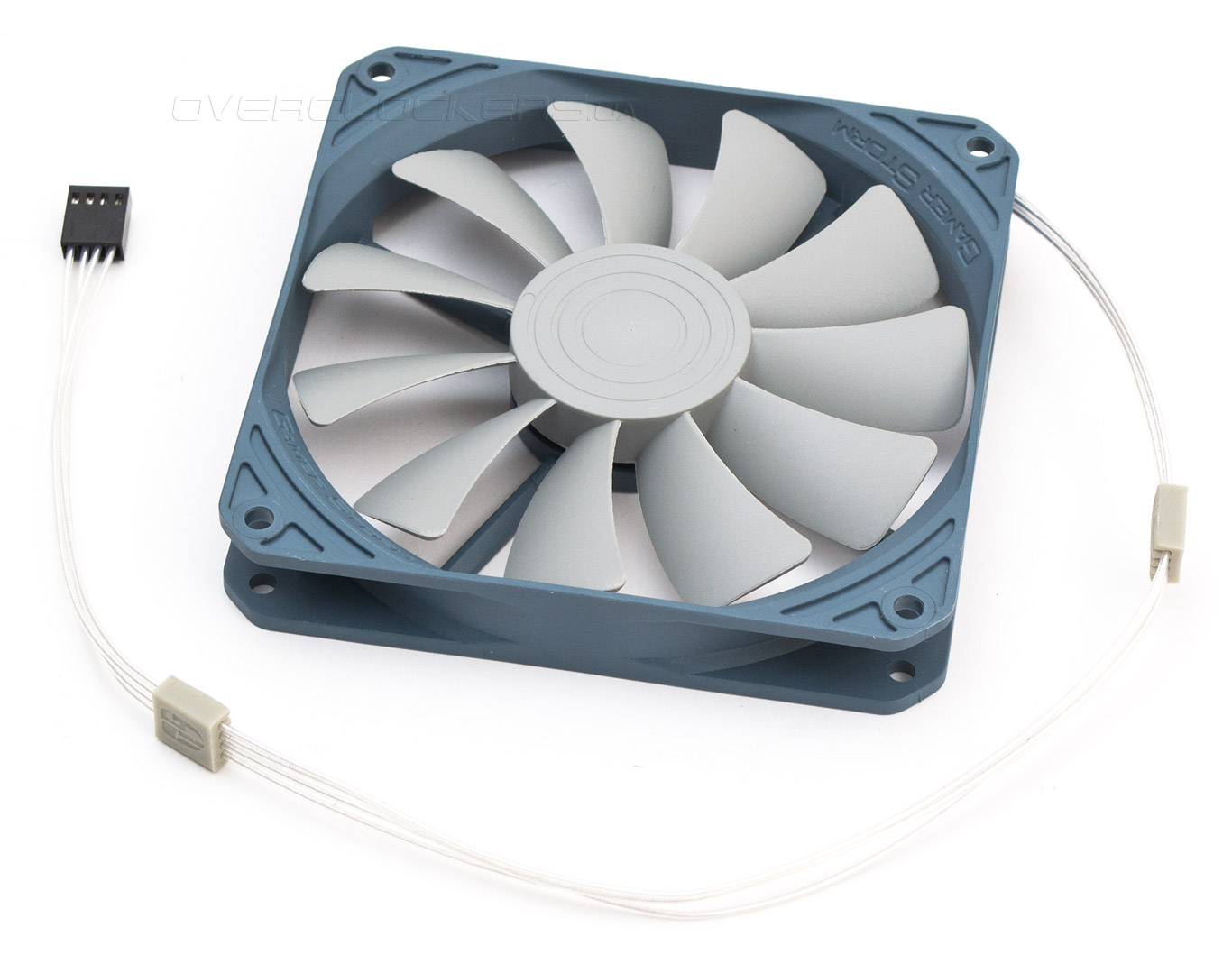

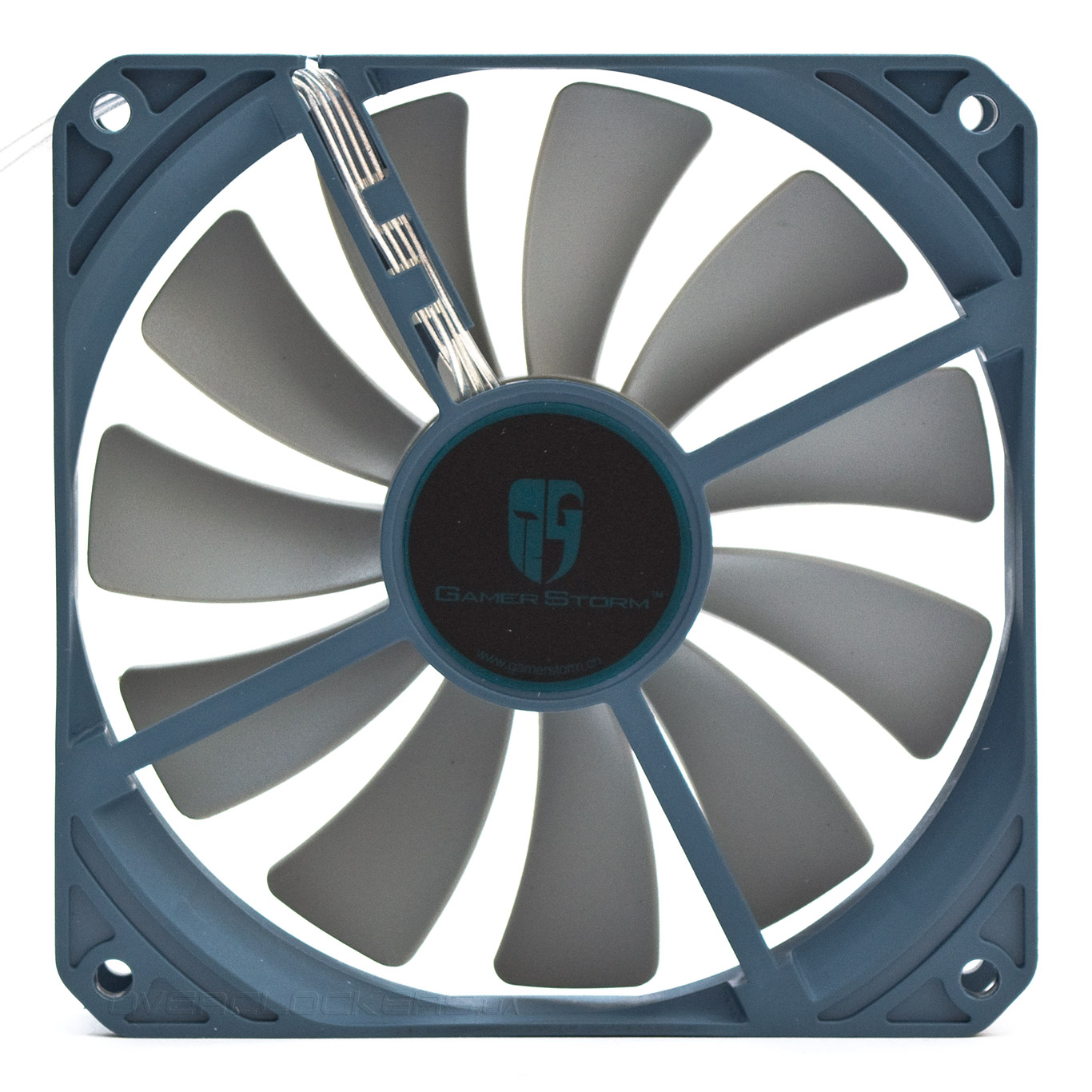

Используемый в Gabriel вентилятор причислен к серии Gamer Storm и отличается слегка уменьшенной толщиной — 20 мм против стандартных 25 мм. Крыльчатка серого цвета имеет 11 лопастей и стартует с 6 В, 800 об/мин и 37 дБ (А). Предельная частота вращения — 1900 об/мин при 52 дБ (А). Бесшумный режим при установке в корпус — 1000 об/мин и 40 дБ (А). Из паразитных призвуков есть постоянное жужжание ШИМ, различимое с дистанции в 30 см. Длина четырехконтактного кабеля питания — 400 мм. На нем есть два специальных держателя, позволяющие крепить шнур куда-либо или регулировать его длину.

Deepcool Gabriel

Никаких данных на наклейке с обратной стороны я не нашел. Поэтому решил перепроверить информацию официального сайта по поводу электрических характеристик пропеллера. Полученные результаты в целом совпали с заявленными — устройство работает при силе тока 0,19–0,21 А и в пиковой нагрузке потребляет не больше 2,5 ватт энергии. Заявлено использование «гидро-подшипника» что на практике может означать все что угодно: от хорошо смазанной нарезной втулки, до герметичного гидродинамического подшипника начального уровня. В любом случае, работает он вполне сносно и тихо, в отличие от жужжащего электродвигателя. К слову, найти замену для данного пропеллера в случае износа не составит труда, ведь Deepcool GS120 продается отдельно в розницу.

Deepcool Gabriel

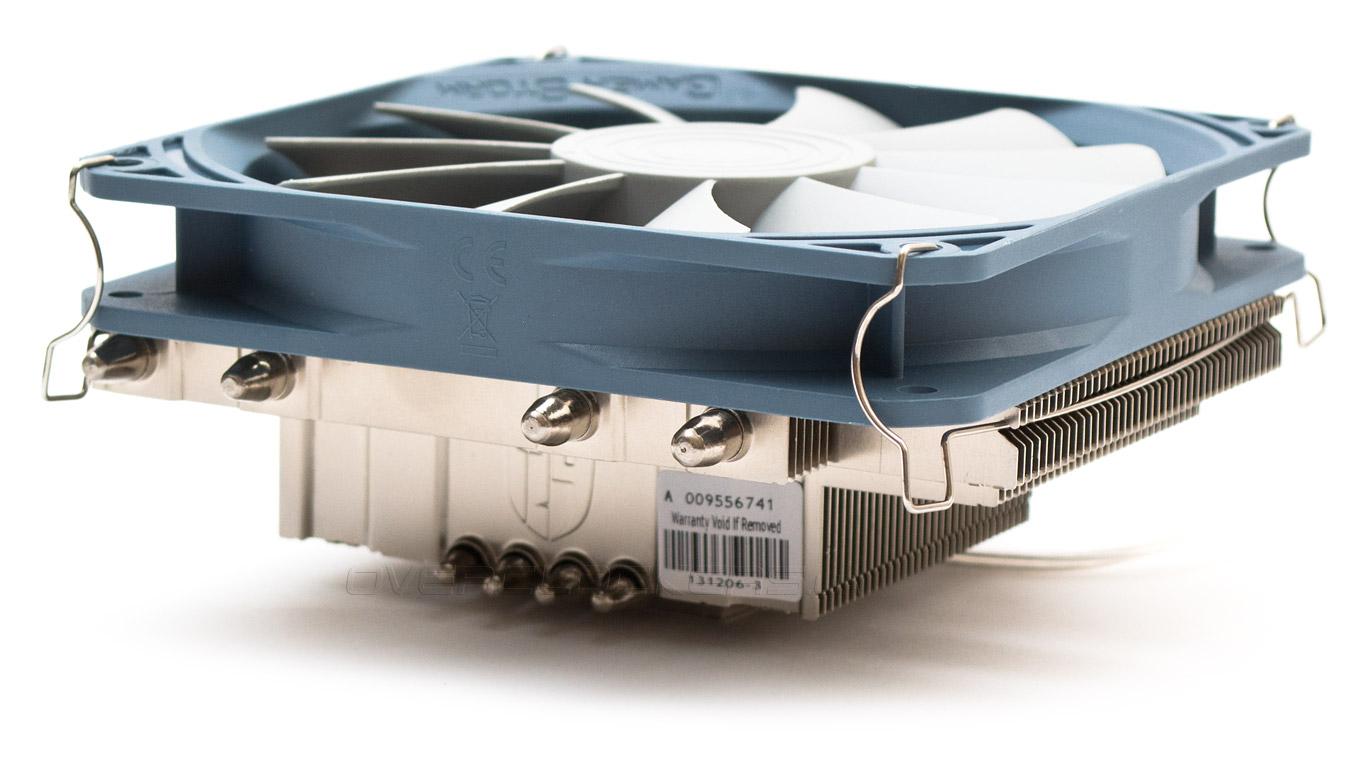

На радиатор вентилятор крепится при помощи проволочных скоб. При этом обратите внимание, что их изгиб должен быть направлен внутрь, а не наружу.

Deepcool Gabriel

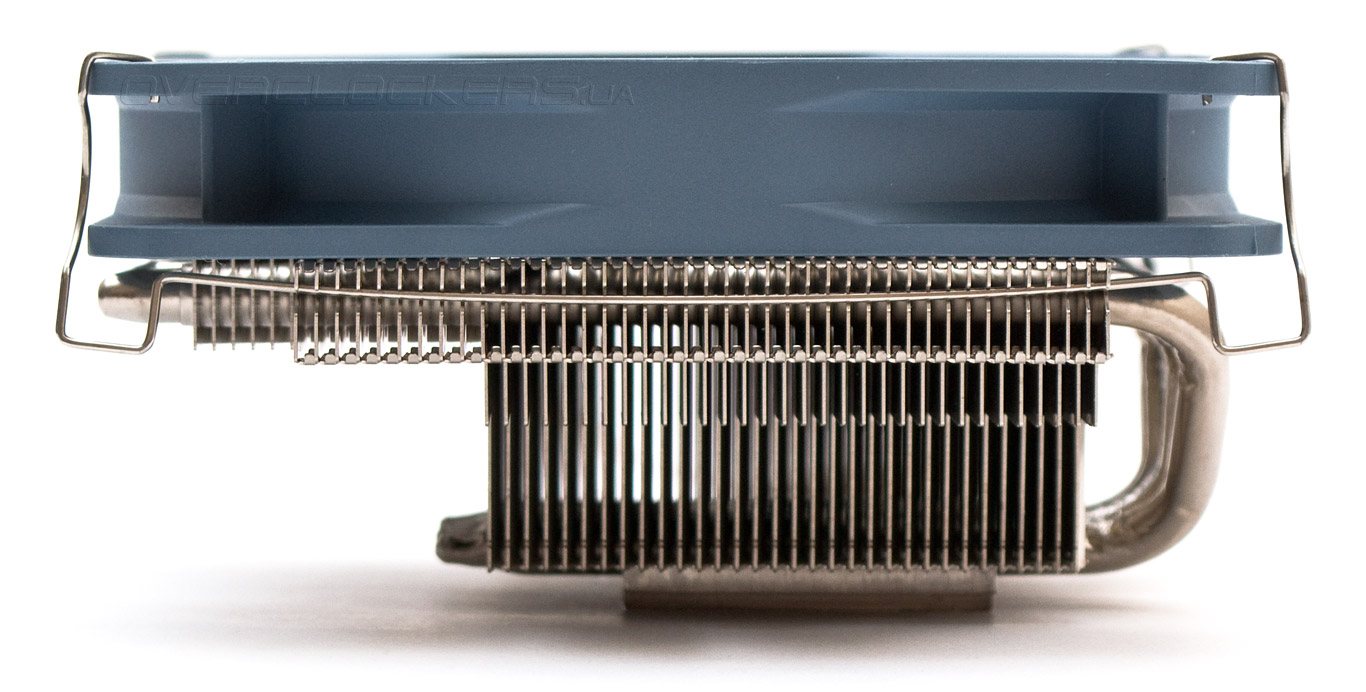

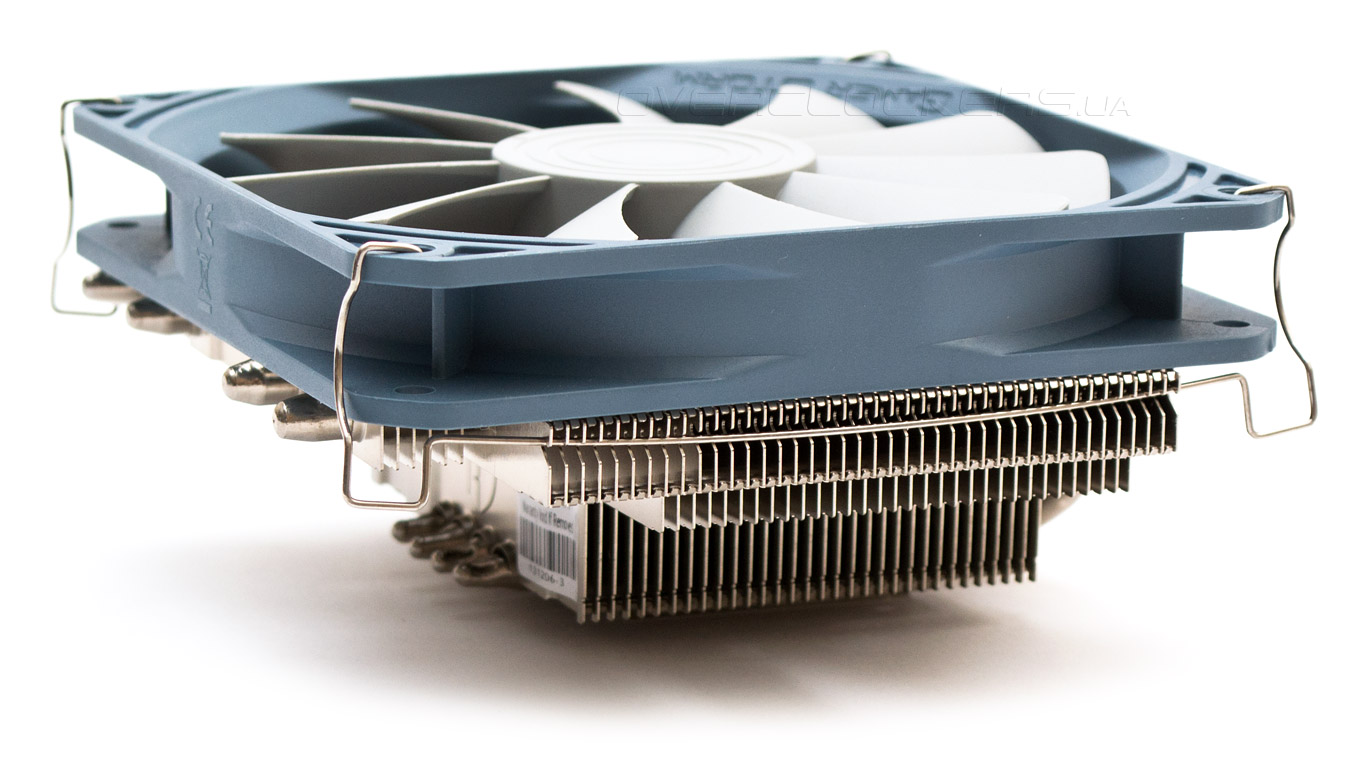

Только при правильной установке скоб вентилятор не будет выступать за общие габариты радиатора и мешать чему либо. Общая высота кулера при этом увеличивается до 60 мм.
