Обзор жидкостной системы охлаждения be quiet! Silent Loop 280mm

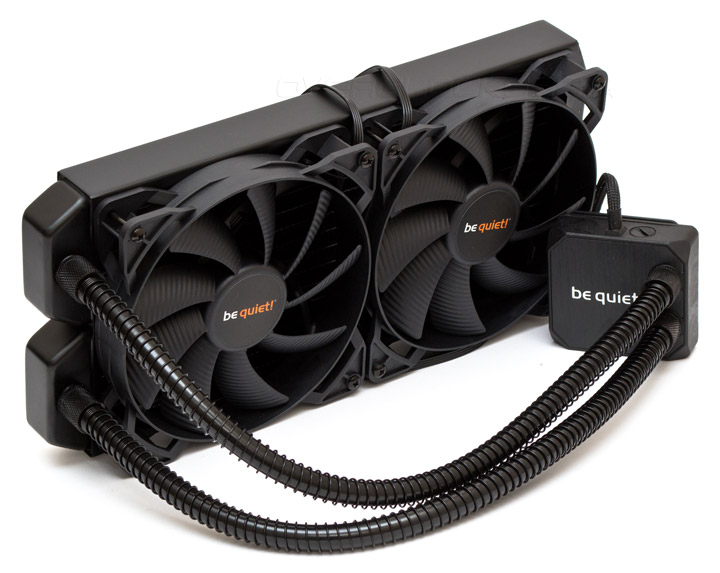

Мода на СВО типа All-In-One затронула практически каждого более-менее известного производителя компьютерных систем охлаждения. Добрался этот тренд и до компании be quiet!, которая взяла курс на постоянное расширение ассортимента своей продукции. По секрету отметим, что они не стали изобретать велосипед и воспользовались в своих новых разработках помощью именитой Alphacool. Первая серия СВО от компании получила название Silent Loop и в нее входят три модели со 120-, 240- и 280-мм радиатором. Чем больше, тем лучше, решили мы, и взяли на тест флагманское решение линейки — Silent Loop 280mm. Посмотрим, на что она способна в деле.

be quiet! Silent Loop 280mm

Упаковка и комплект поставки

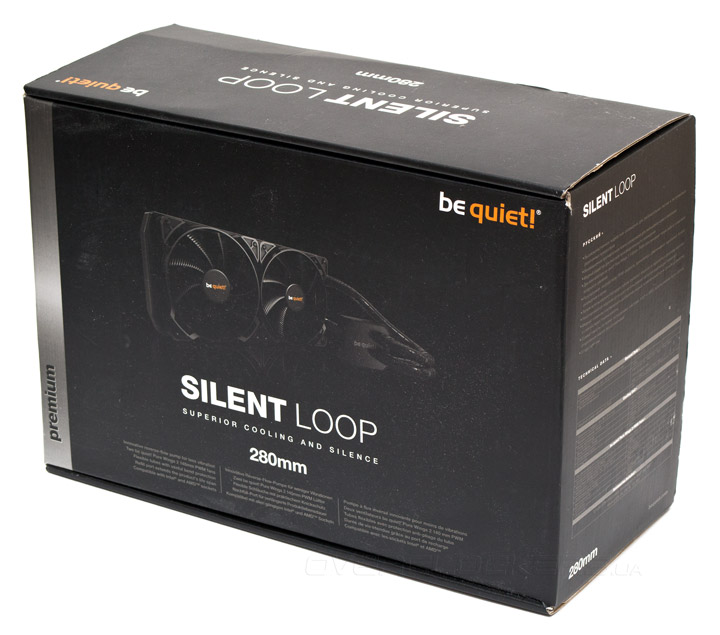

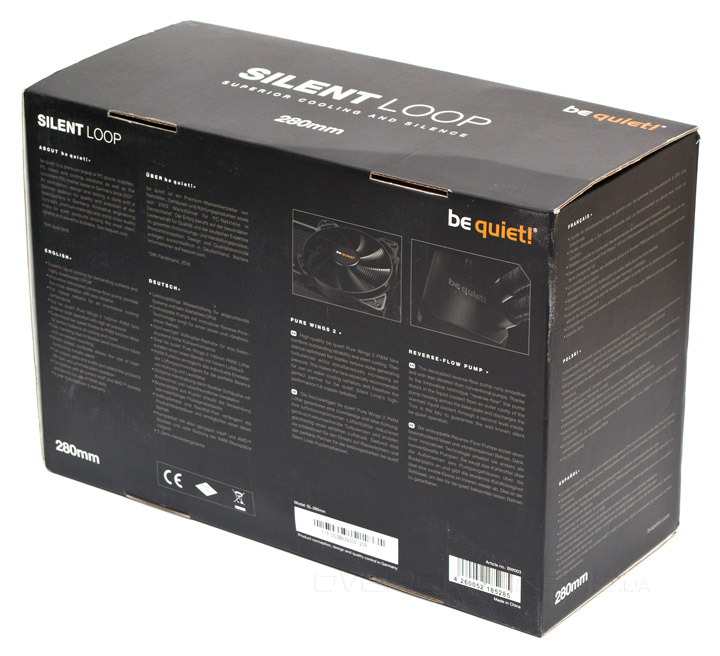

Коробка оформлена в фирменном черно-белом стиле компании. Фотография продукта находится на лицевой крышке упаковки, технические характеристики указаны на боковине, а сзади есть краткое описание основных достоинств системы. Защита от повреждений при транспортировке состоит лишь из внутренней формы из прессованного картона и множества пакетиков. Потому обращаться с этой коробкой стоит бережно.

be quiet! Silent Loop 280mmbe quiet! Silent Loop 280mm

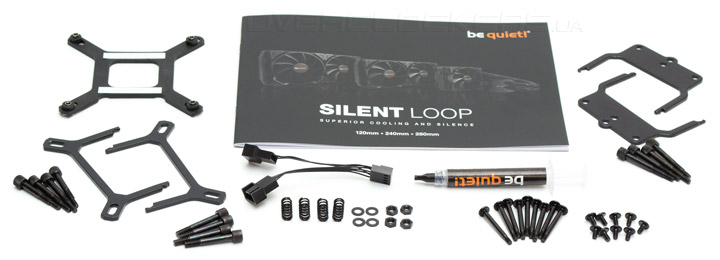

Кроме радиатора, совмещенного с водоблоком, и двух 140-мм вентиляторов, в комплекте поставки были обнаружены следующие детали:

  • инструкция по установке и эксплуатации;
  • четырехконтактный разветвитель для вентиляторов;
  • шприц с термоинтерфейсом;
  • пластиковая усилительная пластина для сокетов Intel LGA 775, 115х и 1366;
  • две крепежные лапы для установки водоблока на процессорные разъемы Intel;
  • набор из четырех длинных монтажных винтов для сокетов Intel LGA 775, 115х и 1366;
  • набор из четырех длинных монтажных винтов для сокетов Intel LGA 2011;
  • комплект из четырех монтажных пружин, прокладок и гаек;
  • девять длинных винтов для крепления пропеллеров к радиатору;
  • девять коротких винтов для установки радиатора на корпус;
  • две крепежные лапы для сокетов AMD;
  • четыре длинных монтажных винта для сокетов AMD.
be quiet! Silent Loop 280mm

Внешний вид

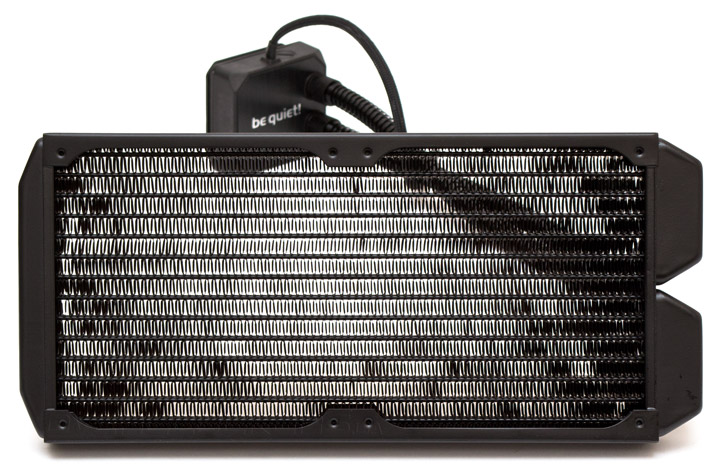

Дизайн be quiet! Silent Loop 280mm мало чем отличается от других похожих систем. Однако дьявол кроется в деталях. Тело радиатора имеет размер 319х144х30 мм и поддерживает монтаж двух 140-мм вентиляторов. Сам радиатор состоит их 16 водяных каналов, между которыми проложена гофрированная лента со средней плотностью в 15–17 ребер на дюйм. Зазор между ее ребрами — около 2 мм. Суммарная площадь рассеивания тепла — 7700 см2.

be quiet! Silent Loop 280mm

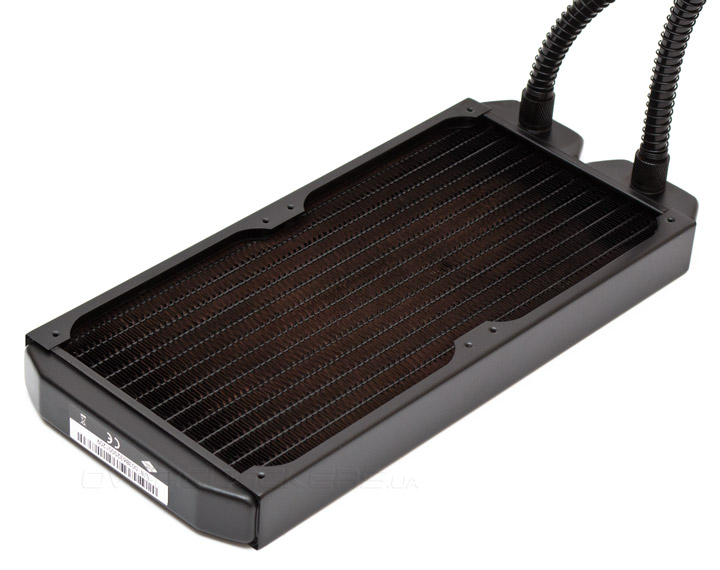

Радиатор медный, в чем легко можно убедиться, взглянув на него слегка под углом. Это не только улучшает скорость теплообмена в сравнении с алюминиевыми радиаторами, но и сильно снижает риск окисления с последующим засорением помпы и водяных каналов. Заправлен радиатор специальной жидкостью с антикоррозийными и антибактериальными присадками, потому при замене стоит использовать сходный по свойствам хладагент.

be quiet! Silent Loop 280mm

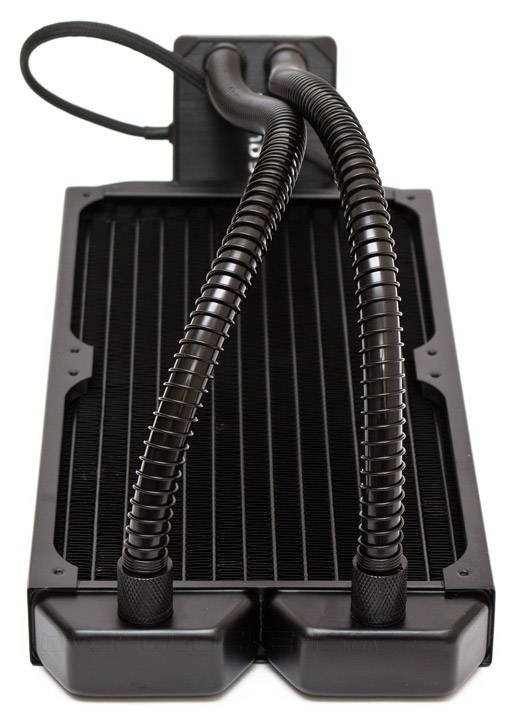

Радиатор и водоблок соединены гибкими шлангами с 11-мм внешним диаметром и длиной в 390 мм. На них надеты пружины, препятствующие перегибу. Шланги закреплены с обеих сторон нарезными ¼″ фитингами, что, несомненно, облегчит жизнь пользователя при обслуживании или апгрейде данной системы. Шланги жестко закреплены на радиаторе под углом в 90 градусов и не имеют возможности поворота. В целом, это тоже неплохо — меньше шансов на попадание в контур воздуха.

be quiet! Silent Loop 280mm

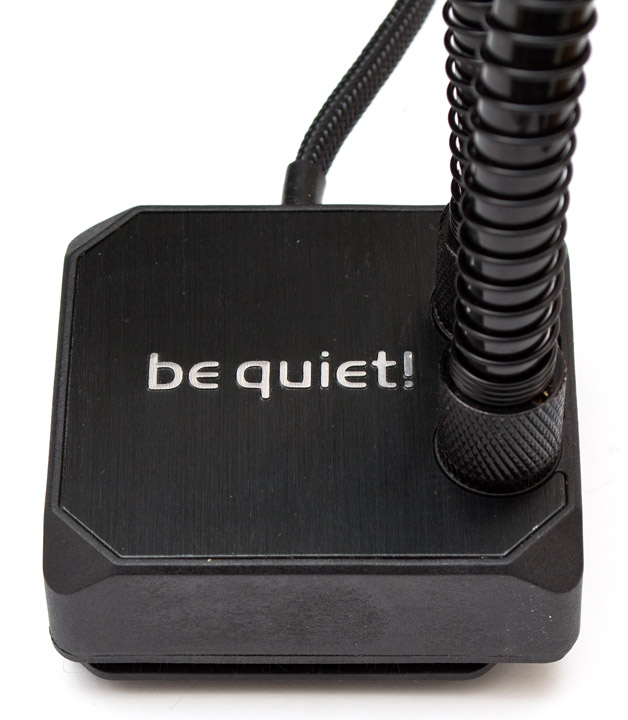

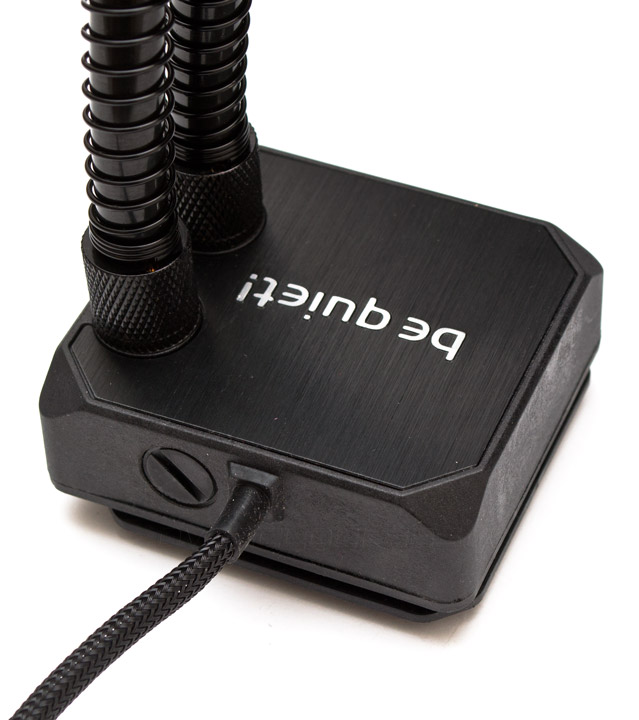

Водоблок совмещенный с помпой имеет относительно небольшой размер (66х73х31 мм). Корпус пластиковый со скошенными уголками, а его верхняя грань представляет собой красивую пластину из черного шлифованного алюминия с серебристым логотипом компании.

be quiet! Silent Loop 280mm

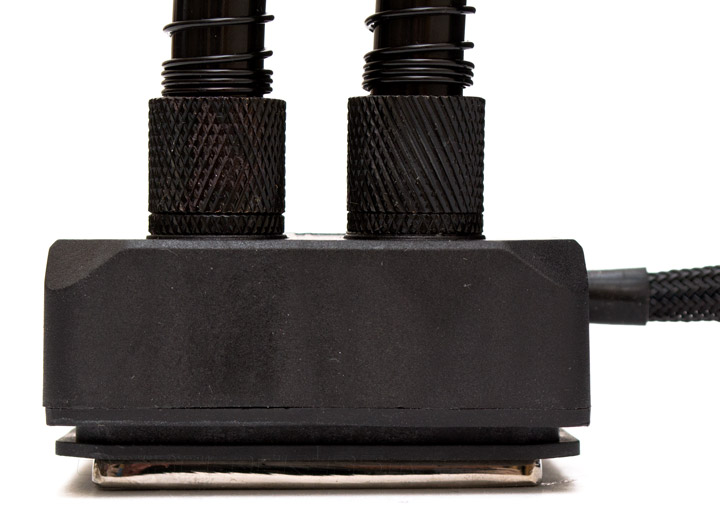

Шланги соединяются с водоблоком со стороны верхней панели с помощью прямых нарезных фитингов. 250-мм трехконтактный шнур питания в оплетке заходит в корпус сверху, а левее от него находится вывинчиваемая пробка для заправки контура СВО.

be quiet! Silent Loop 280mm

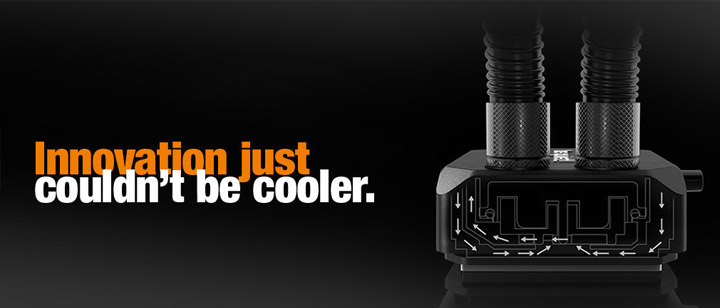

Внутри установлена реверсивная электрическая помпа центрифугального типа с керамическим подшипником. Ее инновация заключается в том, что жидкость поступает на медный микроканальный теплообменник с боков, а засасывается помпой сверху над ним. Так обеспечивается оптимальная циркуляция потока и уменьшается вибрация. Помпа работает с постоянной скоростью в 2200 об/мин при 12 В напряжения и производитель категорически не рекомендует ее снижать. Впрочем, это и ненужно. Ведь на полной скорости она издает всего лишь 35 дБ (А) шума, ее можно услышать, лишь приблизившись на 10–15 см. Это самая тихая помпа из всех необслуживаемых СВО, которые мне доводилось встречать. Конечно, после установки на материнскую плату появляется дополнительный шум и вибрации, но это уже зависит от того, насколько хорошо сделано само шасси.

be quiet! Silent Loop 280mm

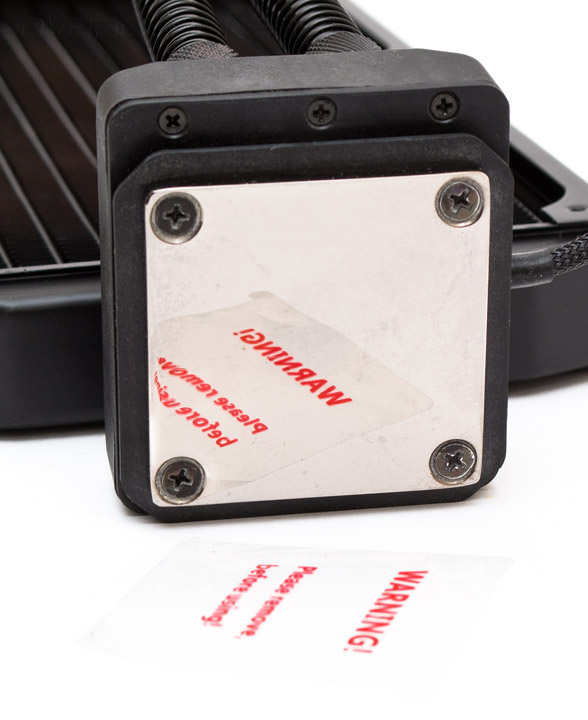

Основание водоблока сделано из никелированной меди. Оно удерживается четырьмя винтами, а еще три скрепляют корпус. Подошва зеркальная, ровная в центральной части, но имеющая изгибы по бокам, что хорошо просматривается в отражении.

be quiet! Silent Loop 280mm

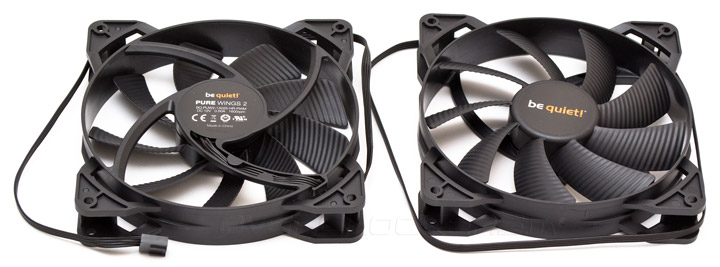

В качестве комплектных вентиляторов используется пара 140-мм be quiet! Pure Wings 2. Они крепятся к радиатору при помощи длинных винтов, без какой либо виброизоляции. Подшипник — нарезная втулка скольжения. Управление скоростью вращения осуществляется с помощью ШИМ, допустимые скорости находятся в диапазоне от 500 до 1600 об/мин. При управлении напряжением они способны стартовать с 3 В. Паразитных призвуков эти пропеллеры не имеют, но при установке на радиатор их не слышно лишь до 600 об/мин и 40 дБ (А). Все что выше — уже хорошо ощутимо на слух. Максимальная скорость в 1600 об/мин сопровождается 64 дБ (А) шума и это довольно громко, хотя звук крыльчатки и не носит раздражающий характер. Длина четырехконтактного шнура питания без оплетки — 450 мм. Электрические характеристики видны на фотографии. В комплекте есть разветвитель, позволяющий подключить оба вентилятора в один разъем.

be quiet! Silent Loop 280mm

Перейдем к установке СВО и тестированию её эффективности.
