Обзор корпуса Fractal Design Define R4

Fractal Design — молодая и малоизвестная в наших краях скандинавская компания, основанная в 2007 году, в Гётеборге, человеком по имени Хеннс Уоллин (Hannes Wallin). Центральное место в ассортименте товаров, предлагаемых Fractal Design, занимают компьютерные корпуса, дополняемые блоками питания и вентиляторами. Штаб-квартира бренда, ответственная за разработку и дизайн всей линейки продукции находится в Швеции, хотя производственные мощности традиционно расположены в Китае. Использование в составе названия математического понятия «фрактал» (буквально — повторяющийся паттерн, схема, конструкция) полностью оправдано, ведь строго идентичный стиль и выдержанный дизайн присутствуют во всех произведенных корпусах, независимо от размера и назначения. Всего за шесть лет данному бренду удалось добиться недюжинной популярности среди энтузиастов во всем мире. И вот, волна наконец-то докатилась до Украины. Представляем вниманию искушенных читателей обзор наиболее знаковой для компании Fractal Design модели шасси — Define R4.

Fractal Design Define R4


Характеристики

Модель Fractal Design Define R4
Тип корпуса Midi-Tower
Размеры, мм 464 (В) x 232 (Ш) x 523 (Г)
Материал Сталь, пластик
Вес, кг 12,3
Цвет Черный
Форм-фактор ATX / Micro ATX / Mini-ITX
Устройства 5,25” 2
Устройства 3,5” внешние
Устройства 3,5” / 2,5” внутренние 8 / 10
Поддерживаемое количество карт расширения 7 + 1
Вентиляторы передний — 2 х 120 / 140 мм (один установлен)
верхний — 2 x 120 / 140 мм (опционально)
нижний — 1 х 120 / 140 мм (опционально)
боковой – 1 х 120 / 140 мм (опционально)
тыловой — 1 х 120 / 140 мм (установлен)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее шумоизоляция, окно на левой боковой панели (опция)


Упаковка и комплект поставки

Fractal Design Define R4 поставляется в стандартной на первый взгляд, но очень тяжелой на ощупь упаковке. Масса коробки вместе с содержимым составляет около 14 кг. Полиграфия одноцветная, но это не мешает увидеть и прочитать на бортах всю необходимую информацию о продукте.

Fractal Design Define R4

Лаконичный комплект необходимых аксессуаров содержится в небольшой черной коробке, на которой указано количество и назначение каждой детали. Среди них:
  • девять стоек и девять винтов для материнской платы;
  • четыре винта для блока питания;
  • шесть кабельных стяжек;
  • 12 резиновых прокладок для вентиляторов;
  • восемь винтов с накатанной головкой для устройств 5,25”;
  • 32 винта для жестких дисков формата 3,5”;
  • 32 винта для накопителей 2,5”.
Там же находится подробная инструкция по сборке на десяти языках (включая русский) и красный листочек, разъясняющий порядок обращений по вопросам гарантии.

Fractal Design Define R4

Корпус может иметь один из трех вариантов расцветки: белую, полностью черную или черную с серебристой передней панелью. И две разновидности левой панели — с местом под вентилятор, либо с окном. Итого — шесть возможных комбинаций. На тест нам достался полностью черный экземпляр без окна.


Внешний вид

Fractal Design Define R4 представляет собой крупный корпус в форме параллелепипеда, без единой закругленной грани. Кому-то он покажется просто скучной коробкой, но мы точно знаем, что внешнее сходство с холодильником коварно навевает на покупателя самые приятные бессознательные ассоциации. Материал фронтальной открывающейся панели невозможно отличить по внешнему виду от полированного алюминия, но на самом деле — это пластик. Небольшая прорезь сверху справа выполняет функцию ручки. В закрытом состоянии никакого зазора между дверцей и панелью не остается, воздух поступает только через боковые отверстия.

Fractal Design Define R4

Откинув массивную дверцу влево, обнаруживаем, что она состоит из двух частей, скрепленных винтами. Изнутри панель подбита шумоизолирующим слоем поролона и удерживается на месте двумя магнитами. По углам приклеены небольшие резиновые прокладки, смягчающие удар о корпус при закрытии. Дверь можно поворачивать влево не более чем на 100 градусов.

Fractal Design Define R4

В верхней части фронта наблюдаем всего два отсека для устройств 5,25”, закрытых легкосъемными заглушками. Дверца прилегает к ним вплотную, поэтому установить сюда какое-либо устройство с выпирающими частями не получится. Справа незаметно расположен тумблер ступенчатого котроллера скорости вентиляторов. Он имеет три позиции переключения — 5, 7 или 12 вольт и рассчитан на подключение трех вентиляторов.

Fractal Design Define R4

Решетчатые заглушки оборудованы удобными защелками, снимать и ставить их можно без особого труда с внешней стороны корпуса.

Fractal Design Define R4

Демонтировав заглушки, мы видим, что они лишены пылевых фильтров, а отсеки ничем не закрыты. Это не очень хорошо, ведь в случае отсутствия устройств 5,25” львиная доля пыли будет проникать в корпус именно здесь.

Fractal Design Define R4

Упомянутый факт удивляет, поскольку ниже, за решеткой воздухозаборника расположена обойма вентиляторов, снабженная отличным пылевым фильтром. Чтобы получить к ней доступ, требуется нажать на верхние уголки решетки.

Fractal Design Define R4

Опустив решетку вниз, мы увидим съемную пластиковую обойму, рассчитанную на два 120- или 140-мм пропеллера.

Fractal Design Define R4

Пластиковый лоток удерживается одной защелкой посередине. Чтобы извлечь пылевой фильтр, понадобится открыть и наклонить обойму вентиляторов, после чего вытянуть рамку фильтра по направлению вверх. Позже мы вернемся к этому моменту более детально.

Fractal Design Define R4

Гнездо для микрофона и наушников, кнопки перезагрузки и запуска ПК, два порта USB 3.0 и два USB 2.0 вынесены на верхнюю кромку фронтальной панели. Ровно посередине и вокруг клавиши запуска находится индикатор питания синего цвета. Светодиод активности накопителей отсутствует. Традиционная претензия к подобному вертикальному расположению органов управления — вероятность быстрого накопления в них пыли.

Fractal Design Define R4

Верхняя панель плоская. В задней части — два посадочных места для вентиляторов, закрытых сотовыми решетками и пластиковыми заглушками изнутри. Сюда можно установить 120- либо 140-мм модели. Отверстия расположены таким образом, что без переделок подойдут под крепление 240- или 280-мм радиаторов СВО.

Fractal Design Define R4

Левая боковая панель оснащена удобной ручкой и винтами с накатанной головкой, облегчающими снятие и установку. Посадочное место под один 120- или 140-мм пропеллер вырезано напротив слотов расширения и закрыто пластиковой заглушкой изнутри. В другом варианте корпуса здесь будет акриловое окно. На боковой грани пластиковой фронтальной панели проделана масса отверстий для вентиляции, общей площадью 56 см².

Fractal Design Define R4

Дверца имеет внушительный вес, поскольку сделана из довольно толстой стали и подбита слоем шумоизолирующего материала. Дополнительные ребра жесткости делают ее практически несгибаемой, что очень позитивно сказывается на общей крепости корпуса.

Fractal Design Define R4

К пластиковой заглушке вентилятора приклеен слой поролона и тряпичной материи общей толщиной в 10 мм.

Fractal Design Define R4

Правая боковая панель полностью глухая и по своей конструкции аналогична левой дверце. С этой стороны фронтальной панели есть такие же отверстия для вентиляции.

Fractal Design Define R4

На тыльной стороне шасси внимание привлекают заглушки слотов PCI, контрастно выкрашенные в белый цвет. Слотов всего семь плюс один вертикальный, находящийся сбоку. На вытяжку предустановлен 140-мм вентилятор, который при необходимости можно заменить моделью типоразмера 120 мм. Вверху находится узкая сотовая решетка, обеспечивающая дополнительный отток воздуха.

Fractal Design Define R4

Посадочное место блока питания закрыто длинным пылевым фильтром, который сложно извлечь, если корпус расположен близко к стене. Ориентация БП возможна как вентилятором вверх, так и вниз.

Fractal Design Define R4

Две трети днища закрыты упомянутым ранее пылевым фильтром, а в передней части приклеен серийный номер изделия. Здесь же сборщик получает доступ к винтам, удерживающим корзину накопителей.

Fractal Design Define R4

Передние ножки корпуса гораздо крупнее, чем задние. Состоят из пластиковой обоймы, стилизованной под металл и резинового основания, обеспечивающего хорошую виброизоляцию и сцепление с поверхностью. Ножки приподнимают корпус на 14 мм.

Fractal Design Define R4

Сняв фильтр, видим, что по центру днища предусмотрено посадочное место для одного 120- или 140-мм вентилятора.

Fractal Design Define R4

Внутреннее устройство

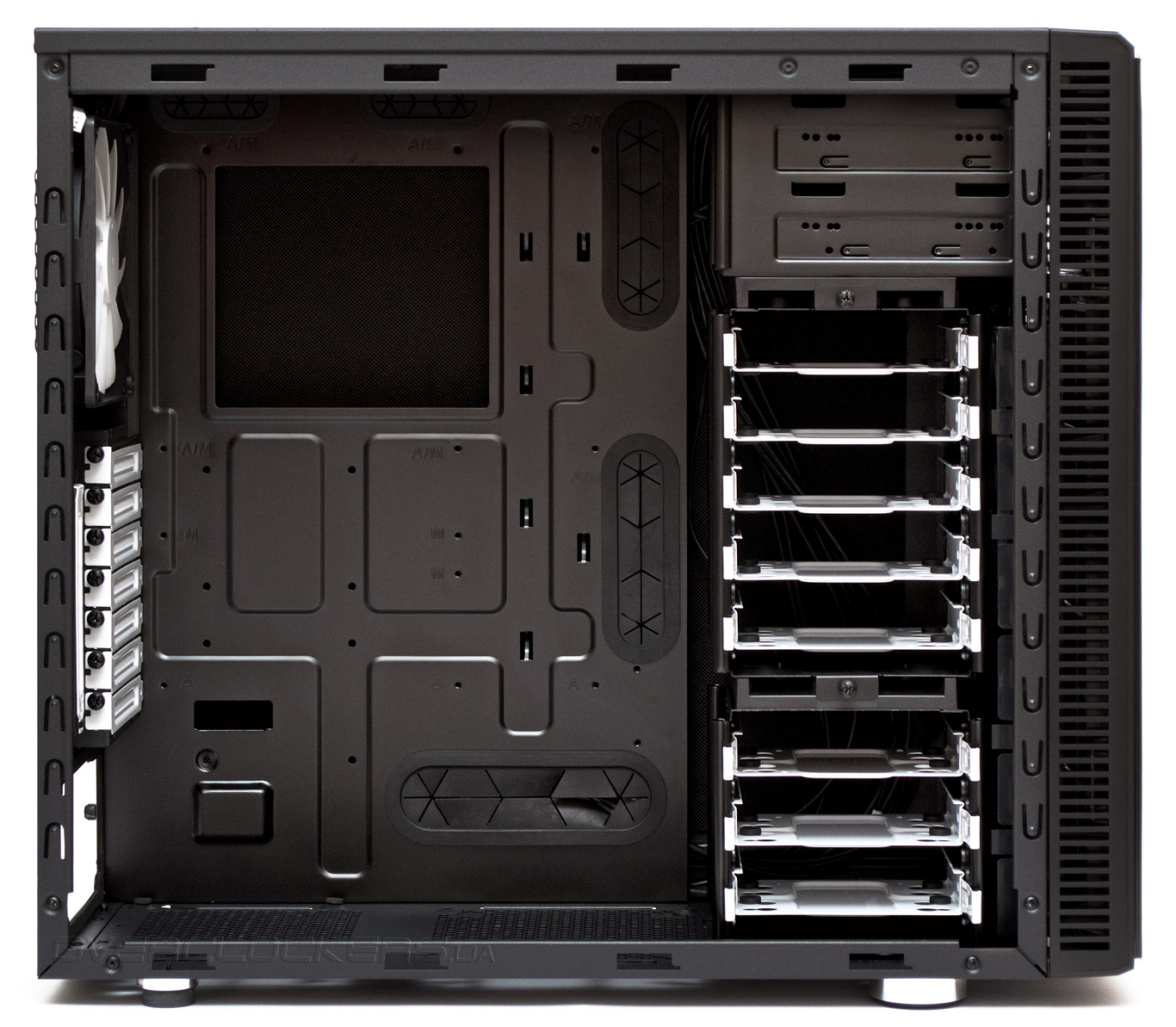

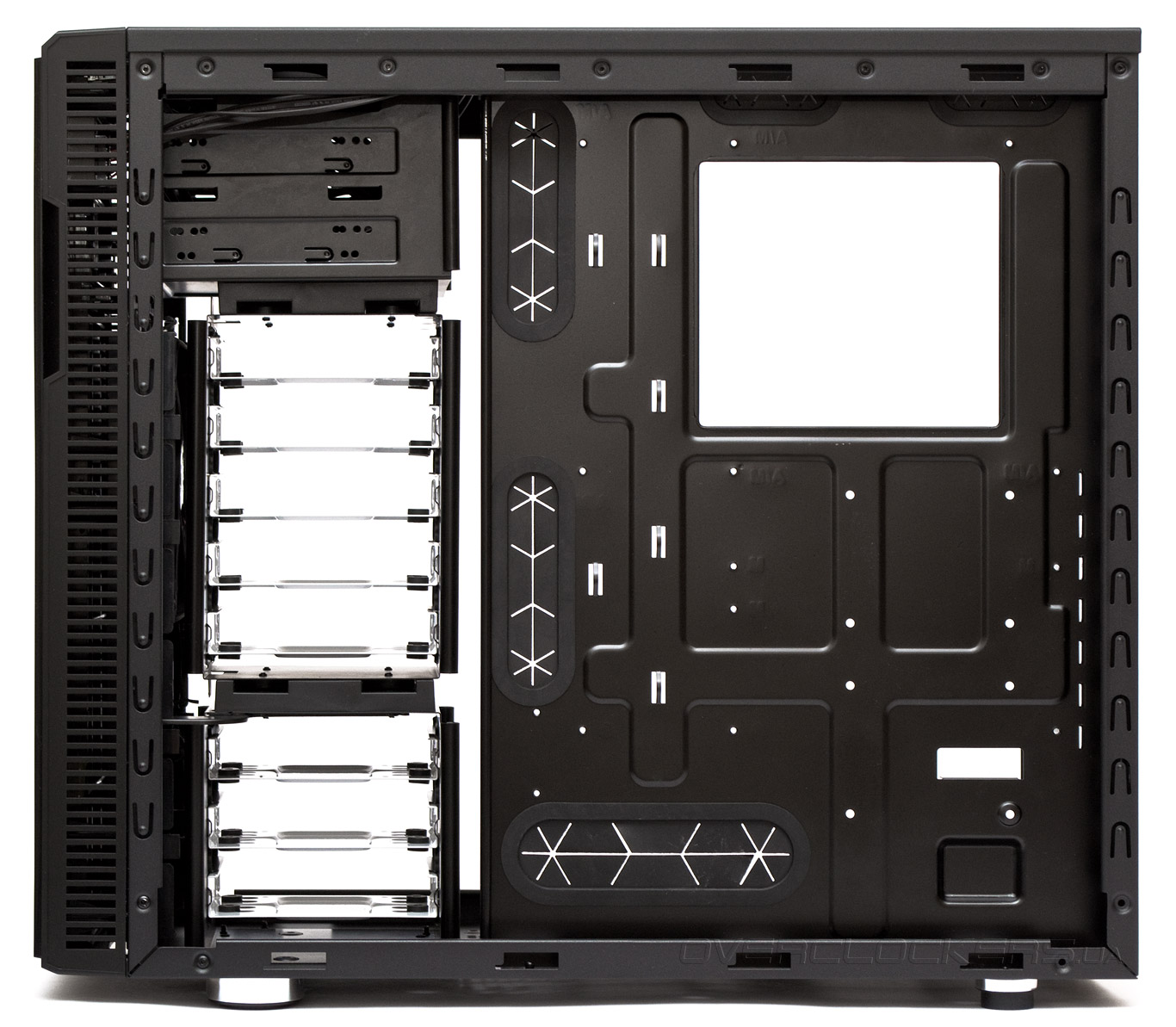

Fractal Design Define R4 рассчитан на установку стандартных материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера заявлена на отметке 170 мм. По нашим подсчетам, ничто не помешает поставить и 182-мм башню. Длина плат расширения составляет от 295 мм до 430 мм в зависимости от конфигурации корзин накопителей.

Fractal Design Define R4

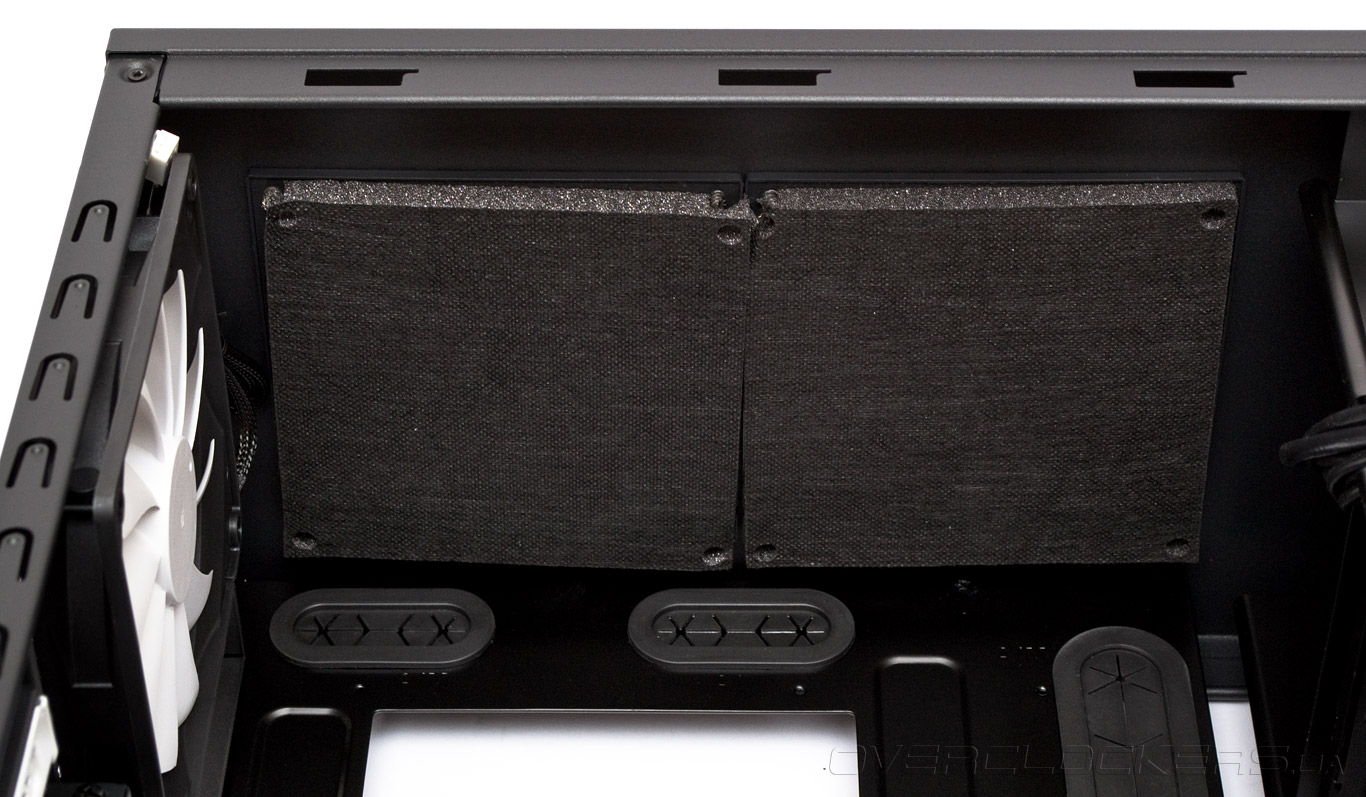

Со снятыми боковыми панелями жесткость корпуса значительно падает. Если в дверцах применен 1-мм металл, то в каркасе шасси его толщина составляет около 0,6–0,7 мм. Решетки верхних панелей по умолчанию закрыты заглушками. Если начинка будущей системы не отличается повышенным тепловыделением, то лучше их не снимать для снижения уровня шума.

Fractal Design Define R4

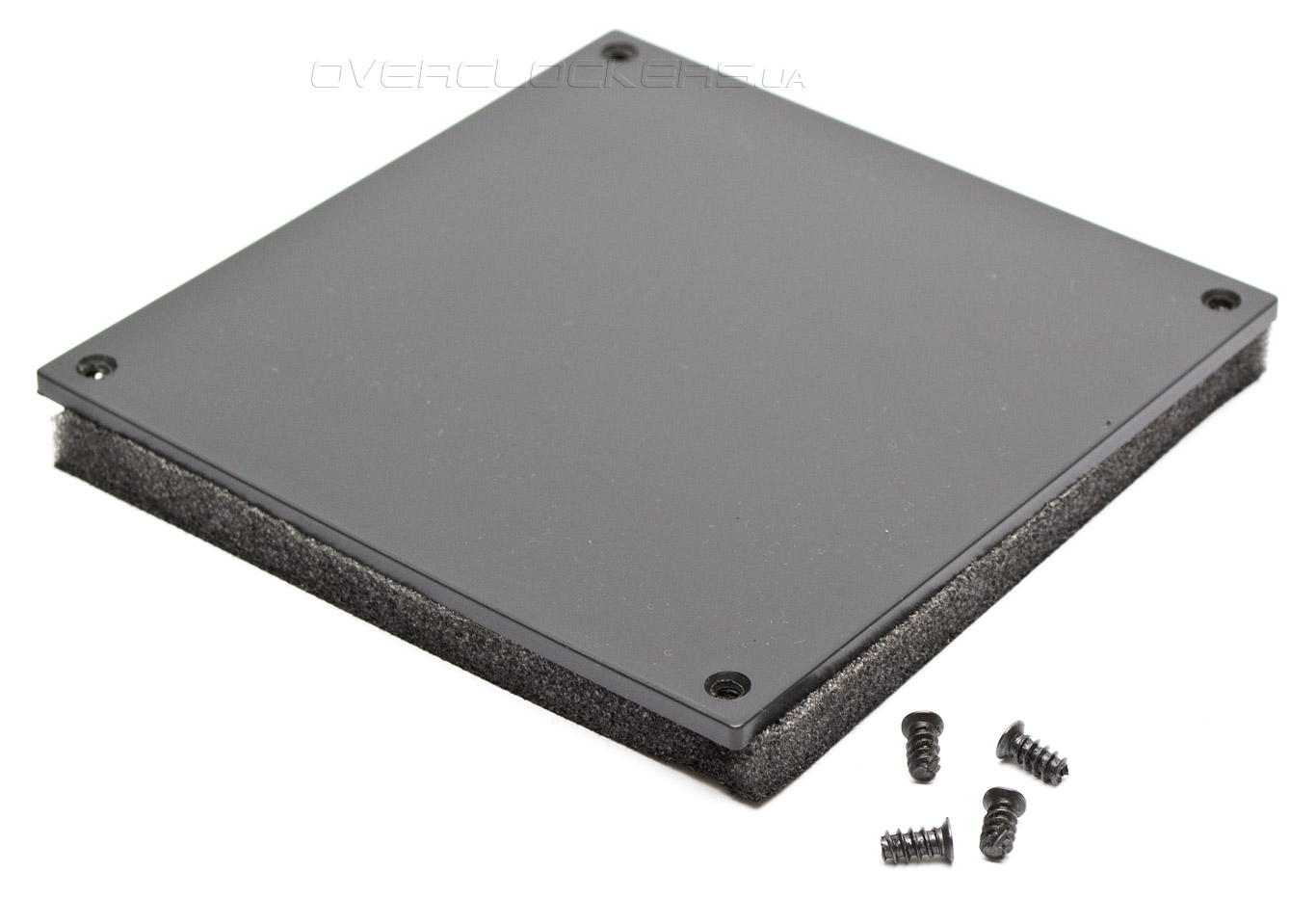

Заглушки состоят из пластиковой пластины и шумоизолирующего слоя. Шурупы, оставшиеся после демонтажа, можно использовать для крепления вентиляторов. Желательно не забыть при этом про комплектные резиновые прокладки, чтобы вибрация от пропеллеров не передавалась на корпус.

Fractal Design Define R4

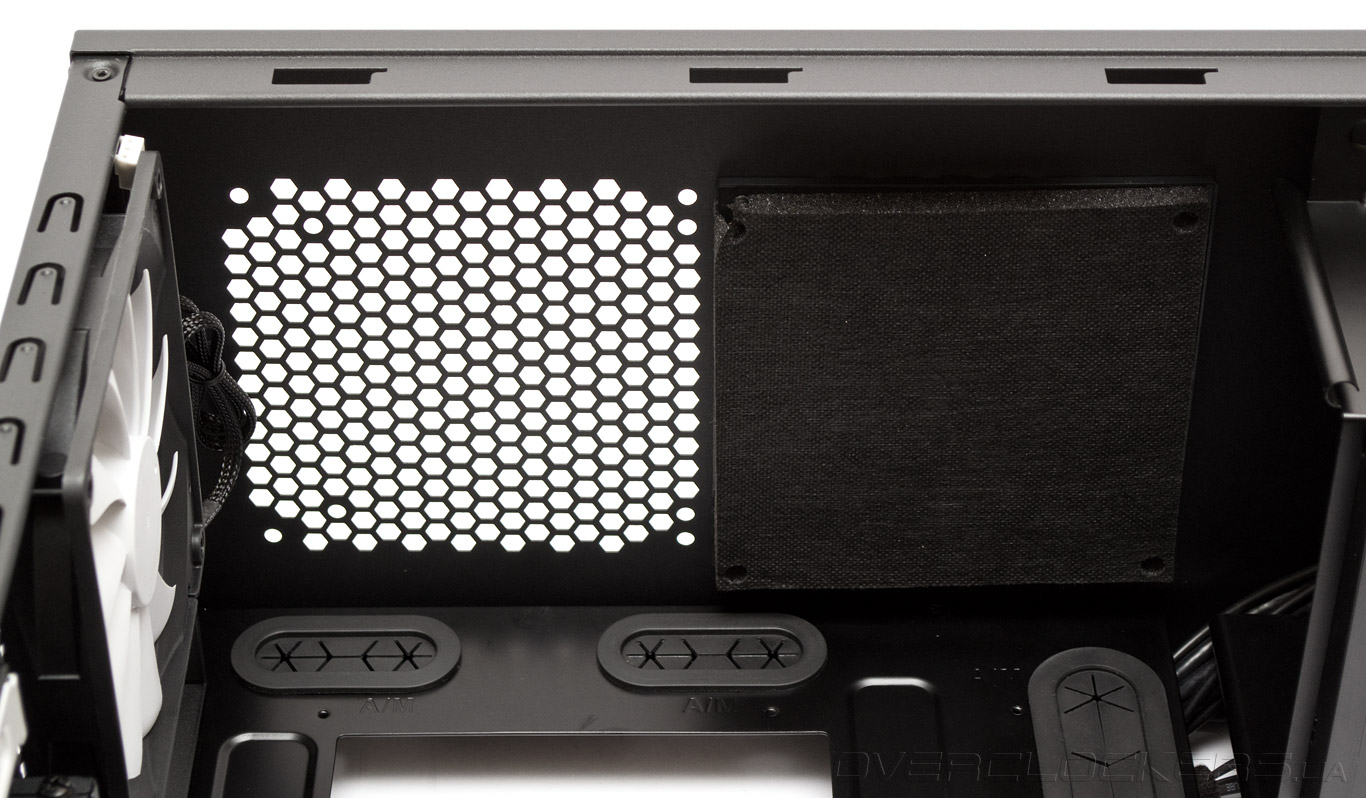

Если система создает большое количество тепла или требуется установка вентиляторов и радиатора СВО, заглушки легко снимаются. Запас клиренса от верхней панели до края материнской платы составляет 40 мм.

Fractal Design Define R4

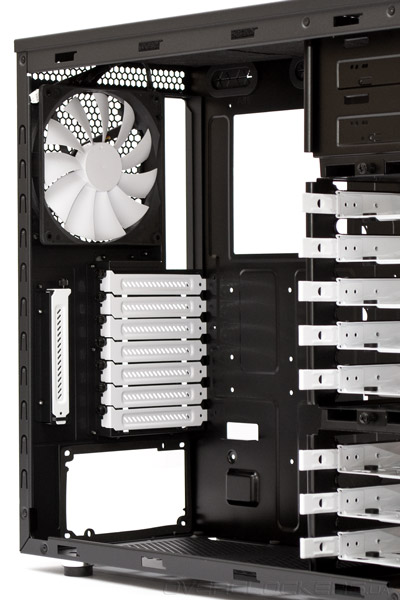

Семь горизонтальных слотов расширения и один боковой вертикальный закрыты вентилируемыми заглушками белого цвета. В качестве фиксаторов выступают винты с накатанной головкой. На выдув предустановлен 140-мм пропеллер с крыльчаткой белого цвета.

Fractal Design Define R4

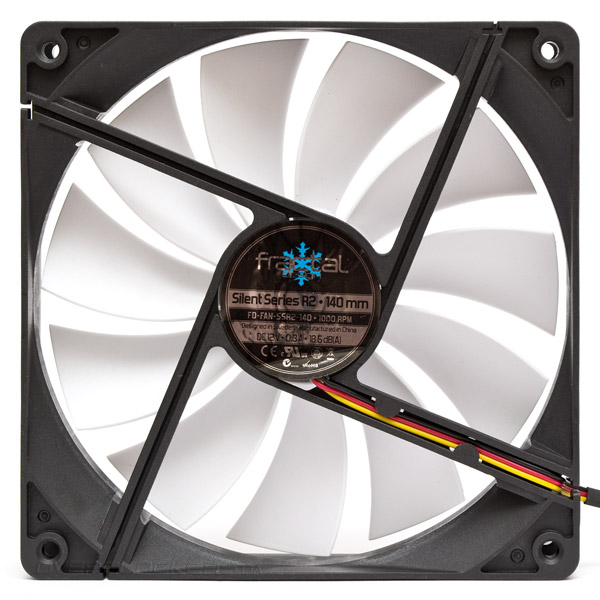

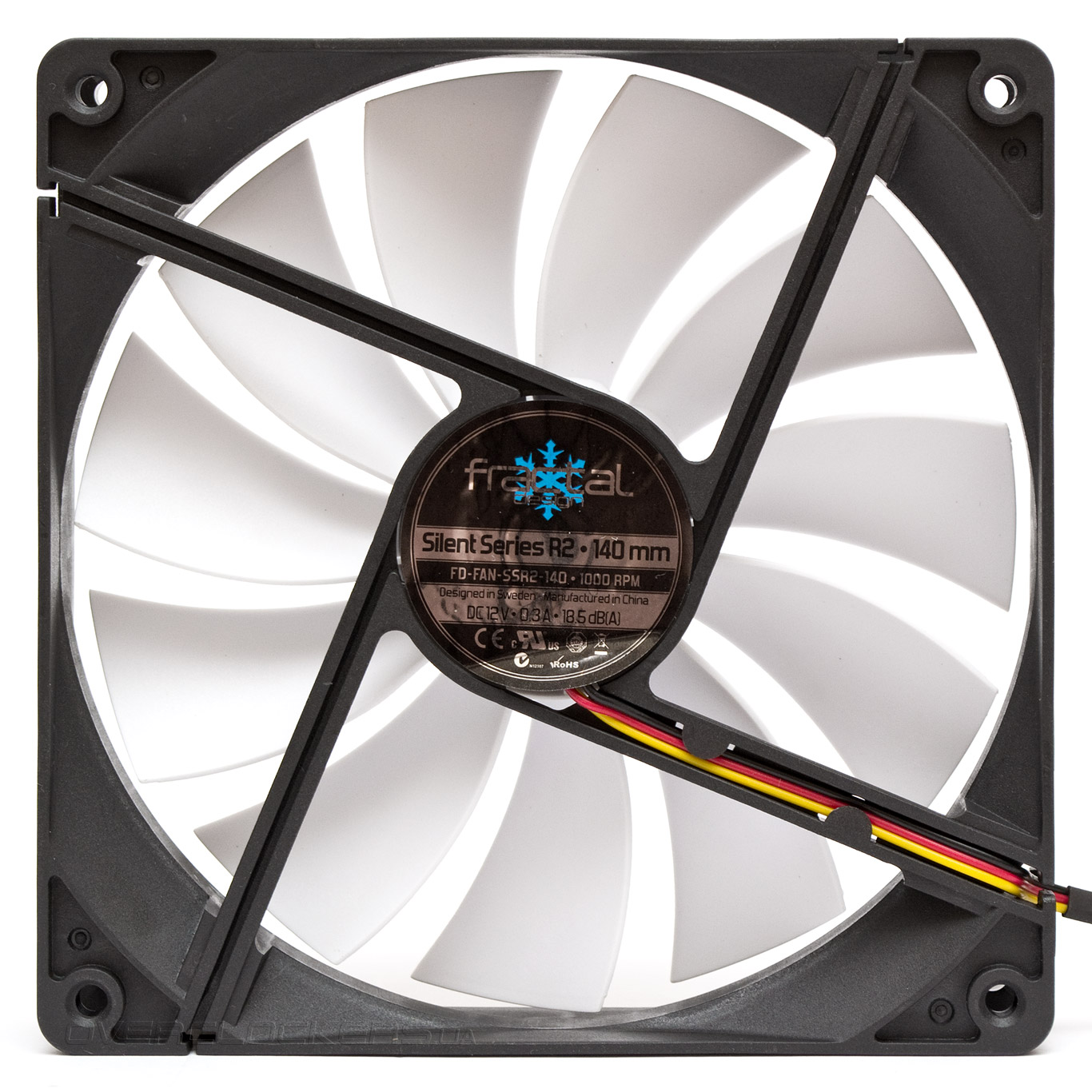

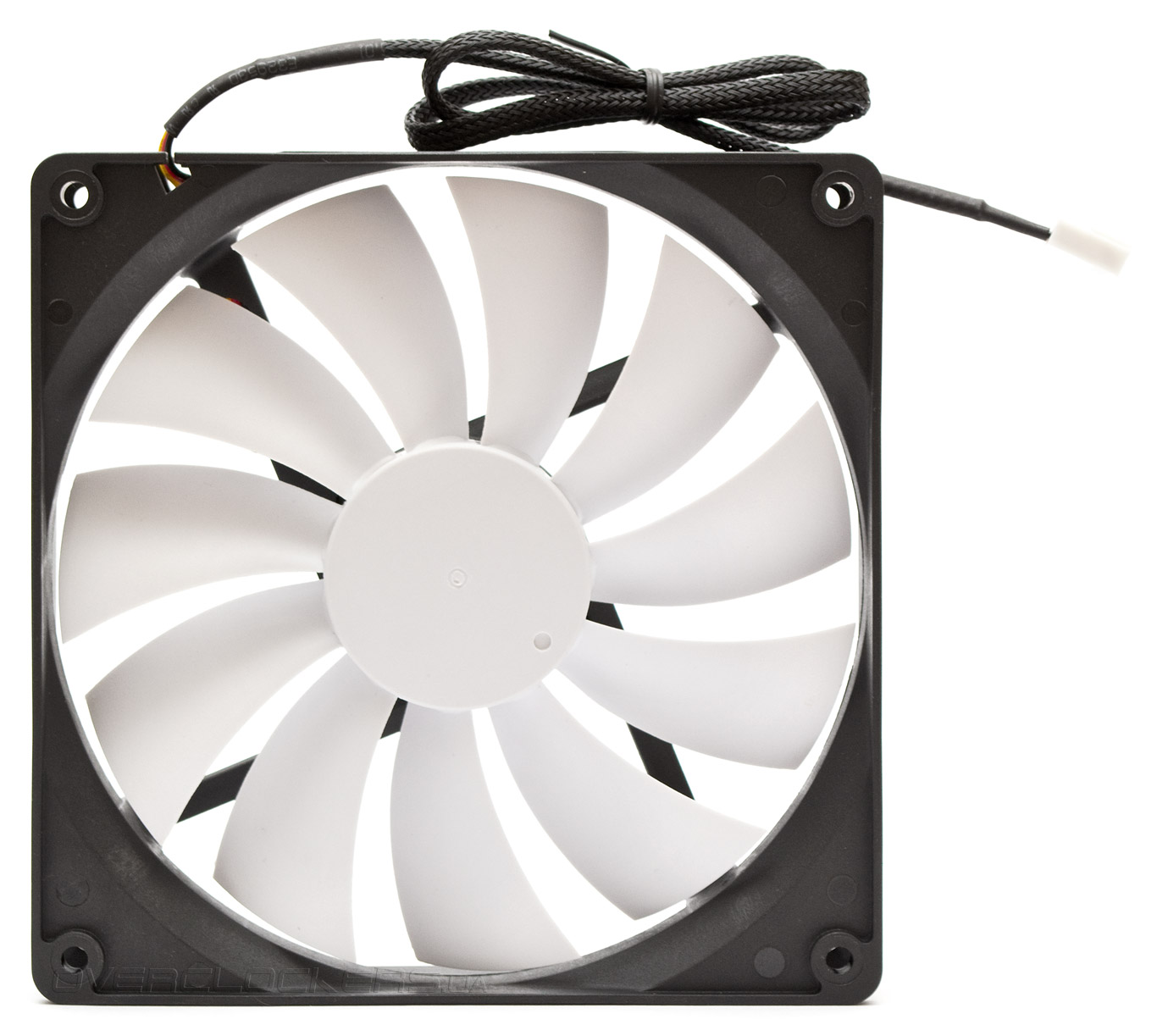

Вентилятор относится к линейке Fractal Design Silent Series R2, выполненной на основе гидродинамического подшипника. Длина шнура в оплетке составляет 500-мм, подключение — трехконтактное.

Fractal Design Define R4

Стартует крыльчатка с 4 В и 400 об/мин, создавая не более 35 дБ (А) шума. При 7 В получаем 650 об/мин и все еще тихие 37 дБ (А). На полной скорости (12 В, 1000 об/мин) вентилятор становится заметен, создавая звуковое давление в 43 дБ (А). Подшипник издает легкое потрескивание, которое может досадить любителям абсолютной тишины. Маркировку и заявленные технические характеристики можно рассмотреть на фотографии.

Fractal Design Define R4

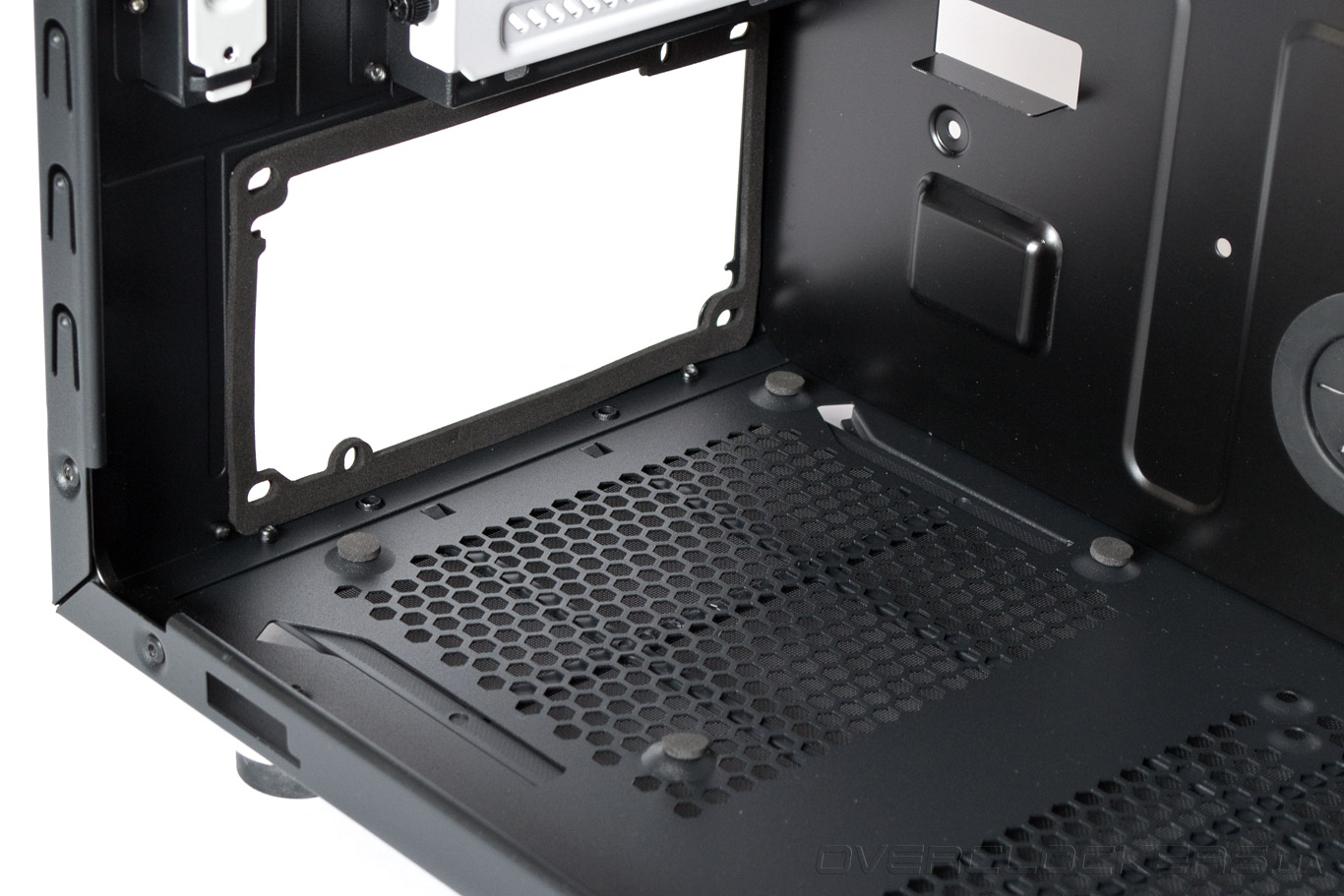

Посадочное место блока питания оборудовано демпферами на задней и нижней панели, снижающими уровень вибраций и шума.

Fractal Design Define R4

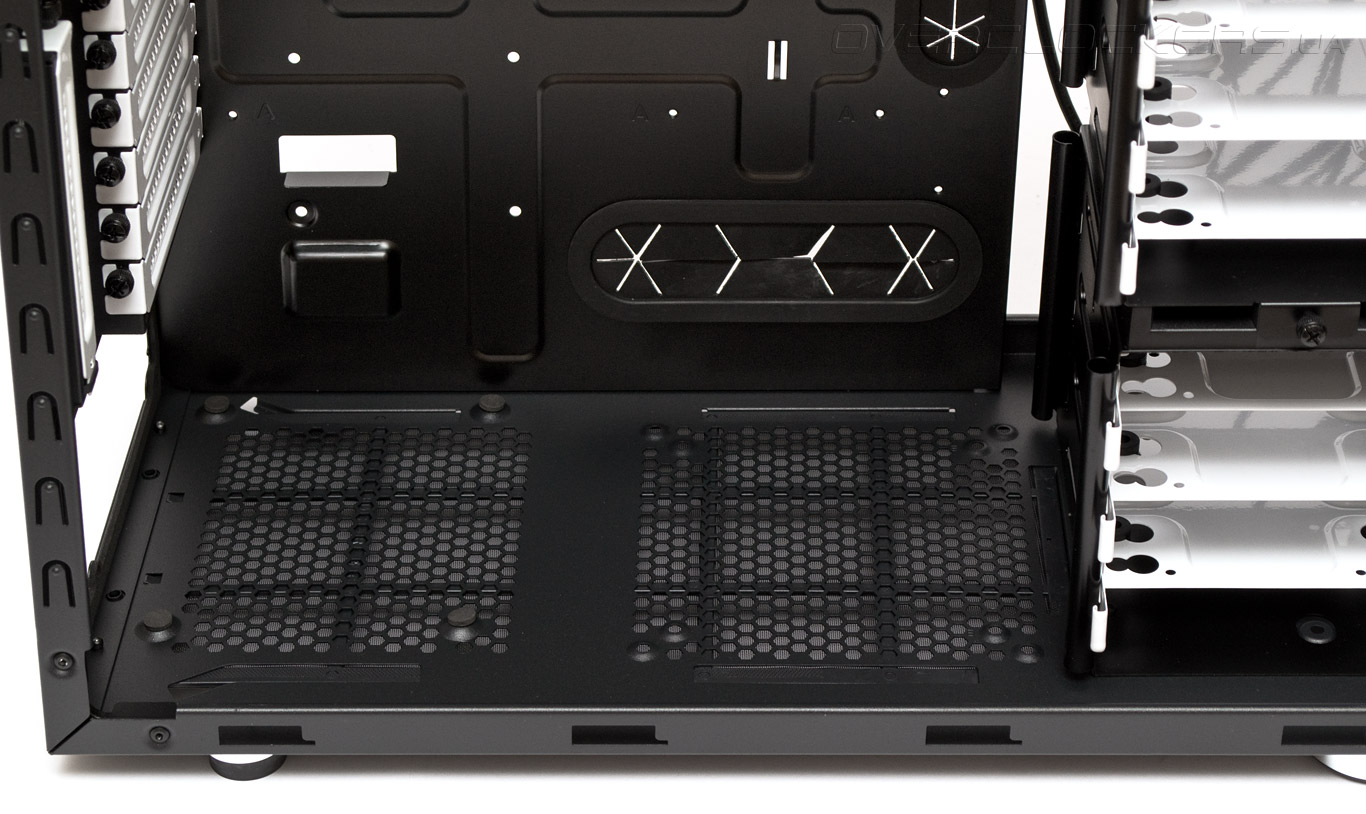

Посередине на днище можно установить 140-мм вентилятор, при условии, что блок питания не длиннее 170 мм и его провода не попадают в пропеллер.

Fractal Design Define R4

Стойка накопителей состоит из двух съемных корзин под 3,5” устройства и одной стационарной под 5,25”. Средняя удерживается с помощью двух винтов с накатанной головкой и ее можно легко развернуть в продольное положение. Тем самым значительно улучшится обдув жестких дисков. Если обе корзины стоят поперечно, для плат расширения остается 295 мм пространства.

Fractal Design Define R4

В среднюю корзину помещается до пяти накопителей в индивидуальных металлических каретках.

Fractal Design Define R4

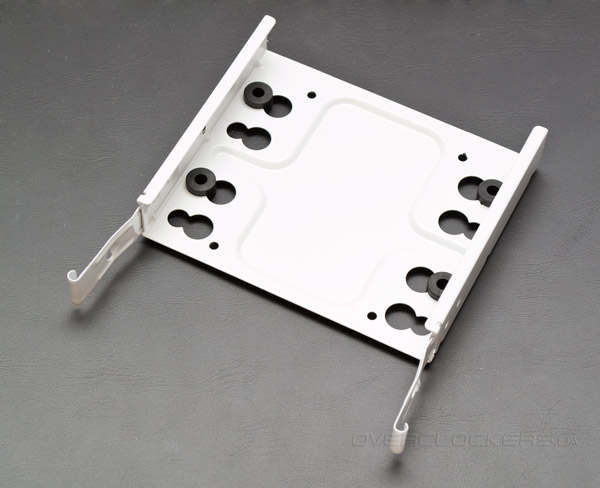

Салазки принимают как 3,5” жесткие диски так и 2,5” накопители. Есть виброизолирующие прокладки, которые нужно смещать в соседние отверстия, если средняя корзина расположена продольно, чтобы установленные диски не мешали передним вентиляторам. Днище салазок закрытое, что не очень хорошо для температурного режима HDD.

Fractal Design Define R4

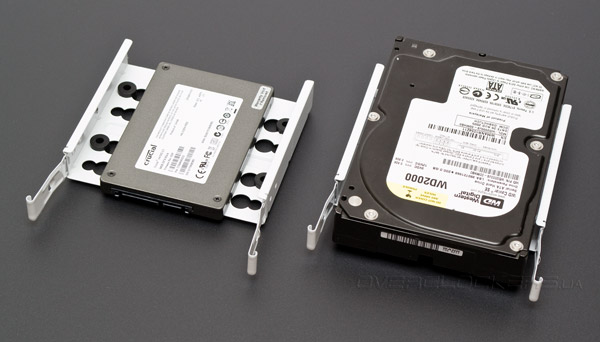

Оба типа накопителей крепятся к салазкам при помощи соответствующих винтов.

Fractal Design Define R4

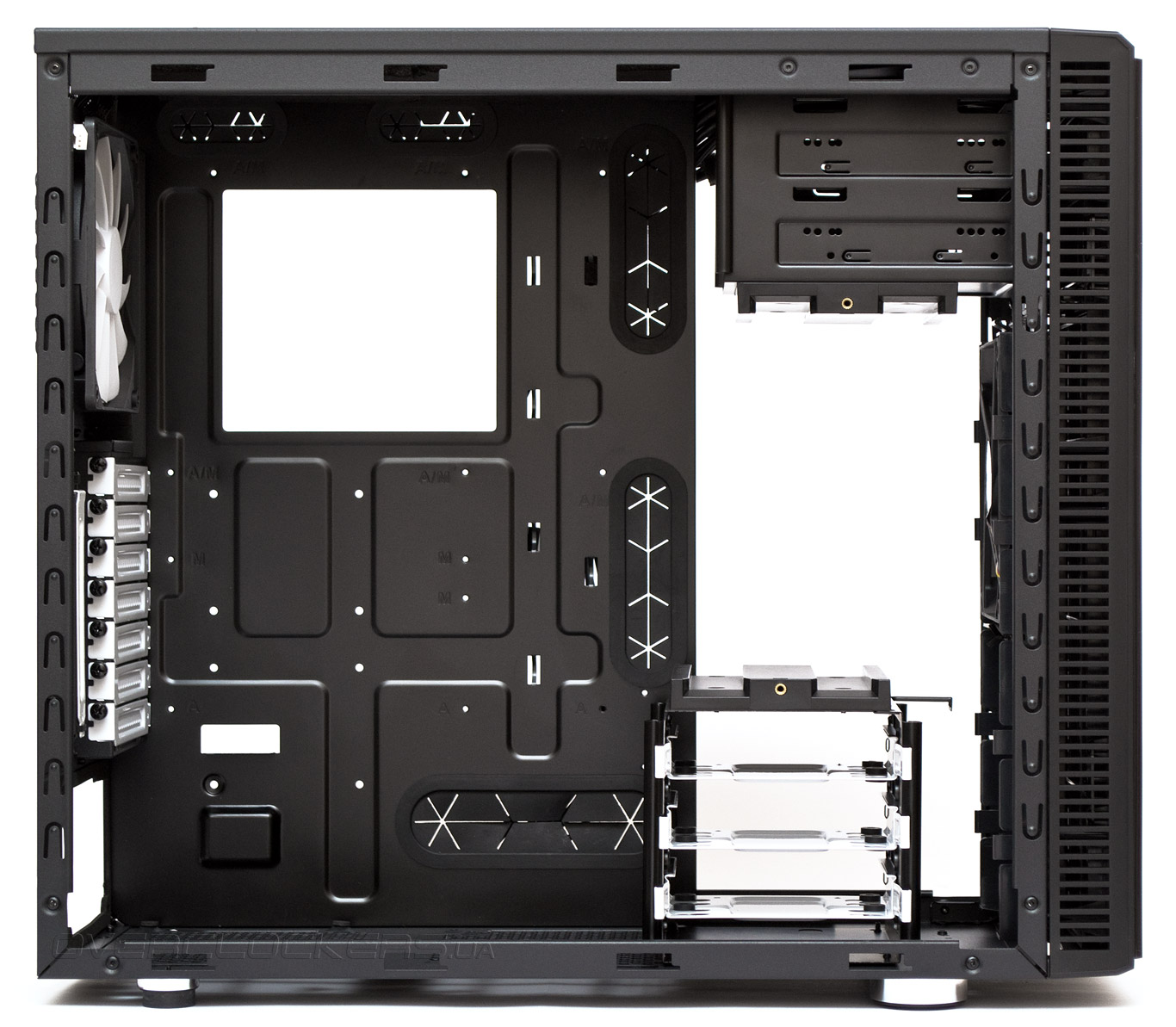

Сняв среднюю корзину, получим 430 мм по длине для плат расширения напротив 1–5 слотов. Здесь мы видим передний предустановленный 140-мм вентилятор, полностью идентичный заднему.

Fractal Design Define R4

В нижнюю корзину помещается три накопителя и по высоте она мешает 6 и 7 слотам расширения. Однако ее можно сместить либо снять полностью.

Fractal Design Define R4

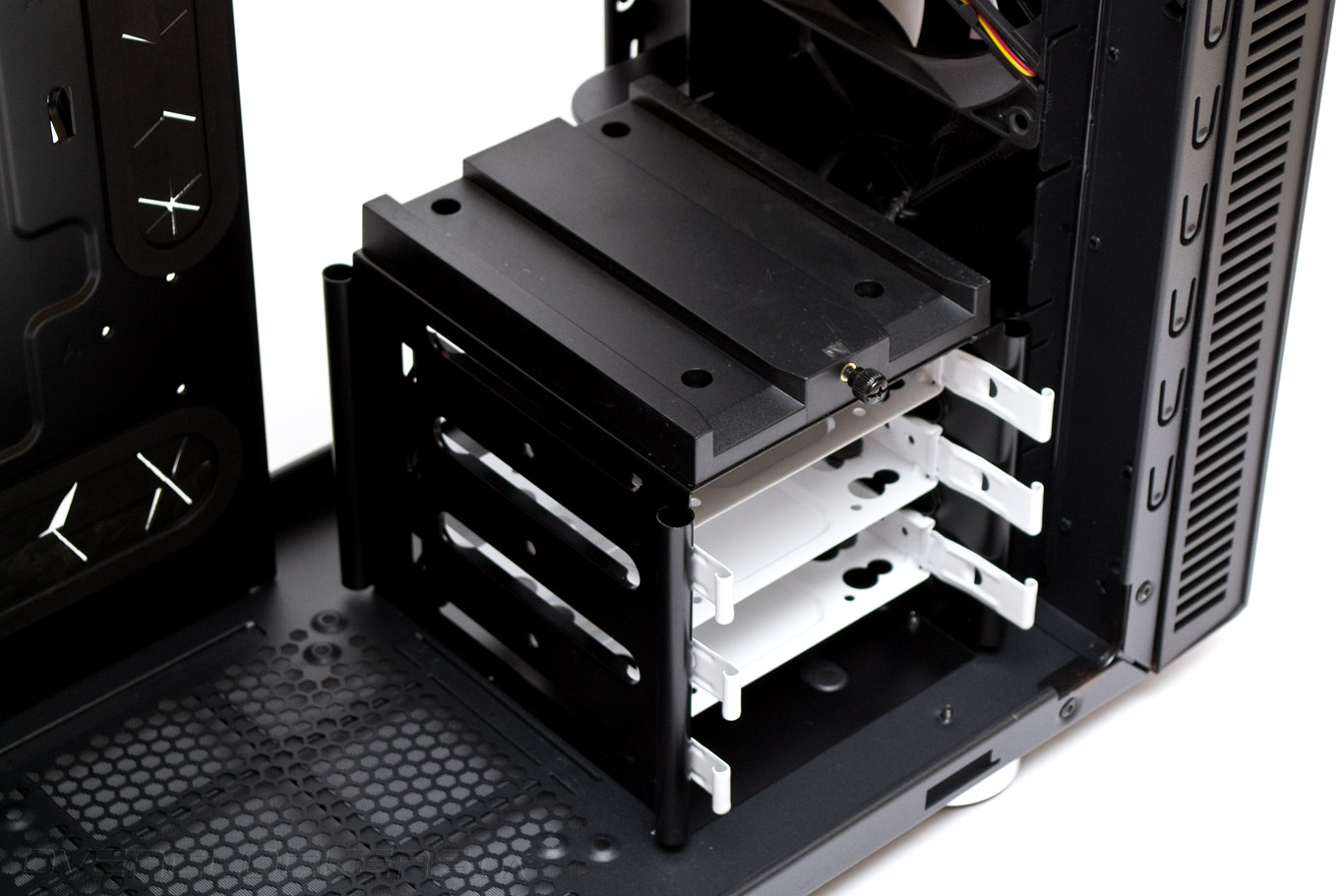

Например, здесь мы отодвинули нижнюю корзину от передней панели на пару сантиметров. Такая конфигурация позволит установить радиатор СВО на фронт. Корзину можно сместить еще дальше, на место нижнего 120-мм вентилятора или даже развернуть вдоль, поскольку их посадочные отверстия полностью совпадают.

Fractal Design Define R4

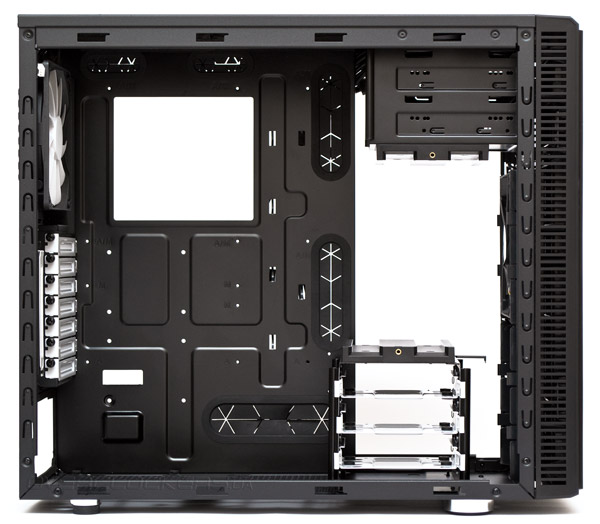

Можно и полностью снять все корзины. Тогда вперед поместится любой по толщине радиатор СВО на две 120- или 140-мм секции.

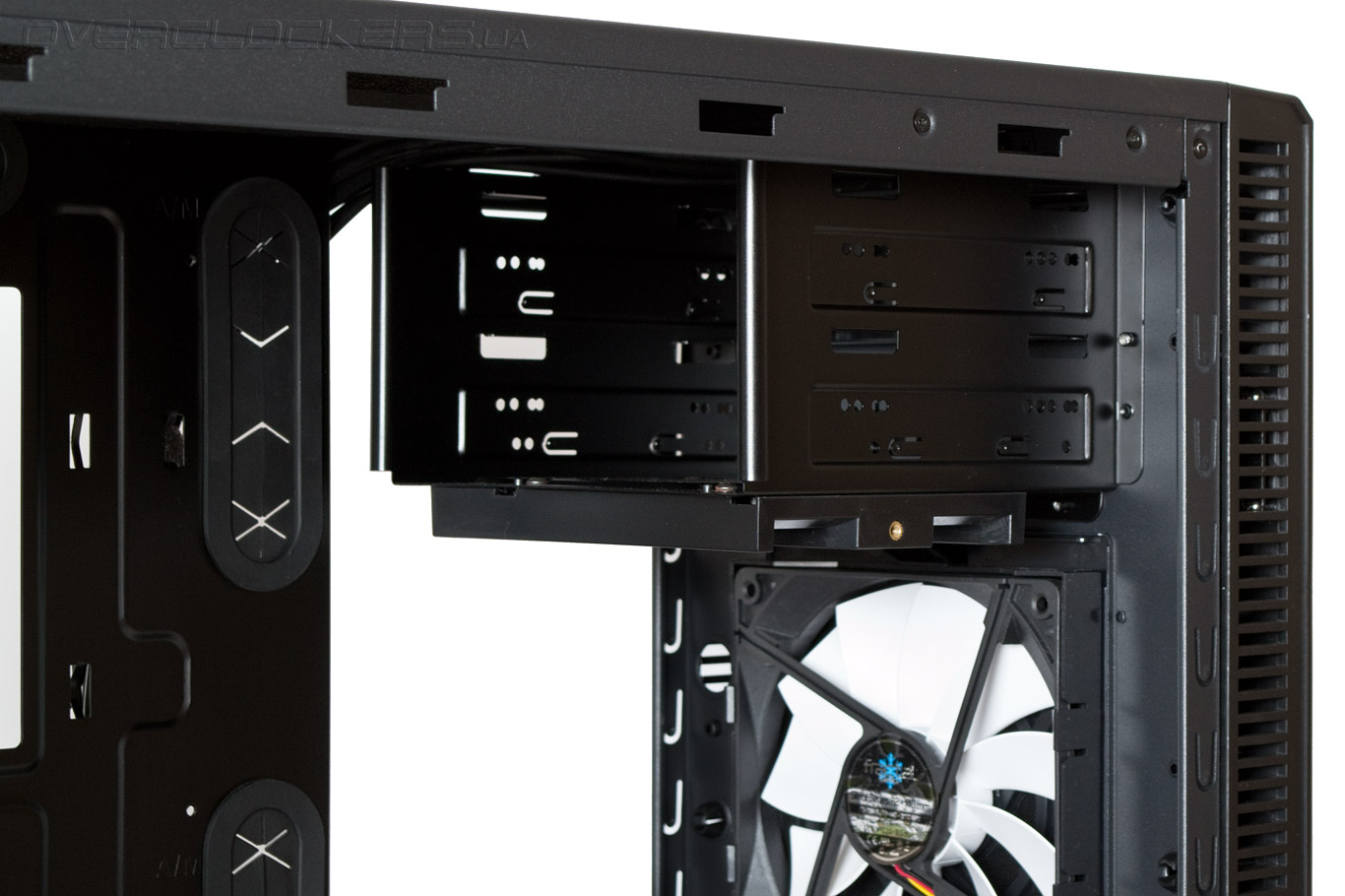

Для устройств формата 5,25” предусмотрено всего два отсека сверху. Крепление осуществляется с помощью винтов с накатанной головкой. Это гораздо удобнее и проще, чем использование безвинтовых фиксаторов.

Fractal Design Define R4

Для укладки кабелей за поддоном предусмотрено 26 мм клиренса. Все пять отверстий для протяжки проводов прорезинены, что способствует опрятному внешнему виду системы. Вырез для усилительной пластины процессорного кулера подходит под расположение современных сокетов. А вот проушин для фиксации кабелей маловато.

Fractal Design Define R4

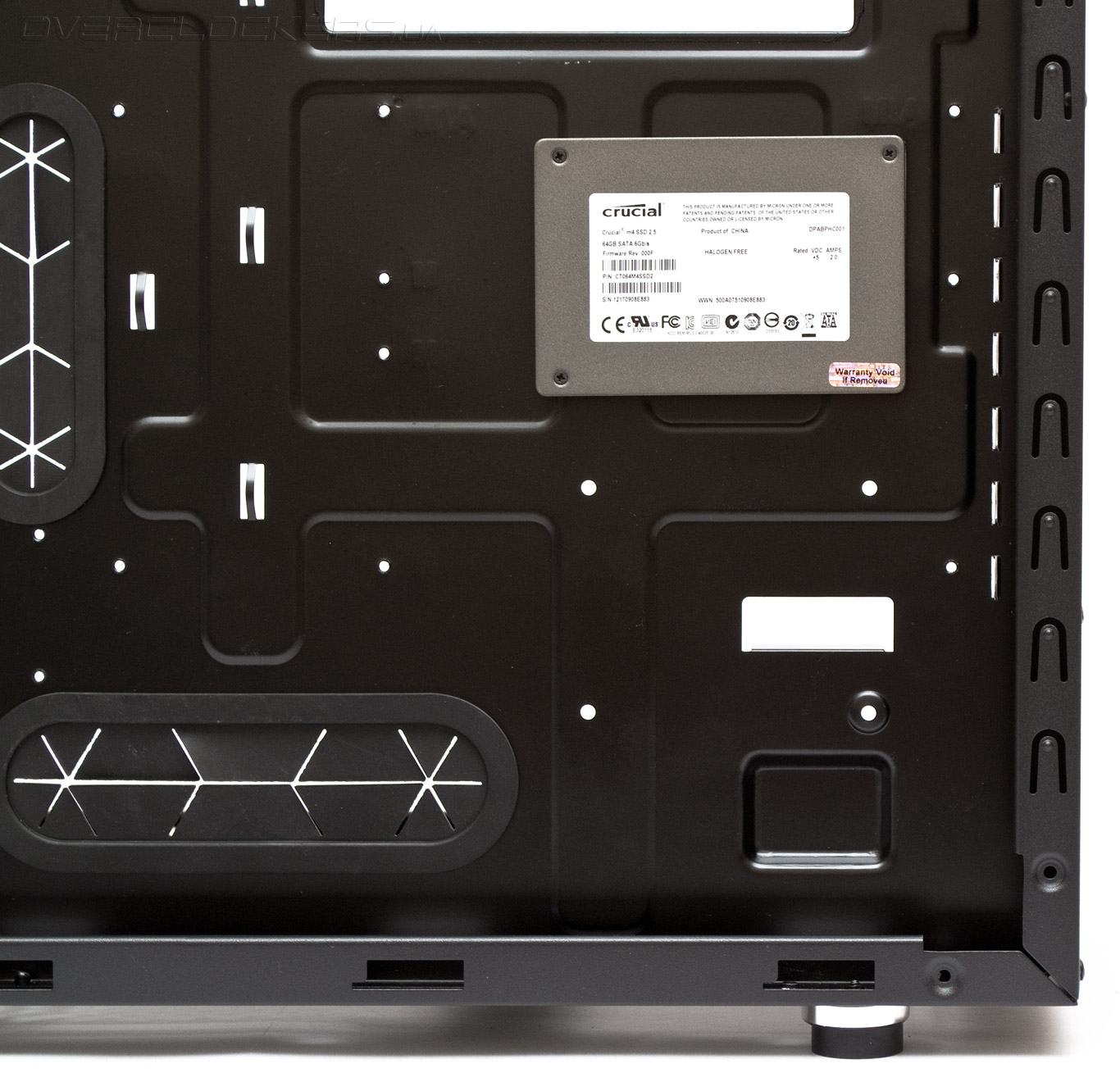

Даже после демонтажа всех корзин, все равно останется место для двух 2,5” накопителей за поддоном. Большой минус состоит в том, что прикручивать их нужно до установки материнской платы, а для подключения дисков подойдут только прямые коннекторы SATA. Зачем инженеры Fractal Design пошли на копеечную экономию и не организовали какой-то более удобный вариант установки — непонятно.

Fractal Design Define R4

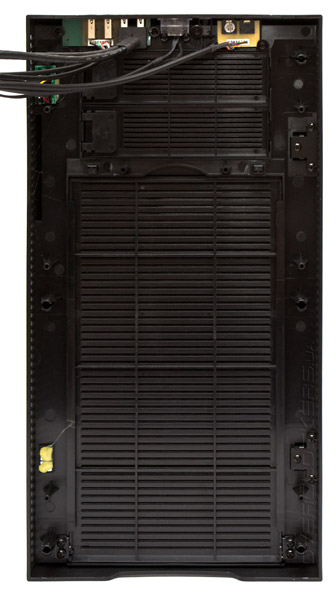

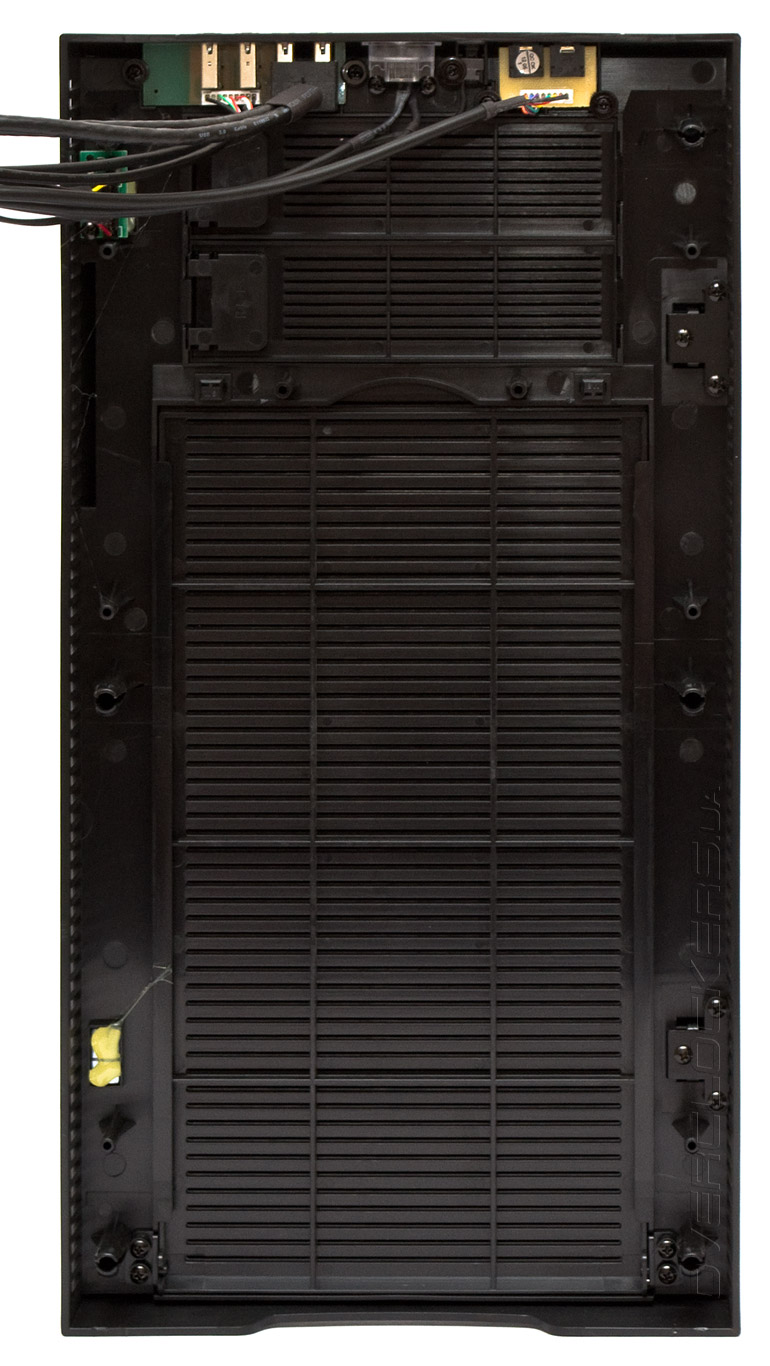

Передняя пластиковая панель видом сзади не открывает чего-либо нового. Держится она на шести пластиковых «тюльпанах», снимается легко. Предварительно требуется ослабить и освободить присоединенные к ней провода.

Fractal Design Define R4

Все разъемы передних портов являются модульными и могут быть легко заменены в случае поломки, о чем отдельно упоминается в гарантийном листе компании.

Fractal Design Define R4

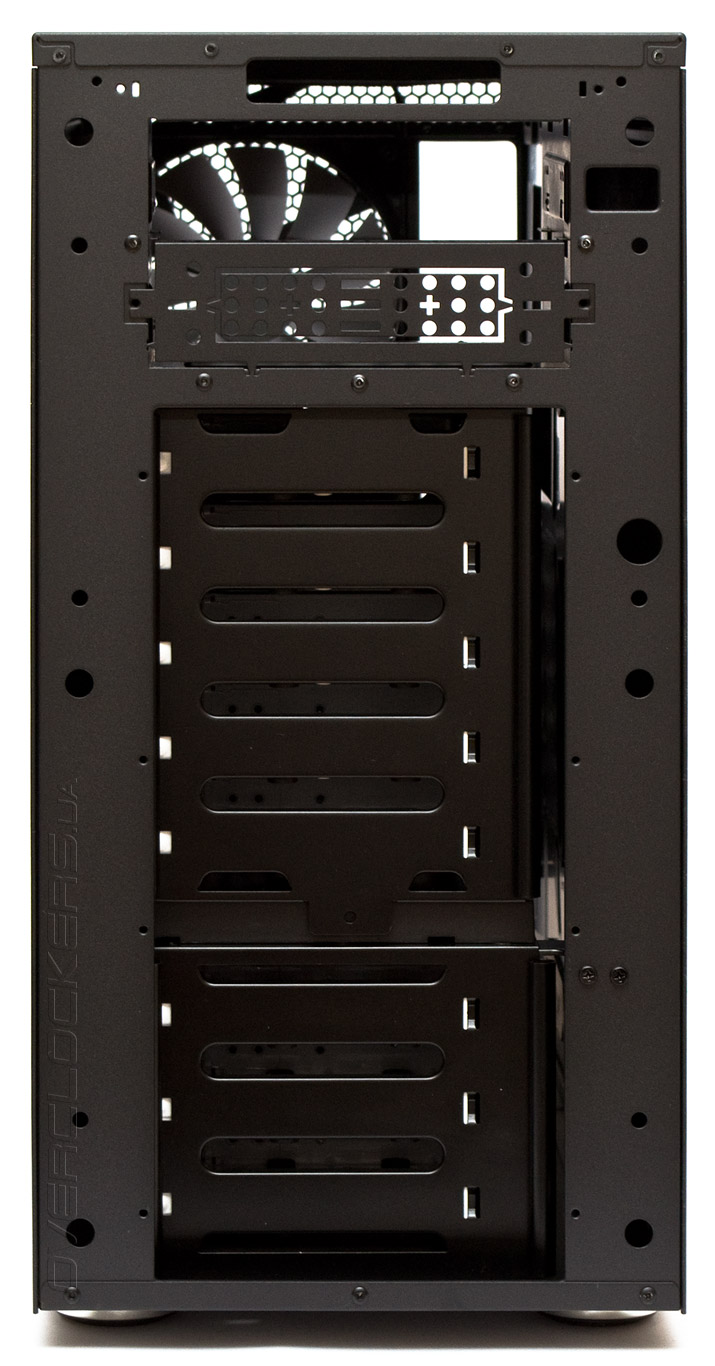

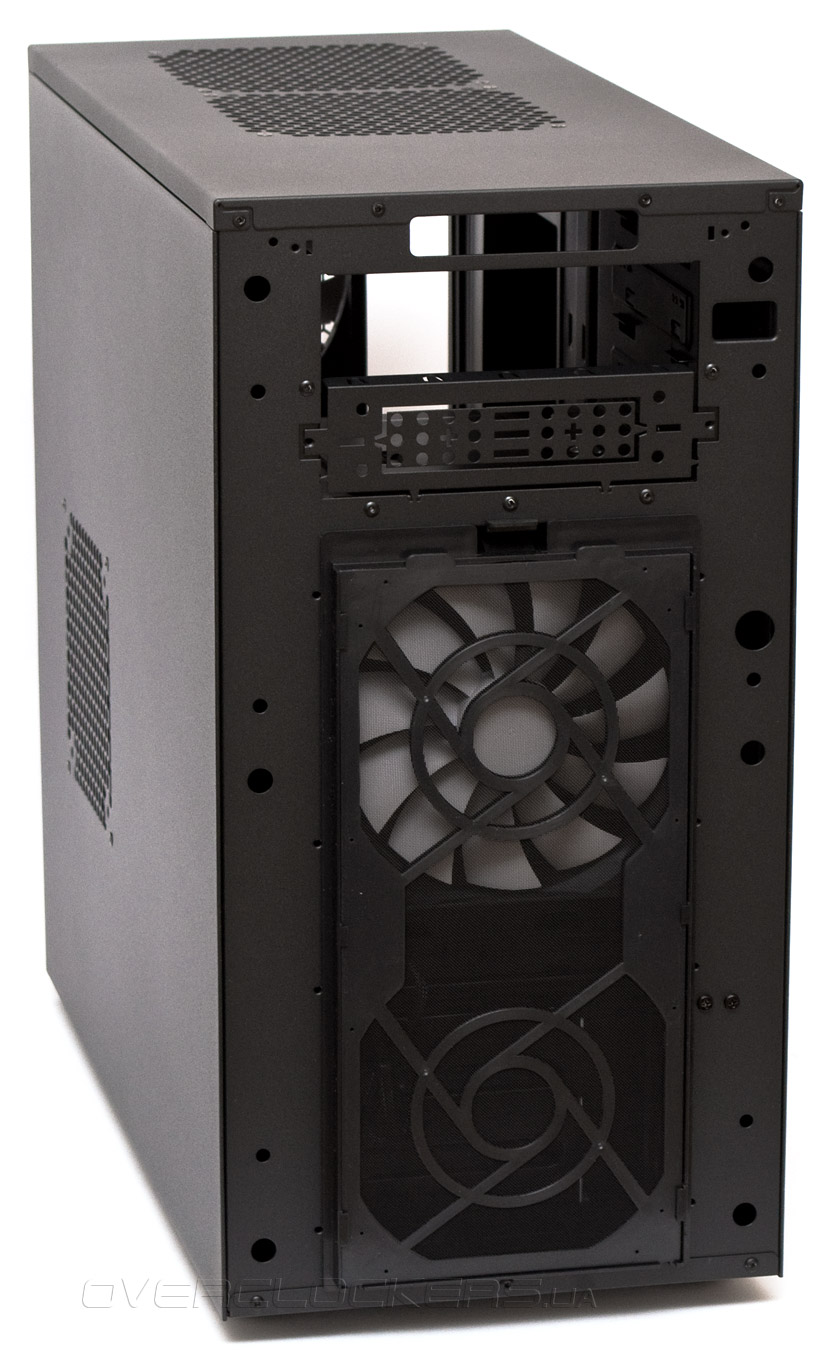

Так выглядит фронт корпуса без панели. Здесь хорошо виден пылевой фильтр, о котором мы упоминали ранее. Чтобы его извлечь, следует слегка отогнуть два верхних трапециевидных язычка на себя и затем вытянуть его по направлению вверх.

Fractal Design Define R4

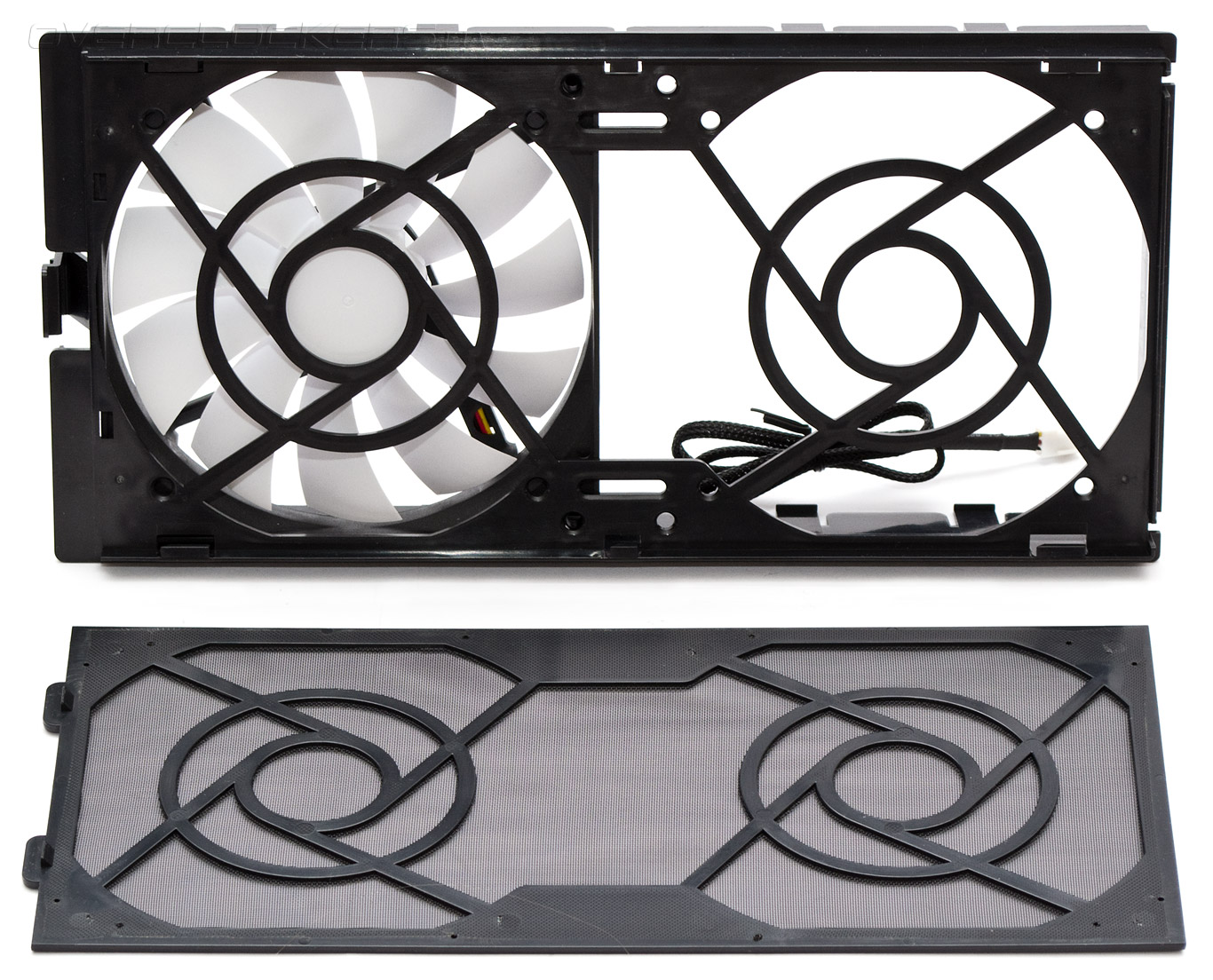

В передней обойме может поместиться два 120- или 140-мм пропеллера. Причем, если первые придется привинчивать, то вторые достаточно вставить до щелчка. Если же рамка вентилятора нестандартная, то установка может быть затруднительной. Виброизоляции в обойме не предусмотрено.

Fractal Design Define R4

При снятой обойме вентиляторов для движения воздуха внутрь нет никаких препятствий. Однако продувка самих корзин накопителей может быть затруднена.

Fractal Design Define R4

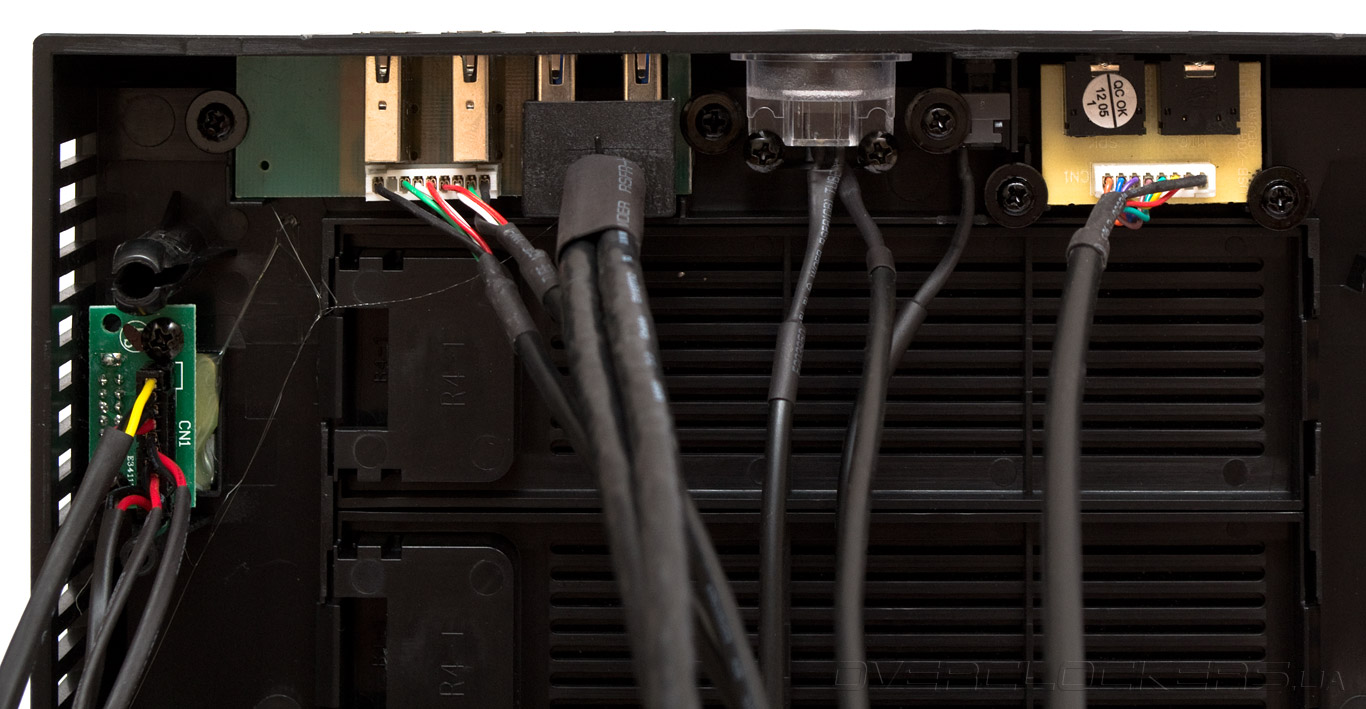

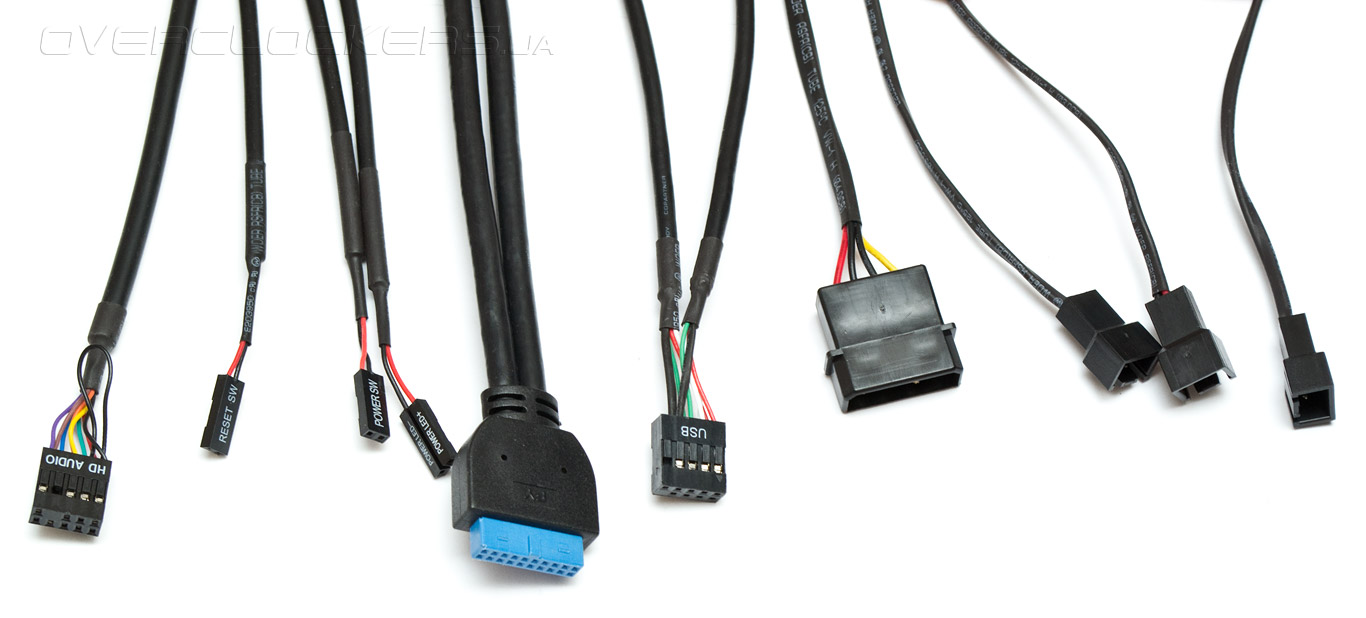

Среди кабелей передней панели присутствуют: HD Audio, провода от клавиш перезагрузки и запуска ПК, провод индикатора питания, колодка USB 3.0 для внутреннего подключения, колодка USB 2.0, «молекс» питания контроллера оборотов и три трехконтактных разъема для подключения вентиляторов. Провода от светодиода активности накопителей нет, но при необходимости выполнить его функцию может индикатор питания.

Fractal Design Define R4

Сборка

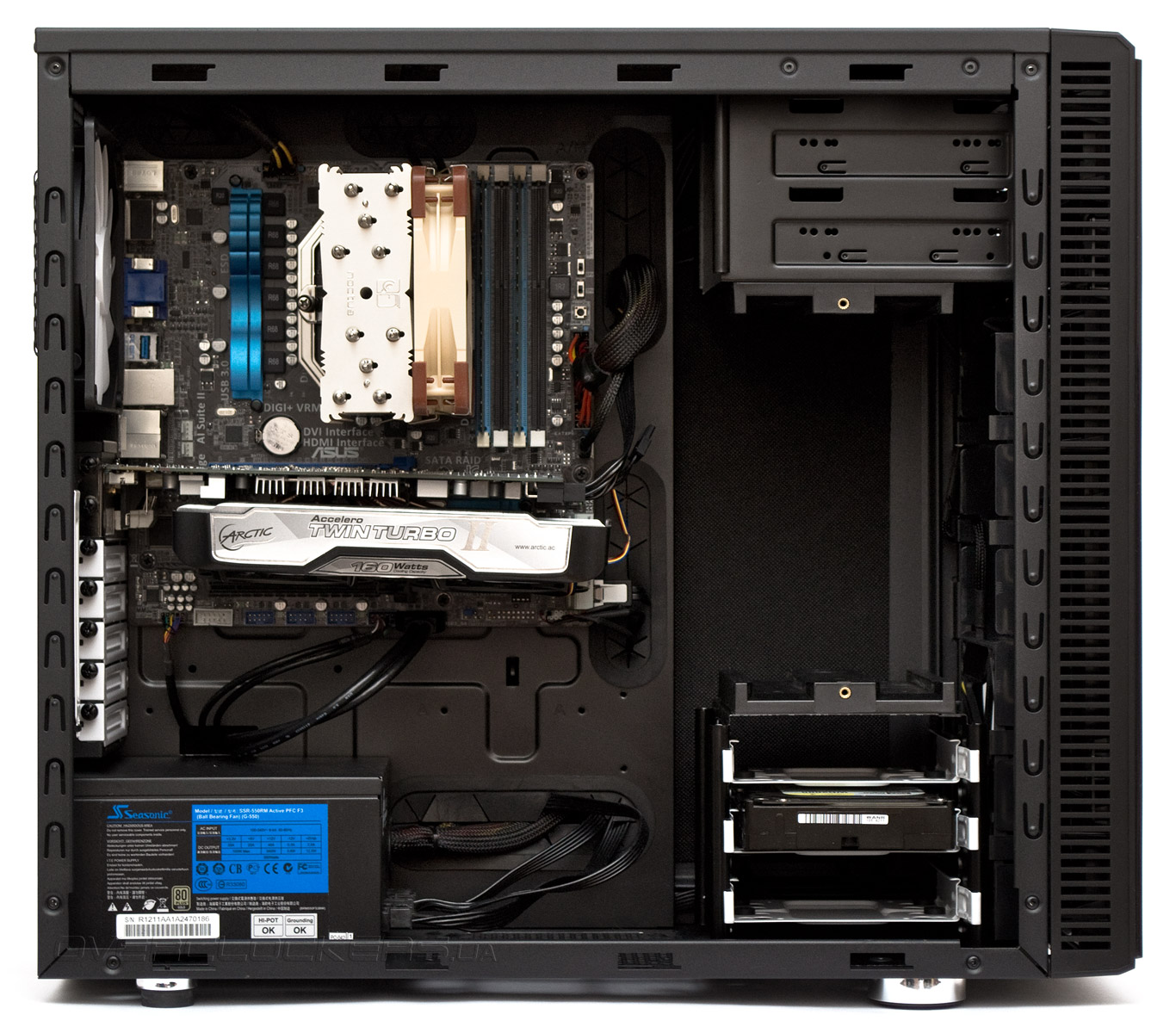

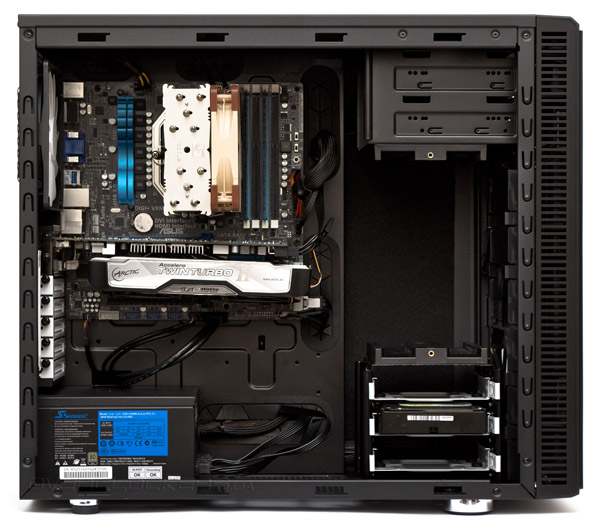

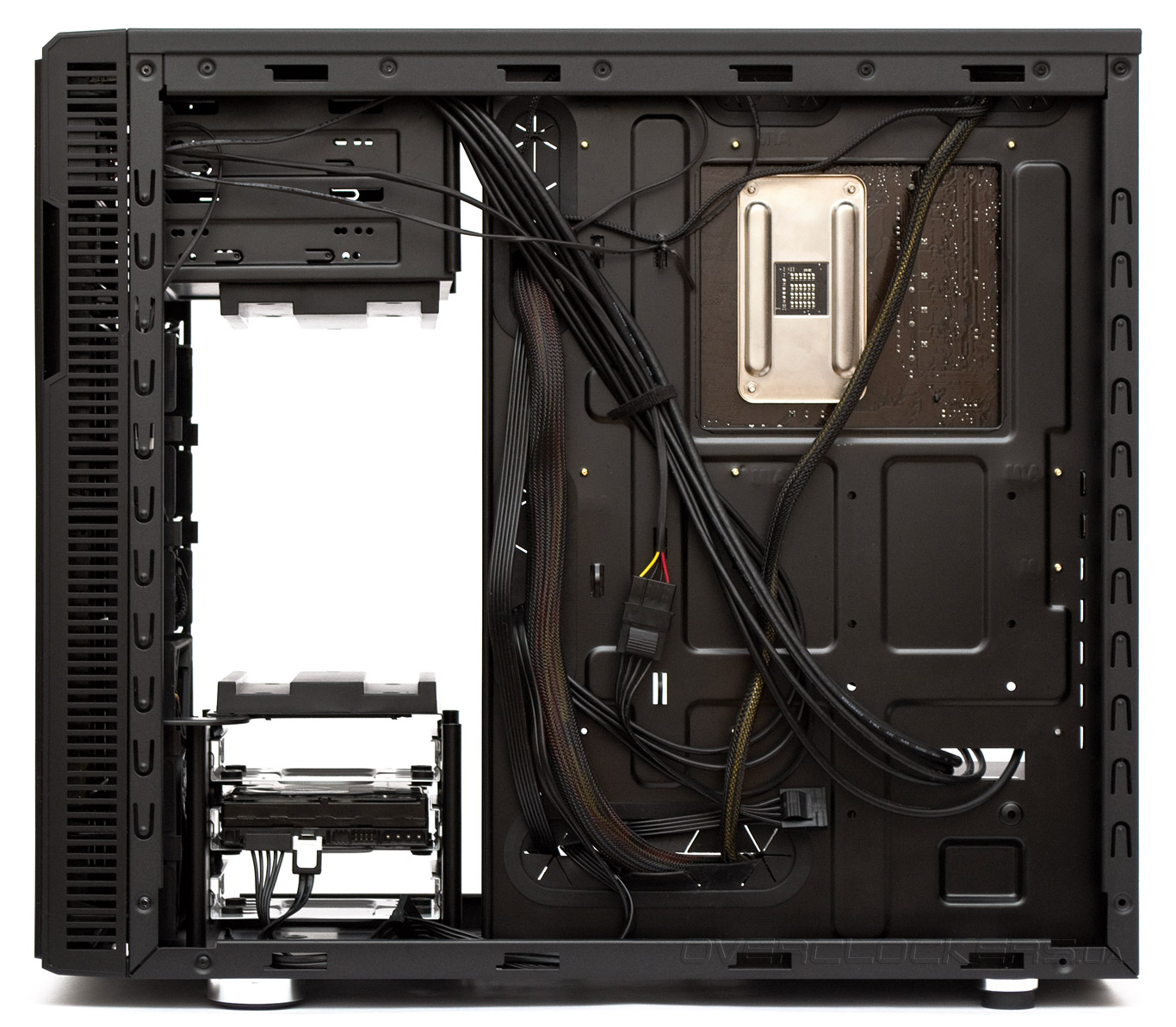

Никаких затруднений в процессе сборки системы в данном корпусе у нас не возникло. Все провода удалось равномерно распределить за поддоном, хотя при большем количестве оборудования места там может и не хватать.

Fractal Design Define R4

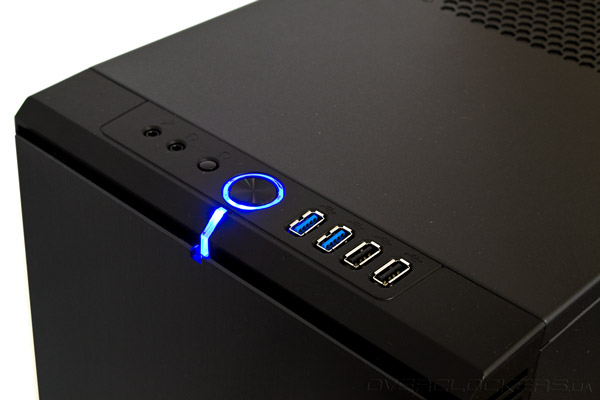

Индикатор питания подсвечивается красивым синим цветом во время работы.

Fractal Design Define R4


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Fractal Design Define R4 использовалась следующая тестовая конфигурация:
  • процессор: AMD A-8 3870K (3,0@3,5 ГГц, 1,428 В);
  • кулер: Noctua NH-U12S;
  • материнская плата: ASUS F1A75-M PRO (AMD A75 FCH);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Hynix HMT325U6BFR8C-H9 (2 x 2 ГБ, DDR3-1333 МГц, 9-9-9-24-1T);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • дополнительные вентиляторы: 1 х 140 мм — be quiet! Silent Wings 2 140mm, 2 х 140 мм — Noctua NF-P14 FLX;
  • термоинтерфейс: Noctua NT-H1.
Fractal Design Define R4

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.4 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 28 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 314 ватт. В корпусе были установлены три дополнительных 140-мм вентилятора. Первый — сверху на выдув, второй — спереди на вдув, и третий — снизу на вдув. Тестирование проводилось в трех режимах:
  1. Stock — использовались только два предустановленных 140-мм пропеллера. Первый — спереди на вдув, второй — сзади на выдув. Скорость вращения крыльчаток выставлена на 1000 об/мин. Лишние вентиляционные отверстия закрыты.
  2. Low — использовались три дополнительных вентилятора. Скорость всех моделей зафиксирована на 700 об/мин. Верхнее заднее вентиляционное отверстие открыто.
  3. High — использовались три дополнительных вентилятора. Скорость всех моделей зафиксирована на 1000 об/мин. Верхнее заднее вентиляционное отверстие открыто.

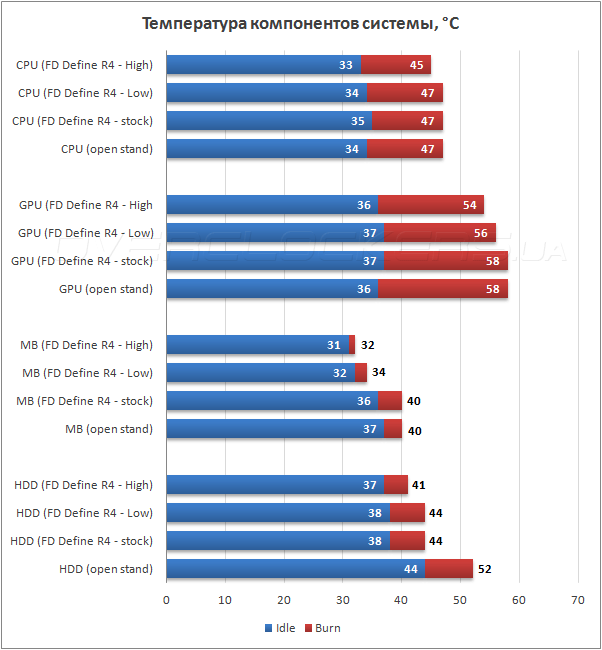

Результаты тестирования

Тестирование Fractal Design Define R4

Исходя из результатов теплового теста, Fractal Design Define R4 можно назвать «холодильником» не только в переносном, но и в прямом смысле слова. Даже в стоковом варианте, с двумя пропеллерами и закрытыми верхними вентиляционными решетками этот корпус ни градуса не уступает открытому стенду. Установка дополнительных вентиляторов только чуть-чуть улучшает и без того отличный температурный режим, в основном позволяя убавить уровень шума за счет снижения скорости крыльчаток. Напоминаем, что такой результат достигается при снятой средней корзине накопителей. Если все восемь салазок будут заняты дисками, продуваемость корпуса станет несколько хуже. Из минусов следует отметить, что шасси слабо справляется со звукоизоляцией жесткого диска, который отлично позиционируется на слух.


Выводы

Fractal Design Define R4 — это шведский во всех отношениях корпус. Он выполнен в строгом минималистском дизайне, качественно собран и покрашен. Он имеет высокий потенциал системы охлаждения даже в стоковом варианте и способен принять на борт любые комплектующие. Внушительный вес, наличие шумоизоляции, семи посадочных мест под 140-мм вентиляторы, возможности установки внутрь без доработок двух двухсекционных радиаторов СВО делают данное шасси первым кандидатом на использование в составе мощных и бесшумных систем.

С чем связаны столь хорошие показатели теплового теста? Во-первых, с тотальным превосходством 140-мм вентиляторов, сочетающих высокую производительность с низким уровнем шума. Во-вторых, конструкция Fractal Design Define R4 рассчитана так, чтобы создавать минимум препятствий для потоков воздуха внутри корпуса.

Выявленные в процессе тестирования недостатки включают несколько пунктов. Первый касается встроенного регулятора оборотов, который поддерживает подключение лишь трех вентиляторов. Непонятно, зачем нужно подобное ограничение, если переключатель ступенчатый и без проблем справится с шестью или восемью пропеллерами. Надеемся, что в будущих моделях этот момент будет учтен. Вторая проблема — слабая шумоизоляция жестких дисков. Вероятно, это связано с конструктивными особенностями корзин и передней панели. Попытка устранения шума привела бы к ухудшению температурных показателей. С другой стороны — накопители SSD становятся все более доступными и распространенными, поэтому со временем проблема отпадет сама собой. Последний момент — отсеки 5,25" открыты для проникновения пыли. С нашей точки зрения их можно закрыть «глухими» заглушками.

Fractal Design Define R4 нельзя назвать совершенным корпусом, но он предельно близок к идеалу по совокупности качеств. А нам остается лишь пожелать компании Fractal Design закрепиться на нашем рынке, установив новые стандарты качества, столь милые сердцу всех энтузиастов.
