Обзор корпуса Fractal Design Define R4

Fractal Design — молодая и малоизвестная в наших краях скандинавская компания, основанная в 2007 году, в Гётеборге, человеком по имени Хеннс Уоллин (Hannes Wallin). Центральное место в ассортименте товаров, предлагаемых Fractal Design, занимают компьютерные корпуса, дополняемые блоками питания и вентиляторами. Штаб-квартира бренда, ответственная за разработку и дизайн всей линейки продукции находится в Швеции, хотя производственные мощности традиционно расположены в Китае. Использование в составе названия математического понятия «фрактал» (буквально — повторяющийся паттерн, схема, конструкция) полностью оправдано, ведь строго идентичный стиль и выдержанный дизайн присутствуют во всех произведенных корпусах, независимо от размера и назначения. Всего за шесть лет данному бренду удалось добиться недюжинной популярности среди энтузиастов во всем мире. И вот, волна наконец-то докатилась до Украины. Представляем вниманию искушенных читателей обзор наиболее знаковой для компании Fractal Design модели шасси — Define R4.

Fractal Design Define R4


Характеристики

Модель Fractal Design Define R4
Тип корпуса Midi-Tower
Размеры, мм 464 (В) x 232 (Ш) x 523 (Г)
Материал Сталь, пластик
Вес, кг 12,3
Цвет Черный
Форм-фактор ATX / Micro ATX / Mini-ITX
Устройства 5,25” 2
Устройства 3,5” внешние
Устройства 3,5” / 2,5” внутренние 8 / 10
Поддерживаемое количество карт расширения 7 + 1
Вентиляторы передний — 2 х 120 / 140 мм (один установлен)
верхний — 2 x 120 / 140 мм (опционально)
нижний — 1 х 120 / 140 мм (опционально)
боковой – 1 х 120 / 140 мм (опционально)
тыловой — 1 х 120 / 140 мм (установлен)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее шумоизоляция, окно на левой боковой панели (опция)


Упаковка и комплект поставки

Fractal Design Define R4 поставляется в стандартной на первый взгляд, но очень тяжелой на ощупь упаковке. Масса коробки вместе с содержимым составляет около 14 кг. Полиграфия одноцветная, но это не мешает увидеть и прочитать на бортах всю необходимую информацию о продукте.

Fractal Design Define R4

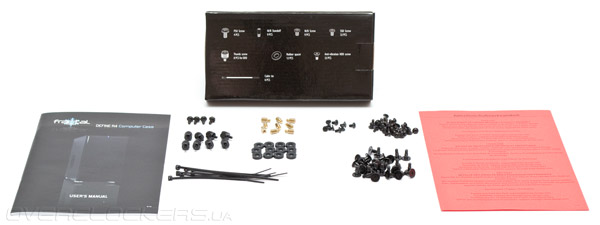

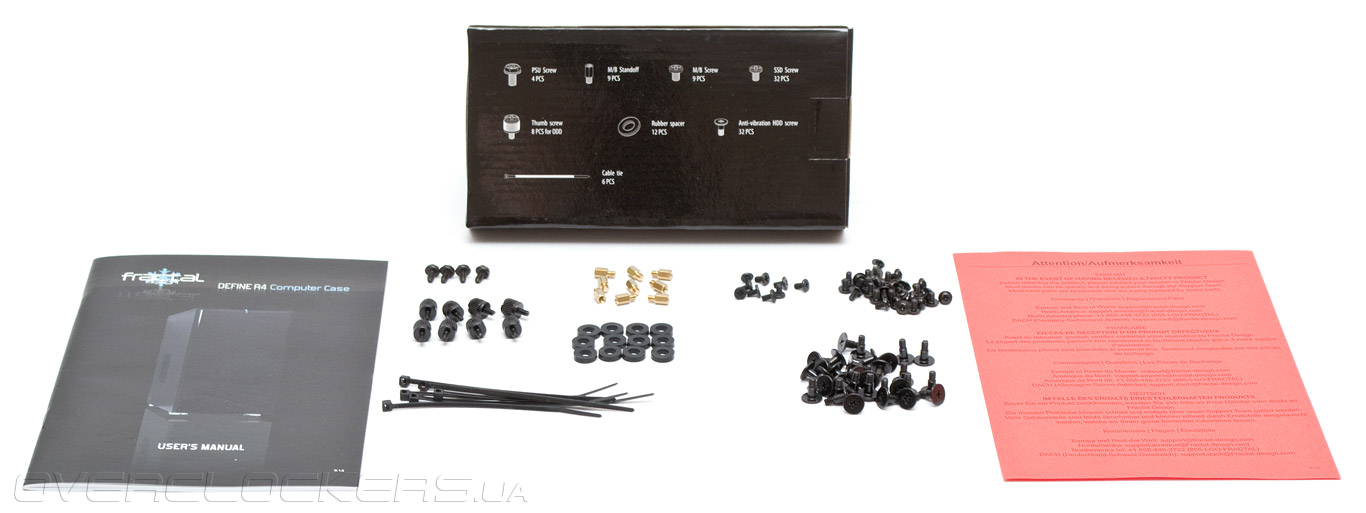

Лаконичный комплект необходимых аксессуаров содержится в небольшой черной коробке, на которой указано количество и назначение каждой детали. Среди них:
  • девять стоек и девять винтов для материнской платы;
  • четыре винта для блока питания;
  • шесть кабельных стяжек;
  • 12 резиновых прокладок для вентиляторов;
  • восемь винтов с накатанной головкой для устройств 5,25”;
  • 32 винта для жестких дисков формата 3,5”;
  • 32 винта для накопителей 2,5”.
Там же находится подробная инструкция по сборке на десяти языках (включая русский) и красный листочек, разъясняющий порядок обращений по вопросам гарантии.

Fractal Design Define R4

Корпус может иметь один из трех вариантов расцветки: белую, полностью черную или черную с серебристой передней панелью. И две разновидности левой панели — с местом под вентилятор, либо с окном. Итого — шесть возможных комбинаций. На тест нам достался полностью черный экземпляр без окна.


Внешний вид

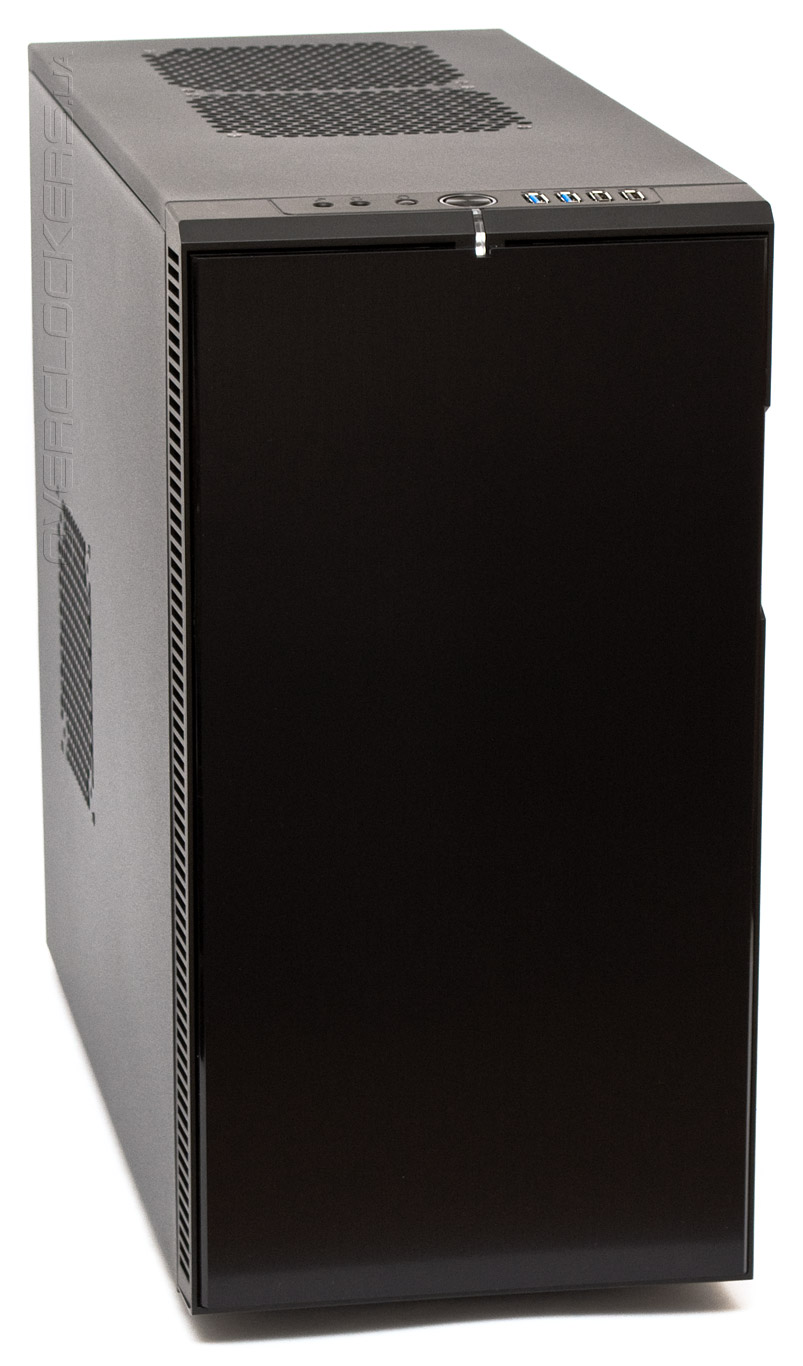

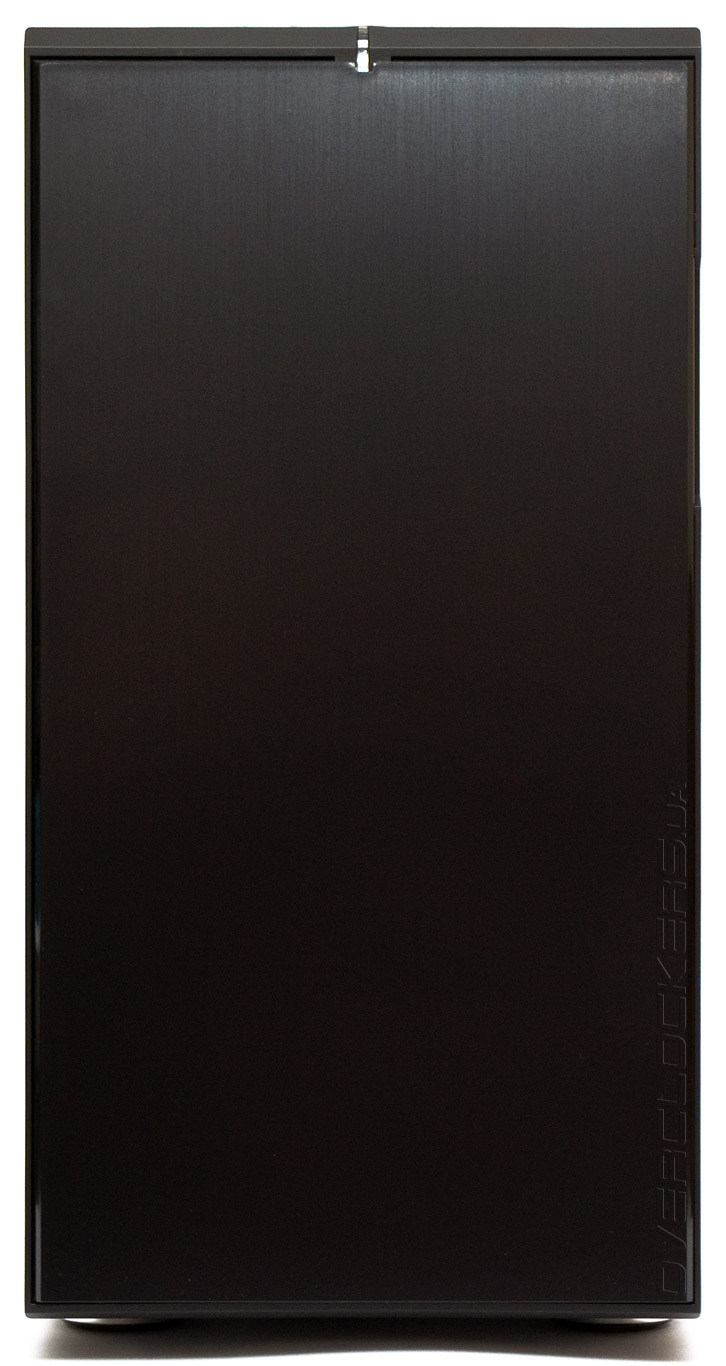

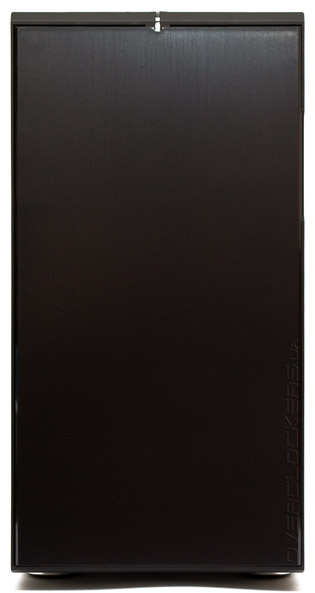

Fractal Design Define R4 представляет собой крупный корпус в форме параллелепипеда, без единой закругленной грани. Кому-то он покажется просто скучной коробкой, но мы точно знаем, что внешнее сходство с холодильником коварно навевает на покупателя самые приятные бессознательные ассоциации. Материал фронтальной открывающейся панели невозможно отличить по внешнему виду от полированного алюминия, но на самом деле — это пластик. Небольшая прорезь сверху справа выполняет функцию ручки. В закрытом состоянии никакого зазора между дверцей и панелью не остается, воздух поступает только через боковые отверстия.

Fractal Design Define R4

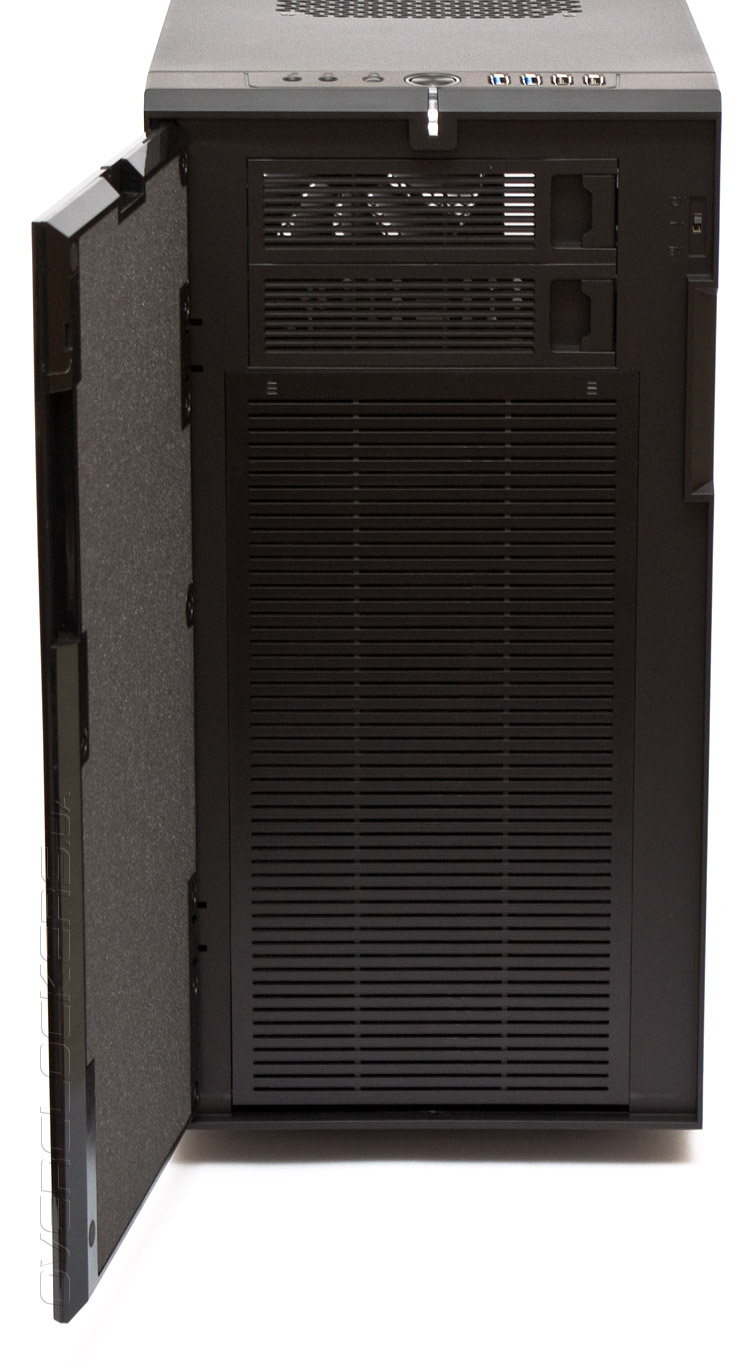

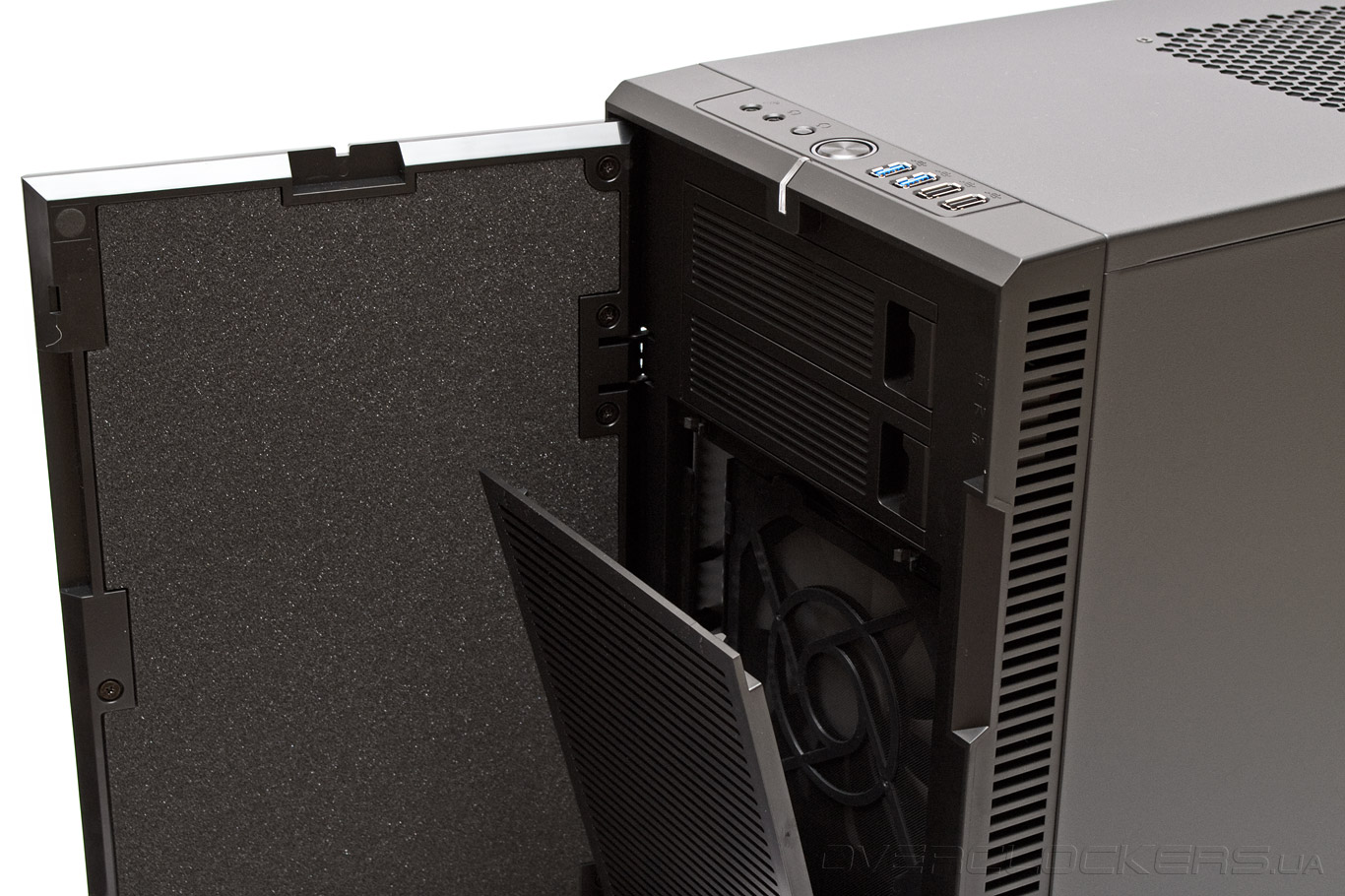

Откинув массивную дверцу влево, обнаруживаем, что она состоит из двух частей, скрепленных винтами. Изнутри панель подбита шумоизолирующим слоем поролона и удерживается на месте двумя магнитами. По углам приклеены небольшие резиновые прокладки, смягчающие удар о корпус при закрытии. Дверь можно поворачивать влево не более чем на 100 градусов.

Fractal Design Define R4

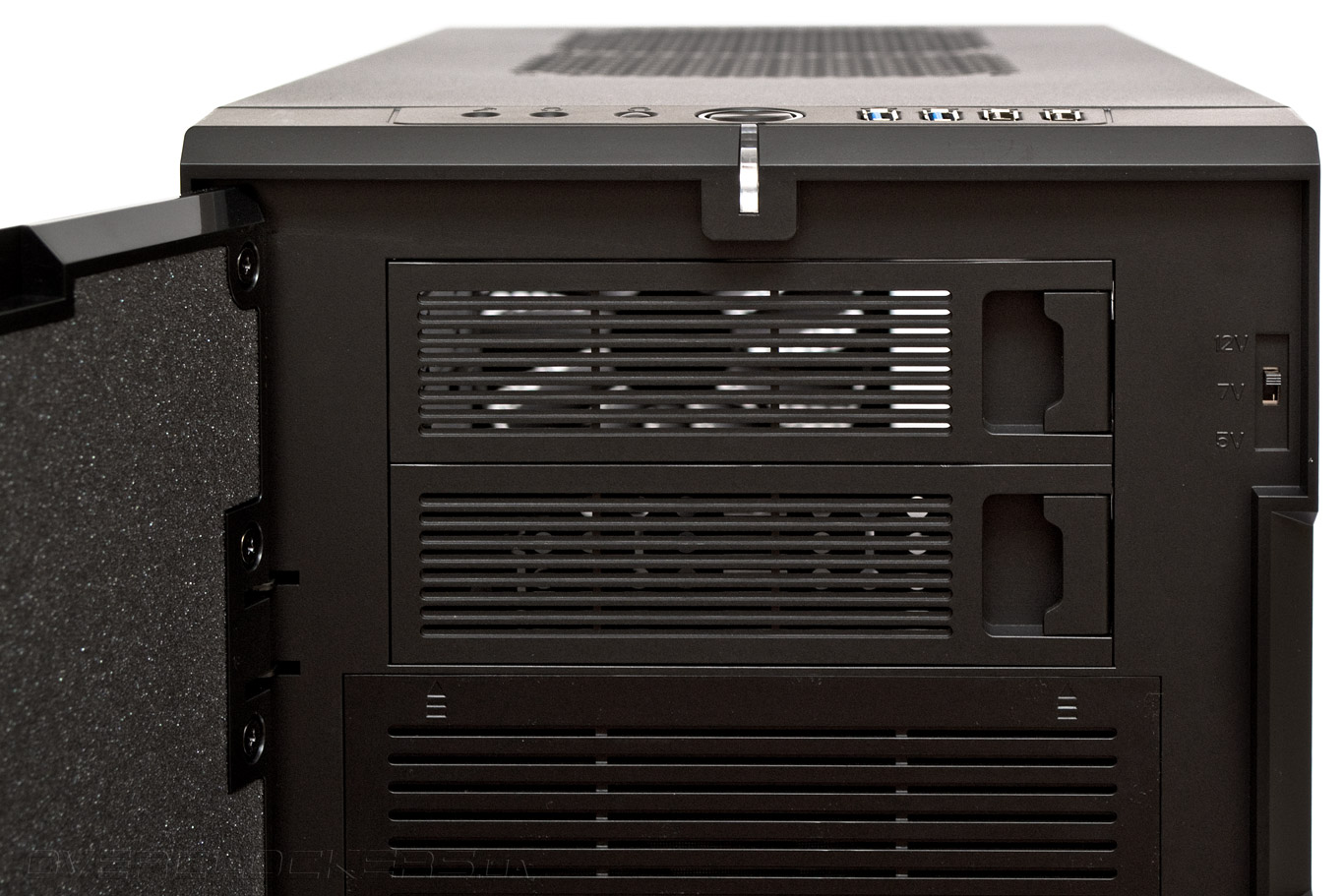

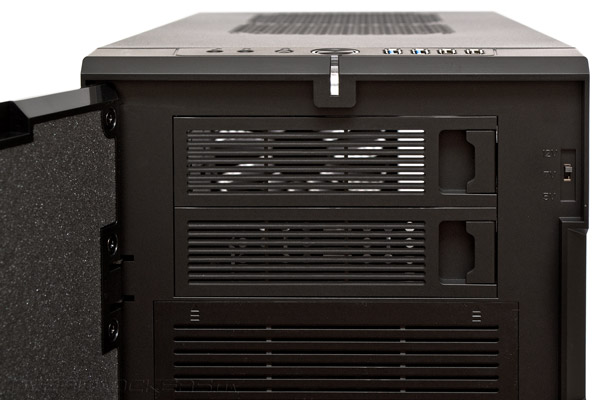

В верхней части фронта наблюдаем всего два отсека для устройств 5,25”, закрытых легкосъемными заглушками. Дверца прилегает к ним вплотную, поэтому установить сюда какое-либо устройство с выпирающими частями не получится. Справа незаметно расположен тумблер ступенчатого котроллера скорости вентиляторов. Он имеет три позиции переключения — 5, 7 или 12 вольт и рассчитан на подключение трех вентиляторов.

Fractal Design Define R4

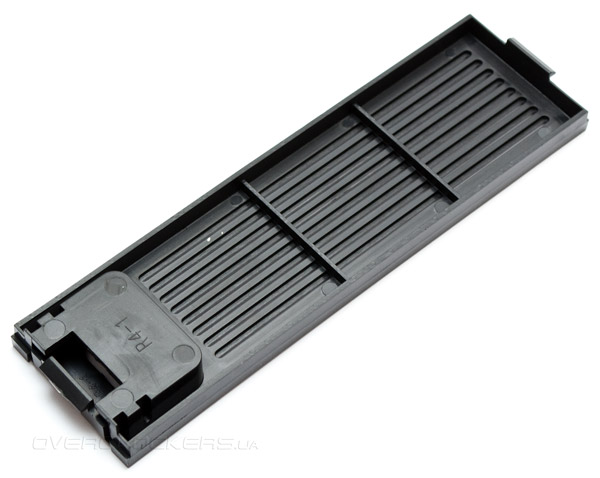

Решетчатые заглушки оборудованы удобными защелками, снимать и ставить их можно без особого труда с внешней стороны корпуса.

Fractal Design Define R4

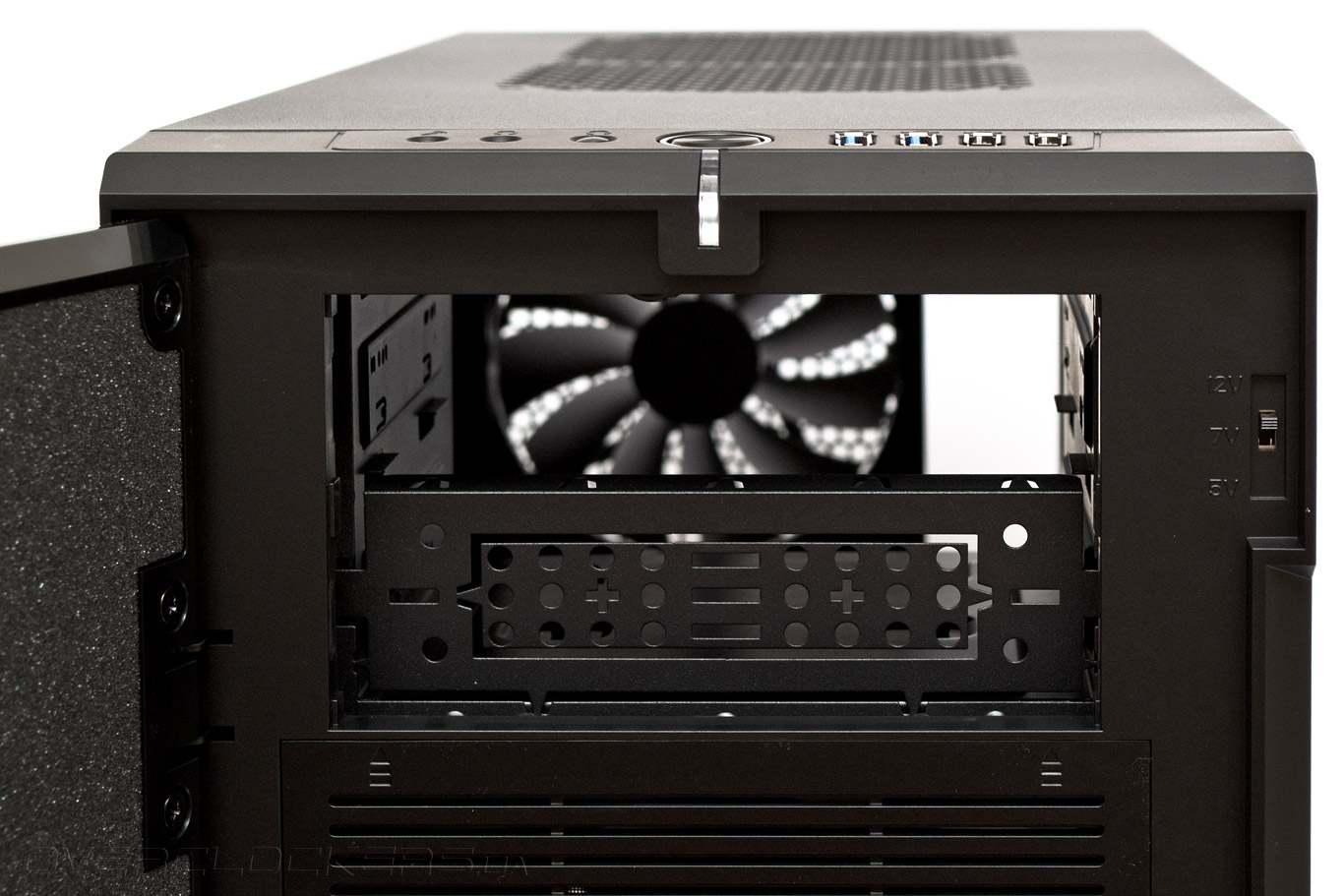

Демонтировав заглушки, мы видим, что они лишены пылевых фильтров, а отсеки ничем не закрыты. Это не очень хорошо, ведь в случае отсутствия устройств 5,25” львиная доля пыли будет проникать в корпус именно здесь.

Fractal Design Define R4

Упомянутый факт удивляет, поскольку ниже, за решеткой воздухозаборника расположена обойма вентиляторов, снабженная отличным пылевым фильтром. Чтобы получить к ней доступ, требуется нажать на верхние уголки решетки.

Fractal Design Define R4

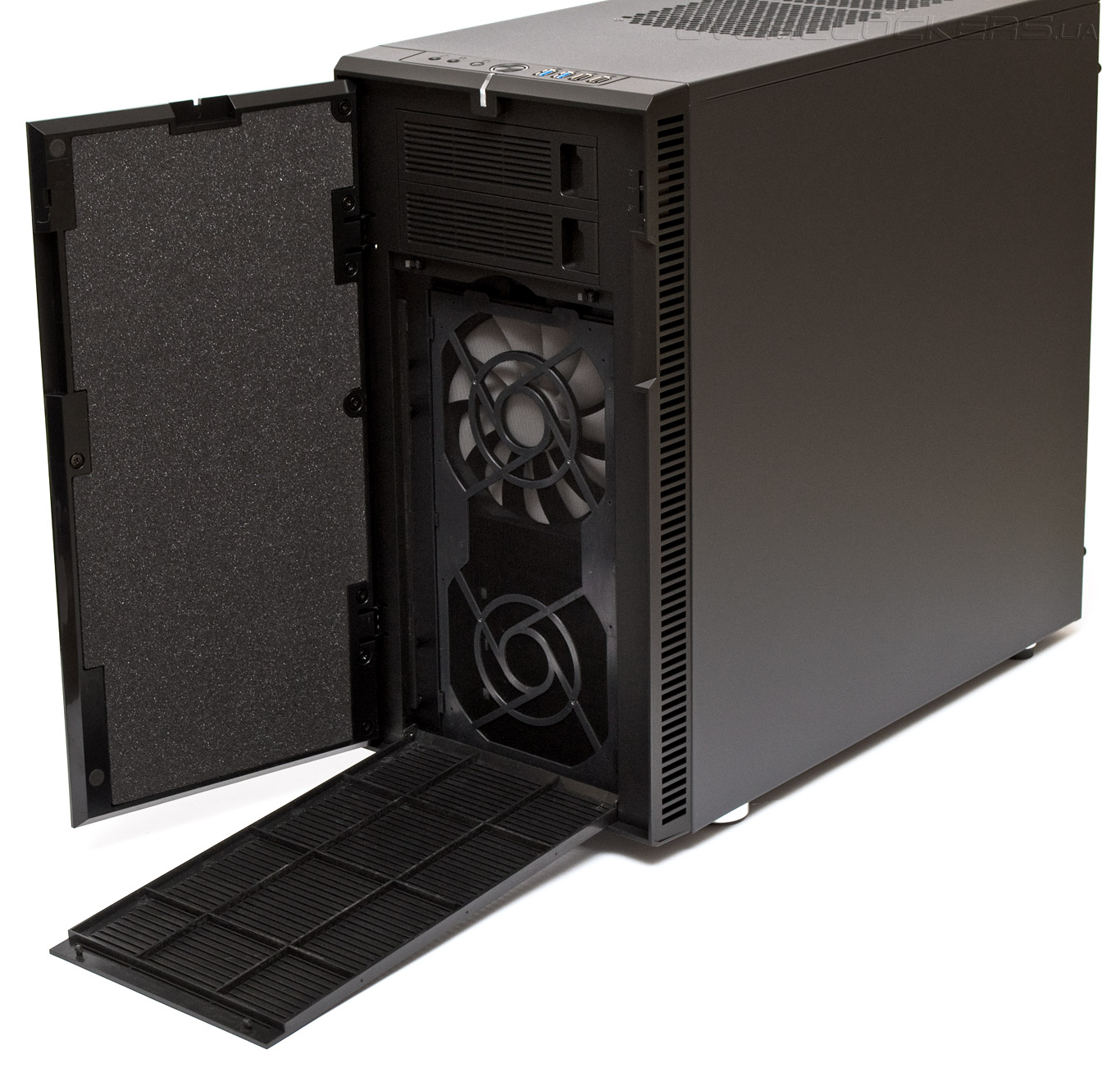

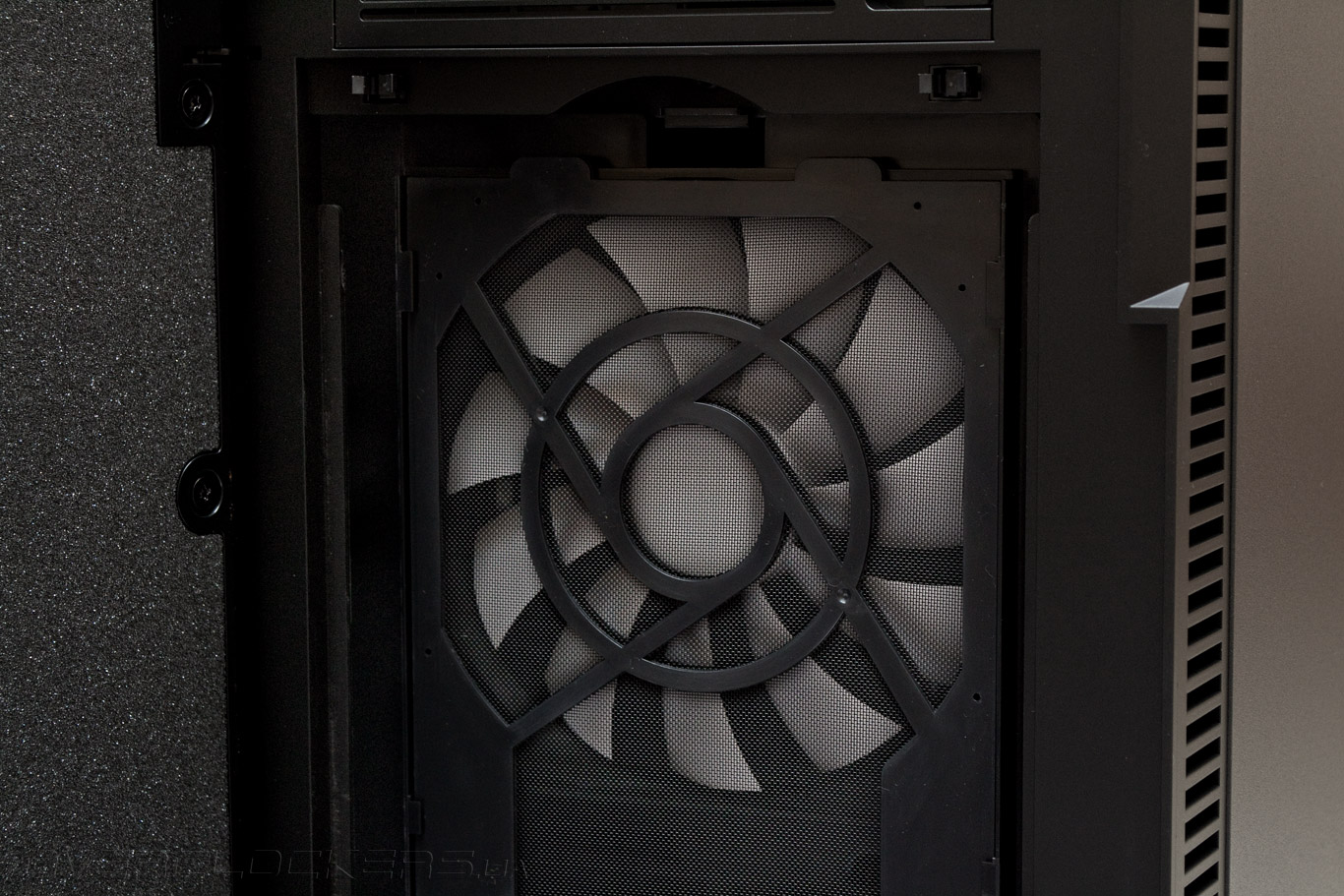

Опустив решетку вниз, мы увидим съемную пластиковую обойму, рассчитанную на два 120- или 140-мм пропеллера.

Fractal Design Define R4

Пластиковый лоток удерживается одной защелкой посередине. Чтобы извлечь пылевой фильтр, понадобится открыть и наклонить обойму вентиляторов, после чего вытянуть рамку фильтра по направлению вверх. Позже мы вернемся к этому моменту более детально.

Fractal Design Define R4

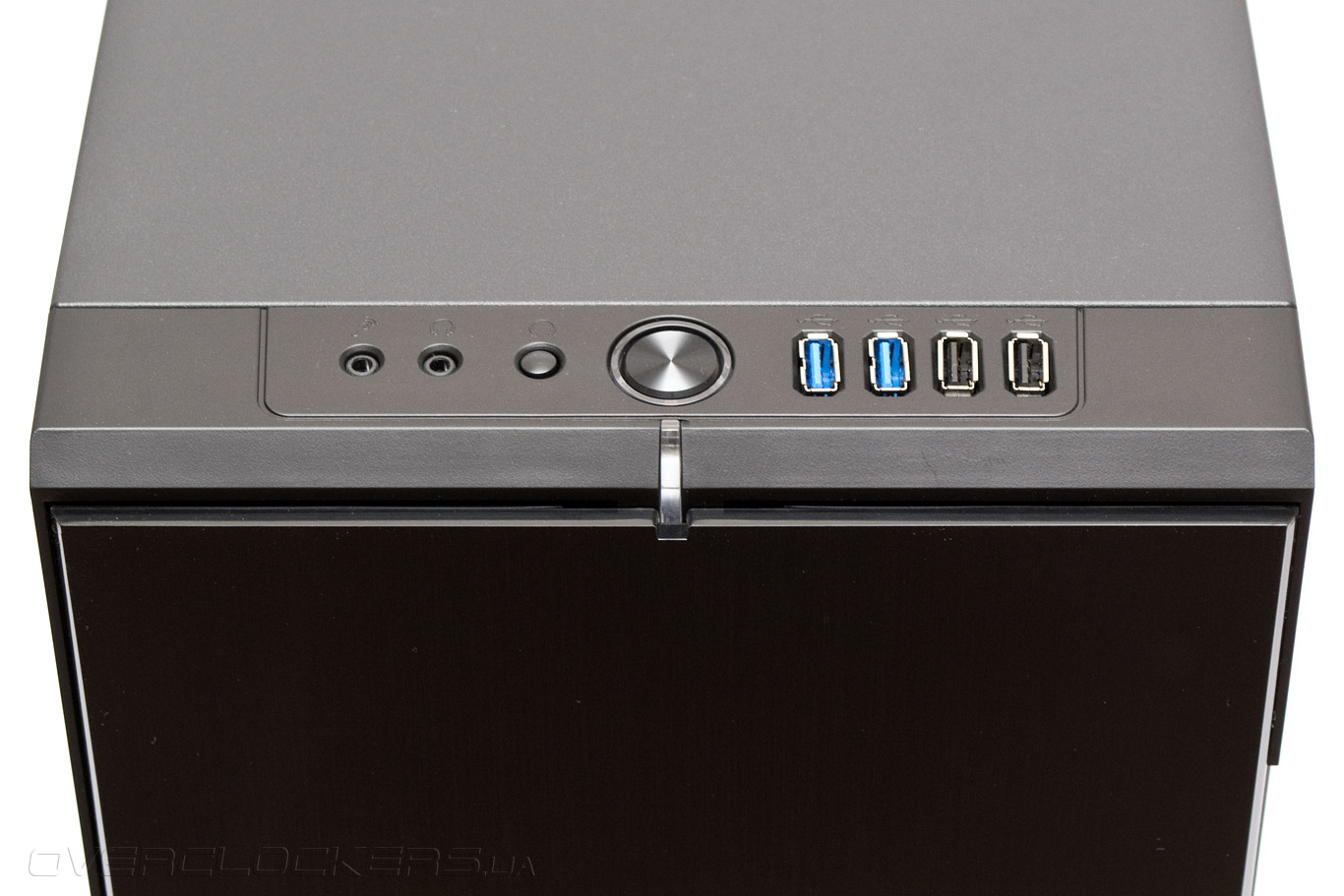

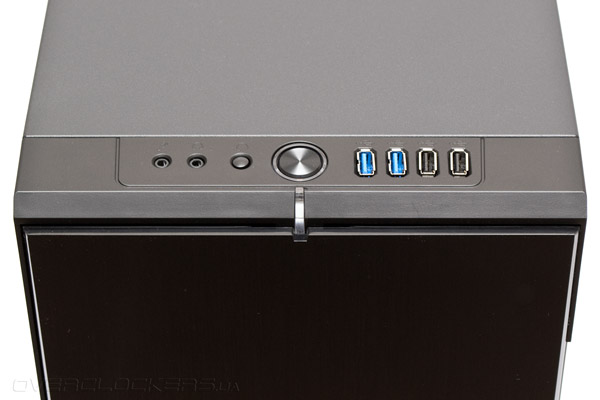

Гнездо для микрофона и наушников, кнопки перезагрузки и запуска ПК, два порта USB 3.0 и два USB 2.0 вынесены на верхнюю кромку фронтальной панели. Ровно посередине и вокруг клавиши запуска находится индикатор питания синего цвета. Светодиод активности накопителей отсутствует. Традиционная претензия к подобному вертикальному расположению органов управления — вероятность быстрого накопления в них пыли.

Fractal Design Define R4

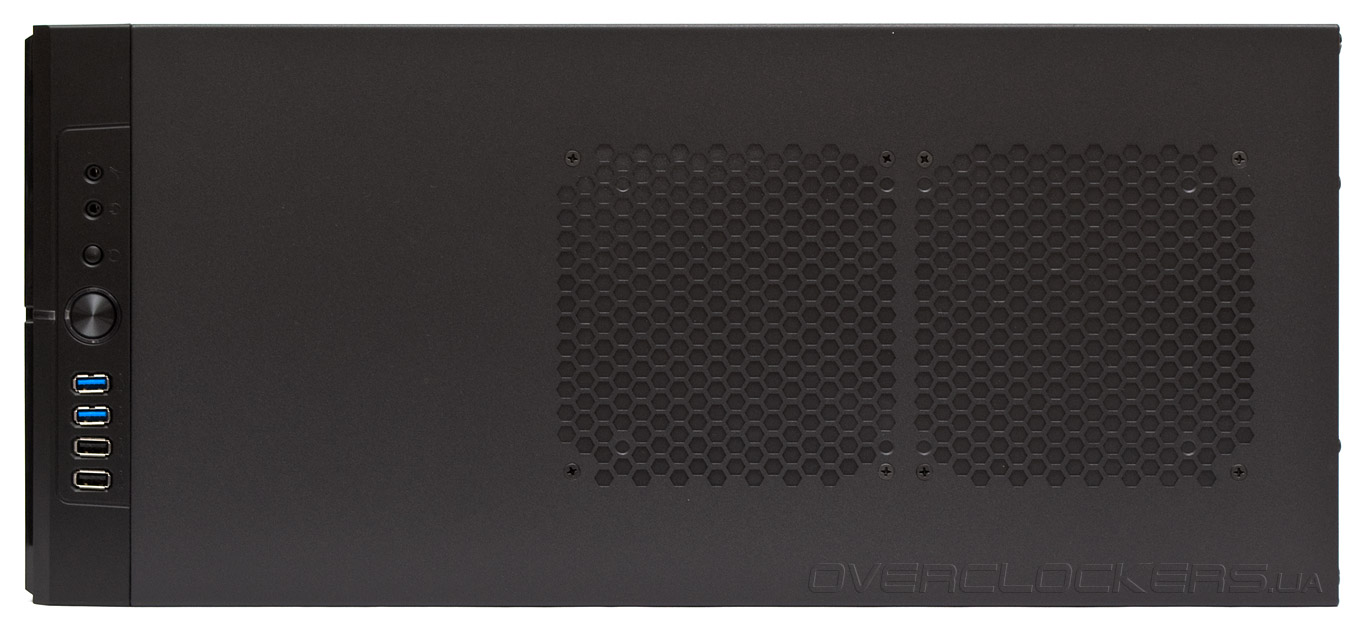

Верхняя панель плоская. В задней части — два посадочных места для вентиляторов, закрытых сотовыми решетками и пластиковыми заглушками изнутри. Сюда можно установить 120- либо 140-мм модели. Отверстия расположены таким образом, что без переделок подойдут под крепление 240- или 280-мм радиаторов СВО.

Fractal Design Define R4

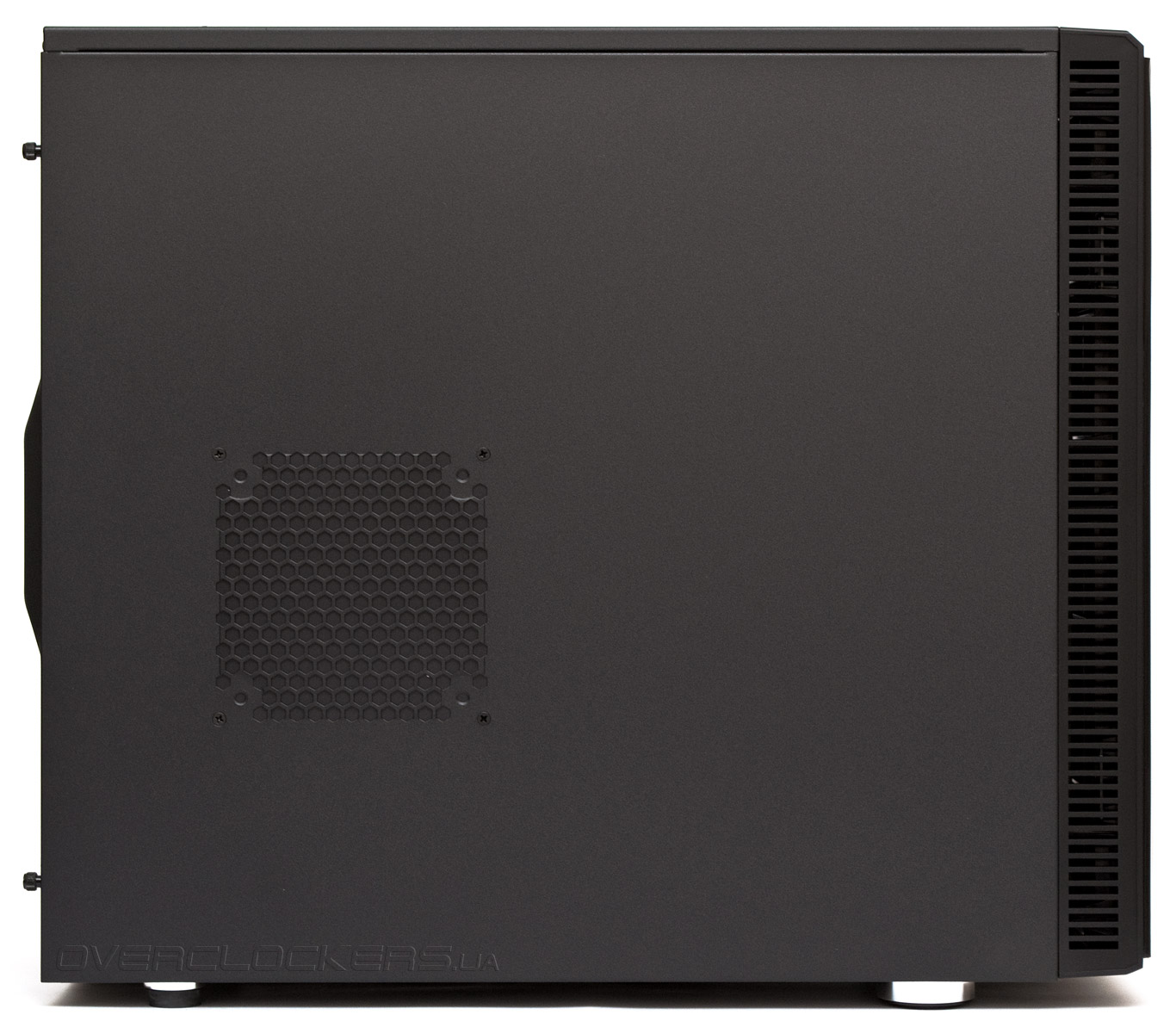

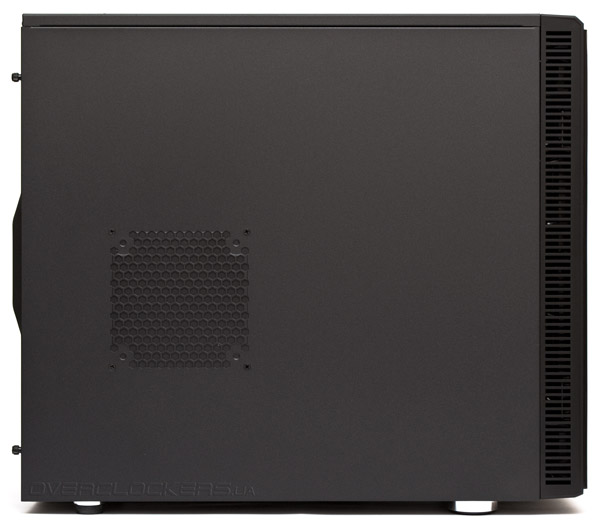

Левая боковая панель оснащена удобной ручкой и винтами с накатанной головкой, облегчающими снятие и установку. Посадочное место под один 120- или 140-мм пропеллер вырезано напротив слотов расширения и закрыто пластиковой заглушкой изнутри. В другом варианте корпуса здесь будет акриловое окно. На боковой грани пластиковой фронтальной панели проделана масса отверстий для вентиляции, общей площадью 56 см².

Fractal Design Define R4

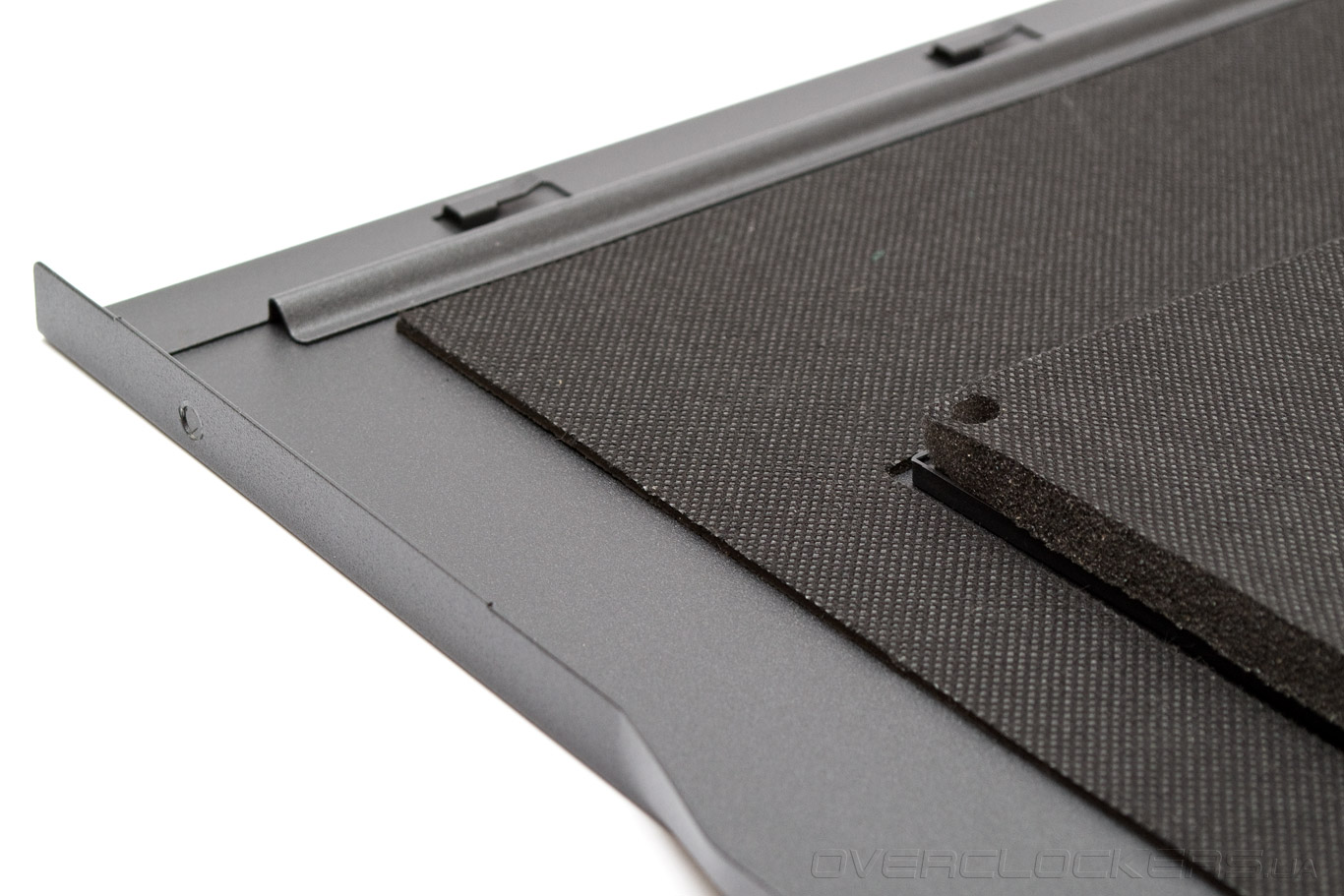

Дверца имеет внушительный вес, поскольку сделана из довольно толстой стали и подбита слоем шумоизолирующего материала. Дополнительные ребра жесткости делают ее практически несгибаемой, что очень позитивно сказывается на общей крепости корпуса.

Fractal Design Define R4

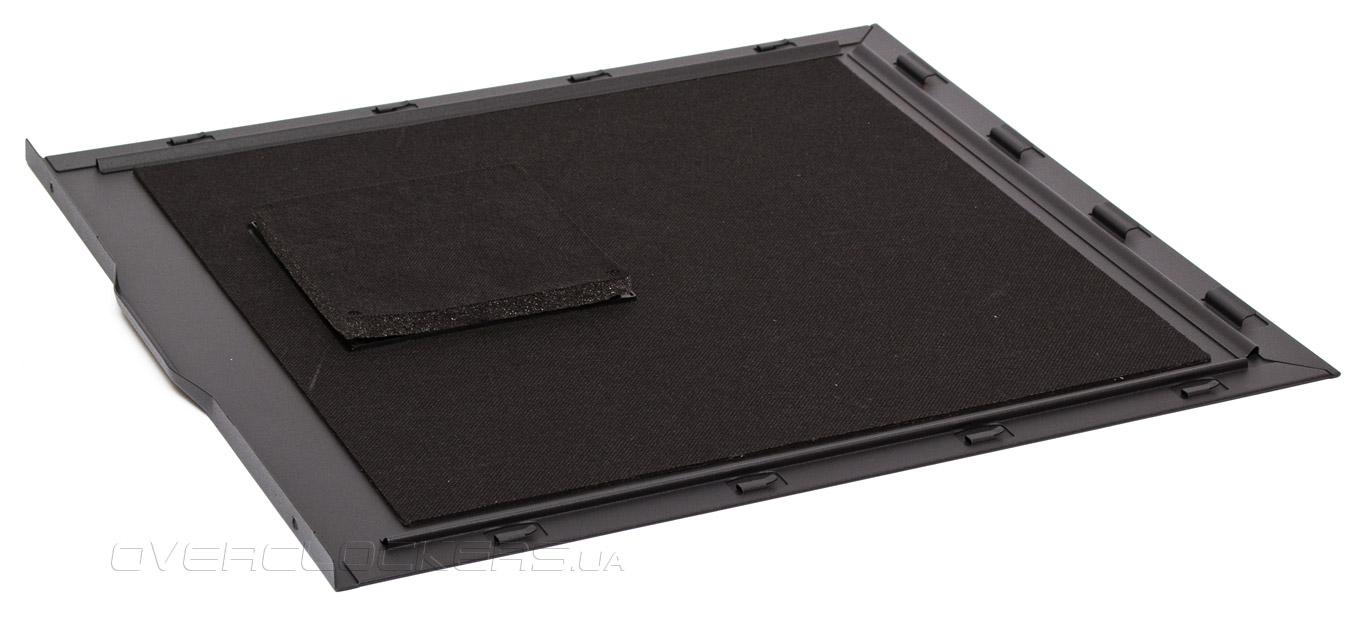

К пластиковой заглушке вентилятора приклеен слой поролона и тряпичной материи общей толщиной в 10 мм.

Fractal Design Define R4

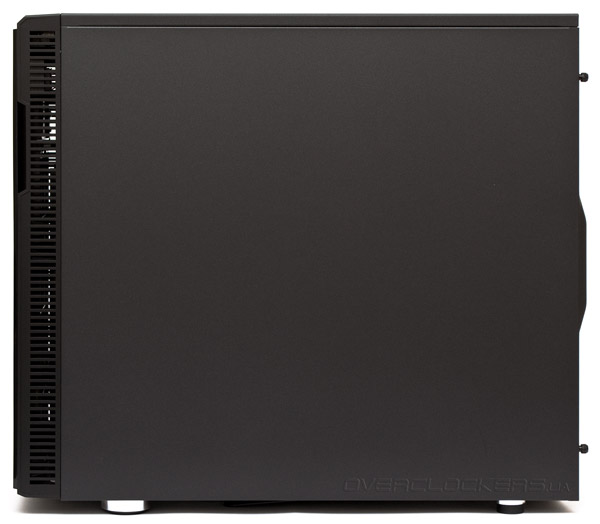

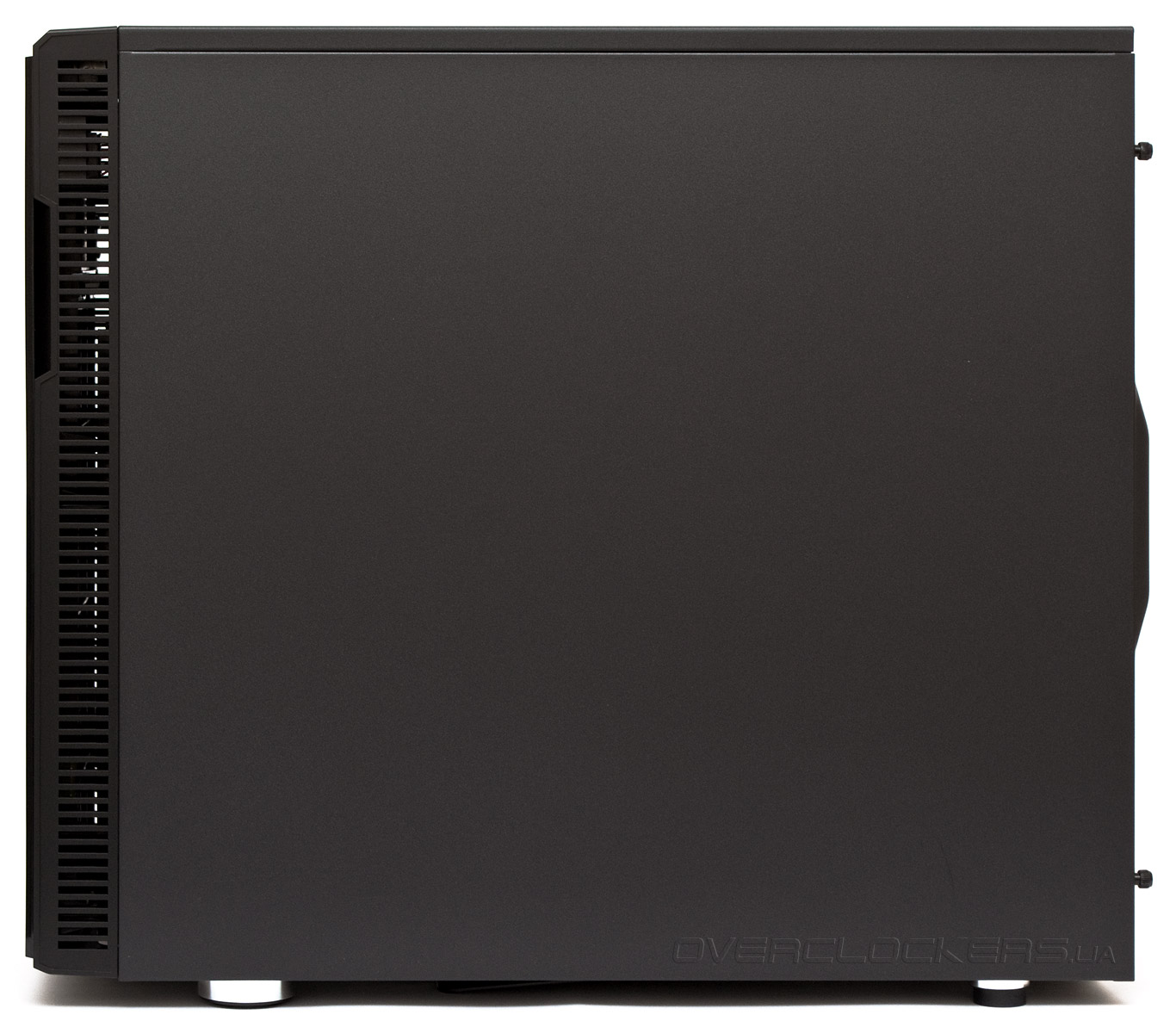

Правая боковая панель полностью глухая и по своей конструкции аналогична левой дверце. С этой стороны фронтальной панели есть такие же отверстия для вентиляции.

Fractal Design Define R4

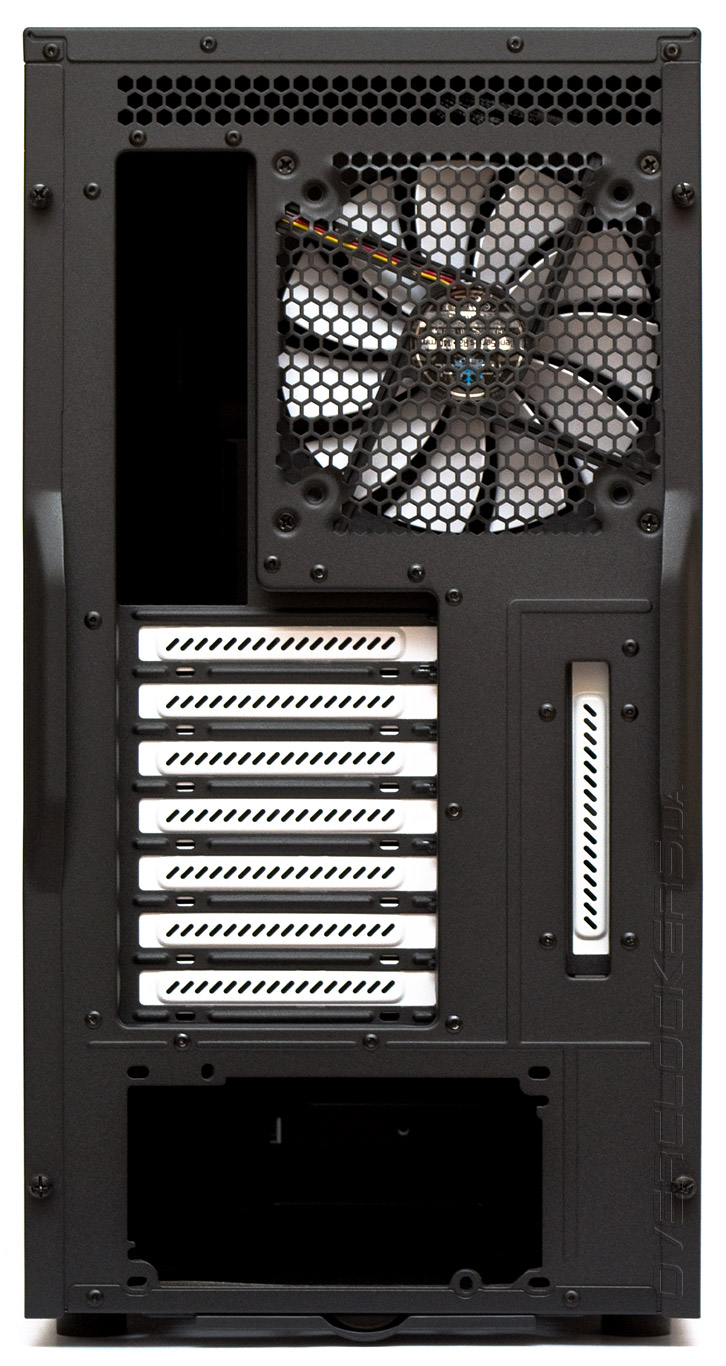

На тыльной стороне шасси внимание привлекают заглушки слотов PCI, контрастно выкрашенные в белый цвет. Слотов всего семь плюс один вертикальный, находящийся сбоку. На вытяжку предустановлен 140-мм вентилятор, который при необходимости можно заменить моделью типоразмера 120 мм. Вверху находится узкая сотовая решетка, обеспечивающая дополнительный отток воздуха.

Fractal Design Define R4

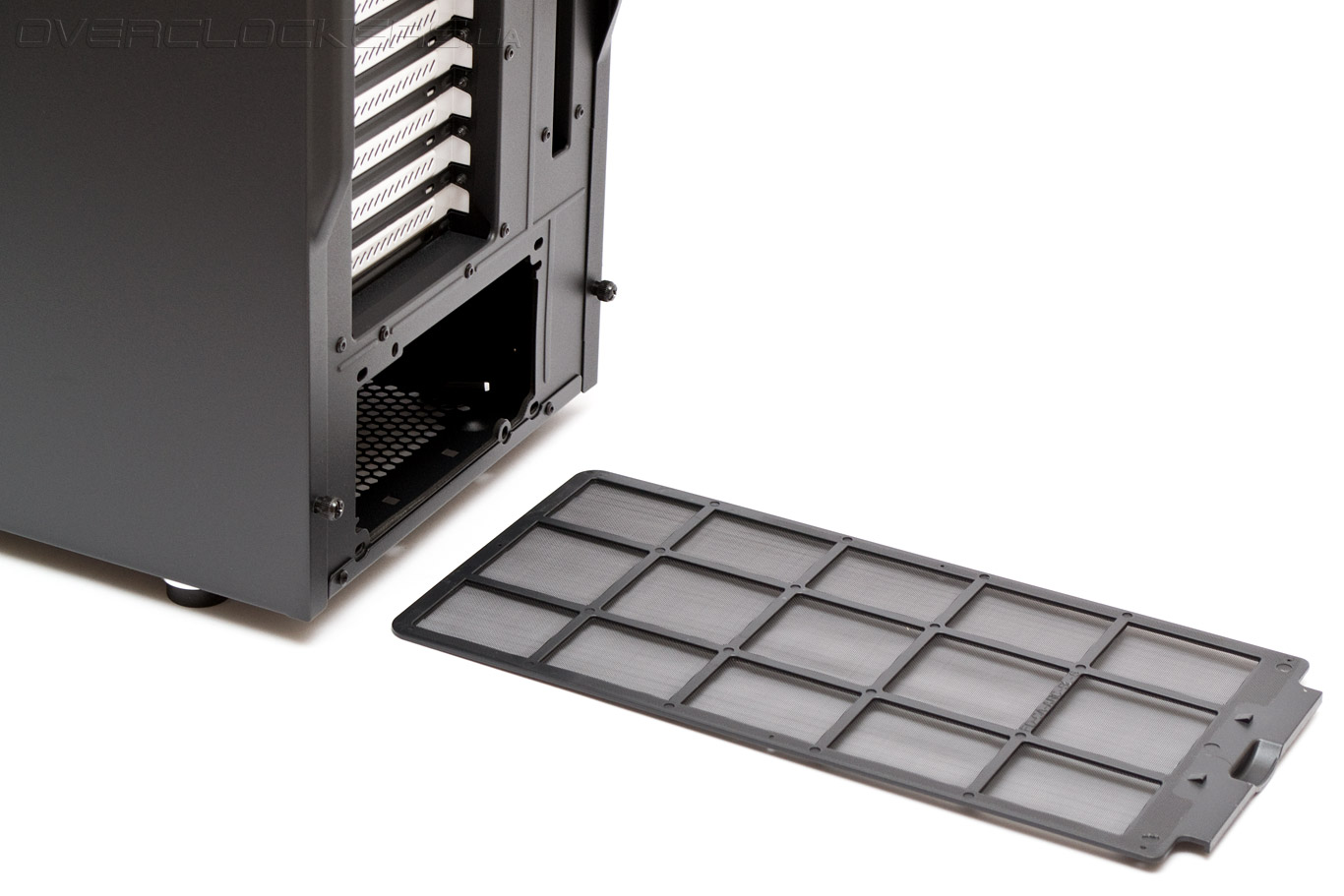

Посадочное место блока питания закрыто длинным пылевым фильтром, который сложно извлечь, если корпус расположен близко к стене. Ориентация БП возможна как вентилятором вверх, так и вниз.

Fractal Design Define R4

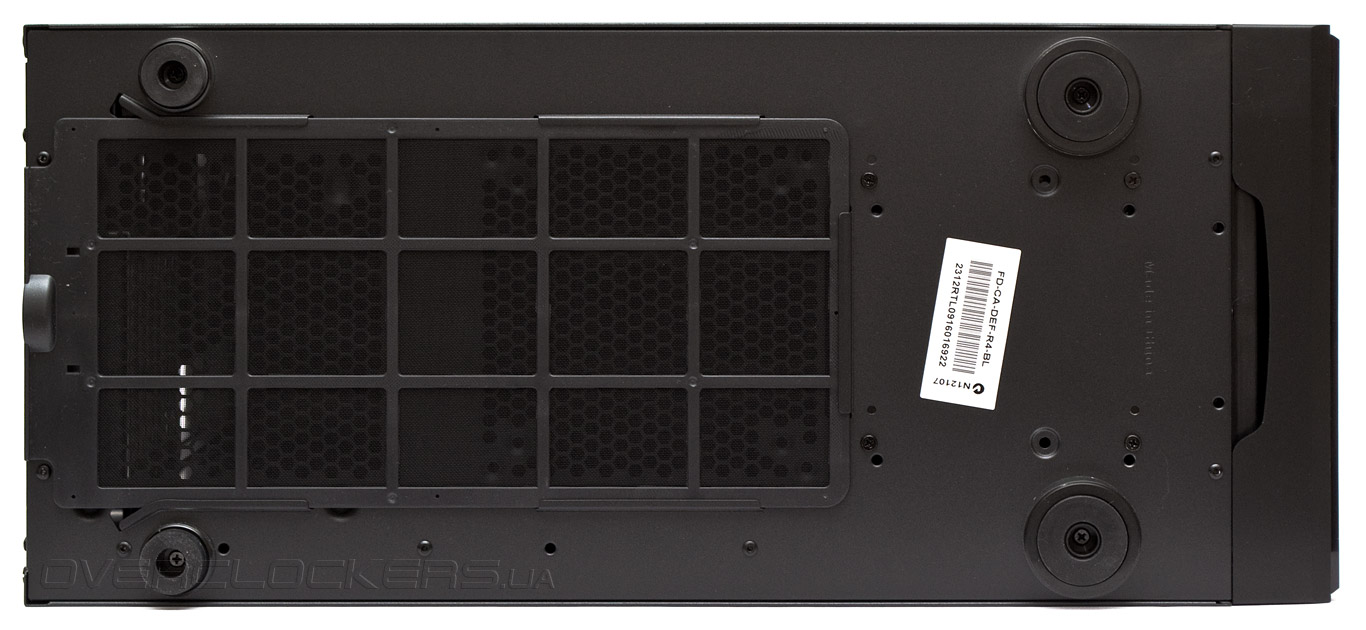

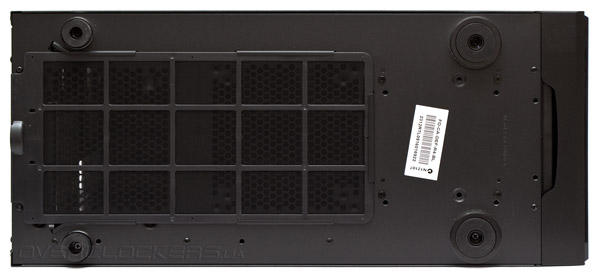

Две трети днища закрыты упомянутым ранее пылевым фильтром, а в передней части приклеен серийный номер изделия. Здесь же сборщик получает доступ к винтам, удерживающим корзину накопителей.

Fractal Design Define R4

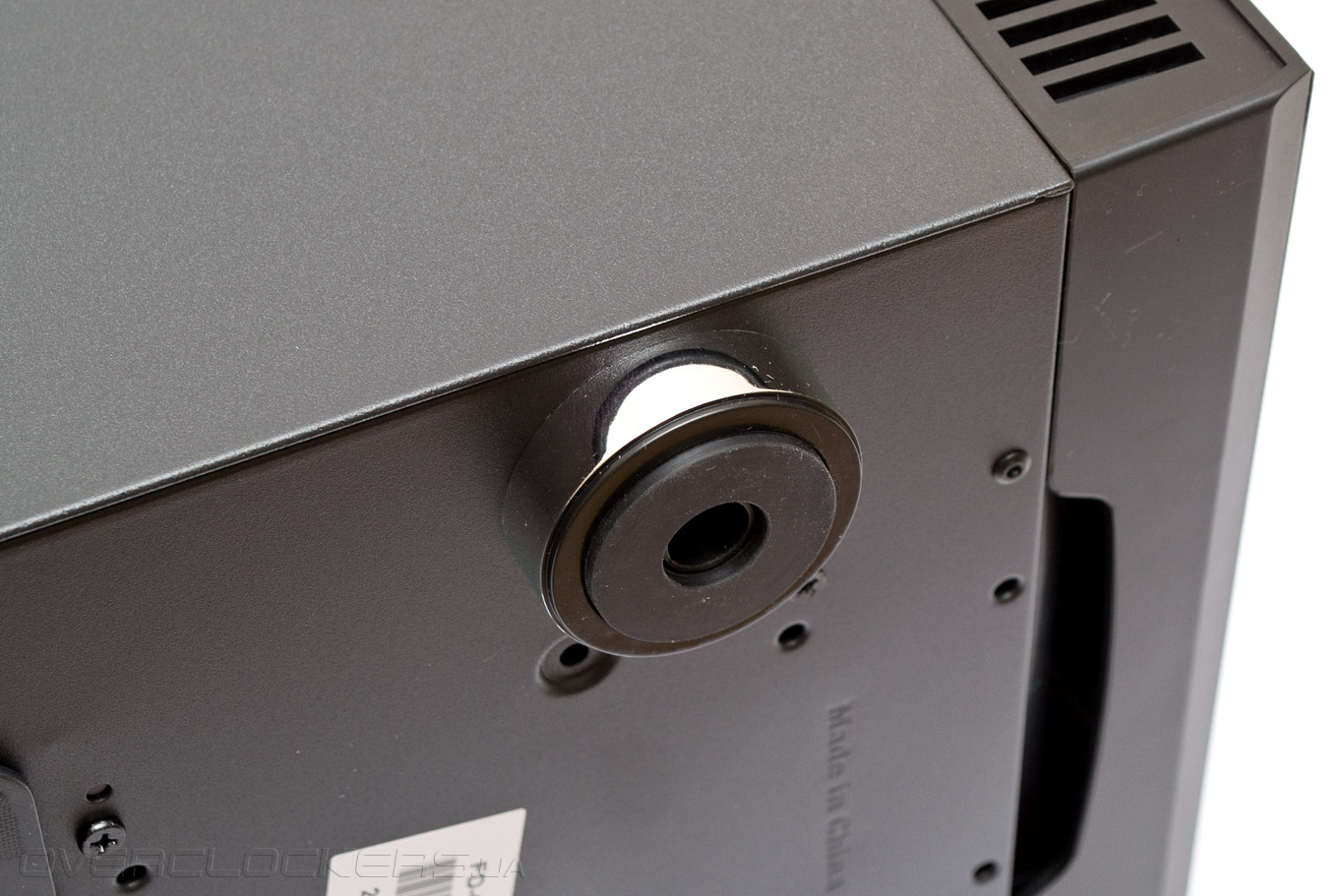

Передние ножки корпуса гораздо крупнее, чем задние. Состоят из пластиковой обоймы, стилизованной под металл и резинового основания, обеспечивающего хорошую виброизоляцию и сцепление с поверхностью. Ножки приподнимают корпус на 14 мм.

Fractal Design Define R4

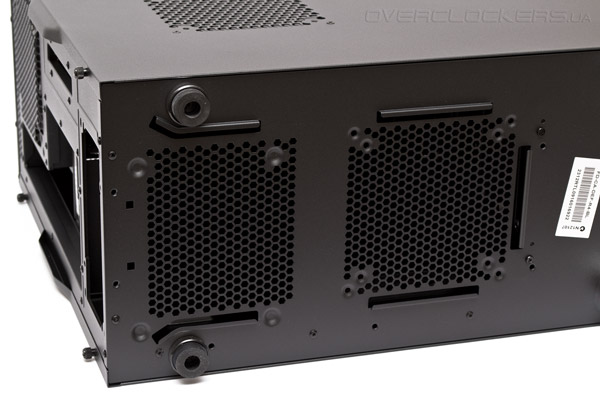

Сняв фильтр, видим, что по центру днища предусмотрено посадочное место для одного 120- или 140-мм вентилятора.
