Обзор корпуса Fractal Design Define Mini

В недавнем обзоре мы познакомились с компанией Fractal Design и ее наиболее популярным продуктом — корпусом Define R4. Теперь настало время рассмотреть уменьшенную вариацию на тему данного шасси, называемую Define Mini. Мы постараемся выяснить, каким образом повлияло изменение габаритов на качество и функциональность изделия.

Fractal Design Define Mini


Характеристики

Модель Fractal Design Define Mini
Тип корпуса Mini-Tower
Размеры, мм 410 (В) x 210 (Ш) x 500 (Г)
Материал сталь, пластик
Вес, кг 9,5
Цвет черный
Форм-фактор Micro ATX / Mini-ITX
Устройства 5,25" 2
Устройства 3,5” внешние 1 (вместо 5,25”)
Устройства 3,5” / 2,5” внутренние 6 / 6 (вместо 3,5”)
Поддерживаемое количество карт расширения 4 + 1
Вентиляторы передний — 2 х 120 мм (один установлен)
верхний — 1 x 120 / 140 мм (опционально)
нижний — 1 х 120 мм (опционально)
боковой — 1 х 120 / 140 мм (опционально)
тыловой — 1 х 120 мм (установлен)
Интерфейсные разъемы 2 x USB 2.0, 1 x USB 3.0, микрофонный вход и выход на наушники
Прочее шумоизоляция, регулятор скорости трех вентиляторов


Упаковка и комплект поставки

Fractal Design Define Mini поставляется в красивой упаковке с цветной полиграфией. Можно рассмотреть внешний и внутренний вид и получить всю необходимую информацию о продукте не открывая коробку.

Fractal Design Define Mini

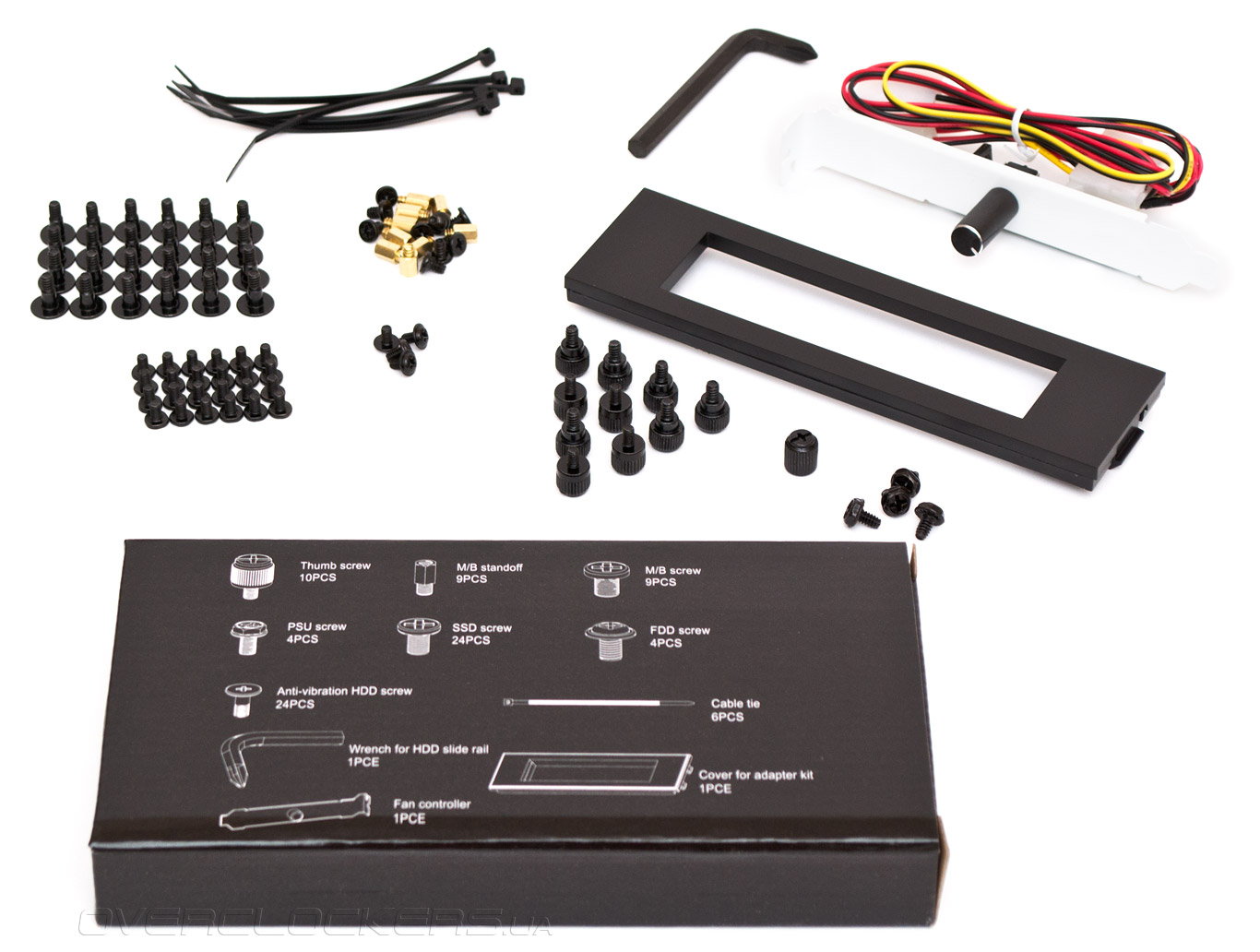

Комплект всех необходимых аксессуаров содержится в черной коробке, на которой указано количество и назначение каждой детали. Среди них:
  • девять стоек и девять винтов для материнской платы;
  • четыре винта для блока питания;
  • четыре винта для устройств 3,5” (FDD);
  • панель переходника с 5,25” на 3,5”;
  • шесть кабельных стяжек;
  • регулятор оборотов трех вентиляторов;
  • 12 резиновых прокладок для вентиляторов;
  • 10 винтов с накатанной головкой;
  • 24 винта для жестких дисков формата 3,5”;
  • 24 винта для накопителей 2,5”.
  • крестовая Г-образная отвертка.
В упаковке корпуса можно найти подробную инструкцию по сборке на десяти языках (включая русский) и красный листок, разъясняющий порядок обращений по вопросам гарантии.

Fractal Design Define Mini

Корпус имеет только один, черный вариант расцветки.


Внешний вид

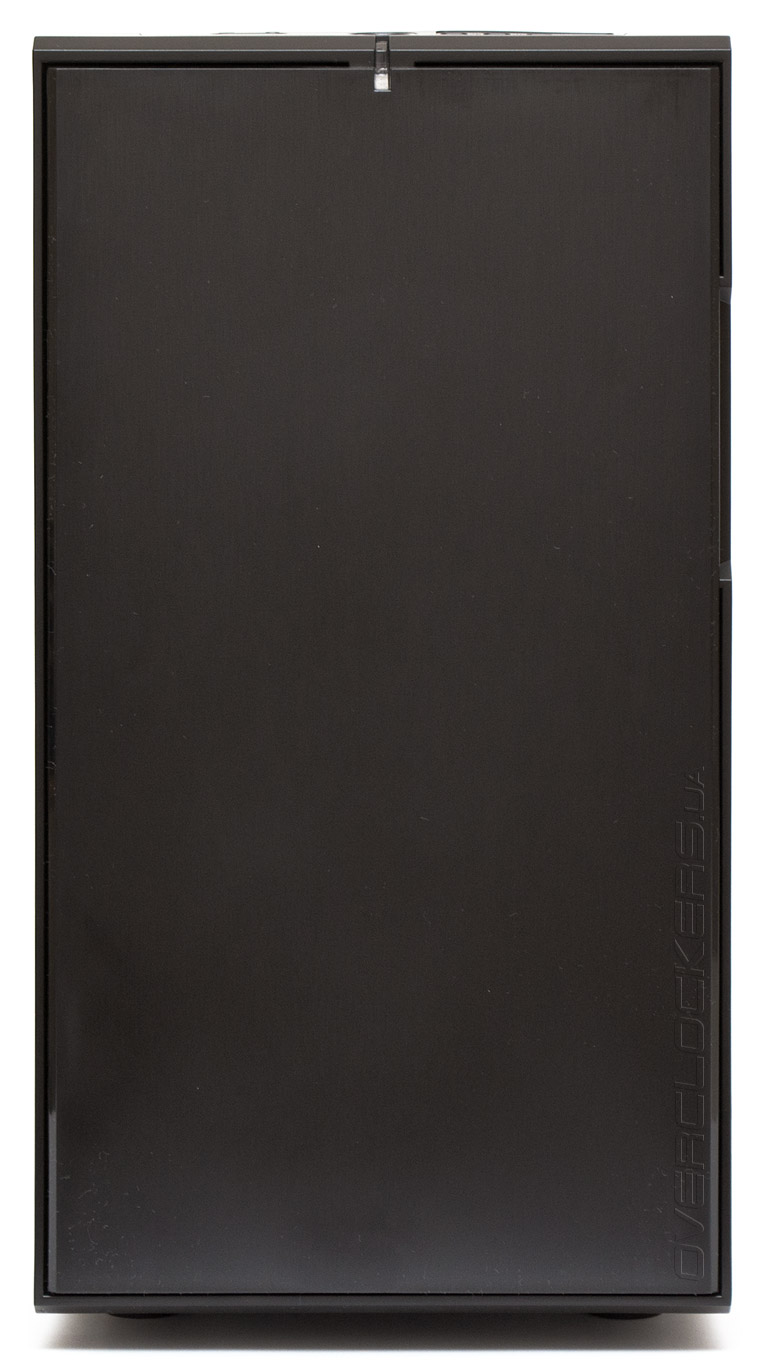

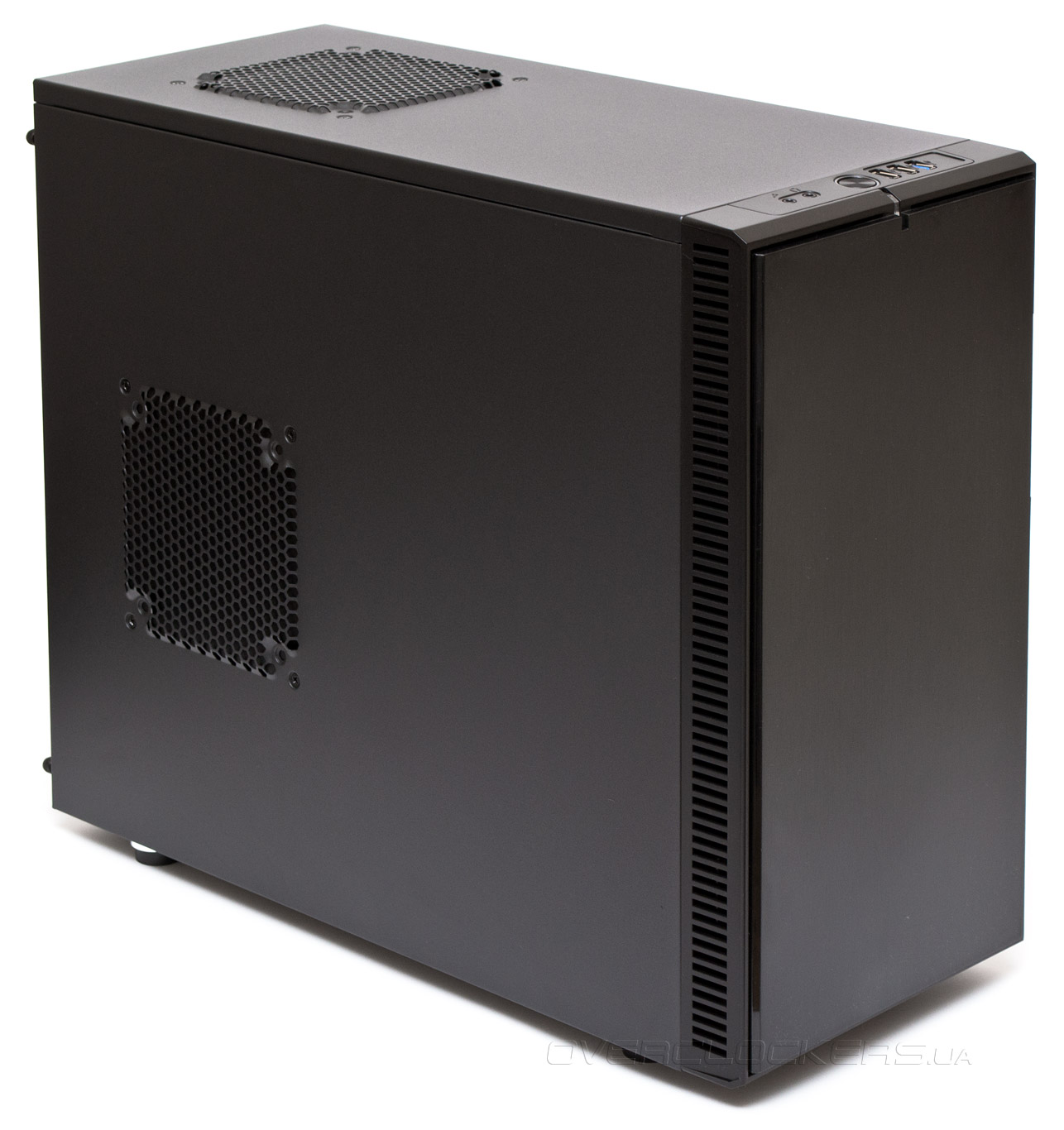

Fractal Design Define Mini внешне и по размерам похож на самый обычный настольный корпус. Лишь материал сплошной передней панели с первого взгляда напоминает алюминий, являясь на самом деле шлифованным пластиком. Однако, как говорится: «дьявол скрывается в деталях». Это в полной мере можно сказать и про данное шасси.

Fractal Design Define Mini

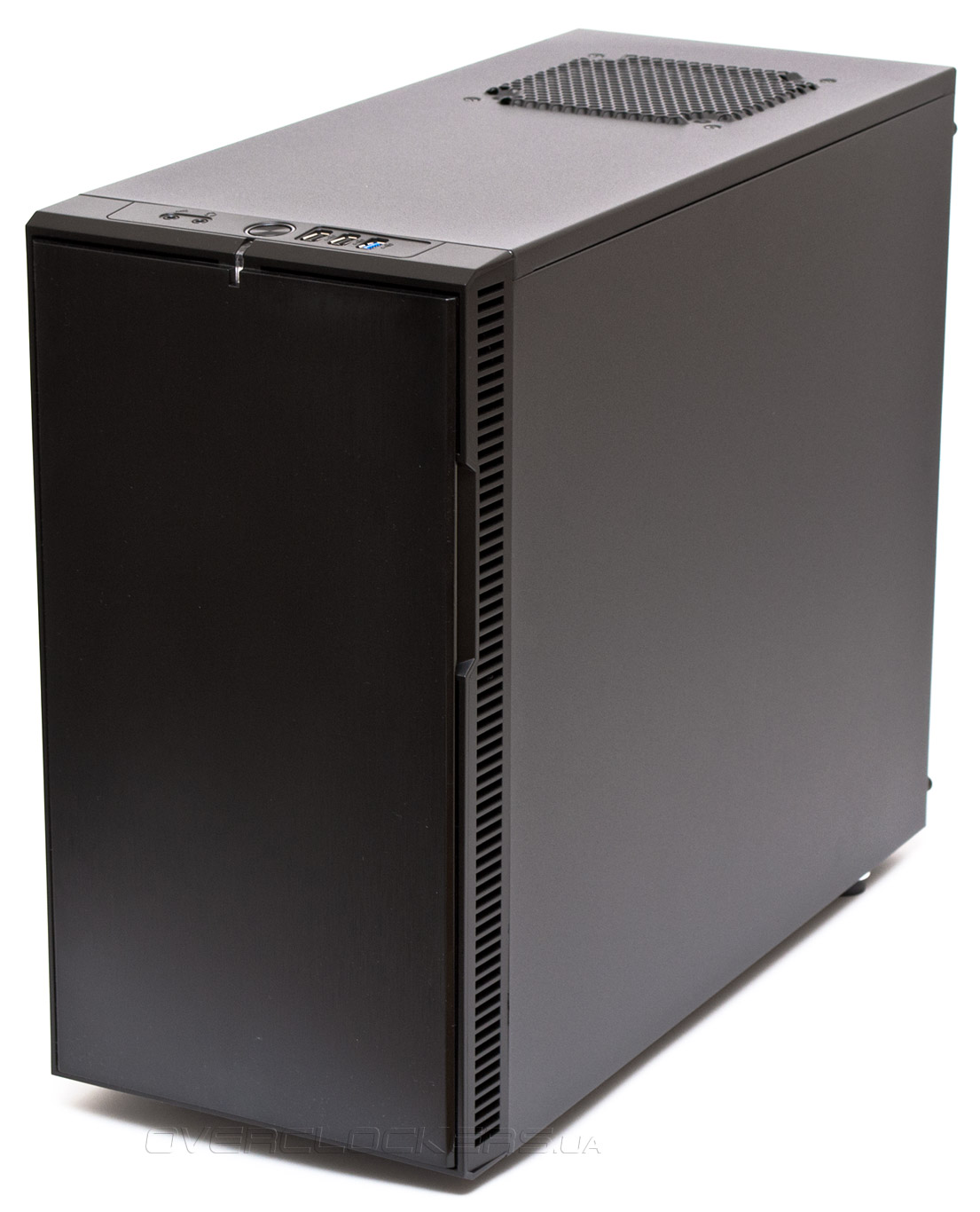

Присмотревшись к корпусу в другом ракурсе легко заметить выемку справа, потянув за которую можно открыть переднюю панель.

Fractal Design Define Mini

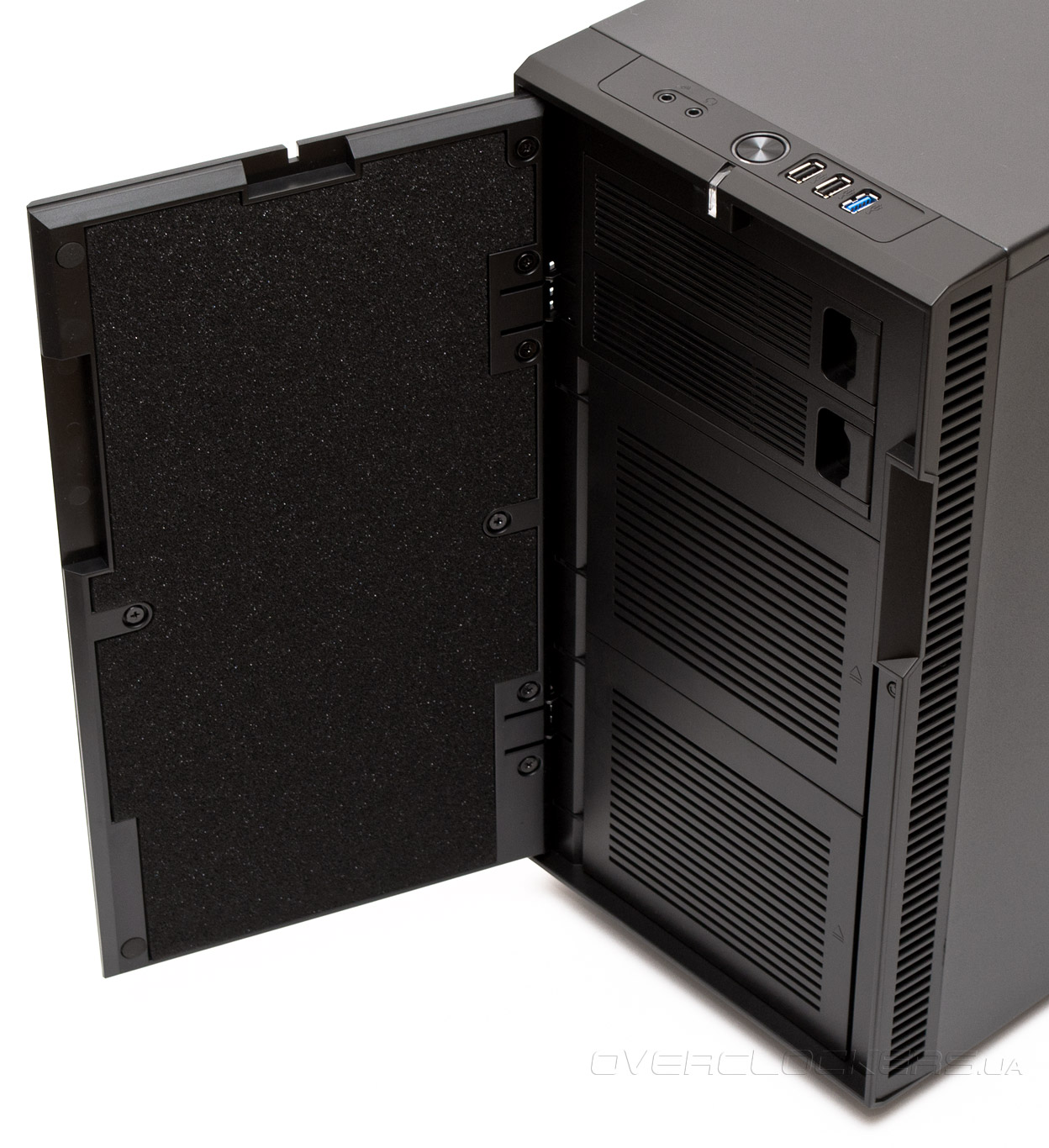

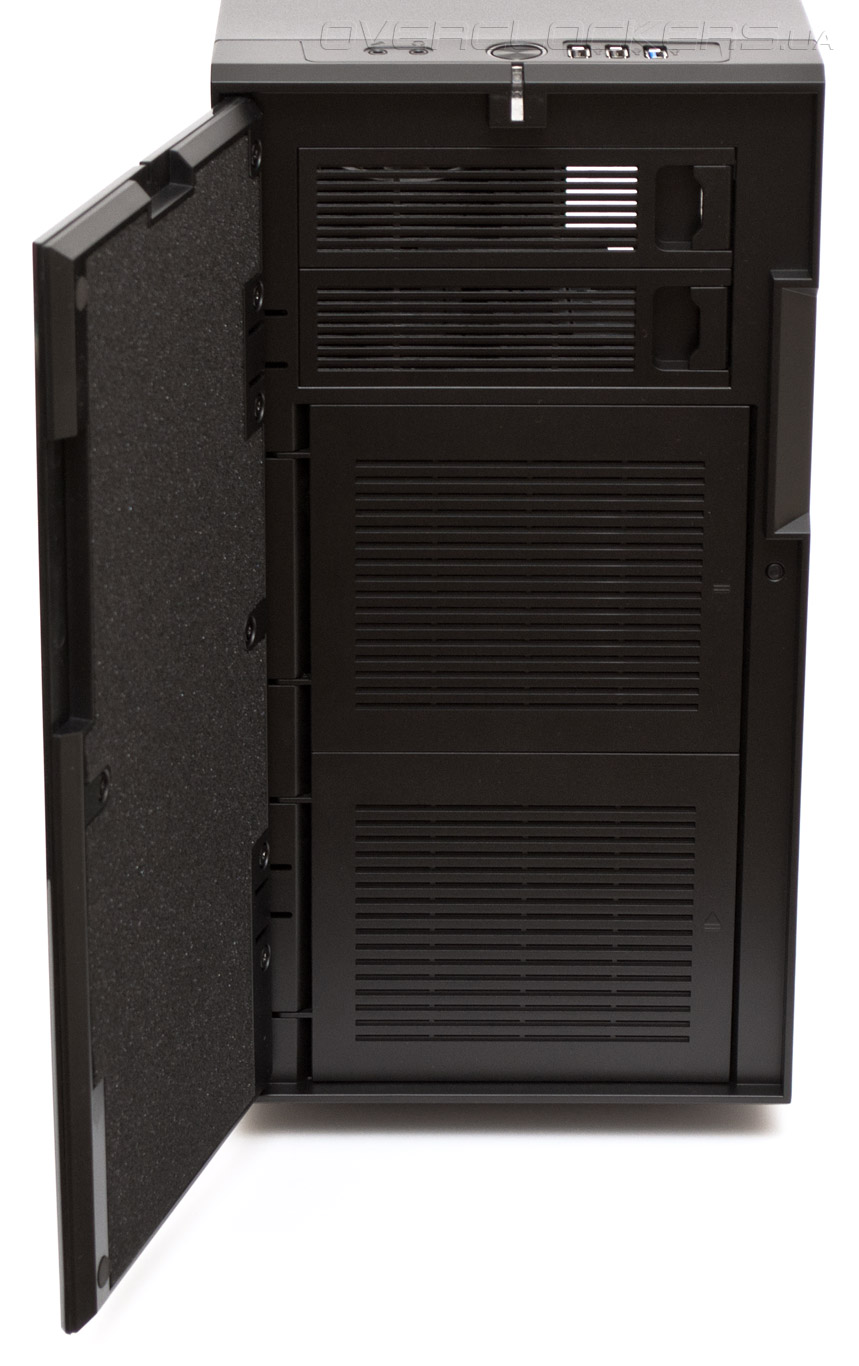

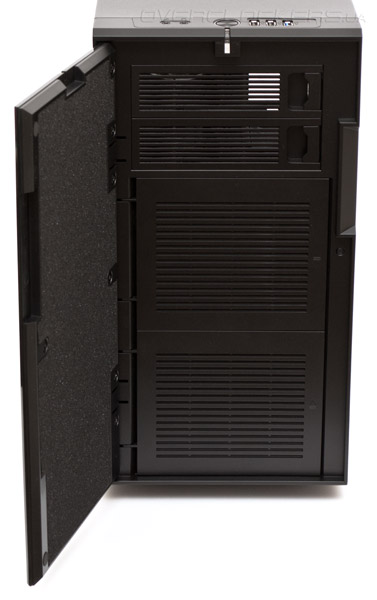

Дверца, открывающаяся влево, состоит из двух частей, скрепленных винтами. Внутренняя часть проклеена слоем поролона в целях шумоизоляции. В закрытом состоянии панель удерживают два магнита. По углам приклеены мягкие прокладки, гасящие удар о корпус при закрытии.

Fractal Design Define Mini

В верхней части фронтальной панели расположены два отсека для устройств 5,25”, закрытые легкосъемными заглушками. Дверца прилегает к ним вплотную, поэтому установить сюда что-либо, выпирающее по габаритам, не получится.

Fractal Design Define Mini

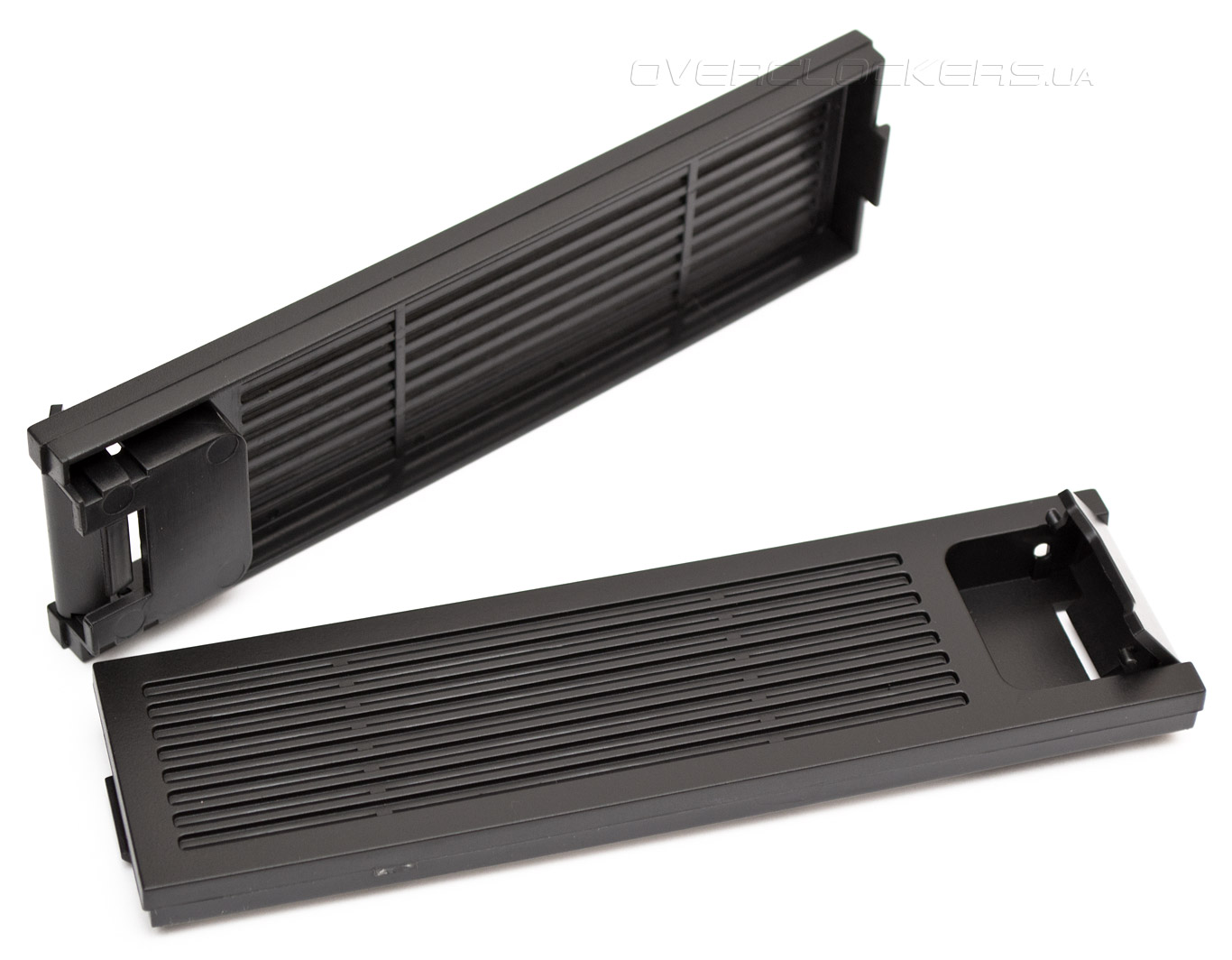

Вентилируемые заглушки оборудованы удобными защелками, снимать и ставить их можно без особого труда с внешней стороны корпуса.

Fractal Design Define Mini

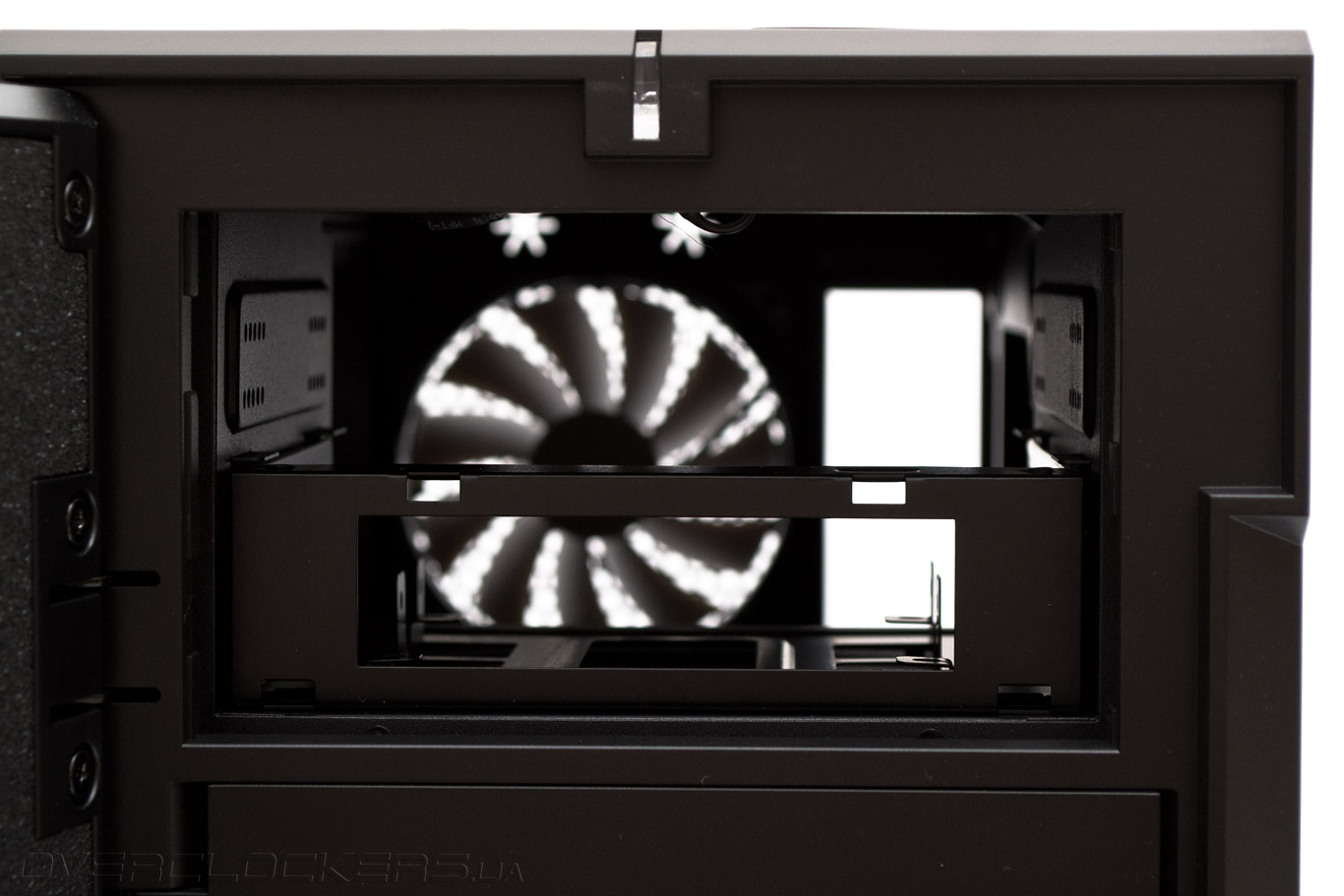

Демонтировав заглушки, мы видим, что они лишены пылевых фильтров, а отсеки 5,25” ничем не закрыты. Пыль сможет беспрепятственно проникать здесь во внутрь. В нижнем отсеке находится переходник для 3,5” устройства.

Fractal Design Define Mini

Переходник сделан качественно, множество крепежных отверстий позволяют отрегулировать его положение в корзине.

Fractal Design Define Mini

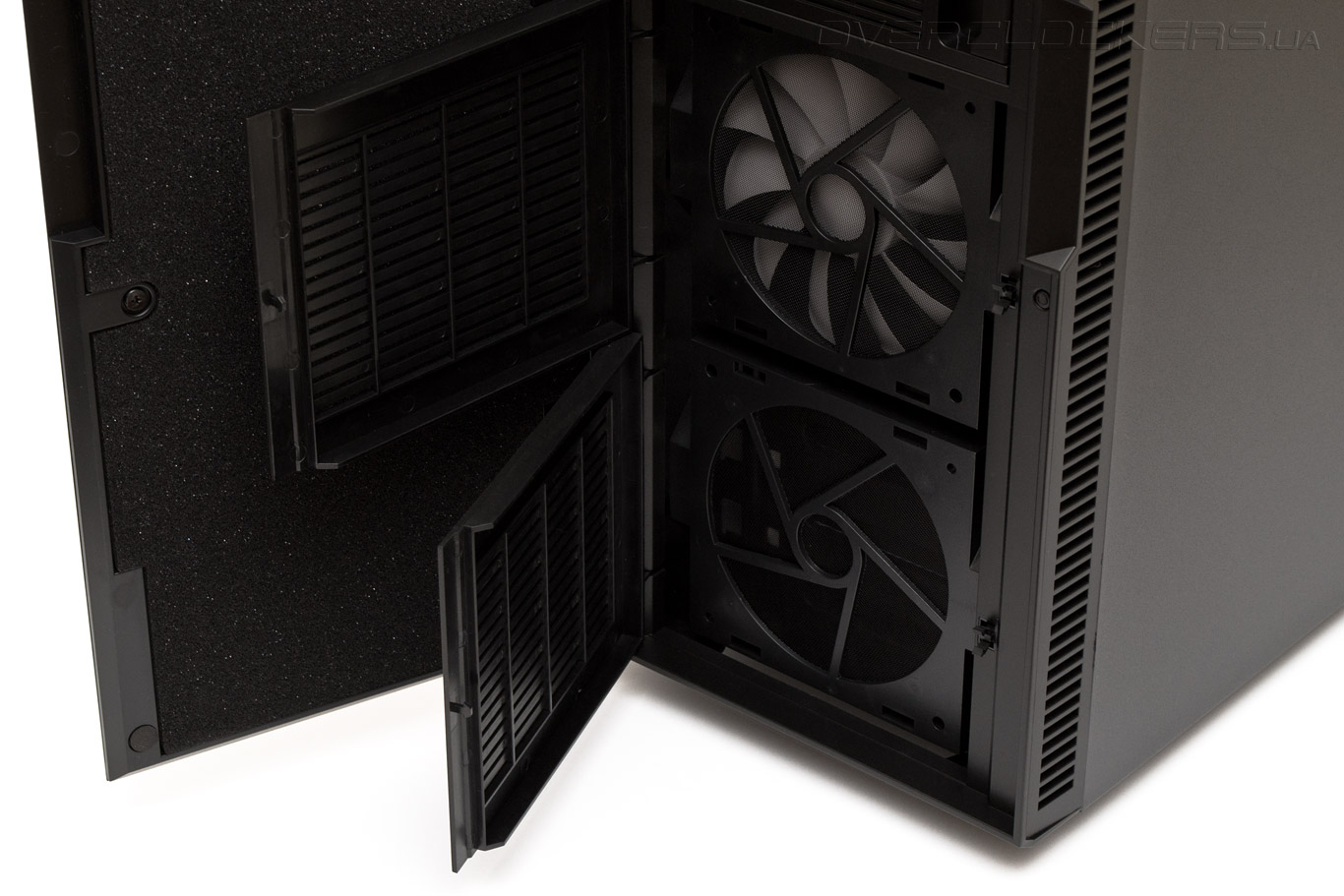

Нижние пластиковые решетки тоже откидываются вбок по отдельности, открывая доступ к двум 120-мм обоймам для передних вентиляторов. Чтобы освободить замок, удерживающий дверцы, следует нажать в месте, где изображен треугольник.

Fractal Design Define Mini

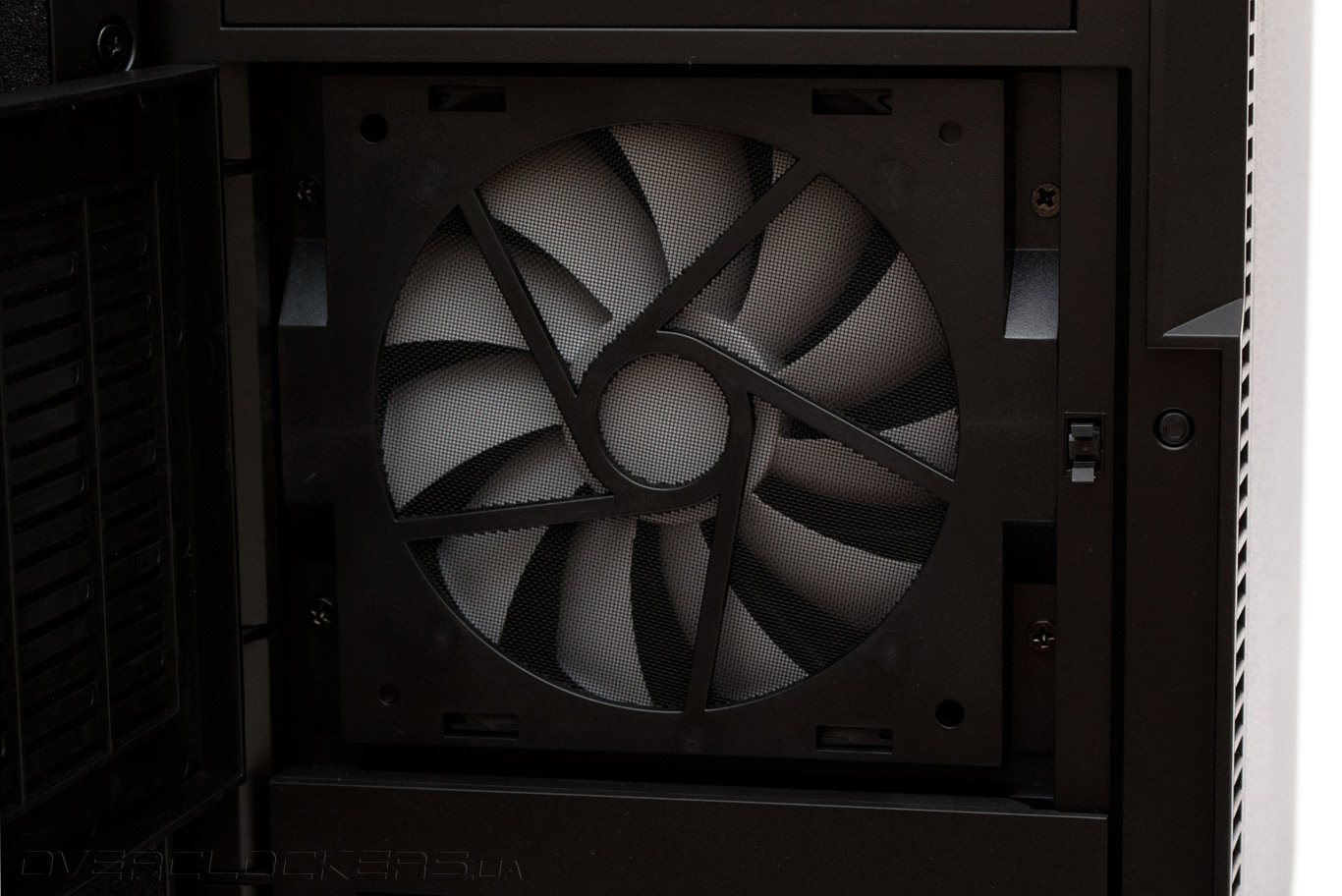

Пластиковые обоймы оснащены несъемными пылевыми фильтрами и прикручены к корпусу четырьмя винтами. Таким образом, чтобы очистить фильтр без пылесоса, понадобиться снимать обойму вместе с вентилятором, благо делается это довольно легко. Неприметная кнопка перезагрузки системы притаилась по центру правой грани передней панели, под выемкой.

Fractal Design Define Mini

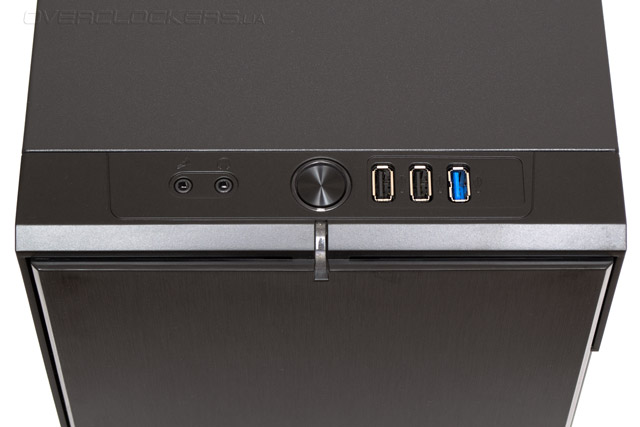

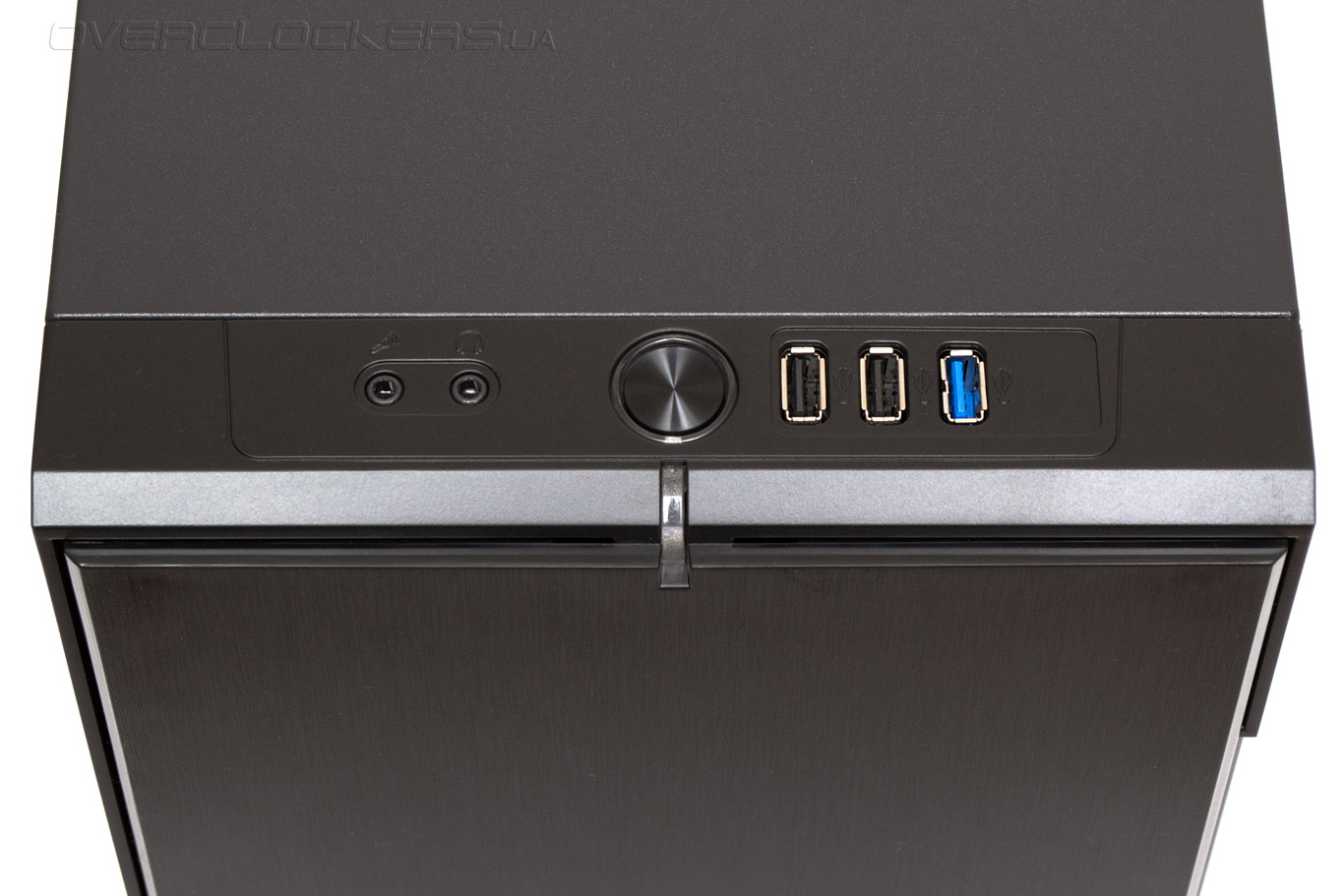

Верхняя грань фронтальной панели содержит гнездо для микрофона и наушников, клавишу запуска ПК, два порта USB 2.0 и один USB 3.0. Индикатора активности накопителей нет, а светодиод синего цвета, сигнализирующий о работе ПК, окаймляет по кругу кнопку запуска и полоской выступает вперед. Порты ничем не прикрыты, поэтому со временем будут накапливать пыль.

Fractal Design Define Mini

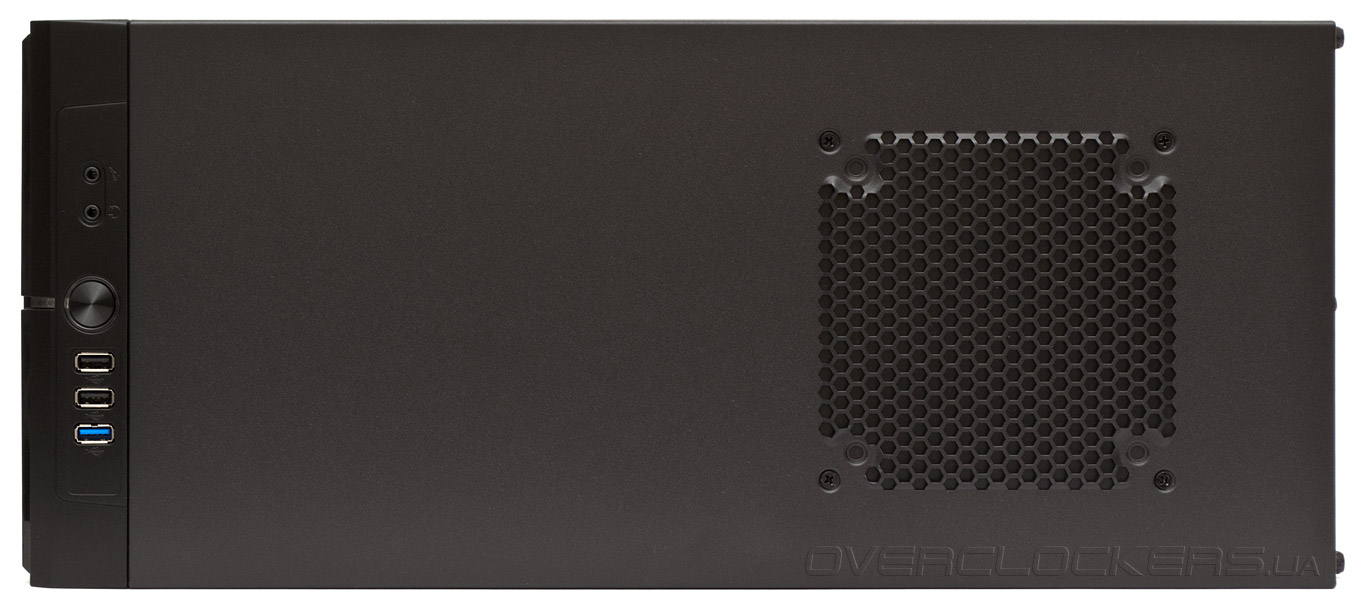

Верхняя панель плоская и ровная, на нее вполне можно что-то положить. В задней части расположено посадочное место для одного 120- или 140-мм вентилятора, закрытое сотовой решеткой снаружи и пластиковой заглушкой изнутри.

Fractal Design Define Mini

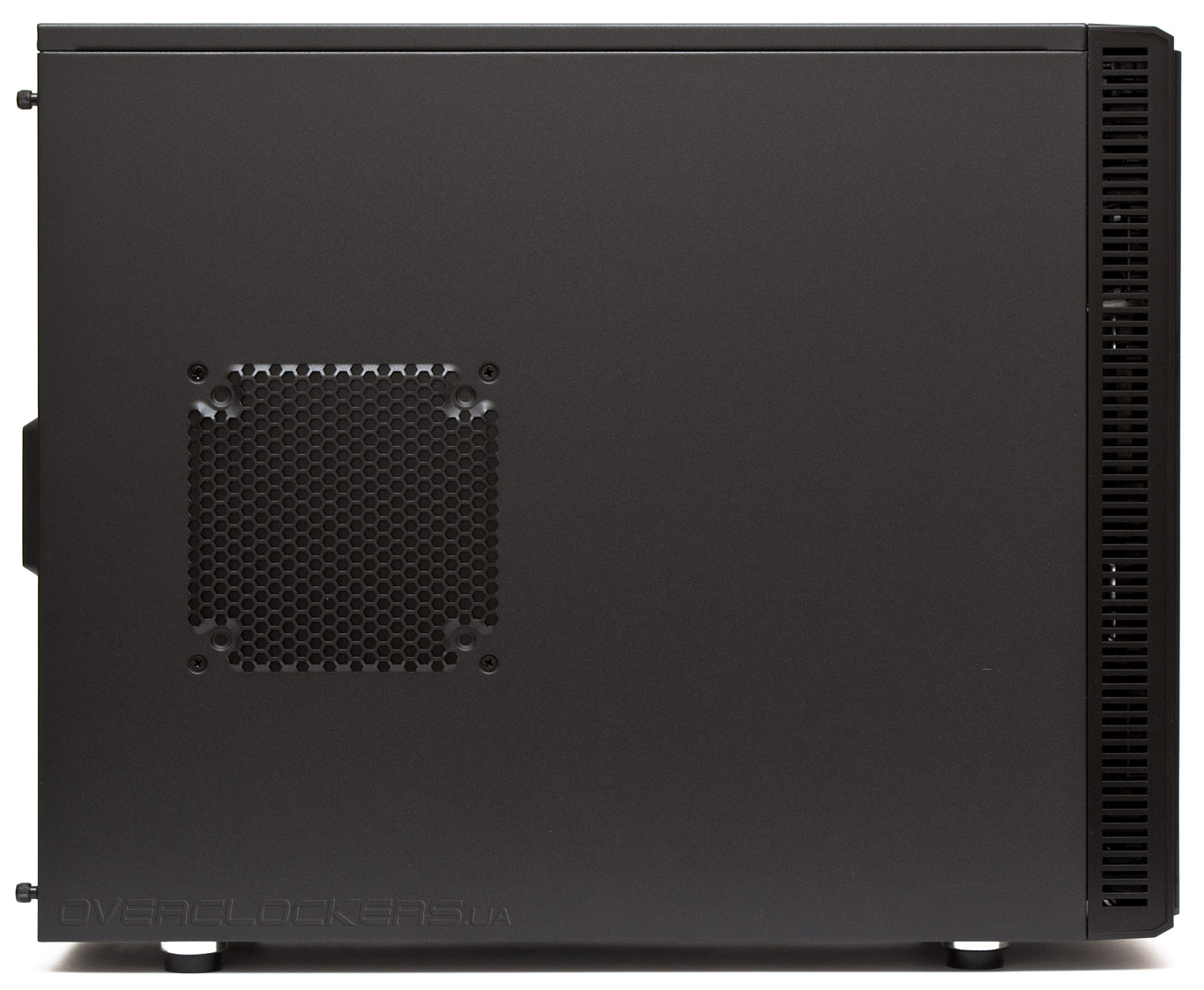

Обе боковые панели оснащены удобными ручками и винтами с накатанной головкой, облегчающими их снятие и установку. На левой дверце, напротив слотов расширения, есть посадочное место под один 120- или 140-мм вентилятор, закрытое пластиковой заглушкой.

Fractal Design Define Mini

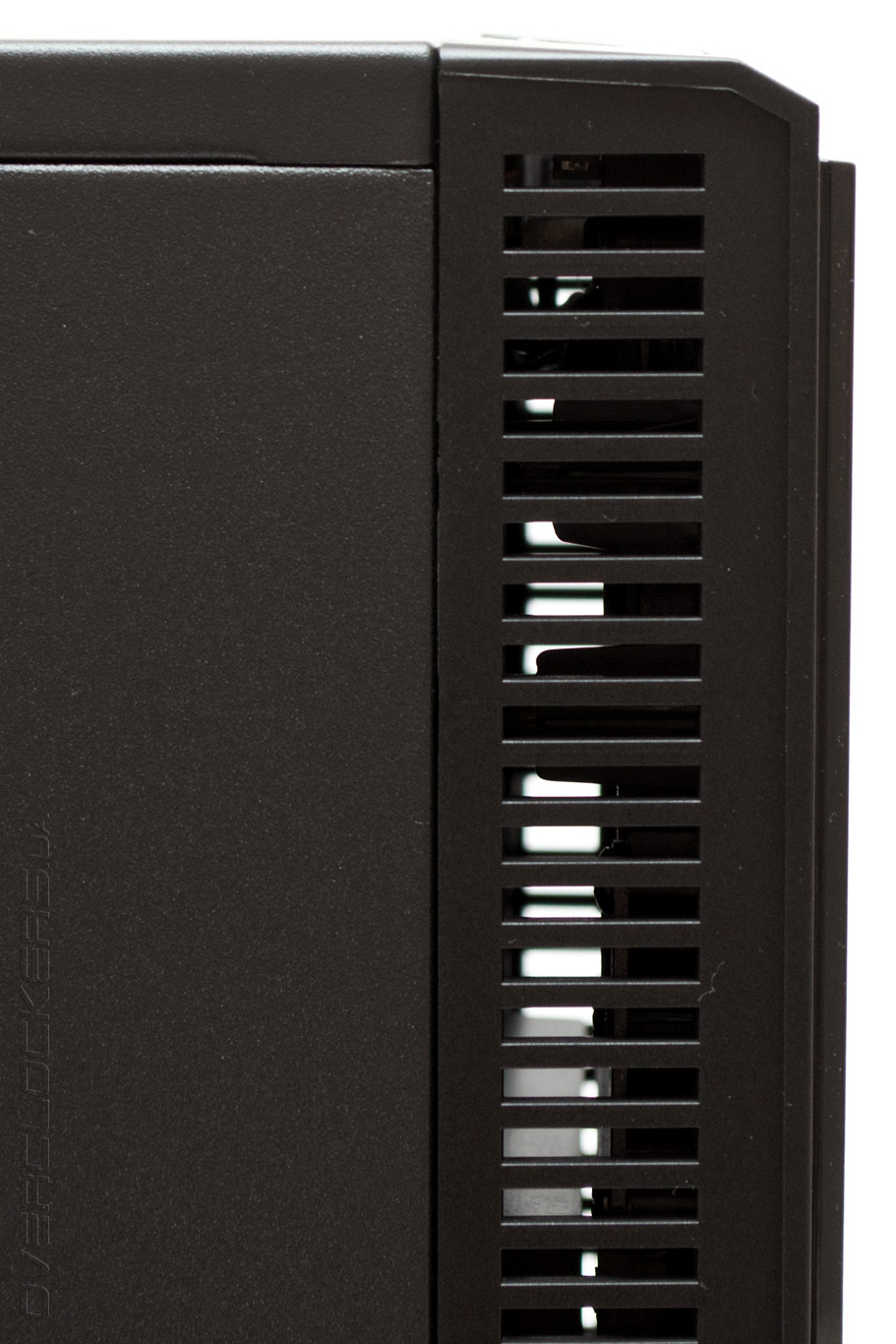

На боковой грани пластиковой фронтальной панели проделана масса отверстий для вентиляции, общей площадью в 36 см². Однако расположены они неудачно. Ведь вверху открывается доступ к отсекам 5,25”, куда проходит вся пыль, а внизу обоймы вентиляторов, закрытые пылевыми фильтрами, слишком сильно выдвинуты вперед, и к ним попадает гораздо меньше воздуха.

Fractal Design Define Mini

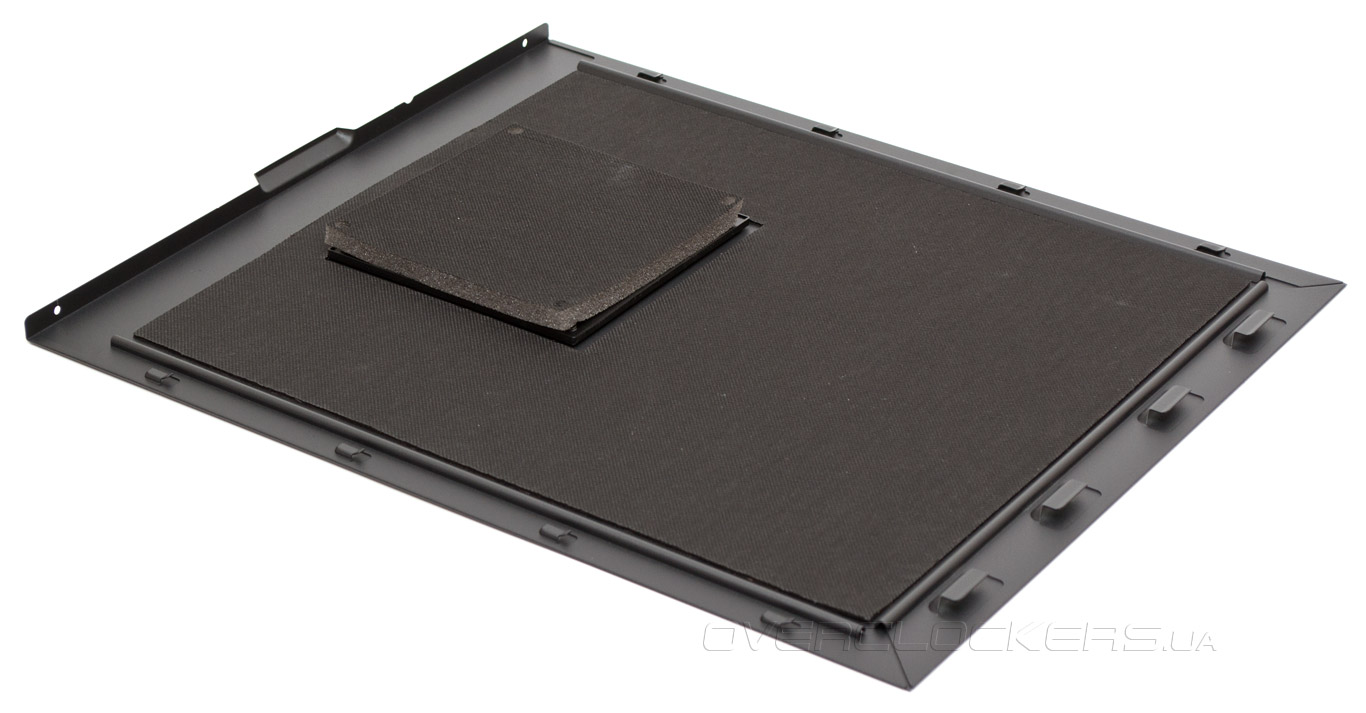

Дверца, сделанная из толстой стали и подбитая тонким слоем шумоизолирующего материала, имеет внушительный вес и жесткость. Ребра и малый размер делают ее еще крепче.

Fractal Design Define Mini

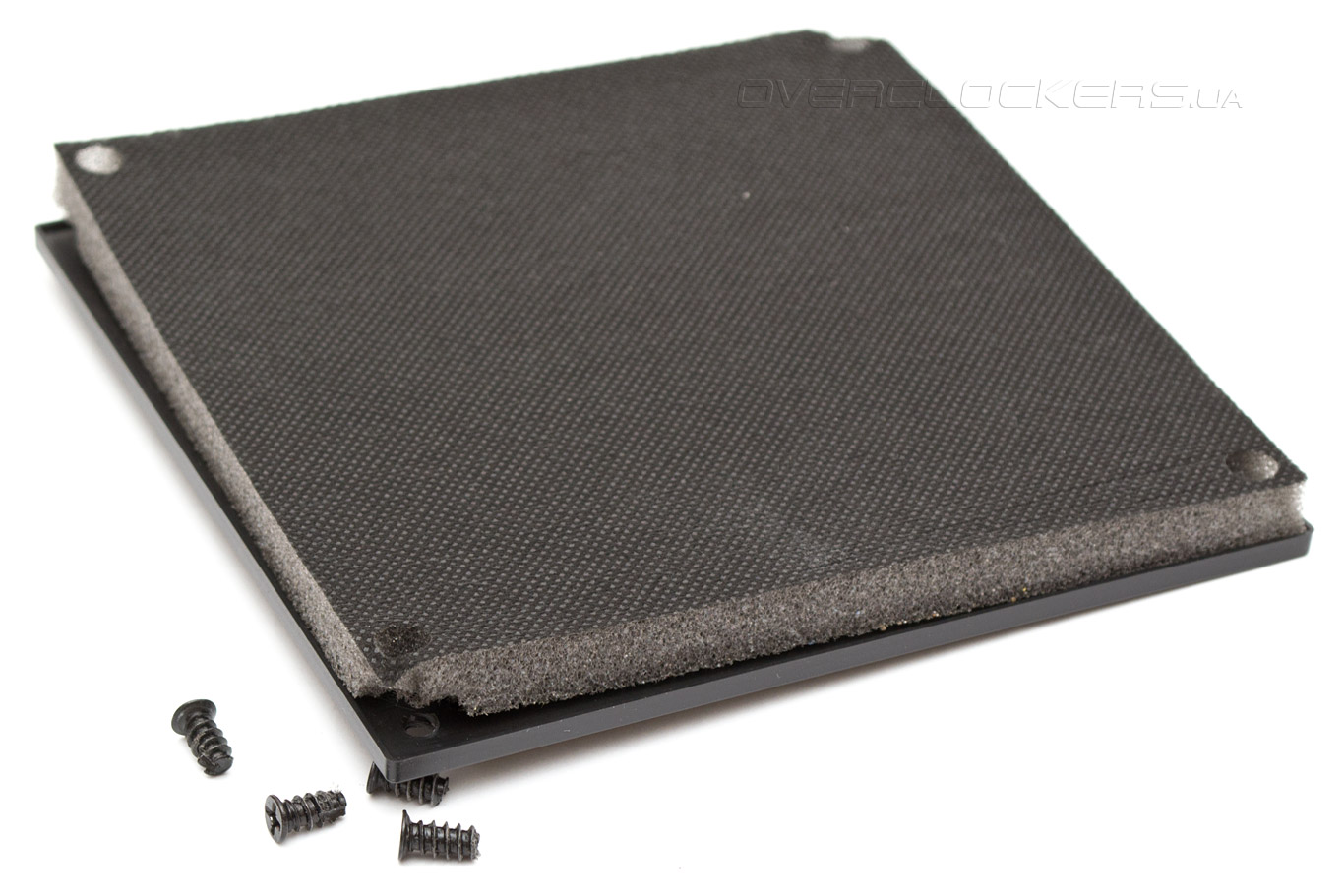

Заглушка вентилятора состоит из пластиковой основы к которой приклеен сантиметровый слой поролона, дополнительно обтянутый тканью. Держится на черных шурупах, которые можно использовать и для крепления вентилятора.

Fractal Design Define Mini

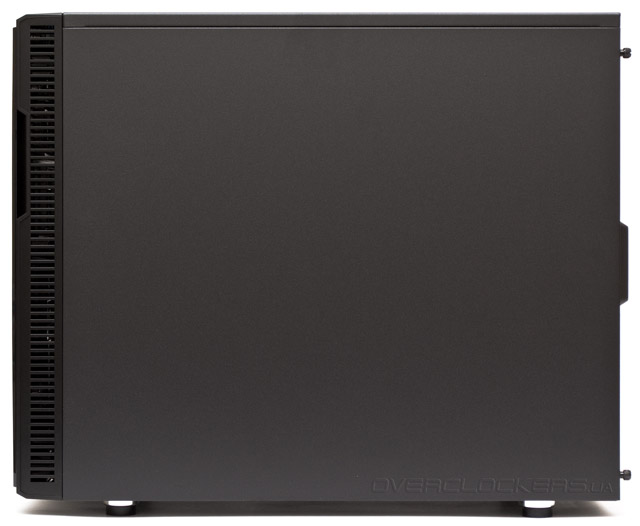

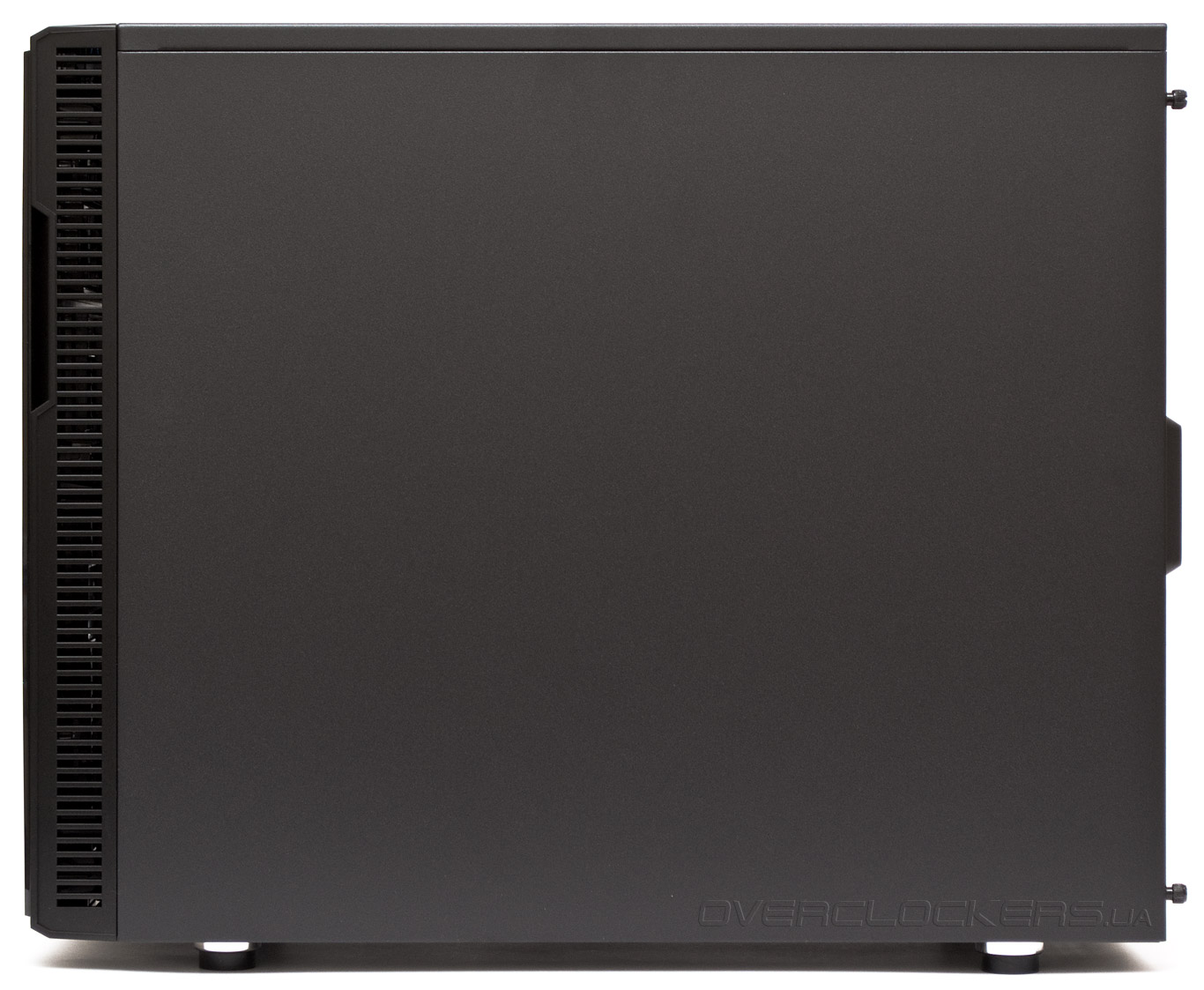

Правая боковая панель полностью глухая и по своей конструкции аналогична левой дверце. С этой стороны в гранях фронтальной панели тоже есть вентиляционные отверстия.

Fractal Design Define Mini

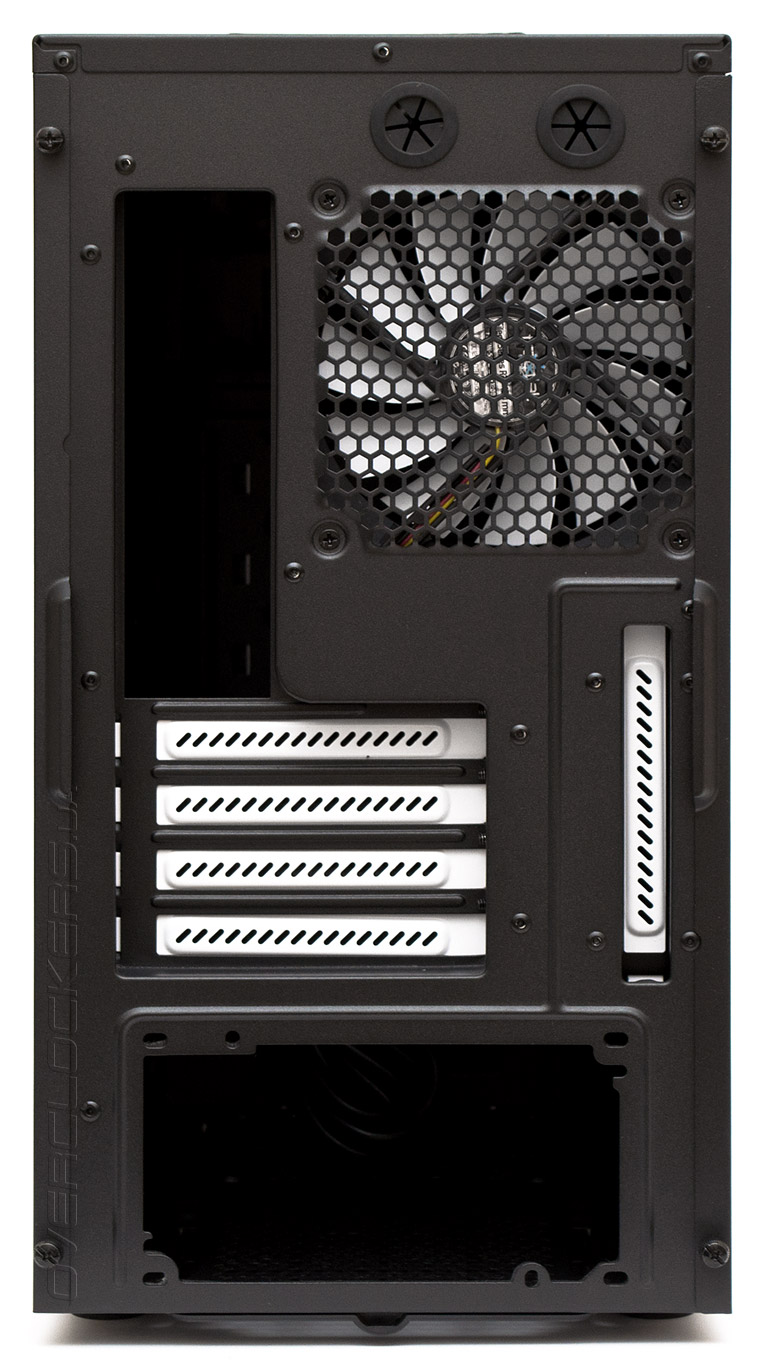

На тыльной стороне корпуса мы видим два прорезиненных отверстия для шлангов СВО, посадочное место для одного предустановленного 120-мм вентилятора, четыре горизонтальные заглушки слотов PCI и одну вертикальную, выкрашенные в белый цвет.

Fractal Design Define Mini

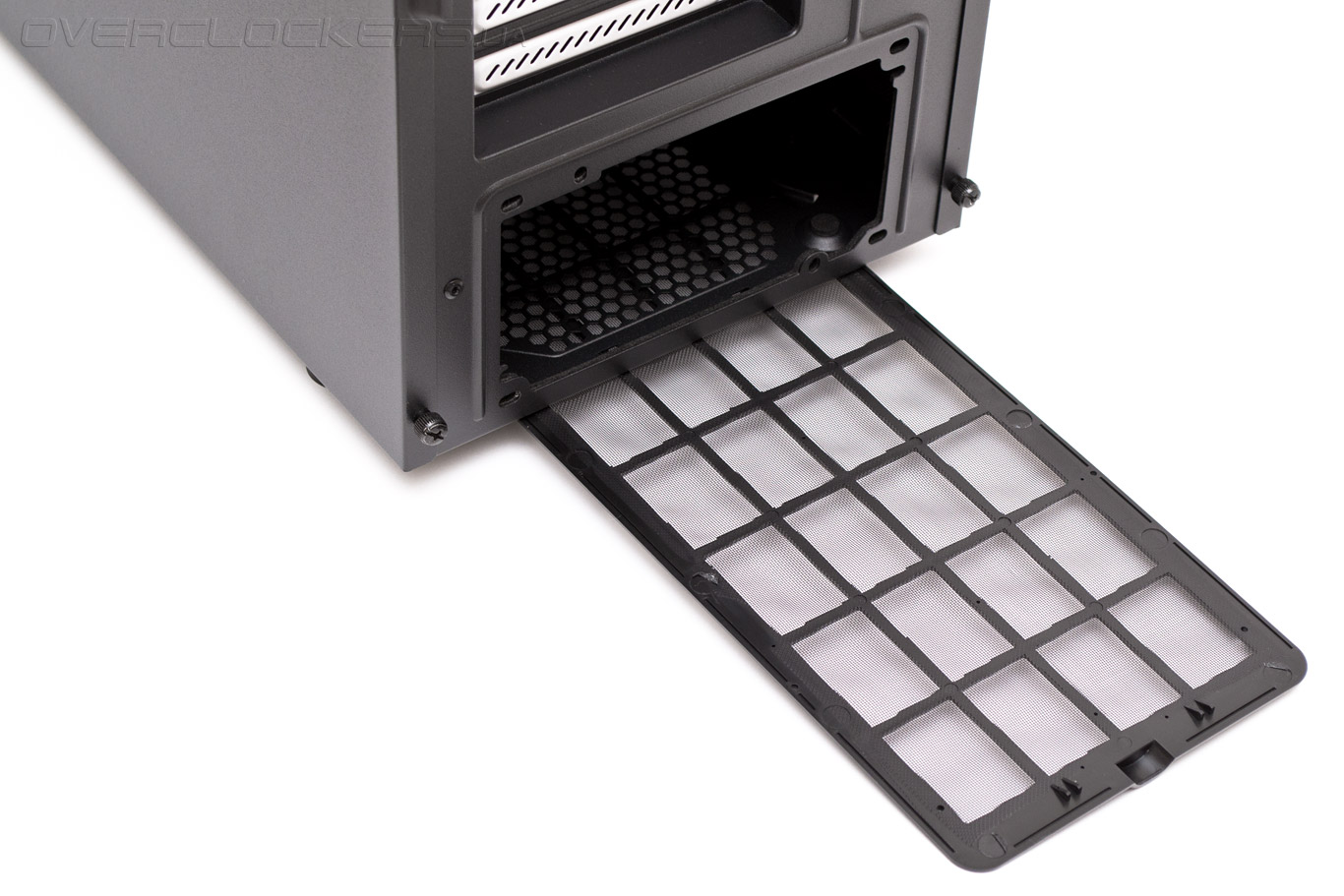

Блок питания можно установить как вентилятором вверх, так и вниз. От пыли его защищает съемный фильтр на днище.

Fractal Design Define Mini

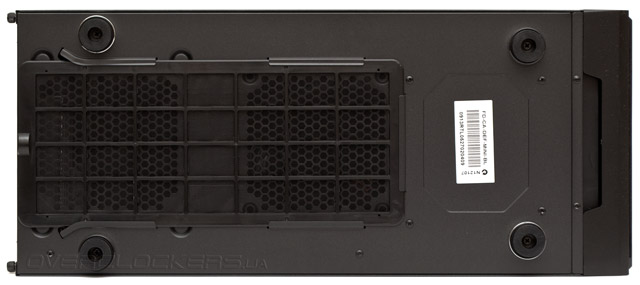

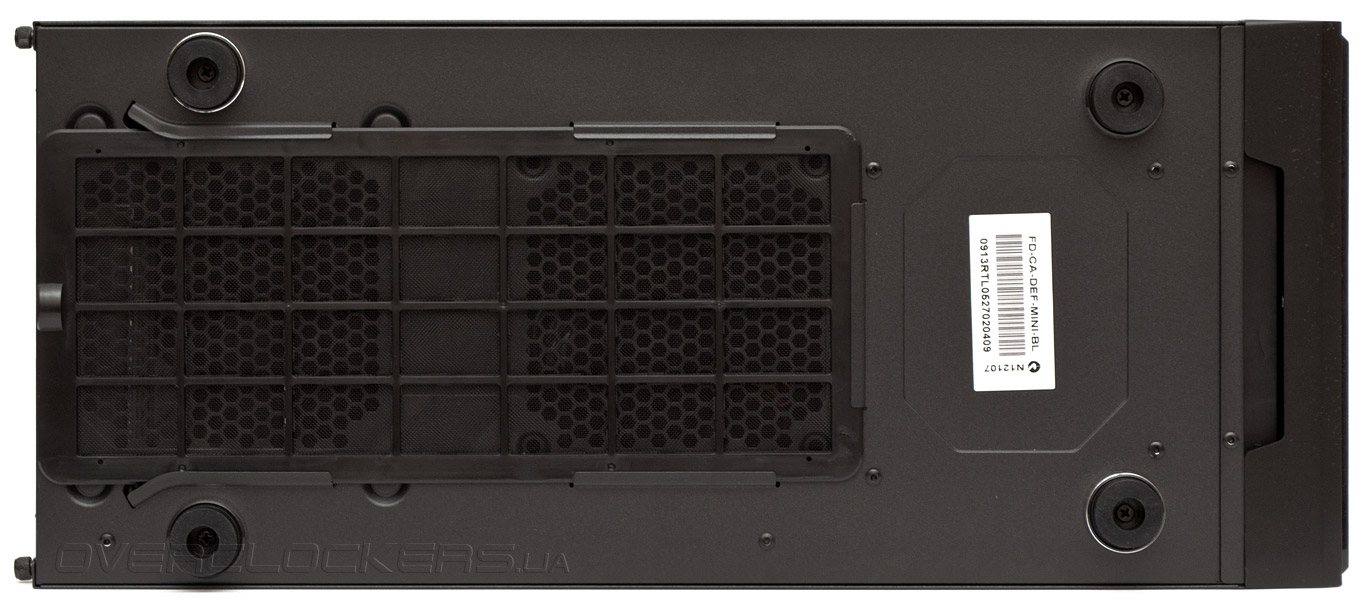

Пылевой фильтр закрывает большую часть днища, в передней части которого приклеен стикер с серийным номером изделия.

Fractal Design Define Mini

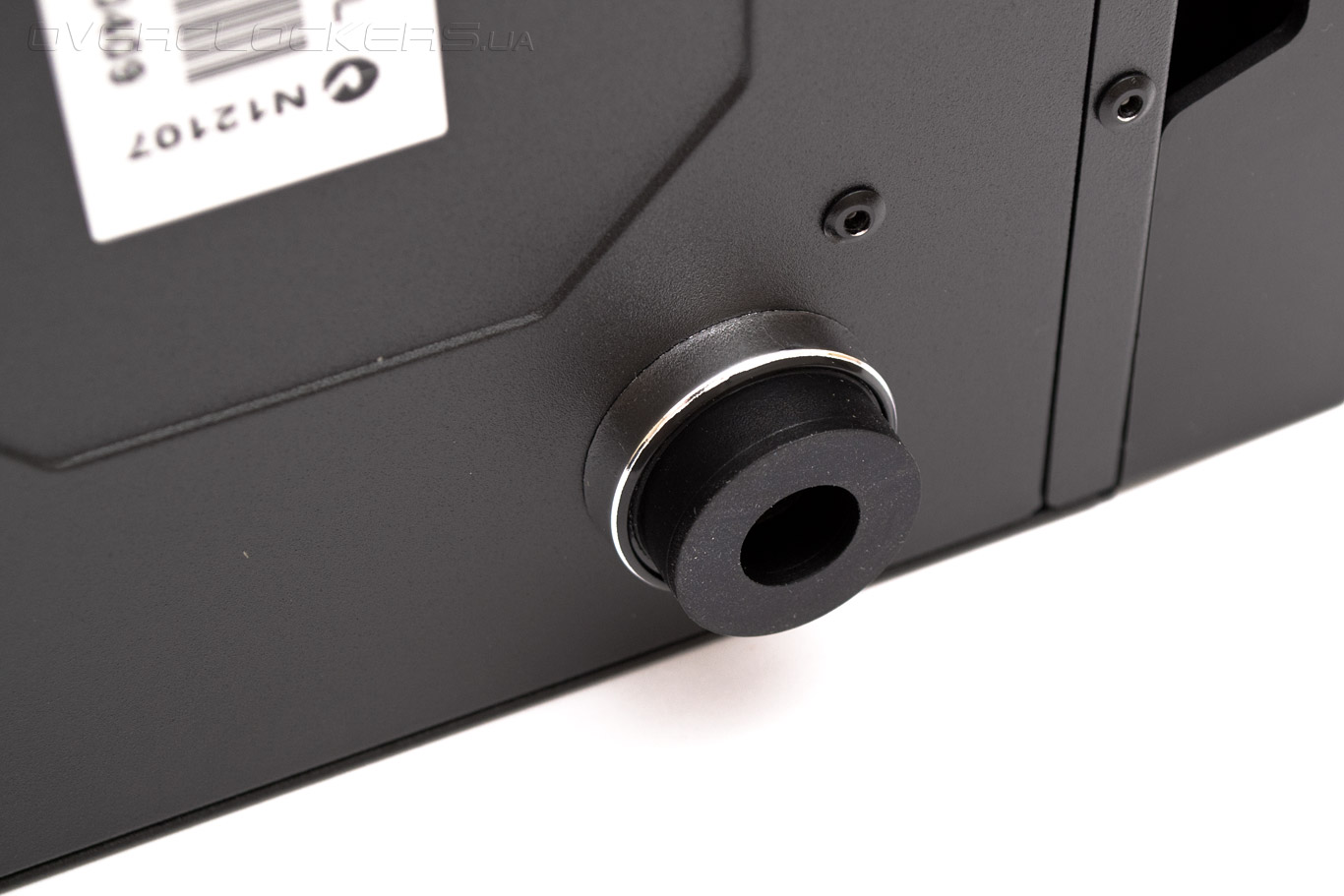

Ножки корпуса имеют высоту 14 мм. Они состоят из пластиковой обоймы, внешне стилизованной под металл, и резинового основания, обеспечивающего хорошую виброизоляцию и сцепление с поверхностью.

Fractal Design Define Mini

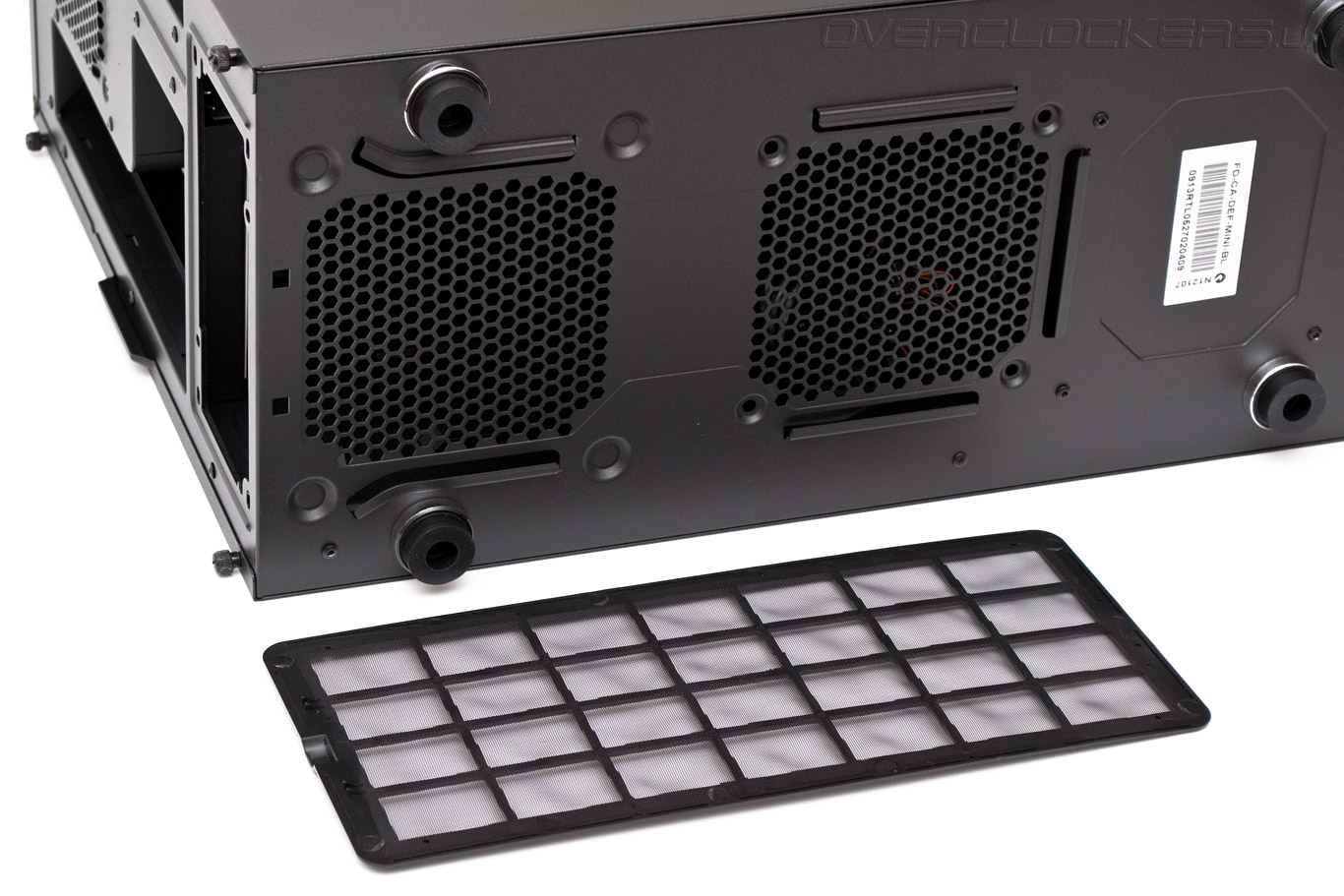

Пылевой фильтр, кроме БП закрывает и посадочное место для одного 120-мм вентилятора, находящееся ровно по центру днища.

Fractal Design Define Mini
